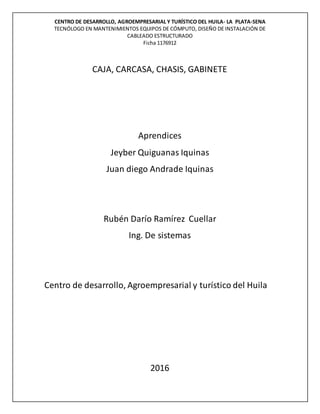

CAJA, CARCASA, CHASIS, GABINETE

CENTRO DE DESARROLLO, AGROEMPRESARIAL Y TURÍSTICO DEL HUILA- LA PLATA-SENA
TECNÓLOGO EN MANTENIMIENTOS EQUIPOS DE CÓMPUTO, DISEÑO DE INSTALACIÓN DE
CABLEADO ESTRUCTURADO
Ficha 1176912
CAJA, CARCASA, CHASIS, GABINETE
Aprendices
Jeyber Quiguanas Iquinas
Juan diego Andrade Iquinas
Rubén Darío Ramírez Cuellar
Ing. De sistemas
Centro de desarrollo, Agroempresarial y turístico del Huila
2016

Ficha 1176912
CAJA, CARCASA, CHASIS, GABINETE

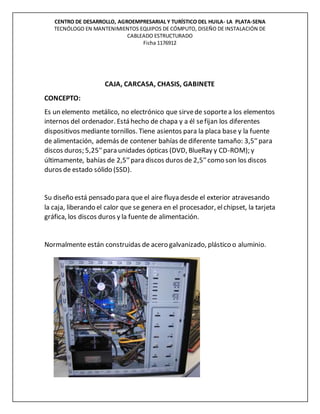

CONCEPTO:
Es un elemento metálico, no electrónico que sirvede soportea los elementos
internos del ordenador. Está hecho de chapa y a él sefijan los diferentes
dispositivos mediante tornillos. Tiene asientos para la placa base y la fuente
de alimentación, además de contener bahías de diferente tamaño: 3,5ʹʹpara
discos duros; 5,25ʹʹpara unidades ópticas (DVD, BlueRay y CD-ROM); y
últimamente, bahías de 2,5ʹʹpara discos duros de 2,5ʹʹcomo son los discos
duros de estado sólido (SSD).
Su diseño está pensado para que el aire fluya desde el exterior atravesando
la caja, liberando el calor que se genera en el procesador, elchipset, la tarjeta
gráfica, los discos duros y la fuente de alimentación.
Normalmente están construidas de acero galvanizado, plástico o aluminio.

Ficha 1176912
HISTORIA” EVOLUCIONLINEA DETIEMPO”
PARTES- INTRNAS, EXTERNAS, FRONTAL, TRASERA
 En 1972 Intelfabricó el primer microprocesador, el4004 se
complementó Apple (1976) y más tardeCommodorey Tandy (1977).
La historia de la carcasa comienza pues con ellos. Amiga 1000.
 1982 con el CommodoreVIC20 y el famoso Thomson TO7. Surgieron
otras celebridades como Oric, Amstrad y más tarde Amiga. Solo el
Apple Macintosh 128k continuó en la misma línea de incluir el monitor
en la caja.
 Tercera generación de la evolución, con la intervención de la Amiga
1000 en 1985, seinauguraron las cajas de escritorio.
 1992-1993. Sepresenta como una carcasa separada del teclado por un
cable así como del monitor.
 1990; setrató de colocar la carcasa en modo vertical: la torre. Esto
permitió aumentar el tamaño considerablemente y colocar los
dispositivos delectura perpendiculares a la carcasa aprovechando más
el espacio para su colocación.
 Alrededor de los años 1990 las cajas solían tener toda una forma
rectangular y normalmente de color beige.
 En 1998 Appleapostó por carcasas con diseños y colores más estéticos
incluso llegando a reducir su tamaño.
 2007 las cajas más vendidas eran de un color negro o gris metalizado.
evolución de las carcasas fuela de la ventilación y el ruido. En la caja se

Ficha 1176912
fue añadiendo espacio para agregar ventiladores, cada vez más y más
grandes.
 2000 sehan añadido paneles transparentes o ventanas para poder ver
el interior del PC. Los aficionados al holding incluyen LED internos,
colores llamativos o incluso refrigeración por agua a sus equipos.

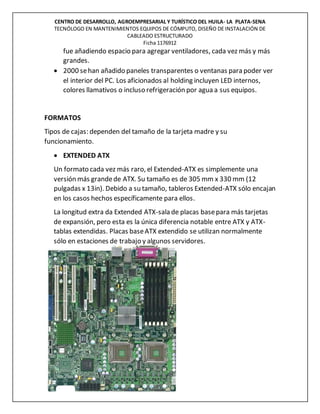

FORMATOS
Tipos de cajas: dependen del tamaño de la tarjeta madre y su
funcionamiento.
 EXTENDED ATX
Un formato cada vez más raro, el Extended-ATX es simplemente una
versión más grandede ATX. Su tamaño es de 305 mm x 330 mm (12
pulgadas x 13in). Debido a su tamaño, tableros Extended-ATX sólo encajan
en los casos hechos específicamente para ellos.
La longitud extra da Extended ATX-sala de placas basepara más tarjetas
de expansión, pero esta es la única diferencia notable entre ATX y ATX-
tablas extendidas. Placas baseATX extendido se utilizan normalmente
sólo en estaciones de trabajo y algunos servidores.

Ficha 1176912

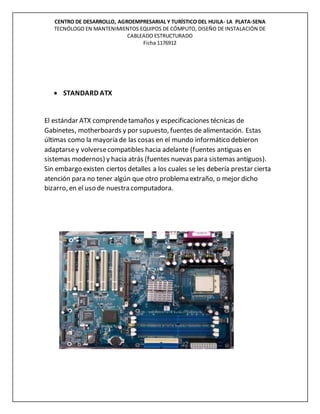

 STANDARD ATX
El estándar ATX comprendetamaños y especificaciones técnicas de
Gabinetes, motherboards y por supuesto, fuentes de alimentación. Estas
últimas como la mayoría de las cosas en el mundo informático debieron
adaptarsey volversecompatibles hacia adelante (fuentes antiguas en
sistemas modernos) y hacia atrás (fuentes nuevas para sistemas antiguos).
Sin embargo existen ciertos detalles a los cuales se les debería prestar cierta
atención para no tener algún que otro problema extraño, o mejor dicho
bizarro, en el uso de nuestra computadora.

Ficha 1176912

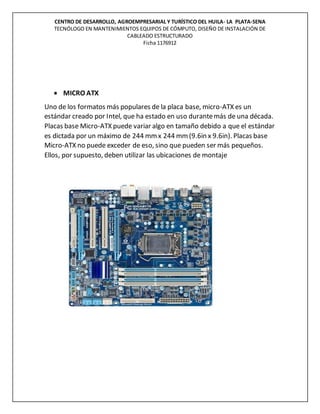

 MICRO ATX
Uno de los formatos más populares de la placa base, micro-ATX es un
estándar creado por Intel, que ha estado en uso durantemás de una década.
Placas base Micro-ATX puede variar algo en tamaño debido a que el estándar
es dictada por un máximo de 244 mmx 244 mm(9.6in x 9.6in). Placas base
Micro-ATX no puede exceder de eso, sino que pueden ser más pequeños.
Ellos, por supuesto, deben utilizar las ubicaciones de montaje

Ficha 1176912
 MINI ITX
Un formato cada vez más popular, Mini-ITX fue creado originalmente
por VIA para su procesador de baja energía C3. Desdeentonces ha sido
adoptado por fabricantes de placas para su uso con ambos conjuntos
de chips AMD e Intel. Tablas de mini-ITX son de 17 cm x 17 cm (6.7in x
6.7in) de tamaño. Placas baseMini-ITX son los más adecuados para los
ordenadores pequeños y HTPCs.
Actualmente hay tablas de mini-ITX para procesadores utilizando el
AM2, AM3, LGA775, LGA1156y. tablas de mini-ITX lo alinea con cuatro
de los lugares de montaje utilizado por la mayoría de placas ATX, por lo
que una placa Mini-ITX debe encajar en cualquier caso, Micro-ATX o
ATX.

Ficha 1176912

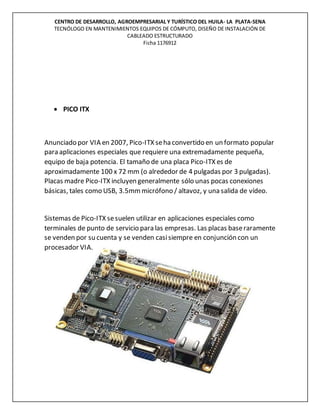

 PICO ITX
Anunciado por VIA en 2007, Pico-ITX seha convertido en un formato popular
para aplicaciones especiales que requiere una extremadamente pequeña,
equipo de baja potencia. El tamaño de una placa Pico-ITX es de
aproximadamente 100 x 72 mm (o alrededor de 4 pulgadas por 3 pulgadas).
Placas madre Pico-ITX incluyen generalmente sólo unas pocas conexiones
básicas, tales como USB, 3.5mmmicrófono / altavoz, y una salida de vídeo.
Sistemas de Pico-ITX sesuelen utilizar en aplicaciones especiales como
terminales de punto de servicio para las empresas. Las placas baseraramente
se venden por su cuenta y se venden casisiempre en conjunción con un
procesador VIA.

Ficha 1176912

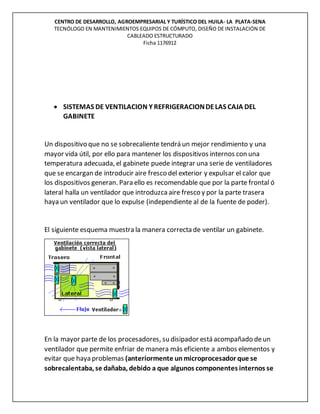

 SISTEMAS DE VENTILACION Y REFRIGERACIONDELAS CAJA DEL
GABINETE
Un dispositivo que no se sobrecaliente tendrá un mejor rendimiento y una
mayor vida útil, por ello para mantener los dispositivos internos con una
temperatura adecuada, el gabinete puede integrar una serie de ventiladores
que se encargan de introducir aire fresco del exterior y expulsar el calor que
los dispositivos generan. Para ello es recomendable que por la parte frontal ó
lateral halla un ventilador que introduzcaaire fresco y por la parte trasera
haya un ventilador que lo expulse (independiente al de la fuente de poder).

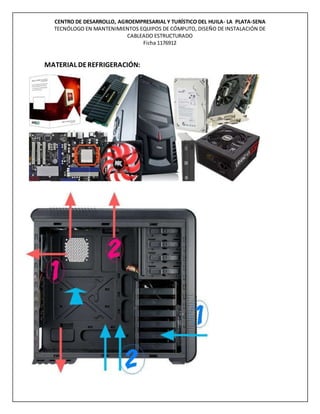

El siguiente esquema muestra la manera correcta de ventilar un gabinete.
En la mayor parte de los procesadores, su disipador está acompañado deun
ventilador que permite enfriar de manera más eficiente a ambos elementos y
evitar que haya problemas (anteriormente unmicroprocesador que se
sobrecalentaba, se dañaba, debido a que algunos componentes internos se

Ficha 1176912
quemaban, actualmente tienenunsistemade detecciónde calor que apaga
repentinamente lamáquinade manera automática).

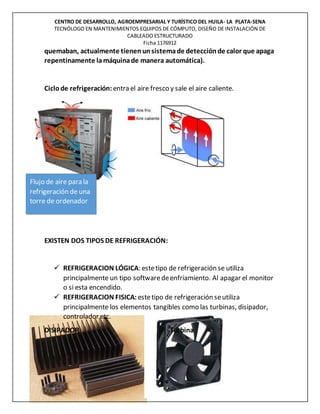

Ciclode refrigeración:entra el aire fresco y sale el aire caliente.
EXISTEN DOS TIPOS DE REFRIGERACIÓN:
 REFRIGERACION LÓGICA: estetipo de refrigeración se utiliza
principalmente un tipo softwaredeenfriamiento. Al apagar el monitor
o si esta encendido.
 REFRIGERACION FISICA: estetipo de refrigeración seutiliza
principalmente los elementos tangibles como las turbinas, disipador,
controlador etc.
DISIPADOR Turbina
Flujo de aire para la
refrigeración de una
torre de ordenador

Ficha 1176912

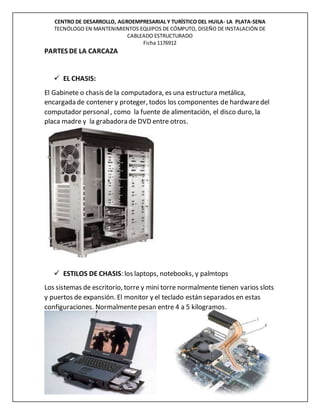

PARTES DE LA CARCAZA
 EL CHASIS:
El Gabinete o chasis de la computadora, es una estructura metálica,
encargada de contener y proteger, todos los componentes de hardwaredel
computador personal, como la fuente de alimentación, el disco duro, la
placa madre y la grabadora de DVD entre otros.
 ESTILOS DE CHASIS: los laptops, notebooks, y palmtops
Los sistemas de escritorio, torre y mini torre normalmente tienen varios slots
y puertos de expansión. El monitor y el teclado están separados en estas
configuraciones. Normalmentepesan entre 4 a 5 kilogramos.

Ficha 1176912

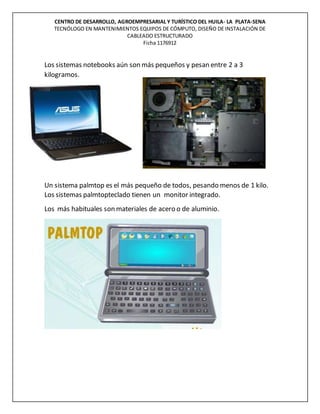

Los sistemas notebooks aún son más pequeños y pesan entre 2 a 3
kilogramos.
Un sistema palmtop es el más pequeño de todos, pesando menos de 1 kilo.
Los sistemas palmtopteclado tienen un monitor integrado.
Los más habituales son materiales de acero o de aluminio.

Ficha 1176912

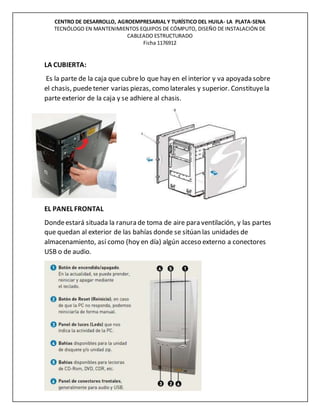

LA CUBIERTA:
Es la parte de la caja que cubrelo que hay en el interior y va apoyada sobre
el chasis, puedetener varias piezas, como laterales y superior. Constituyela
parte exterior de la caja y se adhiere al chasis.
EL PANEL FRONTAL
Dondeestará situada la ranura de toma de aire para ventilación, y las partes
que quedan al exterior de las bahías donde se sitúan las unidades de
almacenamiento, así como (hoy en día) algún acceso externo a conectores
USB o de audio.

Ficha 1176912

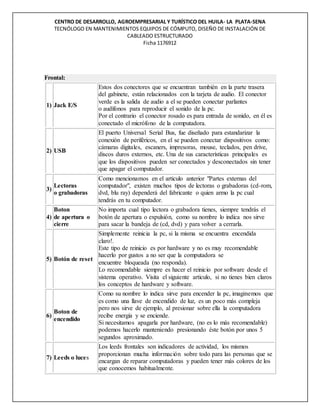

Frontal:
1) Jack E/S
Estos dos conectores que se encuentran también en la parte trasera
del gabinete, están relacionados con la tarjeta de audio. El conector
verde es la salida de audio a el se pueden conectar parlantes
o audífonos para reproducir el sonido de la pc.
Por el contrario el conector rosado es para entrada de sonido, en él es
conectado el micrófono de la computadora.
2) USB
El puerto Universal Serial Bus, fue diseñado para estandarizar la
conexión de periféricos, en el se pueden conectar dispositivos como:
cámaras digitales, escaners, impresoras, mouse, teclados, pen drive,
discos duros externos, etc. Una de sus características principales es
que los dispositivos pueden ser conectados y desconectados sin tener
que apagar el computador.
3)
Lectoras
o grabadoras
Como mencionamos en el articulo anterior "Partes externas del
computador", existen muchos tipos de lectoras o grabadoras (cd-rom,
dvd, blu ray) dependerá del fabricante o quien armo la pc cual
tendrás en tu computador.
4)
Boton
de apertura o
cierre
No importa cual tipo lectora o grabadora tienes, siempre tendrás el
botón de apertura o expulsión, como su nombre lo indica nos sirve
para sacar la bandeja de (cd, dvd) y para volver a cerrarla.
5) Botón de reset
Simplemente reinicia la pc, si la misma se encuentra encendida
claro!.
Este tipo de reinicio es por hardware y no es muy recomendable
hacerlo por gustos a no ser que la computadora se
encuentre bloqueada (no responda).
Lo recomendable siempre es hacer el reinicio por software desde el
sistema operativo. Visita el siguiente articulo, si no tienes bien claros
los conceptos de hardware y software.
6)
Boton de
encendido
Como su nombre lo indica sirve para encender la pc, imaginemos que
es como una llave de encendido de luz, es un poco más compleja
pero nos sirve de ejemplo, al presionar sobre ella la computadora
recibe energía y se enciende.
Si necesitamos apagarla por hardware, (no es lo más recomendable)
podemos hacerlo manteniendo presionando éste botón por unos 5
segundos aproximado.
7) Leeds o luces
Los leeds frontales son indicadores de actividad, los mismos
proporcionan mucha información sobre todo para las personas que se
encargan de reparar computadoras y pueden tener más colores de los
que conocemos habitualmente.

Ficha 1176912
Pero no nos vayamos de tema, por el momento nos alcanza conocer
las dos luces habituales
Verde: nos indica que el pc tiene corriente y se encuentra
encendida.Importante que este apagada no indica que la pc no tiene
corriente o que no se encuentra encendida, los leeds como cualquier
otra luz se pueden quemar.
Rojo: nos indica actividad en el disco duro parpadea cada vez que la
computadora realiza acciones sobre dicho dispositivo.
PARTETRASERA

Ficha 1176912
MATERIAL DEREFRIGERACIÓN:

CAJA, CARCASA, CHASIS, GABINETE

Más contenido relacionado

Destacado

Similar a CAJA, CARCASA, CHASIS, GABINETE

Último

CAJA, CARCASA, CHASIS, GABINETE
