1. EL COMPUTADOR
Un computador es un sistema digital con tecnología microelectrónica capaz
de procesar datos a partir de un grupo de instrucciones denominado
programa.
La estructura básica de una computadora incluye microprocesador (CPU),
memoria y dispositivos de entrada/salida (E/S), junto a los buses que
permiten la comunicación entre ellos.

2. Un periférico es un dispositivo de soporte físico a una computadora, que le
permite interactuar con el exterior por medio de la entrada, salida y el
almacenamiento de datos así como la comunicación entre ordenadores.
Tipos
Entrada:
Teclado
Mouse
Escáner
tableta digitalizadora
Lápiz óptico
Joystick
Salida:
Impresora
Pantalla
Video Beam
Altavoces
Plotter
Almacenamiento:
Disco duro
CD / DVD
HD-DVD
Blue-ray
Diskette
Memorias USB
Comunicación:
Modem
Tarjeta de red
Tarjetas de expansión
Tarjeta Wireless
Tarjeta Bluetooth

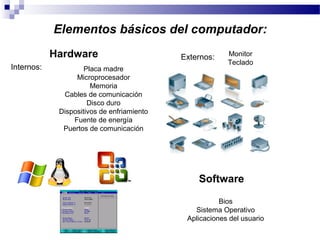

3. Elementos básicos del computador:
Hardware
Software
Internos: Placa madre
Microprocesador
Memoria
Cables de comunicación
Disco duro
Dispositivos de enfriamiento
Fuente de energía
Puertos de comunicación
Externos: Monitor
Teclado
Bios
Sistema Operativo
Aplicaciones del usuario

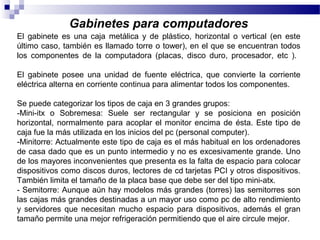

4. Gabinetes para computadores
El gabinete es una caja metálica y de plástico, horizontal o vertical (en este
último caso, también es llamado torre o tower), en el que se encuentran todos
los componentes de la computadora (placas, disco duro, procesador, etc ).
El gabinete posee una unidad de fuente eléctrica, que convierte la corriente
eléctrica alterna en corriente continua para alimentar todos los componentes.
Se puede categorizar los tipos de caja en 3 grandes grupos:
-Mini-itx o Sobremesa: Suele ser rectangular y se posiciona en posición
horizontal, normalmente para acoplar el monitor encima de ésta. Este tipo de
caja fue la más utilizada en los inicios del pc (personal computer).
-Minitorre: Actualmente este tipo de caja es el más habitual en los ordenadores
de casa dado que es un punto intermedio y no es excesivamente grande. Uno
de los mayores inconvenientes que presenta es la falta de espacio para colocar
dispositivos como discos duros, lectores de cd tarjetas PCI y otros dispositivos.
También limita el tamaño de la placa base que debe ser del tipo mini-atx.
- Semitorre: Aunque aún hay modelos más grandes (torres) las semitorres son
las cajas más grandes destinadas a un mayor uso como pc de alto rendimiento
y servidores que necesitan mucho espacio para dispositivos, además el gran
tamaño permite una mejor refrigeración permitiendo que el aire circule mejor.

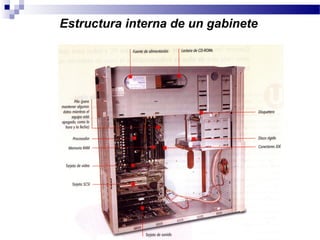

5. Estructura interna de un gabinete

6. Gabinetes para computadores

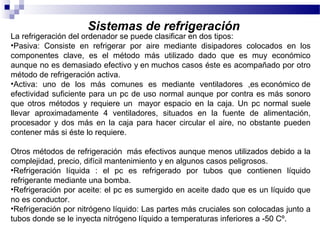

7. Sistemas de refrigeración
La refrigeración del ordenador se puede clasificar en dos tipos:
•Pasiva: Consiste en refrigerar por aire mediante disipadores colocados en los
componentes clave, es el método más utilizado dado que es muy económico
aunque no es demasiado efectivo y en muchos casos éste es acompañado por otro
método de refrigeración activa.
•Activa: uno de los más comunes es mediante ventiladores ,es económico de
efectividad suficiente para un pc de uso normal aunque por contra es más sonoro
que otros métodos y requiere un mayor espacio en la caja. Un pc normal suele
llevar aproximadamente 4 ventiladores, situados en la fuente de alimentación,
procesador y dos más en la caja para hacer circular el aire, no obstante pueden
contener más si éste lo requiere.
Otros métodos de refrigeración más efectivos aunque menos utilizados debido a la
complejidad, precio, difícil mantenimiento y en algunos casos peligrosos.
•Refrigeración líquida : el pc es refrigerado por tubos que contienen líquido
refrigerante mediante una bomba.
•Refrigeración por aceite: el pc es sumergido en aceite dado que es un líquido que
no es conductor.
•Refrigeración por nitrógeno líquido: Las partes más cruciales son colocadas junto a
tubos donde se le inyecta nitrógeno líquido a temperaturas inferiores a -50 Cº.

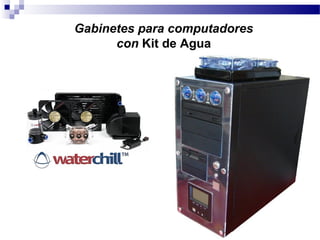

8. Gabinetes para computadores
con Kit de Agua

9. Refrigeración con hielo seco
Logra temperaturas de hasta -70 grados

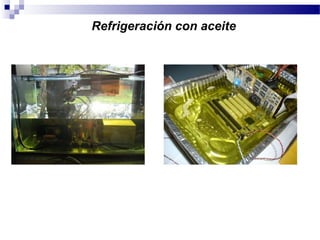

10. Refrigeración con aceite

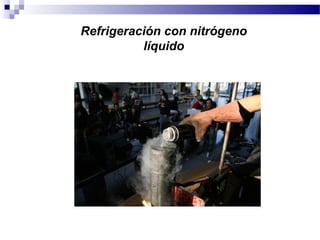

11. Refrigeración con nitrógeno
líquido

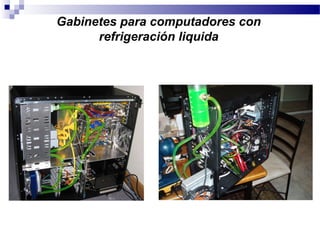

12. Gabinetes para computadores con
refrigeración liquida

13. Una tarjeta madre es la central o primaria tarjeta de
circuito de un sistema de computo u otro sistema
electrónico complejo.
La tarjeta madre es el componente principal de un
computador personal. Es el componente que integra a
todos los demás. Escoger la correcta puede ser difícil ya
que existen miles.
Hoy en día las tarjetas madres traen incorporados los
puertos seriales (Ratón, Scanner, etc ), los paralelos
(Impresora) y la entrada de teclado
TARJETA MADRETARJETA MADRE

14. Como identificar la tarjeta madre
Por medio del manual de la board se identifica fabricante y modelo
Programas que identifican los componentes básicos del computador
(Belarc Advisor, Aida 32, Everest , etc.) los cuales identificaran el
modelo.
BIOS/CMOS: Cuando se prende la computadora, lo primero que se
presenta en la pantalla es la información del BIOS. Dependiendo del
motherboard, muchos en esta pantalla presentan el modelo.
Se puede encontrar el modelo en la misma tarjeta madre.

15. ESTRUCTURA BÁSICA DE LA TARJETA MADRE

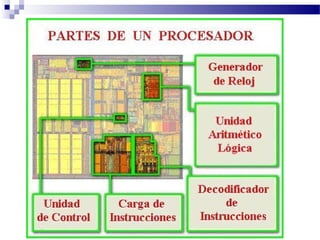

16. MICROPROCESADOR Y ZOCALO DEL MICROPROCESADOR
El microprocesador es el elemento más importante del computador, es el
cerebro de la máquina, se encarga de controlar todo el sistema. Un parámetro
importante es la velocidad del procesador que se mide en mega-herzios (Mhz),
es decir cantidad de “ordenes” por segundo que pueden ser ejecutadas por el
procesador.
Según sus características físicas existen dos tipos de procesador:
•Microprocesadores de slot.
•Microprocesadores de pastilla.
El zócalo o socket es el lugar en la placa
donde se conecta el procesador, como es
lógico el zócalo de un procesador de
pastilla es diferente al de uno de slot.
Slot A
Socket 7
Socket 478

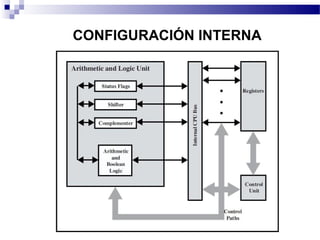

18. CONFIGURACIÓN INTERNA

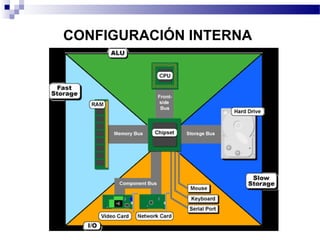

19. CONFIGURACIÓN INTERNA

20. AMD E INTEL

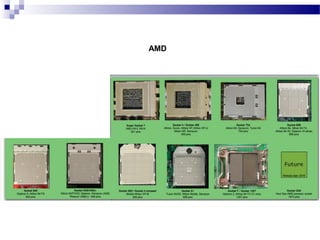

21. AMD

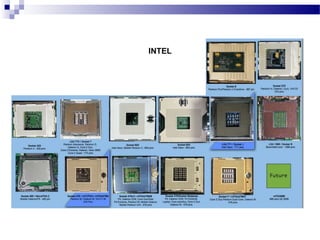

22. INTEL

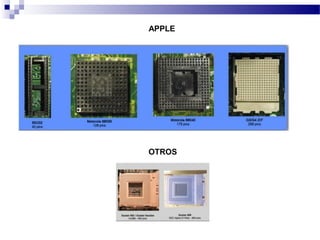

23. APPLE
OTROS

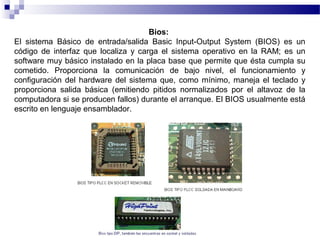

24. Bios:
El sistema Básico de entrada/salida Basic Input-Output System (BIOS) es un
código de interfaz que localiza y carga el sistema operativo en la RAM; es un
software muy básico instalado en la placa base que permite que ésta cumpla su
cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el teclado y
proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la
computadora si se producen fallos) durante el arranque. El BIOS usualmente está
escrito en lenguaje ensamblador.

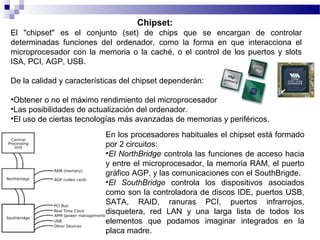

25. Chipset:
El "chipset" es el conjunto (set) de chips que se encargan de controlar
determinadas funciones del ordenador, como la forma en que interacciona el
microprocesador con la memoria o la caché, o el control de los puertos y slots
ISA, PCI, AGP, USB.
De la calidad y características del chipset dependerán:
•Obtener o no el máximo rendimiento del microprocesador.
•Las posibilidades de actualización del ordenador.
•El uso de ciertas tecnologías más avanzadas de memorias y periféricos.
En los procesadores habituales el chipset está formado
por 2 circuitos:
•El NorthBridge controla las funciones de acceso hacia
y entre el microprocesador, la memoria RAM, el puerto
gráfico AGP, y las comunicaciones con el SouthBrigde.
•El SouthBridge controla los dispositivos asociados
como son la controladora de discos IDE, puertos USB,
SATA, RAID, ranuras PCI, puertos infrarrojos,
disquetera, red LAN y una larga lista de todos los
elementos que podamos imaginar integrados en la
placa madre.

26. ESTRUCTURA DE COMUNICACIÓN DE CHIPSET

27. Memoria cache:
La memoria caché es una clase
de memoria RAM estática(SRAM)
de acceso aleatorio y alta
velocidad, situada entre el CPU y
la RAM; se presenta de forma
temporal y automática para el
usuario, que proporciona acceso
rápido a los datos de uso más
frecuente.
La ubicación de la caché entre el
microprocesadory la RAM, hace
que sea suficientemente rápida
para almacenar y transmitir los
datos que el microprocesador
necesita recibir casi
instantáneamente.

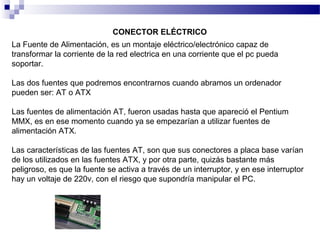

28. La Fuente de Alimentación, es un montaje eléctrico/electrónico capaz de
transformar la corriente de la red electrica en una corriente que el pc pueda
soportar.
Las dos fuentes que podremos encontrarnos cuando abramos un ordenador
pueden ser: AT o ATX
Las fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium
MMX, es en ese momento cuando ya se empezarían a utilizar fuentes de
alimentación ATX.
Las características de las fuentes AT, son que sus conectores a placa base varían
de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más
peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor
hay un voltaje de 220v, con el riesgo que supondría manipular el PC.
CONECTOR ELÉCTRICO

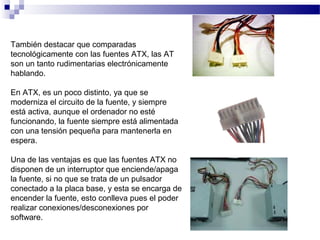

29. También destacar que comparadas
tecnológicamente con las fuentes ATX, las AT
son un tanto rudimentarias electrónicamente
hablando.
En ATX, es un poco distinto, ya que se
moderniza el circuito de la fuente, y siempre
está activa, aunque el ordenador no esté
funcionando, la fuente siempre está alimentada
con una tensión pequeña para mantenerla en
espera.
Una de las ventajas es que las fuentes ATX no
disponen de un interruptor que enciende/apaga
la fuente, si no que se trata de un pulsador
conectado a la placa base, y esta se encarga de
encender la fuente, esto conlleva pues el poder
realizar conexiones/desconexiones por
software.

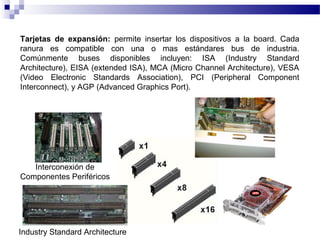

30. Tarjetas de expansión: permite insertar los dispositivos a la board. Cada
ranura es compatible con una o mas estándares bus de industria.
Comúnmente buses disponibles incluyen: ISA (Industry Standard
Architecture), EISA (extended ISA), MCA (Micro Channel Architecture), VESA
(Video Electronic Standards Association), PCI (Peripheral Component
Interconnect), y AGP (Advanced Graphics Port).
Industry Standard Architecture
Interconexión de
Componentes Periféricos

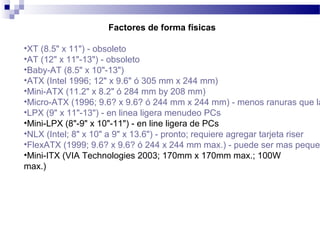

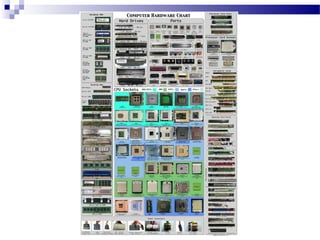

32. Factores de forma físicas
•XT (8.5" x 11") - obsoleto
•AT (12" x 11"-13") - obsoleto
•Baby-AT (8.5" x 10"-13")
•ATX (Intel 1996; 12" x 9.6" ó 305 mm x 244 mm)

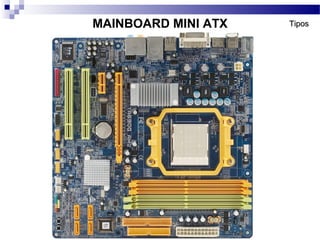

•Mini-ATX (11.2" x 8.2" ó 284 mm by 208 mm)
•Micro-ATX (1996; 9.6? x 9.6? ó 244 mm x 244 mm) - menos ranuras que la
•LPX (9" x 11"-13") - en linea ligera menudeo PCs
•Mini-LPX (8"-9" x 10"-11") - en line ligera de PCs

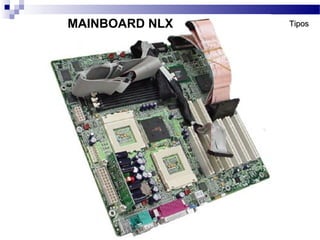

•NLX (Intel; 8" x 10" a 9" x 13.6") - pronto; requiere agregar tarjeta riser
•FlexATX (1999; 9.6? x 9.6? ó 244 x 244 mm max.) - puede ser mas peque
•Mini-ITX (VIA Technologies 2003; 170mm x 170mm max.; 100W
max.)

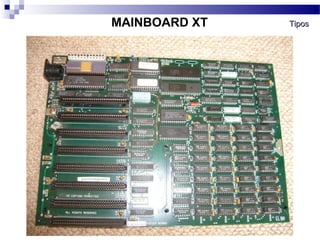

33. MAINBOARD XT TiposTipos

34. MAINBOARD AT TiposTipos

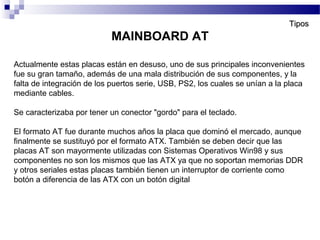

35. Actualmente estas placas están en desuso, uno de sus principales inconvenientes
fue su gran tamaño, además de una mala distribución de sus componentes, y la
falta de integración de los puertos serie, USB, PS2, los cuales se unían a la placa
mediante cables.
Se caracterizaba por tener un conector "gordo" para el teclado.
El formato AT fue durante muchos años la placa que dominó el mercado, aunque
finalmente se sustituyó por el formato ATX. También se deben decir que las
placas AT son mayormente utilizadas con Sistemas Operativos Win98 y sus
componentes no son los mismos que las ATX ya que no soportan memorias DDR
y otros seriales estas placas también tienen un interruptor de corriente como
botón a diferencia de las ATX con un botón digital
MAINBOARD AT
TiposTipos

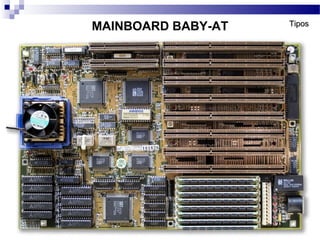

36. MAINBOARD BABY-AT TiposTipos

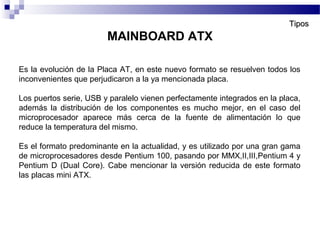

37. MAINBOARD ATX TiposTipos

38. Es la evolución de la Placa AT, en este nuevo formato se resuelven todos los
inconvenientes que perjudicaron a la ya mencionada placa.
Los puertos serie, USB y paralelo vienen perfectamente integrados en la placa,
además la distribución de los componentes es mucho mejor, en el caso del
microprocesador aparece más cerca de la fuente de alimentación lo que
reduce la temperatura del mismo.
Es el formato predominante en la actualidad, y es utilizado por una gran gama
de microprocesadores desde Pentium 100, pasando por MMX,II,III,Pentium 4 y
Pentium D (Dual Core). Cabe mencionar la versión reducida de este formato
las placas mini ATX.
MAINBOARD ATX
TiposTipos

39. MAINBOARD MINI ATX TiposTipos

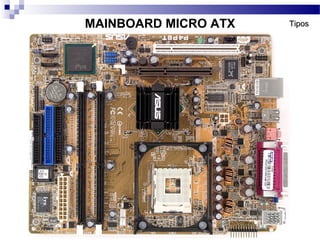

40. MAINBOARD MICRO ATX TiposTipos

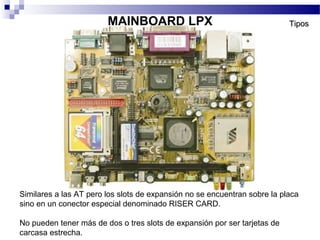

41. MAINBOARD LPX TiposTipos
Similares a las AT pero los slots de expansión no se encuentran sobre la placa
sino en un conector especial denominado RISER CARD.
No pueden tener más de dos o tres slots de expansión por ser tarjetas de
carcasa estrecha.

42. MAINBOARD NLX TiposTipos

43. MAINBOARD FLEX ATX TiposTipos
