3 Placa base

I.E.S.T.P “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE CÓMPUTO 1
2016
JOHAN SILVA CUEVA
I.E.S.T.P “MARIA ROSARIO ARAOZ PINTO”
20/05/2016
GUÍA 3: MAINBOARD
(PLACA BASE)

Objetivo
Esta unidad tiene como objetivo identificar los principales conectores,
buses y partes de la placa madre o Mainboard, así como los diferentes
dispositivos que se conectan en ellos.
Contenido
La placa Madre
Factores de Forma y Estándares
Elementos de la Placa Base
Conectores Externos

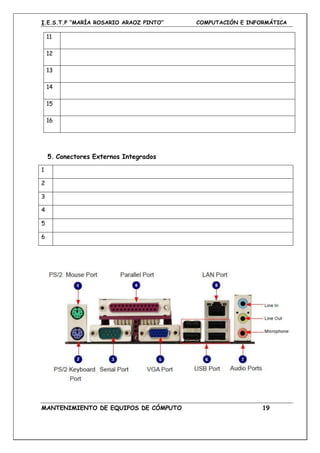

Conectores Externos Integrados
Conectores Internos
Conectores Eléctricos

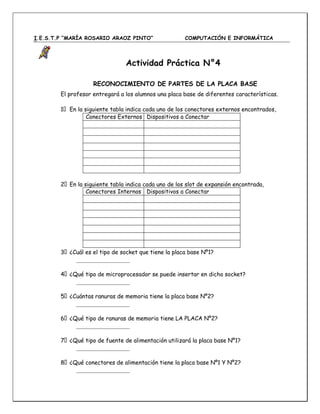

Actividad Práctica N° 4
Actividad Práctica N° 5

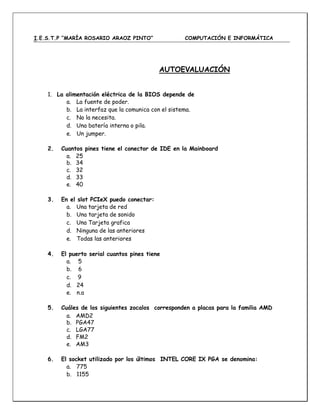

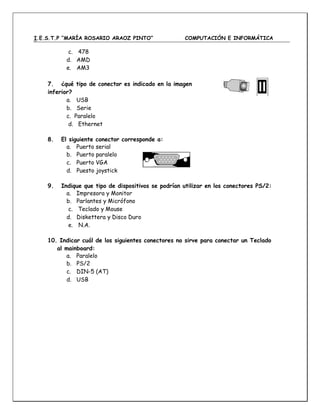

Autoevaluación

1. Placa Madre
La placa base, o placa madre (mainboard, motherboard), es el elemento principal
de toda computadora, en el que se encuentran o al que se conectan todos los
demás aparatos y dispositivos.
Físicamente, se trata de una "oblea" de material sintético, sobre la cual existe un
circuito electrónico que conecta diversos elementos que se encuentran anclados
sobre ella; los principales son:
El microprocesador, instalado en un elemento llamado zócalo;
La memoria RAM, instalada en unos elementos llamados ranuras;
Las tarjetas de expansión, instaladas en elementos llamados slot;
Diversos chips de control, entre ellos la BIOS y el CHIPSET.
Las placas tendrán más o menos componentes según sea una placa integrada o no,
es decir que tenga o no componentes como el video, el sonido, red o el fax
integrados en la
misma placa,
haciendo
innecesaria la
compra de
otra tarjeta
adicional para
alguno de
estos fines, a
no ser que se
desee una de
mejores
características
que la que
viene en la
misma placa
base. Por lo
general las
placas
integradas son
más baratas,
entre ellas
las placas
PC-CHIP
Común en
el mercado y mayoritariamente te destinadas para uso en cabinas de Internet.

2. Factores de forma y estándares
El factor de forma no es tanto una especificación de medidas exactas, sino de
disposición y orientación relativa de los conectores; de posición de los puntos de
anclaje, y de tamaño de cada tipo de placa dentro de un cierto rango.
2.1 El Factor De Forma ATX
Las placas ATX, de 300 x 240 mm, incorporan las siguientes mejoras:
Anteriormente, para la conexión de la fuente de alimentación a la placa-base,
se habían utilizado dos conectores iguales de 6 contactos, con el
consiguiente peligro de introducir uno por el otro en los alojamientos previstos
al efecto en la placa-base. El nuevo diseño utilizaba un solo conector de 20
pines.
En la actualidad éste usa una fuente ATX2 con 2 conectores de alimentación,
el conocido P1 y el auxiliar de 12v.
Existencia de una zona posterior de la placa con conectores para
dispositivos de E/S en doble altura y colocados de una forma más racional.
La figura anterior muestra la descripción de los conectores situados en la
parte posterior.

2.2 . El Factor de Forma BTX
BTX (Balanced Technology eXtended). Aparecieron en el
2004.
La primera cosa que llama la atención es que los slots de expansión han sido
colocados en el lado opuesto. En la imagen se ven siete slots: de derecha a
izquierda tenemos un slot PCI Express 16x, dos slots PCI Express x1 y
cuatro slots PCI de 32 bits. Hay que recalcar que el slot situado más cerca
de la CPU es el PCI Express x16, el cual está destinado para la tarjeta
gráfica. Esta colocación le permite compartir parte del sistema de
refrigeración de la CPU.
La nueva colocación de los componentes se ha hecho con la intención de
mejorar el flujo de aire; el desplazar la CPU hasta la parte frontal del case le
permite estar justo delante del ventilador de toma de aire, consiguiendo de
esta forma el aire más fresco. El chipset está alineado justo detrás. De
esta forma recibe directamente el flujo de aire proveniente de la CPU, el cual
se proyecta sobre sus disipadores. Este camino para el flujo permite una
refrigeración eficiente no solo de la CPU, sino también de los
reguladores de voltaje, chipset y tarjeta gráfica.
Los conectores para la
memoria están desplazados
hacia
la esquina izquierda de la
placa madre.
En cuestión de tamaños, hay tres
tipos de placa BTX:picoBTX,
microBTX y regularBTX, con los
siguientes tamaños máximos:

Pico BTX microBTX regularBTX
20,3 x 26,7 cm 26,4 x 26,7 cm 32,5 x 26,7 cm
El estándar BTX permite, además, dos posibles alturas para la caja: tipo I y tipo
II. Las tipo I serán de 10 cm de altura, y admitirán tarjetas de tamaño normal.
Las de tipo II, sin embargo, serán para diseños SFF, por lo que tendrán sólo 7,6
cm de altura. Las tarjetas tendrán que ser de perfil bajo, o bien será necesario
emplear un adaptador (una tarjeta que permita el montaje en horizontal,
paralelo a la placa madre).

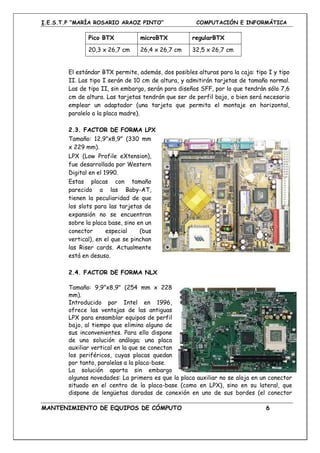

2.3. FACTOR DE FORMA LPX
Tamaño: 12,9”x8,9" (330 mm
x 229 mm).
LPX (Low Profile eXtension),
fue desarrollada por Western
Digital en el 1990.
Estas placas con tamaño
parecido a las Baby-AT,
tienen la peculiaridad de que
los slots para las tarjetas de
expansión no se encuentran
sobre la placa base, sino en un
conector especial (bus
vertical), en el que se pinchan
las Riser cards. Actualmente
está en desuso.
2.4. FACTOR DE FORMA NLX
Tamaño: 9,9”x8,9" (254 mm x 228
mm).
Introducido por Intel en 1996,
ofrece las ventajas de las antiguas
LPX para ensamblar equipos de perfil
bajo, al tiempo que elimina alguno de
sus inconvenientes. Para ello dispone
de una solución análoga; una placa
auxiliar vertical en la que se conectan
los periféricos, cuyas placas quedan
por tanto, paralelas a la placa-base.
La solución aporta sin embargo
algunas novedades: La primera es que la placa auxiliar no se aloja en un conector
situado en el centro de la placa-base (como en LPX), sino en su lateral, que
dispone de lengüetas doradas de conexión en uno de sus bordes (el conector

hembra está situado en la placa auxiliar).
Otra novedad es que los cables y conectores, que normalmente están situados en
la placa-base, se conectan ahora en la placa auxiliar, con lo que cambiar la placa-
base es una tarea muy simple, basta deslizarla hacia fuera y sacarla de su
alojamiento sin desconectar ni un solo cable (la placa auxiliar queda fija al
chasis). Como puede suponerse, este factor de forma se ha concebido para
permitir sistemas de perfil bajo y facilitar la actualización de las propias placas-
base.
2.5. FACTOR DE FORMA DTX
Tamaño: 9,6”x7,9" (244 mm x 203
mm).
El factor de forma DTX fue
introducido en el mercado por
Amd en Enero del 2007. De
tamaño reducido, ha sido
desarrollado para HTPC. Es
compatible con las cajas ATX y
también se encuentra en una
versión aun más reducida, llamada
Mini-Dtx. Dispone de uno o dos
slots de expansión que suelen ser
un puerto PCI-express y un PCI.
Además de su tamaño reducido, su precio es también bajo, debido a los pocos
elementos que incorpora.
2.6. FACTOR DE FORMA EBX
Tamaño: 8”x 5,7" (203 mm x
146mm).
Desarrollado por Ampro y
Motorola, fue pensado para
integrar todos los componentes
principales de un ordenador en la
placa base. Destinado
principalmente a sistemas básicos
que requieren poca potencia.

3. Los Elementos De La Placa Base
3.1 Zócalo Del Microprocesador
Es el lugar donde se inserta el "cerebro" de la
computadora. Tipos de zócalo:
PGA. (del inglés Pin Grid Array) es un
interfaz de conexión a nivel físico
para microprocesadores y microchips.
También se denomina de la misma forma al
encapsulado o empaquetado de los circuitos integrados, son el modelo
clásico, usado en el 386 y el 486; consiste en un cuadrado de conectores
en forma de agujero donde se insertan las patitas del chip por pura
presión. Según el chip, habrá más o menos agujeritos.
Socket 370 o PGA370: físicamente similar socalo ZIF, pero incompatible
con él por utilizar un bus distinto, es el que incorporan los micros Intel
Celeron Mendocino.
Socket mPGA 423 y mPGA 478: físicamente similar pero incompatible
con los anteriores, especialmente diseñados para soportar los
microprocesadores Pentium 4.

Socket LGA775: Socket desarrollado
para los microprocesadores Pentium 4
que superan los 3.0 Ghz de velocidad.
Completamente distinto a los anteriores.
LGA 775 o Socket T, es
un zócalo de CPU, compatible
con microprocesadores Intel Pentium
4 e Intel Core 2.
LGA 775 está diseñado como un
reemplazo al zócalo 478 (mPGA478)
utilizado por Intel para dar soporte a
los primeros microprocesadores Intel
Pentium 4. Tiene 775
superficies conductoras LGA incorporad
as en el socket que hacen contacto
directamente con los pads chapados
en oro del microprocesador.
Socket 1156
LGA 1156, también conocido como Socket H, es un socket de CPU Intel de
sobremesa. LGA significa Land Grid Array . Con LGA 1156, las funciones que
tradicionalmente eran de un puente norte se han integrado en el
procesador. El socket LGA 1156 permite las siguientes conexiones que se
realizará mediante el procesador con el resto del sistema:
PCI-Express 2.0 x16.
DMI para la comunicación con el
concentrador controlador de la
plataforma . Este consiste en una
tarjeta PCI-Express 2.0 x4
conexión.
Dos canales para la comunicación
con la memoria SDRAM DDR3..
Especificaciones
Protocolo del FSB PCIe 16x (video) + 4x (DMI), 2 DDR3 channels,
Dimensiones del procesador 37.5 × 37.5 mm1
Procesadores: Intel Pentium, Intel Core i3, Intel Core i5, Intel Core
i7,Intel Xeon

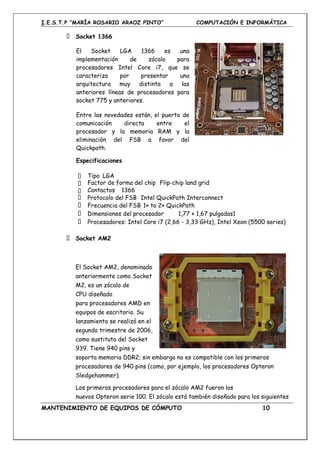

Socket 1366
El Socket LGA 1366 es una
implementación de zócalo para
procesadores Intel Core i7, que se
caracteriza por presentar una
arquitectura muy distinta a las
anteriores líneas de procesadores para
socket 775 y anteriores.
Entre las novedades están, el puerto de
comunicación directa entre el
procesador y la memoria RAM y la
eliminación del FSB a favor del
Quickpath.
Especificaciones
Tipo LGA
Factor de forma del chip Flip-chip land grid
arrayContactos 1366
Protocolo del FSB Intel QuickPath Interconnect
Frecuencia del FSB 1× to 2× QuickPath
Dimensiones del procesador 1,77 × 1,67 pulgadas1
Procesadores: Intel Core i7 (2,66 - 3,33 GHz), Intel Xeon (5500 series)
Socket AM2
El Socket AM2, denominado
anteriormente como Socket
M2, es un zócalo de
CPU diseñado
para procesadores AMD en
equipos de escritorio. Su
lanzamiento se realizó en el
segundo trimestre de 2006,
como sustituto del Socket
939. Tiene 940 pins y
soporta memoria DDR2; sin embargo no es compatible con los primeros
procesadores de 940 pins (como, por ejemplo, los procesadores Opteron
Sledgehammer).

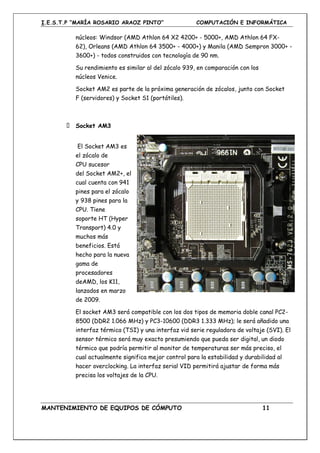

Los primeros procesadores para el zócalo AM2 fueron los
nuevos Opteron serie 100. El zócalo está también diseñado para los siguientes

núcleos: Windsor (AMD Athlon 64 X2 4200+ - 5000+, AMD Athlon 64 FX-
62), Orleans (AMD Athlon 64 3500+ - 4000+) y Manila (AMD Sempron 3000+ -
3600+) - todos construidos con tecnología de 90 nm.
Su rendimiento es similar al del zócalo 939, en comparación con los
núcleos Venice.
Socket AM2 es parte de la próxima generación de zócalos, junto con Socket
F (servidores) y Socket S1 (portátiles).
Socket AM3
El Socket AM3 es
el zócalo de
CPU sucesor
del Socket AM2+, el
cual cuenta con 941
pines para el zócalo
y 938 pines para la
CPU. Tiene
soporte HT (Hyper
Transport) 4.0 y
muchos más
beneficios. Está
hecho para la nueva
gama de
procesadores
deAMD, los K11,
lanzados en marzo
de 2009.
El socket AM3 será compatible con los dos tipos de memoria doble canal PC2-
8500 (DDR2 1.066 MHz) y PC3-10600 (DDR3 1.333 MHz); le será añadido una
interfaz térmica (TSI) y una interfaz vid serie reguladora de voltaje (SVI). El
sensor térmico será muy exacto presumiendo que pueda ser digital, un diodo
térmico que podría permitir al monitor de temperaturas ser más preciso, el
cual actualmente significa mejor control para la estabilidad y durabilidad al
hacer overclocking. La interfaz serial VID permitirá ajustar de forma más
precisa los voltajes de la CPU.

Asimismo los procesadores con socket AM3 son compatibles con placas base
que posean el socket anterior de AMD, AM2+.3 De esta forma un procesador
como el AMD Athlon II X2 250 que posee socket AM3 puede funcionar en
una placa base que posea socket AM2+. No así a la inversa, es decir, un
procesador con socket AM2+ no
puede ser colocado en una placa
base con socket AM3
Socket FM1
Socket FM1 es
un socket para CPU usado
por AMD, principalmente para la
serie A de
procesadores Fusion (También
para E2-3200, Sempron X2 198,
y Athlon II X2 y X4 ). El socket
FM1 fue lanzado en julio de 2011.
Socket FM1
Para los nuevos procesadores de
la familia AMD de las series A4,
A6, A8 y A10.

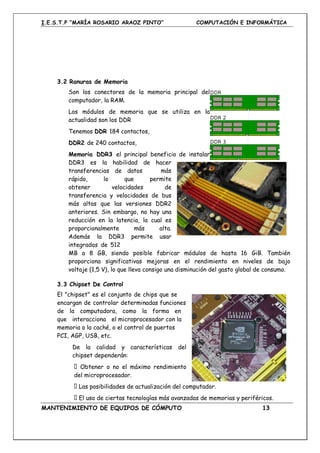

3.2 Ranuras de Memoria
Son los conectores de la memoria principal del
computador, la RAM.
Los módulos de memoria que se utiliza en la
actualidad son los DDR
Tenemos DDR 184 contactos,
DDR2 de 240 contactos,
Memoria DDR3 el principal beneficio de instalar
DDR3 es la habilidad de hacer
transferencias de datos más
rápido, lo que permite
obtener velocidades de
transferencia y velocidades de bus
más altas que las versiones DDR2
anteriores. Sin embargo, no hay una
reducción en la latencia, la cual es
proporcionalmente más alta.
Además la DDR3 permite usar
integrados de 512
MB a 8 GB, siendo posible fabricar módulos de hasta 16 GiB. También
proporciona significativas mejoras en el rendimiento en niveles de bajo
voltaje (1,5 V), lo que lleva consigo una disminución del gasto global de consumo.
3.3 Chipset De Control
El "chipset" es el conjunto de chips que se
encargan de controlar determinadas funciones
de la computadora, como la forma en
que interacciona el microprocesador con la
memoria o la caché, o el control de puertos
PCI, AGP, USB, etc.
De la calidad y características del
chipset dependerán:
Obtener o no el máximo rendimiento
del microprocesador.
Las posibilidades de actualización del computador.
El uso de ciertas tecnologías más avanzadas de memorias y periféricos.

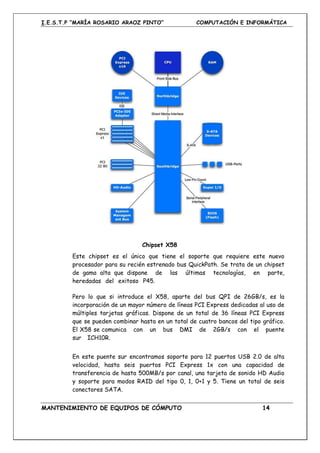

Chipset X58
Este chipset es el único que tiene el soporte que requiere este nuevo
procesador para su recién estrenado bus QuickPath. Se trata de un chipset
de gama alta que dispone de las últimas tecnologías, en parte,
heredadas del exitoso P45.
Pero lo que si introduce el X58, aparte del bus QPI de 26GB/s, es la
incorporación de un mayor número de líneas PCI Express dedicadas al uso de
múltiples tarjetas gráficas. Dispone de un total de 36 líneas PCI Express
que se pueden combinar hasta en un total de cuatro bancos del tipo gráfico.
El X58 se comunica con un bus DMI de 2GB/s con el puente
sur ICH10R.
En este puente sur encontramos soporte para 12 puertos USB 2.0 de alta
velocidad, hasta seis puertos PCI Express 1x con una capacidad de
transferencia de hasta 500MB/s por canal, una tarjeta de sonido HD Audio
y soporte para modos RAID del tipo 0, 1, 0+1 y 5. Tiene un total de seis
conectores SATA.

3.4 La BIOS
Es un programa que se encarga de
dar soporte para manejar ciertos
dispositivos denominados de
entrada-salida (Input-Output.)
Físicamente se localiza en un chip
que suele tener forma
rectangular, aunque en la
actualidad vienen en su mayoría de
forma cuadrada y de un tamaño
pequeño. Ambas se muestran en la
imagen lateral..

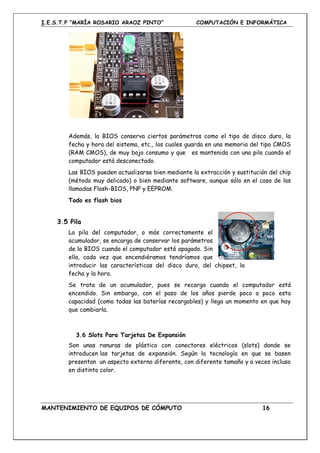

Además, la BIOS conserva ciertos parámetros como el tipo de disco duro, la
fecha y hora del sistema, etc., los cuales guarda en una memoria del tipo CMOS
(RAM CMOS), de muy bajo consumo y que es mantenida con una pila cuando el
computador está desconectado.
Las BIOS pueden actualizarse bien mediante la extracción y sustitución del chip
(método muy delicado) o bien mediante software, aunque sólo en el caso de las
llamadas Flash-BIOS, PNP y EEPROM.
Todo es flash bios
3.5 Pila
La pila del computador, o más correctamente el
acumulador, se encarga de conservar los parámetros
de la BIOS cuando el computador está apagado. Sin
ella, cada vez que encendiéramos tendríamos que
introducir las características del disco duro, del chipset, la
fecha y la hora.
Se trata de un acumulador, pues se recarga cuando el computador está
encendido. Sin embargo, con el paso de los años pierde poco a poco esta
capacidad (como todas las baterías recargables) y llega un momento en que hay
que cambiarla.
3.6 Slots Para Tarjetas De Expansión
Son unas ranuras de plástico con conectores eléctricos (slots) donde se
introducen las tarjetas de expansión. Según la tecnología en que se basen
presentan un aspecto externo diferente, con diferente tamaño y a veces incluso
en distinto color.

a. Slot PCI:
Pueden dar hasta 132 MB/s a
33 MHz los slot de 32 bits y
66Mhz los de 64 bits
denominados PCI-X , lo que es
suficiente para casi todo,
excepto quizá para algunas
tarjetas de vídeo 3D. Miden
unos 8,5 cm y generalmente
son blancas. Este bus consta de 124 contactos (32 bits) o de 188 contactos
(64 bits).
b. Slot PCI Express:
PCI-Express está pensado para ser
usado sólo como bus local. Debido a
que se basa en el bus PCI. La velocidad
superior del PCI-Express, que
empezó a
1X=250Mbytes/segundo y que
actualmente es de 16X=4Gbytes/segundo, permitirá
reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de
Intel es tener un solo controlador
PCI-Express comunicándose
con todos los dispositivos,
en vez de con el actual
sistema de puente norte y
puente sur. Son generalmente de color negro.
c. Slot AGP:
Puerto acelerador de gráficos. Bus de expansión de imágenes de alta
velocidad que conecta directamente la tarjeta gráfica con la memoria del
sistema, por lo que sólo suele haber una; además, su propia estructura
impide que se utilice para todos los propósitos, por lo que se utiliza como
una ayuda para el PCI. Mide unos 8 cm y se encuentra bastante separada
del borde de la placa. En las plataformas actuales para los
microprocesadores en socket 775 ha sido reemplazado por el PCI –
Express
PCI bus

4. Conectores Externos
Se trata de los conectores para periféricos externos: teclado, ratón, impresora...
En las placas Baby-AT lo único que está en contacto con la placa son unos cables
que la unen con los conectores en sí, que se sitúan en la carcasa, excepto el de
teclado que sí está adherido a la propia placa. En las ATX los conectores están
todos agrupados en torno al de teclado y soldados a la placa base.
Los principales conectores son:
1
2
3
4
5
6
7
8
9
10

11
12
13
14
15
16
5. Conectores Externos Integrados
1
2
3
4
5
6

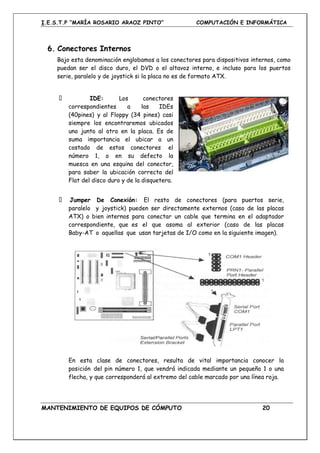

6. Conectores Internos
Bajo esta denominación englobamos a los conectores para dispositivos internos, como
puedan ser el disco duro, el DVD o el altavoz interno, e incluso para los puertos
serie, paralelo y de joystick si la placa no es de formato ATX.
IDE: Los conectores
correspondientes a las IDEs
(40pines) y al Floppy (34 pines) casi
siempre los encontraremos ubicados
uno junto al otro en la placa. Es de
suma importancia el ubicar a un
costado de estos conectores el
número 1, o en su defecto la
muesca en una esquina del conector,
para saber la ubicación correcta del
Flat del disco duro y de la disquetera.
Jumper De Conexión: El resto de conectores (para puertos serie,
paralelo y joystick) pueden ser directamente externos (caso de las placas
ATX) o bien internos para conectar un cable que termina en el adaptador
correspondiente, que es el que asoma al exterior (caso de las placas
Baby-AT o aquellas que usan tarjetas de I/O como en la siguiente imagen).
En esta clase de conectores, resulta de vital importancia conocer la
posición del pin número 1, que vendrá indicada mediante un pequeño 1 o una
flecha, y que corresponderá al extremo del cable marcado por una línea roja.

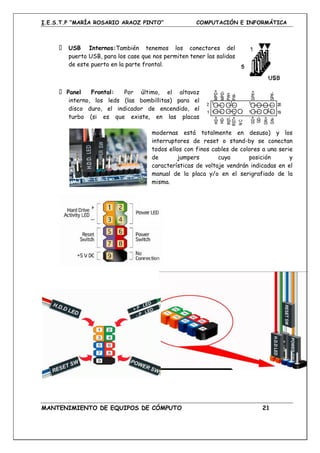

USB Internos:También tenemos los conectores del
puerto USB, para los case que nos permiten tener las salidas
de este puerto en la parte frontal.
Panel Frontal: Por último, el altavoz
interno, los leds (las bombillitas) para el
disco duro, el indicador de encendido, el
turbo (si es que existe, en las placas
modernas está totalmente en desuso) y los
interruptores de reset o stand-by se conectan
todos ellos con finos cables de colores a una serie
de jumpers cuya posición y
características de voltaje vendrán indicadas en el
manual de la placa y/o en el serigrafiado de la
misma.

Conector SATA: en la actualidad la tendencia en
discos duros es a usar unidades SATA por su velocidad
de transferencia de datos, estas unidades usan
conectores especiales para
la interface y para la
alimentación. Su conexión a
la mainboard lo hacen a
través de un conector como
se muestra en la figura de la
derecha.
7. Conectores Eléctricos
Es donde se conectan los cables para que la placa
base reciba la alimentación proporcionada por la
fuente. En las placas Baby-AT los conectores son
dos, que se colocan uno junto al otro, mientras
que en las ATX también son dos pero no se
conectan necesariamente uno cerca al otro.
El conector P1 de la fuente ATX, al igual que el
de la fuente BTX, suele tener formas rectangulares y
trapezoidales alternadas en algunos de los pines de tal forma
que sea imposible equivocar su orientación.
Una de las ventajas de las fuentes ATX es que
permiten el apagado del sistema por software; es decir,
que al pulsar "Apagar el sistema" en Windows el sistema
simplemente se apagará.
Hay que distinguir el conector de 20 pines de las fuentes ATX del conector de 24
pines de la fuente BTX. Aunque a la hora de conectarlos el procedimiento sea el
mismo
Además de estos conectores de alimentación a la placa que son típicos también
tenemos los conectores tipo FAN normalmente utilizado para el cooler del
microprocesador, de alguna tarjeta aceleradora o del mismo chipset. Normalmente
se pueden encontrar hasta tres de estos conectores distribuidos en diferentes
partes de la placa.
En las PENTIUM 4 en adelante encontraremos
además los conectores para la alimentación auxiliar de
+12V Que proporcional alimentación al micro procesador

MANTENIMIENTO DE EQUIPOS DE CÓMPUTO
23

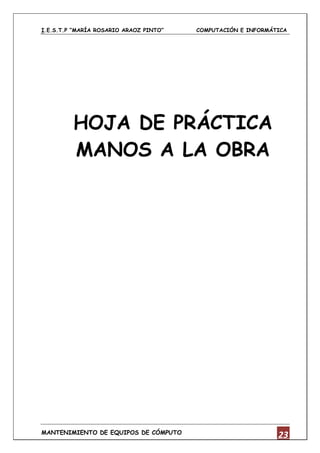

HOJA DE PRÁCTICA
MANOS A LA OBRA

MANTENIMIENTO DE EQUIPOS DE CÓMPUTO
24

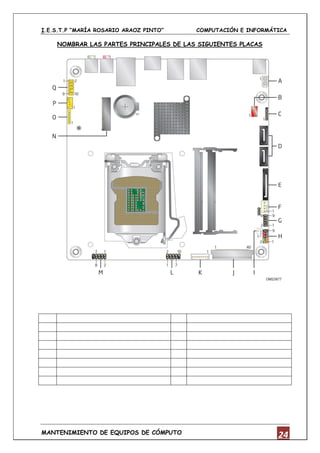

NOMBRAR LAS PARTES PRINCIPALES DE LAS SIGUIENTES PLACAS

PLACA Nº2

Actividad Práctica N°4
RECONOCIMIENTO DE PARTES DE LA PLACA BASE
El profesor entregará a los alumnos una placa base de diferentes características.
1 En la siguiente tabla indica cada uno de los conectores externos encontrados,
Conectores Externos Dispositivos a Conectar
2 En la siguiente tabla indica cada uno de los slot de expansión encontrada,
Conectores Internos Dispositivos a Conectar
3 ¿Cuál es el tipo de socket que tiene la placa base Nº1?
4 ¿Qué tipo de microprocesador se puede insertar en dicho socket?
5 ¿Cuántas ranuras de memoria tiene la placa base Nº2?
6 ¿Qué tipo de ranuras de memoria tiene LA PLACA Nº2?
7 ¿Qué tipo de fuente de alimentación utilizará la placa base Nº1?
8 ¿Qué conectores de alimentación tiene la placa base Nº1 Y Nº2?

AUTOEVALUACIÓN
1. La alimentación eléctrica de la BIOS depende de
a. La fuente de poder.
b. La interfaz que la comunica con el sistema.
c. No la necesita.
d. Una batería interna o pila.
e. Un jumper.
2. Cuantos pines tiene el conector de IDE en la Mainboard
a. 25
b. 34
c. 32
d. 33
e. 40
3. En el slot PCIeX puedo conectar:
a. Una tarjeta de red
b. Una tarjeta de sonido
c. Una Tarjeta grafica
d. Ninguna de las anteriores
e. Todas las anteriores
4. El puerto serial cuantos pines tiene
a. 5
b. 6
c. 9
d. 24
e. n.a
5. Cuáles de los siguientes zocalos corresponden a placas para la familia AMD
a. AMD2
b. PGA47
8c. LGA77
5d. FM2
e. AM3
6. El socket utilizado por los últimos INTEL CORE IX PGA se denomina:
a. 775
b. 1155

c. 478
d. AMD
e. AM3
7. ¿qué tipo de conector es indicado en la imagen
inferior?
a. USB
b. Serie
c. Paralelo
d. Ethernet
8. El siguiente conector corresponde a:
a. Puerto serial
b. Puerto paralelo
c. Puerto VGA
d. Puesto joystick
9. Indique que tipo de dispositivos se podrían utilizar en los conectores PS/2:
a. Impresora y Monitor
b. Parlantes y Micrófono
c. Teclado y Mouse
d. Diskettera y Disco Duro
e. N.A.
10. Indicar cuál de los siguientes conectores no sirve para conectar un Teclado
al mainboard:
a. Paralelo
b. PS/2
c. DIN-5 (AT)
d. USB

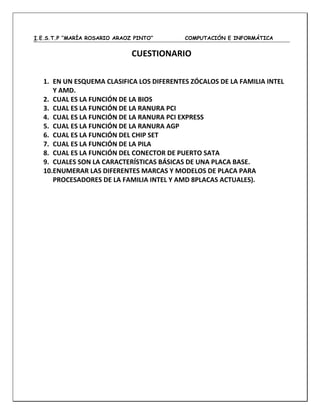

CUESTIONARIO
1. EN UN ESQUEMA CLASIFICA LOS DIFERENTES ZÓCALOS DE LA FAMILIA INTEL
Y AMD.
2. CUAL ES LA FUNCIÓN DE LA BIOS
3. CUAL ES LA FUNCIÓN DE LA RANURA PCI
4. CUAL ES LA FUNCIÓN DE LA RANURA PCI EXPRESS
5. CUAL ES LA FUNCIÓN DE LA RANURA AGP
6. CUAL ES LA FUNCIÓN DEL CHIP SET
7. CUAL ES LA FUNCIÓN DE LA PILA
8. CUAL ES LA FUNCIÓN DEL CONECTOR DE PUERTO SATA
9. CUALES SON LA CARACTERÍSTICAS BÁSICAS DE UNA PLACA BASE.
10.ENUMERAR LAS DIFERENTES MARCAS Y MODELOS DE PLACA PARA
PROCESADORES DE LA FAMILIA INTEL Y AMD 8PLACAS ACTUALES).

3 Placa base

Más contenido relacionado

La actualidad más candente

Similar a 3 Placa base

Más de Johan Silva Cueva

Último

3 Placa base
