La cámara de vigilancia Sarix IM10LW ofrece 1,2 megapíxeles, alta sensibilidad en condiciones de baja iluminación, amplio rango dinámico y tecnología anti-bloom en un tamaño compacto. Admite dos pistas de video simultáneas, compresión H.264 y MJPEG, detección de sabotaje, supresión de ventanas y conectividad con sistemas de video Pelco y de otros fabricantes.

1. ESPECIFICACIÓN DEL PRODUCTO soluciones de cámaras
Minidomos con IP Sarix® serie IM10LW con SureVision
INTERIORES, 1,2 MEGAPÍXELES, H.264, WDR Y RENDIMIENTO EN CONDICIONES DE
BAJA ILUMINACIÓN
Características del producto
• Resolución de hasta 1,2 megapíxeles (MPx) (1280 x 960)
• Hasta 30 imágenes por segundo (ips) a 1280 x 720
• Capacidades avanzadas en condiciones de baja iluminación
• Amplio rango dinámico con tecnología Anti-Bloom
• Modelos día/noche con filtro mecánico de corte de infrarrojo
• Tamaño compacto con burbuja de 7,6 cm (3 pulgadas)
• Objetivo de megapíxeles con enfoque automático y distancia focal
variable 2,8 ~ 10 mm
• Fácil instalación
• Compresión H.264 y MJPEG
• Sensibilidad hasta 0,0013 lux
• Línea de entrada y salida de audio con micrófono incorporado
• Power over Ethernet (PoE), IEEE 802.3af Clase 2
• Hasta 2 pistas de video simultáneas
• Visualización Web
• Estándares de IP abierta
El modelo Sarix® serie IM10LW es una cámara de IP de domo fijo para Análisis integrado
interiores de 1,2 megapíxeles diseñada con tecnología SureVision. El comportamiento Sabotaje en cámara de Pelco es una característica
SureVision ofrece un rendimiento avanzado en condiciones de poca luz, incluida de serie en las cámaras IM10LW. Este comportamiento detecta
amplio rango dinámico (WDR) y tecnología anti-bloom para una calidad de cambios de control en el campo de visión. Se activa una alarma si el
imagen líderes en el sector. La cámara de red fija para interiores incluye un objetivo se obstruye con pintura en aerosol, un paño o se cubre con una
filtro mecánico de corte de infrarrojos y tecnología anti-bloom para una tapa de objetivo. Cualquier reubicación no autorizada de la cámara
mayor sensibilidad en instalaciones con condiciones de poca luz. La también activa una alarma.
tecnología antibloom ajusta la imagen para crear la mejor reproducción
cuando se introduce una fuente de luz brillante en una escena oscura, por Interfaz Web
ejemplo el destello de unos faros durante el tráfico nocturno.
La serie IM10LW utiliza un navegador Web estándar para permitir una
La tecnología Sarix define la nueva generación de rendimiento de completa configuración y administración remota.
captura de video de seguridad, ofreciendo resolución en alta definición
(HD), capacidades avanzadas en condiciones de poca luz, tratamiento de Supresión de ventana
color coherente y gran potencia de procesamiento. Los archivos de video La supresión de ventana se utiliza para ocultar áreas de privacidad
con compresión H.264 son mucho más pequeños, lo que permite que el definida por el usuario que no puedan ser visualizadas por el operario. La
video en alta definición resulte mucho más asequible. serie IM10LW admite hasta cuatro ventanas suprimidas. Una zona
suprimida aparecerá en la pantalla como una ventana en gris.
Cámara de domo fijo
La serie IM10LW consta de un objetivo de megapíxeles integrado con Sistematización de video
enfoque automático y focal variable de 2,8 ~ 10 mm. Todos los modelos La serie IM10LW se conecta fácilmente con sistemas IP de Pelco e
incluyen una cámara dentro de una carcasa compacta para interiores híbridos como la versión 2.0 de Endura® (o posterior), la versión 4.2 de
lista para instalar. Digital Sentry® (o posterior) y Digital Sentry NVs. La cámara también
presenta conectividad de arquitectura abierta con software de otros
La serie IM10LW admite dos pistas de video simultáneas. Las dos fabricantes. Pelco ofrece una interfaz de programación de aplicaciones
pistas se pueden comprimir en formatos MJPEG y H.264 en diversas (API) que permite a los sistemas de otros fabricantes establecer interfaz
configuraciones de resolución. Las pistas pueden configurarse en una con las cámaras de red de Pelco.
variedad de velocidades de cuadros, frecuencias de bits y estructuras de
grupo de imágenes (GOP) a fin de lograr una administración del ancho de
banda adicional.
Firma registrada en la
Este documento puede haber sido actualizado desde la Organización Internacional de Normalización
Sistema de calidad ISO 9001
última traducción. Consulte el documento en inglés como
C2994es-ES / NEW 8-25-11
la fuente absoluta de la información más actual.

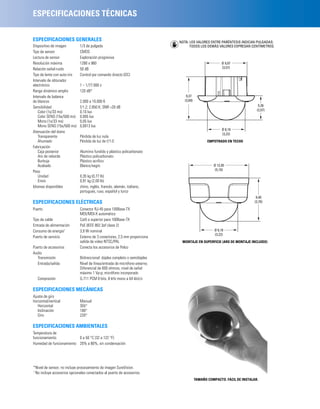

2. ESPECIFICACIONES TÉCNICAS
ESPECIFICACIONES GENERALES NOTA: LOS VALORES ENTRE PARÉNTESIS INDICAN PULGADAS;
Dispositivo de imagen 1/3 de pulgada TODOS LOS DEMÁS VALORES EXPRESAN CENTÍMETROS.
Tipo de sensor CMOS
Lectura de sensor Exploración progresiva
Resolución máxima 1280 x 960 Ø 9,07
Relación señal-ruido 50 dB (3,57)
Tipo de lente con auto-iris Control por comando directo (DC)
Intervalo de obturador
electrónico 1 ~ 1/77.000 s
Rango dinámico amplio 120 dB*
Intervalo de balance 9,37
de blancos 2.000 a 10.000 K (3,69) SARIX
Sensibilidad f/1.2; 2.850 K; SNR >20 dB 5,26
(2,07)
Color (1x/33 ms) 0,10 lux
Color SENS (15x/500 ms) 0,005 lux
Mono (1x/33 ms) 0,05 lux
Mono SENS (15x/500 ms) 0,0013 lux
Ø 8,18
Atenuación del domo
(3,22)
Transparente Pérdida de luz nula
Ahumado Pérdida de luz de f/1.0 EMPOTRADO EN TECHO
Fabricación
Caja posterior Aluminio fundido y plástico policarbonato
Aro de reborde Plástico policarbonato
Burbuja Plástico acrílico
Acabado Blanco/negro Ø 12,95
Peso (5,10)
Unidad 0,35 kg (0,77 lb)
Envío 0,91 kg (2,00 lb)
Idiomas disponibles chino, inglés, francés, alemán, italiano,
portugués, ruso, español y turco
9,40
ESPECIFICACIONES ELÉCTRICAS SARIX (3,70)
Puerto Conector RJ-45 para 100Base-TX
MDI/MDI-X automático
Tipo de cable Cat5 o superior para 100Base-TX
Entrada de alimentación PoE (IEEE 802.3af clase 2)
Consumo de energía† 3,9 W nominal Ø 8,18
(3,22)
Puerto de servicio Externo de 3 conectores, 2,5 mm proporciona
salida de video NTSC/PAL MONTAJE EN SUPERFICIE (ARO DE MONTAJE INCLUIDO)
Puerto de accesorios Conecta los accesorios de Pelco
Audio
Transmisión Bidireccional: dúplex completo o semidúplex
Entrada/salida Nivel de línea/entrada de micrófono externo;
Diferencial de 600 ohmios, nivel de señal
máximo 1 Vp-p; micrófono incorporado
Compresión G.711 PCM 8 bits, 8 kHz mono a 64 kbit/s
ESPECIFICACIONES MECÁNICAS
Ajuste de giro
horizontal/vertical Manual
Horizontal 355°
Inclinación 180°
Giro 220°
ESPECIFICACIONES AMBIENTALES
Temperatura de
funcionamiento 0 a 50 °C (32 a 122 °F)
Humedad de funcionamiento 20% a 80%, sin condensación
*Nivel de sensor; no incluye procesamiento de imagen SureVision.
†
No incluye accesorios opcionales conectados al puerto de accesorios.
TAMAÑO COMPACTO. FÁCIL DE INSTALAR.

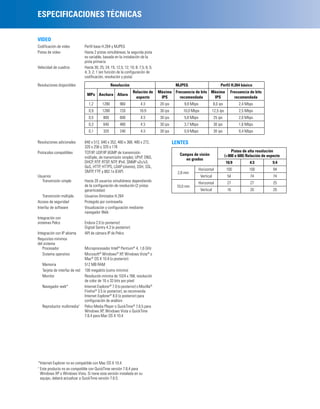

3. ESPECIFICACIONES TÉCNICAS
VIDEO
Codificación de video Perfil base H.264 y MJPEG
Pistas de video Hasta 2 pistas simultáneas; la segunda pista
es variable, basada en la instalación de la
pista primaria
Velocidad de cuadros Hasta 30; 25; 24; 15; 12,5; 12; 10; 8; 7,5; 6; 5;
4; 3; 2; 1 (en función de la configuración de
codificación, resolución y pista)
Resoluciones disponibles Resolución MJPEG Perfil H.264 básico
Relación de Máxima Frecuencia de bits Máxima Frecuencia de bits
MPx Anchura Altura
aspecto IPS recomendada IPS recomendada
1,2 1280 960 4:3 20 ips 9,8 Mbps 8,0 ips 2,4 Mbps
0,9 1280 720 16:9 30 ips 10,0 Mbps 12,5 ips 2,5 Mbps
0,5 800 600 4:3 30 ips 5,8 Mbps 25 ips 2,0 Mbps
0,3 640 480 4:3 30 ips 3,7 Mbps 30 ips 1,6 Mbps
0,1 320 240 4:3 30 ips 0,9 Mbps 30 ips 0,4 Mbps
Resoluciones adicionales 640 x 512, 640 x 352, 480 x 368, 480 x 272, LENTES
320 x 256 y 320 x 176
Protocolos compatibles TCP/IP, UDP/IP (IGMP de transmisión Pistas de alta resolución
Campos de visión (>800 x 600) Relación de aspecto
múltiple, de transmisión simple), UPnP, DNS, en grados
DHCP, RTP, RTSP, NTP, IPv4, SNMP v2c/v3, 16:9 4:3 5:4
QoS, HTTP, HTTPS, LDAP (cliente), SSH, SSL,
Horizontal 100 100 94
SMTP, FTP, y 802.1x (EAP) 2,8 mm
Usuarios Vertical 54 74 74
Transmisión simple Hasta 20 usuarios simultáneos dependiendo Horizontal 27 27 25
de la configuración de resolución (2 pistas 10,0 mm
garantizadas) Vertical 16 20 20
Transmisión múltiple Usuarios ilimitados H.264
Acceso de seguridad Protegido por contraseña
Interfaz de software Visualización y configuración mediante
navegador Web
Integración con
sistemas Pelco Endura 2.0 (o posterior)
Digital Sentry 4.3 (o posterior)
Integración con IP abierta API de cámara IP de Pelco
Requisitos mínimos
del sistema
Procesador Microprocesador Intel® Pentium® 4, 1,6 GHz
Sistema operativo Microsoft® Windows® XP, Windows Vista® o
Mac® OS X 10.4 (o posterior)
Memoria 512 MB RAM
Tarjeta de interfaz de red 100 megabits (como mínimo)
Monitor Resolución mínima de 1024 x 768, resolución
de color de 16 o 32-bits por píxel
Navegador web* Internet Explorer® 7.0 (o posterior) o Mozilla®
Firefox® 3.5 (o posterior); se recomienda
Internet Explorer® 8.0 (o posterior) para
configuración de análisis
Reproductor multimedia† Pelco Media Player o QuickTime® 7.6.5 para
Windows XP, Windows Vista o QuickTime
7.6.4 para Mac OS X 10.4
*Internet Explorer no es compatible con Mac OS X 10.4.
†
Este producto no es compatible con QuickTime versión 7.6.4 para
Windows XP o Windows Vista. Si tiene esta versión instalada en su
equipo, deberá actualizar a QuickTime versión 7.6.5.

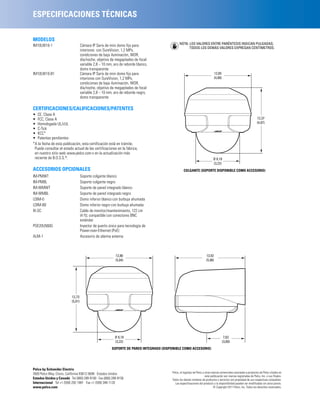

4. ESPECIFICACIONES TÉCNICAS
MODELOS
NOTA: LOS VALORES ENTRE PARÉNTESIS INDICAN PULGADAS;
IM10LW10-1 Cámara IP Sarix de mini domo fijo para
TODOS LOS DEMÁS VALORES EXPRESAN CENTÍMETROS.
interiores con SureVision, 1,2 MPx,
condiciones de baja iluminación, WDR,
día/noche, objetivo de megapíxeles de focal
variable 2,8 ~ 10 mm, aro de reborde blanco,
domo transparente
IM10LW10-B1 Cámara IP Sarix de mini domo fijo para 12,65
interiores con SureVision, 1,2 MPx, (4,98)
condiciones de baja iluminación, WDR,
día/noche, objetivo de megapíxeles de focal
variable 2,8 ~ 10 mm, aro de reborde negro,
domo transparente
CERTIFICACIONES/CALIFICACIONES/PATENTES
• CE, Clase A
• FCC, Clase A 12,37
• Homologada UL/cUL (4,87)
• C-Tick
• KCC*
• Patentes pendientes
*A la fecha de esta publicación, esta certificación está en trámite.
Puede consultar el estado actual de las certificaciones en la fábrica,
en nuestro sitio web www.pelco.com o en la actualización más
reciente de B.O.S.S.®. Ø 8,18
(3,22)
ACCESORIOS OPCIONALES COLGANTE (SOPORTE DISPONIBLE COMO ACCESORIO)
IM-PMWT Soporte colgante blanco
IM-PMBL Soporte colgante negro
IM-WMWT Soporte de pared integrado blanco
IM-WMBL Soporte de pared integrado negro
LDIM-0 Domo inferior blanco con burbuja ahumada
LDIM-B0 Domo inferior negro con burbuja ahumada
IX-SC Cable de monitor/mantenimiento, 122 cm
(4 ft); compatible con conectores BNC
estándar
POE20U560G Inyector de puerto único para tecnología de
Power-over-Ethernet (PoE)
ALM-1 Accesorio de alarma externa
12,80 13,92
(5,04) (5,98)
12,73
(5,01)
Ø 8,18 7,62
(3,22) (3,00)
SOPORTE DE PARED INTEGRADO (DISPONIBLE COMO ACCESORIO)
