Los HMI son lámparas que emiten una luz similar al sol. Requieren un balasto para funcionar de manera segura. Existen diferentes tipos de HMI según su potencia e intensidad lumínica, desde 18KW hasta 575W, para adaptarse a diferentes necesidades de iluminación. Se usan diversos accesorios para montar y orientar correctamente los proyectores HMI.

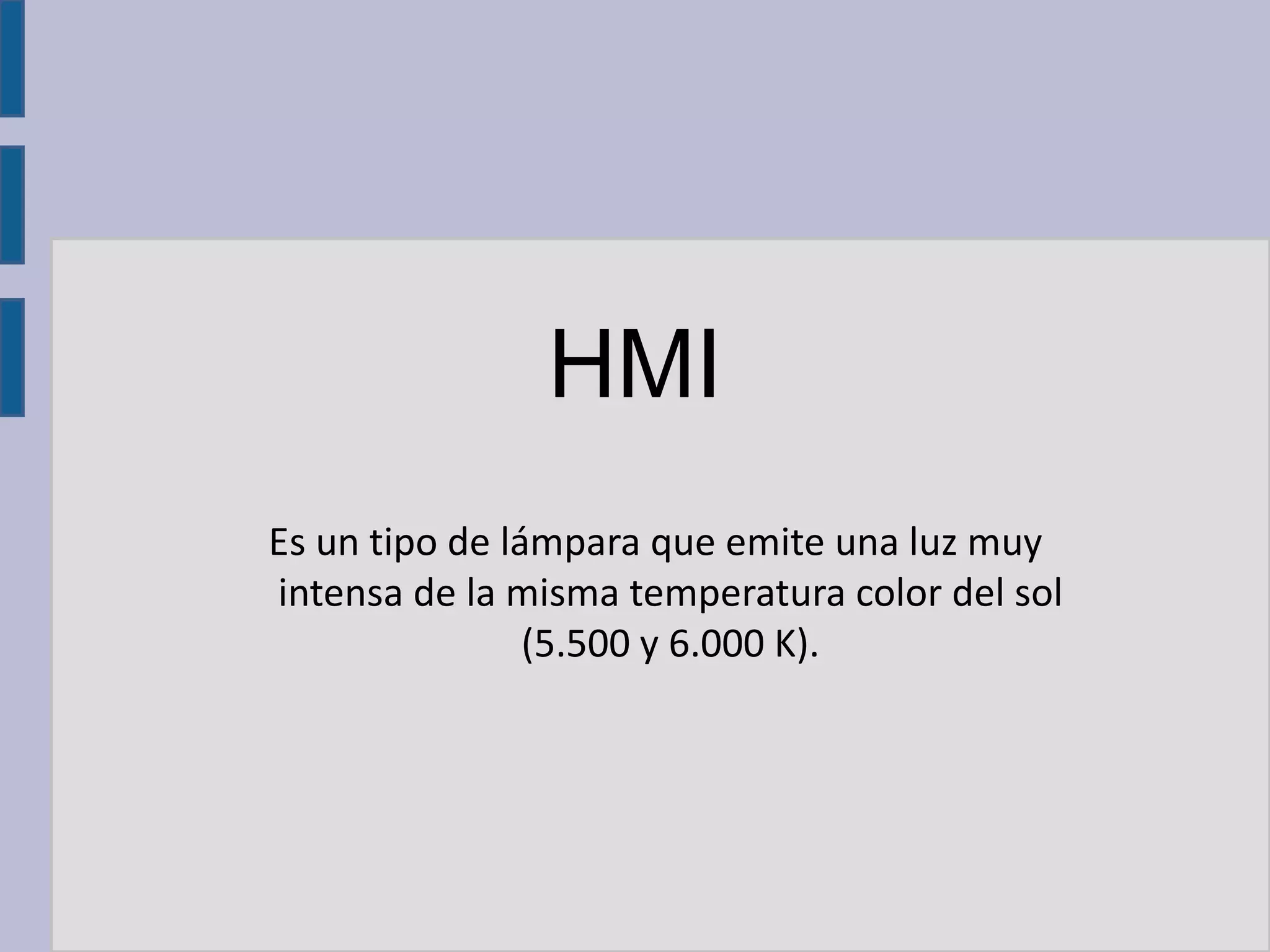

1. HMI
Es un tipo de lámpara que emite una luz muy
intensa de la misma temperatura color del sol
(5.500 y 6.000 K).

2. DESCRIPCIÓN
Poseen ampollas de
cuarzo rellenas de gas,
disponen de dos
electrodos, entre los
que se realizan
periódicas descargas
de corriente que
provocan la radiación
luminosa.

3. AJUSTES DE POTENCIA
Los HMI modernos permiten que
sean ajustables sus índices de
potencia hasta en un 40%, lo cual
corresponde a un 30% de salida
de luz. En estas condiciones
siempre hay un pequeño cambio
en la temperatura de color. En
condiciones normales un
descenso en el voltaje hará que el
cambio de color derive a un tono
más frío.

4. CEBADOR O BALAST
•
Todos los HMI requieren un
cebador o balast. Este incluye
un estater que funciona como
un limitador de corriente. El
voltaje típico está entre los
200 v. Cuando una lámpara ya
está caliente, se necesitan
voltajes muchos mayores para
poder ionizar el espacio
presurizado. Por esta razón
algunos HMI no se pueden
mover mientras están
calientes.

5. CEBADOR LIBRE DE PARPADEOS
El desarrollo más significativo es
el nuevo cebador “libre de
parpadeos” (flicker free), que
provee al rodaje menos
parpadeo a cualquier velocidad
de cámara. Estas unidades
operan a un nivel de ruido
significativamente más alto.

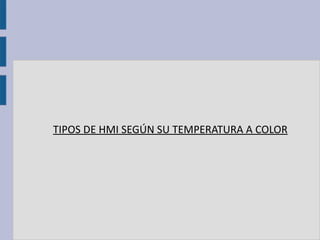

6. TIPOS DE HMI SEGÚN SU TEMPERATURA A COLOR

7. HMI DE 18 Y 12K: Son las luces de fresnel más potentes, producen una luz muy marcada y
limpia. Ideales para cubrir áreas muy grandes, o cuando hay necesidad de niveles de luz
alto para un rodaje de alta velocidad. Son muy útiles para efectos de luz día. Queman
aproximadamente a una temperatura color de 5.500 K.
CARACTERISTICAS PRINCIPALES
●
Capacidad 18000W/12000W
●
Voltaje 220-240V
●
Lentes Fresnel Diam 625mm
●
Peso 81Kg
●
Tipo de lámpara: 18KW/12Kw DE 5600K
●
Portalámpara Double Ended Spring
●
Perno (spigot) 28mm
●
Luminaria Clase I IP20
●
Rango de operación 30°-0°-30°

8. HMI DE 6 Y 8K: Sustituye las luces más grandes, en donde el área que debe cubrirse es
más pequeña. Producen un brillo agudo y claro con buena difusión. Como luces principales
sirven como luz de ventana, sol, etc.
CARACTERISTICAS
PRINCIPALES:
• Capacidad 6Kw
• Voltaje 220-240V
• Lente Protección Diam 420mm
• Peso 30.3Kg
• Tipo de lámpara: 6000W SE 5600K
• Portalámpara GX38
• Perno (Spigot) 28mm
• Luminaria Clase I IP23
• Rango de operación 38°-0°-38°

9. HMI DE 4 Y 2,5K: Son generalmente luces de intensión, y pueden suplir a las luces de
tungsteno de 5K Y 10K. Se pueden transportar fácilmente y colocar en plataformas y/o en
algunos lugares angostos.
CARACTERISTICAS PRINCIPALES:
• Capacidad 4Kw/2.5Kw
• Voltaje 220-240V
• Lente Protección Diam 335mm
• Peso 19.6Kg
• Tipo de lámpara: 4Kw/2.5Kw SE 5600K
• Portalámpara G38
• Perno (Spigot) 28mm
• Luminaria Clase I IP23
• Rango de operación 45°-0°-45°

10. HMI DE 1,2K Y UNIDADES MÁS PEQUEÑAS (575): Son unidades versátiles, ligeras y
bastante compactas, se pueden usar para una gran variedad de situaciones.
CARACTERISTICAS
PRINCIPALES:
• Capacidad 1200W
• Voltaje 220-240V
• Lente Protección Diam 265mm
• Peso 12.7Kg
• Tipo de lámpara: 1200W SE 5600K
• Portalámpara G38
• Perno (spigot) 28mm
• Luminaria Clase I IP23
• Rango de operación 45°-0°-45°

11. A C C E S O R IO S
P A R A M O N TA J E
DE
P R O YE C T O R E S

12. PANTÓGRAFO: Accesorio de suspensión que puede subir y bajar, permaneciendo el
proyector ajustado.

13. MORDAZA PARA TUBO O ABRAZADERA: Accesorios diversos de sujeción, que llevan
adaptada una espiga o encaje para un proyector, pueden fijarse a la barra de
cualquier estructura, tubería, listón de madera, hoja de puerta, barandilla, etc.

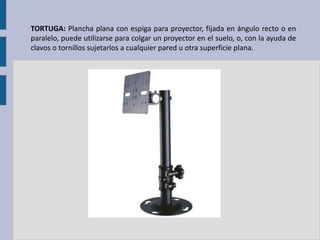

14. TORTUGA: Plancha plana con espiga para proyector, fijada en ángulo recto o en
paralelo, puede utilizarse para colgar un proyector en el suelo, o, con la ayuda de
clavos o tornillos sujetarlos a cualquier pared u otra superficie plana.

15. BARRA DE PROLONGACION: Tubos de formas diversas que pueden fijarse por
uno de sus lado y en el otro una espiga o encaje para un proyector.

16. BRAZO PORTAPROYECTOR: Accesorio para colocar a menor altura el proyector,
fijarlo a una barra vertical, o bien para colocar un segundo proyector a un
trípode.

17. TORO: Accesorio para emplazar dos o tres proyectores en un trípode; lleva una
espiga central.

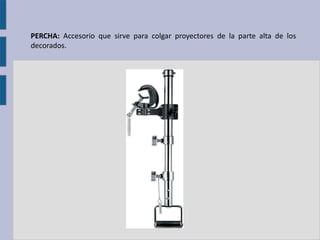

18. PERCHA: Accesorio que sirve para colgar proyectores de la parte alta de los
decorados.

19. VENTOSA: Se utiliza para fijar elementos del equipo sobre cualquier superficie
lisa que no sea porosa, en particular en la parte exterior de automóviles.

20. BARRICUDAS: Tubo extensible que puede fijarse firmemente entre el piso y el
techo o entre dos paredes, tanto para colocar proyectores directamente o para
hacer un entramado de tubos, del que prenden los proyectores mediante
tornillos de presión.

21. TRIPODE “CENTURY”: Utilizado para colocar banderas y otros accesorios para
ajustar el haz luminoso, tiene las tres patas de altura diferente para poder, si es
necesario, agrupar varios de ellos sin que las patas de uno moleste a la de los otros.

22. ROTULAS DE ARTICUACION, “CEFERINOS”: Pares de discos circulares con hondos
canales para fijar banderas, de forma que puedan colocarse exactamente en la
posición deseada. Puede combinarse dos de ellas, fijadas en barras de extensión,
para que el accesorio sea más manejable.

23. ESPIGA DE ADAPTACION: Dispositivo para utilizar un trípode de iluminación
como un trípode de cámara.

24. BRAZO DE JIRAFA: Accesorio para colocar un proyector en alto, alguna distancia del
trípode.

25. BASE PLANA: Soporte que puede fijarse en la pared utilizando cinta adhesiva
fuerte, no se pueden pegar en lugares que se puedan dañar al despegar la cinta.
