1. UNIVERSIDAD NACIONAL DE CAJAMARCA
INGENIERIA DE MINAS – CICLO III
Cap.1,Introducción
Por: Ing. Juan Andrés Rosas Guzmán

2. Geología
hidráulicas e ingenieriles de los
materiales provenientes del
medio geológico, aplicadas a las
obras de Ingeniería Civil.
Estudia la composición y constitución de la corteza terrestre, los
fenómenos de geología, investiga la historia y evolución de las actividades
de la tierra desde los tiempos más remotos hasta el momento actual. La
Geología es la ciencia que estudia la Geosfera, es decir, estudia la parte
interna y externa del globo terrestre.
Ramas Principales De La Geología
Geotecnia
Se encarga del estudio de las
propiedades mecánicas ,
Geología estructural
Se dedica a estudiar la corteza terrestre,
sus estructuras y su relación en las rocas
que las contienen. Estudia la geometría
de las formaciones rocosas y la posición
en que aparecen en superficie.

3. Ramas Principales De La Geología
Gemología
La gemología es la ciencia, arte y
profesión de identificar y evaluar
las gemas.
Geoquímica
Rama de la geología que estudia la
composición y el comportamiento
químico de la Tierra, determinando la
abundancia absoluta y relativa de los
elementos químicos en el globo
terráqueo
Geomorfología
Tiene por objeto la descripción y la
explicación del relieve terrestre,
continental y marino, como resultado de
la interferencia de los agentes
atmosféricos sobre la superficie terrestre.
Geofísica
Estudia la Tierra desde el punto de vista
de la física y su objeto de estudio está
formado por todos los fenómenos
relacionados con la estructura,
condiciones físicas e historia evolutiva
de la Tierra.

4. Ramas principales De La Geología
Hidrogeología
Rama de las ciencias geológicas que
estudia las aguas subterráneas en lo
relacionado con su origen, su
circulación, sus condicionamientos
geológicos, su interacción con los
suelos, rocas y humedales
Sismología
Se encarga del estudio de
terremotos y la propagación de
las ondas elásticas (sísmicas),
que estos generan, por el
interior y la superficie de la
Tierra.
Sedimentología
se encarga de estudiar los
procesos de formación, transporte
y depósito de materiales que se
acumulan como sedimentos en
ambientes continentales y
marinos y que normalmente
forman rocas sedimentarias.
Geomorfología
Tiene por objeto la descripción y la
explicación del relieve terrestre,
continental y marino, como
resultado de la interferencia de los
agentes atmosféricos

5. Las Principales Ciencias Relacionadas Con La
Geología
Biología: Ciencia que estudia los seres
vivos, incluyendo los vegetales. Para tener
un conocimiento cabal de los fósiles
animales y vegetales.
Química o Fisicoquímica: Es la
ciencia que estudia la composición y
relación física de los elementos
químicos existentes en la
naturaleza. Esta ciencia es de suma
importancia para la Geología ya que
es la base para la descripción y
entendimiento de la mayoría de
eventos geológicos

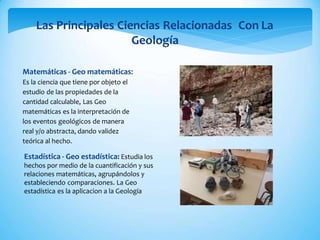

6. Las Principales Ciencias Relacionadas Con La
Geología
Matemáticas - Geo matemáticas:
Es la ciencia que tiene por objeto el
estudio de las propiedades de la
cantidad calculable, Las Geo
matemáticas es la interpretación de
los eventos geológicos de manera
real y/o abstracta, dando validez
teórica al hecho.
Estadística - Geo estadística: Estudia los
hechos por medio de la cuantificación y sus
relaciones matemáticas, agrupándolos y
estableciendo comparaciones. La Geo
estadística es la aplicacion a la Geología

7. Un equipo internacional de investigadores liderado
por el Consejo Superior de Investigaciones
Científicas (CSIC), en España, ha desarrollado una
herramienta que permite hacer un seguimiento casi
en tiempo real del recorrido del magma de un
volcán hacia la superficie y estimar cuándo y dónde
se va a producir la erupción.
Este sistema combina los datos ofrecidos por las
estaciones de GPS con un modelo matemático que,
a diferencia del resto de herramientas empleadas
actualmente, no asume ninguna forma determinada
para la masa de magma en ascensión. Esto permite
obtener información sobre la actividad del volcán en
apenas 15 minutos.
Estudios Actuales En La Geología

8. Geología En Proyectos Civiles
Proyectos Hidráulicos
•Posos de punto captación.
•Centrales Hidroeléctricas.
•Cimentación de presas.
•Obras de control fluvial.
Proyectos Viales
•Perforación de lumbreras.
•Cimentación de puentes.
•Campos de aviación.
•Carreteras.

9. Geología En Proyectos Civiles
Proyectos De Edificaciones
.Zapata
.Fundaciones
.Túneles subterráneos
Proyectos Sanitarios
. Diseño de alcantarillado sanitario
.Diseño de alcantarillado fluvial
. Diseño de plantas de agua

10. La geología es la disciplina encargada de estudiar las particularidades de la Tierra.
Es de enorme relevancia porque puede ser de gran utilidad para diversas
actividades humanas, actividades relacionadas con la extracción de determinados
recursos minerales, recursos energéticos, recursos hídricos, etc. La geología
también se orienta a entender diversos fenómenos que se suceden en la corteza
terrestre y a partir de este conocimiento evitar algunas tragedias humanitarias que
se siguen a la aparición de erupciones volcánicas, terremotos, maremotos, entre
otros .
Importancia De La Geología

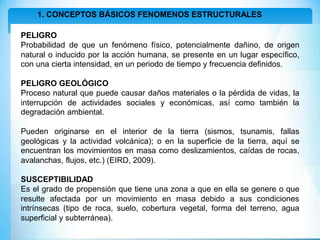

11. 1. CONCEPTOS BÁSICOS FENOMENOS ESTRUCTURALES
PELIGRO
Probabilidad de que un fenómeno físico, potencialmente dañino, de origen
natural o inducido por la acción humana, se presente en un lugar específico,
con una cierta intensidad, en un periodo de tiempo y frecuencia definidos.
PELIGRO GEOLÓGICO
Proceso natural que puede causar daños materiales o la pérdida de vidas, la
interrupción de actividades sociales y económicas, así como también la
degradación ambiental.
Pueden originarse en el interior de la tierra (sismos, tsunamis, fallas
geológicas y la actividad volcánica); o en la superficie de la tierra, aquí se
encuentran los movimientos en masa como deslizamientos, caídas de rocas,
avalanchas, flujos, etc.) (EIRD, 2009).
SUSCEPTIBILIDAD
Es el grado de propensión que tiene una zona a que en ella se genere o que
resulte afectada por un movimiento en masa debido a sus condiciones
intrínsecas (tipo de roca, suelo, cobertura vegetal, forma del terreno, agua
superficial y subterránea).

12. 3. PELIGROS NATURALES
•CAÍDAS
•VUELCOS
•DESLIZAMIENTOS
•DESPLAZAMIENTOS LATERALES
•FLUJOS
MOVIMIENTOS EN MASA
•MOVIMIENTOS COMPLEJOS
•REPTACIONES
•ARENAMIENTO
•HUNDIMIENTO
•EROSIÓN DE LADERAS
•EROSIÓN DE RIBERAS
OTROS GEOLÓGICOS
GEOLOGICOS
•CAIDAS DE CENIZAS (TEFRAS)
•FLUJOS PIROCLASTICOS
•FLUJOS DE LAVAS
•LAHARES
•COLAPSO Y DEBRICE AVALANCHE
•DOMOS
VOLCANICOS
SISMICOS
•GASES VOLCANICOS
•SISMOS Y TSUNAMIS
•LICUEFACCION
•FALLAMIENTOS
INUNDACIONES :FLUVIAL, COSTERA, LAGUNAR (Geohidrológicos)
DESERTIFICACION, SEQUÍA, SALINIZACIÓN
HELADAS, GRANIZADAS
HIDROMETEO-
ROLOGICOS
HURACANES, TORMENTAS ELÉCTRICAS, RAYOS, TORNADOS
EPIDEMIAS
BIOLÓGICOS

13. 3.1. MOVIMIENTOS EN MASA
Desprendimientos de rocas, Derrumbes,
avalanchas de nieve
CAÍDAS
VUELCOS De bloques, de estratos (Toppling).
DESLIZAMIENTOS
FLUJOS
Rotacional, traslacional
Flujos de lodo, de detritos (huaicos);
avalanchas de rocas, avalanchas de detritos;
flujos de tierra
REPTACIÓN Reptación de suelos
DESPLAZAMIENTO
LATERAL
Expansión lateral o lateral spreads
Deslizamiento-flujo, caída de rocas- avalancha
MOVIMIENTOS
COMPLEJOS

14. 3.1.1. CAÍDAS O DESPRENDIMIENTOS DE ROCAS
Cuando se separa una masa, fragmento de roca y el
desplazamiento es a través del aire o caída libre, a saltos o rodando.
Se producen por rocas muy meteorizadas y fracturadas, sismos.

15. 3.1.2. DERRUMBES
Desplome de una masa de roca, suelo o ambos
por gravedad, sin presentar una superficie o
plano definido de ruptura, y más bien una zona
irregular. Se producen por lluvias intensas,
erosión fluvial; rocas muy meteorizadas y
fracturadas.
Sector Amata
Carretera Cuajone-Quellaveco

16. 3.1.3. DESLIZAMIENTOS
Movimientos que se producen al superarse la resistencia al corte de un material
(suelo, roca o ambos), a lo largo de una o más superficies de ruptura, y donde la
masa original se desliza a distancias variables. La velocidad con que ocurren es
variable, pudiendo ser lentos, progresivos, hasta violentos o súbitos.
Existen dos tipos: rotacionales y traslacionales
¿QUÉ LOS PRODUCE?
• Rocas muy fracturadas y
alteradas o suelos poco
coherentes
• Saturación de suelos o roca
alterada por intensas lluvias
Deforestación de tierras
Erosión fluvial
Erosión de laderas (cárcavas)
Modificación de taludes de
corte
•
•
•
•
• Actividad Sísmica y volcánica

17. 3.1.4. FLUJOS
Movimientos rápidos de material que se
comporta como una masa viscosa.
Van desde extremadamante lentos a
extremadamente rápidos, principalmente en
suelos (poco frecuentes en rocas).
Pueden ser canalizados o no canalizados.
Tipos:
a) Flujos de Lodo
b) Flujos de detritos (huaicos)
c) Avalanchas de rocas y detritos
d) Crecida de detritos
e) Flujos secos
f) Lahares (por actividad volcánica)

18. 3.1.5. REPTACIÓN DE SUELOS
Movimiento lento del terreno, donde no se distingue
una superficie de falla definida y solo desplazamientos
de pocos cm/ año.
Se deben a ciclos húmedos y secos (congelamiento y
descongelamiento) del suelo superficial.
Pueden preceder a un movimiento más rápido o
violento como otro flujo, deslizamiento, derrumbe o
movimiento complejo.
Sector Irhuara, Chojata

19. 3.1.6. MOVIMIENTO COMPLEJO
Combinación de dos o más tipos de movimientos en
masa.
Los más comunes en la región Moquegua son:
• Deslizamiento-flujo
• Derrumbe-flujo
Cerro Rumicruz

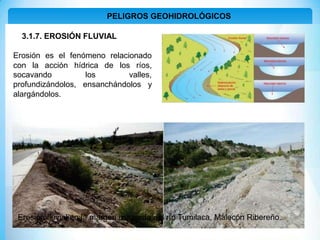

20. PELIGROS GEOHIDROLÓGICOS
3.1.7. EROSIÓN FLUVIAL
Erosión es el fenómeno relacionado
con la acción hídrica de los ríos,
socavando los valles,
profundizándolos, ensanchándolos y
alargándolos.
Erosión fluvial en la margen izquierda del río Tumilaca, Malecón Ribereño.

21. 3.1 PELIGROS GEOHIDROLÓGICOS
3.1.8. INUNDACIÓN FLUVIAL
Las inundaciones se producen debido a la gran cantidad de precipitación caída en
zonas de montañas, al concentrarse en los cursos de ríos y quebradas
sobrepasan sus capacidades de carga, provocando desbordes e inundación de
tierras adyacentes.
Área sujeta a inundaciones en la margen derecha del río Moquegua, sector Santa Ana-Moquegua

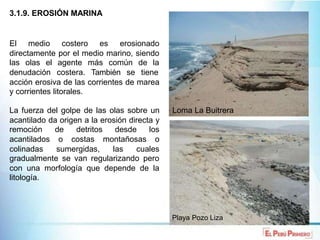

22. 3.1.9. EROSIÓN MARINA
El medio costero es erosionado
directamente por el medio marino, siendo
las olas el agente más común de la
denudación costera. También se tiene
acción erosiva de las corrientes de marea
y corrientes litorales.
La fuerza del golpe de las olas sobre un Loma La Buitrera
acantilado da origen a la erosión directa y
remoción de detritos desde los
acantilados o costas montañosas o
colinadas sumergidas, las cuales
gradualmente se van regularizando pero
con una morfología que depende de la
litología.
Playa Pozo Liza

23. 3.1 OTROS PELIGROS GEOLÓGICOS

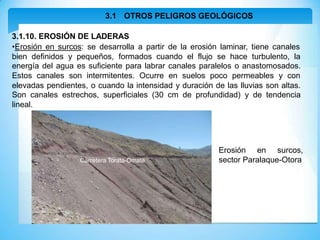

3.1.10. EROSIÓN DE LADERAS
•Erosión en surcos: se desarrolla a partir de la erosión laminar, tiene canales
bien definidos y pequeños, formados cuando el flujo se hace turbulento, la
energía del agua es suficiente para labrar canales paralelos o anastomosados.
Estos canales son intermitentes. Ocurre en suelos poco permeables y con
elevadas pendientes, o cuando la intensidad y duración de las lluvias son altas.
Son canales estrechos, superficiales (30 cm de profundidad) y de tendencia
lineal.
Erosión en surcos,
sector Paralaque-Otora
Carretera Torata-Omate

24. • Erosión en cárcavas: son canales o zanjas más
profundos y de mayor dimensión, por las que
discurre agua durante y poco después de haberse
producido una lluvia.
La intensidad y amplitud de la formación de
cárcavas guardan una intima relación con la
cantidad de agua de escurrimiento (intensidad de
las precipitaciones) y de la velocidad de esta,
además están reguladas por las características
del suelo (permeabilidad, cohesión), el relieve, el
clima y la cobertura vegetal.
Sus dimensiones son variadas, desde estrechas y
poco profundas (< 1 m), hasta muy amplias y de
varios metros de profundidad.
Un intenso patrón de erosión en cárcavas, surcos
y laminar se denomina tierras malas o “Bad
Lands”

26. Tecnologías de
Información Geográfica
Aplicado al Catastro
Minero y Geológico
Ing. César A. Quispe Huaccachi

27. Otorgar Concesiones Mineras
Investigación Geológica Minera
Objetivo institucional

28. ¿QUÉ
INVESTIGA?
A través de sus tres líneas
geológicas investiga:
 Geología
 Paleontología
 Geoquímica
 Metalogenia
 Hidrogeología
 Peligros Geológicos
 Patrimonio Geológico
 Geotermia

29.  Geología Regional
PALEONTOLOGÍA
CARTA
GEOLÓGICA
boletines
GEOLOGÍA
MARINA
ESTUDIOS
ANTÁRTICOS
GEOCRONOLOGÍA
LITOGEOQUÍMICA
GEOSUELOS
FALLAS
REGIONALES
GEOLOGÍA
REGIONAL

30.  Recursos Minerales y
Energéticos
GEOQUÍMICA
GEOTERMIA
ROCA MINERAL
INDUSTRIAL
ASISTENCIA
TÉCNICA
PROSPECCIÓN
DE ANAPS
GEOFÍSICA
METALOGENIA

31.  Geología Ambiental y
Riesgo Geológico HIDROGEOLOGÍA
PATRIMONIO
GEOPARQUE
MONITOREO
VOLCÁNICO
ASISTENCIA
TÉCNICA
NEOTECTÓNICA
PELIGROS
GEOLÓGICOS

32.  Laboratorio y Teledetección
Espectrómetro de
FluorescenciaAtómica
EspectrómetrodeAbsorciónatómica
conhornodegrafito(AAS)
EspectrómetrodeAbsorción
atómica(AAS)
Espectrómetro de masas
(ICP-MS)

33. LOS PELIGROS
VOLCÁNICOS

34. MAPA DE PELIGROS POR LAHARES
ZONA DE ALTO PELIGRO (ROJO)
Puede ser afectada por lahares de
hasta 5 millones de m3, asociadas a
erupciones con pequeñas. La
posibilidad de ocurrencia es alta, por lo
menos una cada siglo.
ZONA DE MODERADO PELIGRO
(NARANJA)
Puede ser afectada por lahares de 10
millones de m3.
ZONA DE BAJO PELIGRO
(AMARILLO)
Puede ser afectada por lahares de 20
millones de m3.
Lahares de > 10 millones de m3,
estarían asociadas a erupciones con
grandes. La posibilidad de ocurrencia
es baja, en rango de miles de años.

36. APORTES DEL OVI EN LA GESTIÓN DEL RIESGO
COM COM: Comunicación con
Comunidades
Conjunto de acciones cuyo fin es que la
información y conocimiento que genera el
INGEMMET, sea utilizada por la sociedad,
de forma correcta y oportuna.
Para ello implementamos una estrategia
comunicacional integral:
- Emisión de reportes de monitoreo.
- Comunicados conjuntos (INGEMMET-
IGP).
- Notas de prensa.
- Informes técnicos sobre evolución del
proceso eruptivo.
- Alertas Tempranas ante dispersión
de ceniza.

37. MONITOREO EN TIEMPO
REAL

38. 10. CONCLUSIONES
Los trabajos sobre peligro geológico en INGEMMET están dirigidos a:
- Identificar las zonas afectadas por peligros geológicos (Mapas de Peligros y
susceptibilidad).
- Determinar zonas críticas.
- Evaluar la seguridad física de zonas pobladas e infraestructura ante peligros
geológicos (medidas de prevención, mitigación, reubicación, etc.).
- Brindar información a GoRe, municipios, para que realicen planes de
emergencia, trabajos de prevención, ZEE y OT, con el fin de mitigar daños y
evitar desastres.
- Declarar zonas de emergencia por peligro inminente por peligros geológicos.
- Sensibilizar a la población sobre los peligros geológicos a los cuales están
expuestos en su comunidad.
- La información de peligros geológicos es útil para la: planificación urbana de
ciudades, desarrollo de proyectos de ingeniería, prevención de desastres y
cambio climático, conservación del patrimonio, planeamiento de minas, etc.

39. Tectónica de Placas
• Estructura de la Tierra
•Teoría de Tectónica de Placas
• Deriva Continental y Expansión Oceánica
• Tectónica de Placas vs. actividad magmática
• volcanismo y clima

40.  La mayoría de la gente conoce el movimiento de la Tierra
en torno al Sol y su movimiento de rotación
 Pero cuánto se sabe sobre el movimiento de los continentes
y océanos sobre la superficie del planeta?
 Los volcanes y los sismos así como la formación de
montañas e islas son algunos resultados de este
movimiento.

41.  La mayoría de estos cambios en la superficie del
planeta son sumamente lentos a escala humana y por
lo tanto casi imperceptibles a la vista.
 La idea de que las masas continentales se han
separado, juntado y movido hacia diferentes partes
del globo forma parte de la:
– Teoría de la Tectónica de Placas.

42. Tectónica de Placas
Teoria unificadora de las Ciencias de la Tierra
La porción externa de la Tierra está
compuesta por alrededor de 20 “placas” (~ 100
km espesor), conformando la litósfera, las
cuales se mueven relativamente entre si
•Este movimiento litosférico es el responsable
de los sismos y de los procesos orogénicos

43. Distribución actual de las Placas

44. Teoría de Tectónica de Placas
Influencia en las ciencias geológicas:
 Concepto revolucionario comparable a la
Teoría Evolutiva de Darwin en Biología
 Proporciona un marco para:
– interpretar muchos aspectos/procesos de la Tierra a
escala global
– relacionar muchos fenómenos “aparentemente” sin
relación
– Interpretar la historia (evolución) de la Tierra

45. Teoría de Tectónica de Placas
 En los bordes de Placas:
– Ocurre actividad volcánica
– Ocurren los terremotos
 Movimiento en los bordes de Placas
– divergentes
– convergentes
– Deslizamientos laterales (transformantes)

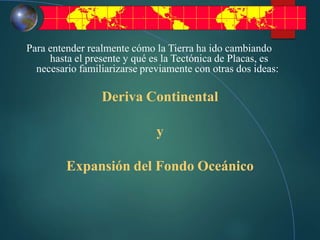

46. Para entender realmente cómo la Tierra ha ido cambiando
hasta el presente y qué es la Tectónica de Placas, es
necesario familiarizarse previamente con otras dos ideas:
Deriva Continental
y
Expansión del Fondo Oceánico

47. Coincidencia de los
Bordes Continentales
Una de las primeras
evidencias usadas para
fundamentar la Deriva
Continental
Sugiere que todos los continentes
estuvieron una vez unidos en un unico
supercontinente llamado Pangea

48. Teoría de Deriva Continental
 Cuando las placas se mueven, los continentes y
océanos se mueven también en forma solidaria.
•Wegener propuso la teoría de la deriva
continental. La propuesta fue que inicialmente
existió un único “supercontinente”
denominado Pangea.

51. Mecanismos que dirigen la
Tectónica de Placas
• GRAVEDAD
• CONVECCIÓN
• GRAVEDAD – La litósfera fria se engrosa
con la edad y se hunde/desliza por su propio
peso hacia el tope de la astenósfera
• La Convección pudo haber reciclado la
astenósfera unas 4–6 veces.

52.  Cuando alguien observa una porción
continental y frecuentemente se pregunta,
”Qué fuerzas modelaron las montañas,
planicies, y otras formas de relieve/paisaje
presentes?”
Entonces...

53. La respuesta es:
La Tectónica de Placas
Sin embargo, hemos visualizado a través de la
teoría cómo se forman los volcanes,
montañas o cómo ocurren los sismos?

54. SI!!!!
 Como ya fuera mencionado, las placas tectónicas
están siempre en movimiento. Ese movimiento
puede ser:
– divergente
– convergente
– o deslizamiento horizontal (lateral) entre 2
placas.
 En función de cuál sea el sentido y la dirección en que las
placas se estén moviendo se verá qué ocurre en la Tierra como
respuesta geodinámica.

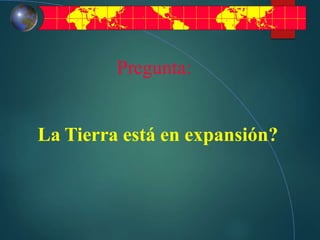

55. Pregunta:
La Tierra está en expansión?

56. Nueva corteza es creada en las dorsales meso-
oceánicas (Mid-ocean ridges) y la corteza vieja es
destruida (reciclada) en las zonas de subducción
Conclusión:
La Tierra se mantiene equilibrada y con
diámetro constante.

57. Las Placas se separan!
 Cuando 2 placas se separan
forman lo que se llama un límite
de placa divergente o zona de
expansión.
Thingvellir, zona de expansion en Islandia entre las placas
Norteamericana (llado izquierdo) y Euroasiatica (lado derecho). Enero
2003.

58. Bordes de Placas Divergentes
http://pubs.usgs.gov/publications/text/ridge.html
La mayoría de estos límites de
placas se encuentran en el suelo
oceánico.
ejemplo: Dorsal Meso-Atlántica.
Tasa de expansión:
2.5 cm/año = 25 km/millón años
Basaltos de fondo oceánico = 60% de la
superficie terrestre

59. La
subducción
 Cuando 2 placas convergen y se
encuentran en colisión, el resultado
depende de los tipos de placas
involucrados:
– En el caso de encuentro entre
placa litosférica continental y
placa oceánica, como la corteza
continental es más liviana que la
oceánica, tiende a ”flotar”.
– En consecuencia, cuando una
placa oceánica se encuentra con
una placa continental la más
densa se hunde hacia el manto
por debajo de la más liviana. La
placa oceánica funde a medida
que gana profundidad suficiente
(en el entorno de 1000º) Este
proceso se denomina
subducción. El material que se
destruye en las zonas de
subducción puede alcanzar
nuevamente la superficie por la
formación de arcos volcánicos a
nivel de la placa continental y
cadenas montañosas.

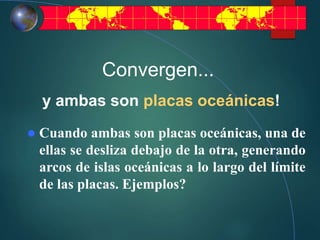

61. Convergen...
y ambas son placas oceánicas!
 Cuando ambas son placas oceánicas, una de
ellas se desliza debajo de la otra, generando
arcos de islas oceánicas a lo largo del límite
de las placas. Ejemplos?

62. Arcos de islas oceánicos = bordes convergentes
litósfera oceánica – litósfera oceánica

63. Margen Continental Activo = borde
convergente lit.oc. – lit. cont.

64. Convergen... y chocan!
y ambas son placas
continentales
 Cuando ambas placas
son continentales,
ambas placas se
”empujan” y deforman
una contra la otra,
creando cadenas de
montañas.

65.  La cadena montañosa más
alta de la Tierra, los
Himalayas, fue formada
hace millones de años
cuando la placa Indo-
la
colisionó
placa
Australiana
contra
Euroasiática. Aún en la
actualidad la placa Indo-
Australiana
empujando la
continúa
placa
Euroasiática a una tasa de
velocidad de 5 cm/año!

67. Gracias Por Su Atención
