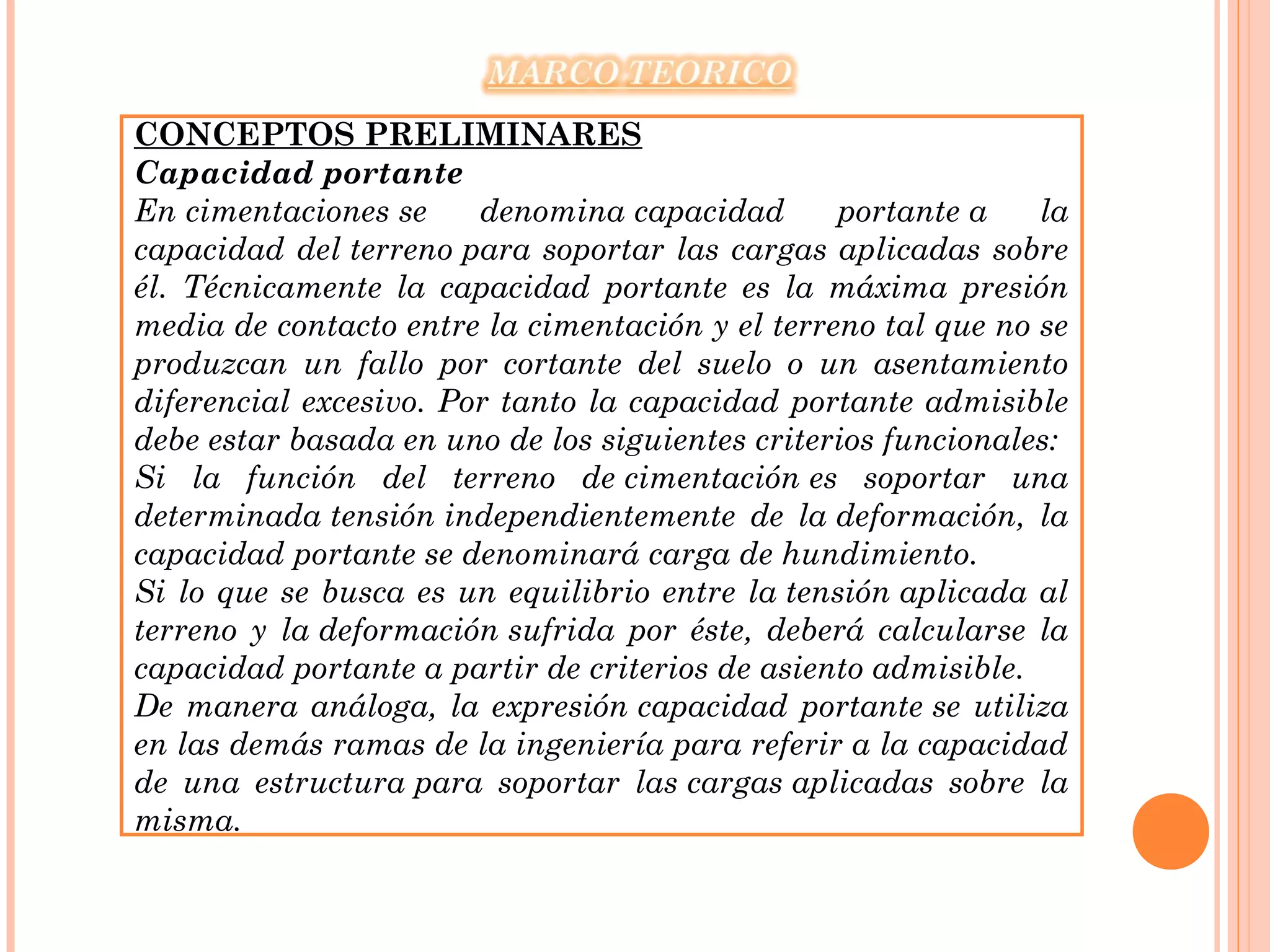

CONCEPTOS PRELIMINARES
Capacidad portante
En cimentaciones se denomina capacidad portante a la
capacidad del terreno para soportar las cargas aplicadas sobre
él. Técnicamente la capacidad portante es la máxima presión
media de contacto entre la cimentación y el terreno tal que no se
produzcan un fallo por cortante del suelo o un asentamiento
diferencial excesivo. Por tanto la capacidad portante admisible
debe estar basada en uno de los siguientes criterios funcionales:
Si la función del terreno de cimentación es soportar una
determinada tensión independientemente de la deformación, la
capacidad portante se denominará carga de hundimiento.
Si lo que se busca es un equilibrio entre la tensión aplicada al
terreno y la deformación sufrida por éste, deberá calcularse la
capacidad portante a partir de criterios de asiento admisible.
De manera análoga, la expresión capacidad portante se utiliza
en las demás ramas de la ingeniería para referir a la capacidad
de una estructura para soportar las cargas aplicadas sobre la
misma.

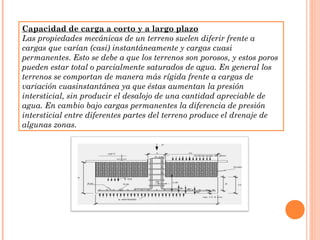

Capacidad de carga a corto y a largo plazo
Las propiedades mecánicas de un terreno suelen diferir frente a
cargas que varían (casi) instantáneamente y cargas cuasi
permanentes. Esto se debe a que los terrenos son porosos, y estos poros
pueden estar total o parcialmente saturados de agua. En general los
terrenos se comportan de manera más rígida frente a cargas de
variación cuasinstantánea ya que éstas aumentan la presión
intersticial, sin producir el desalojo de una cantidad apreciable de
agua. En cambio bajo cargas permanentes la diferencia de presión
intersticial entre diferentes partes del terreno produce el drenaje de
algunas zonas.

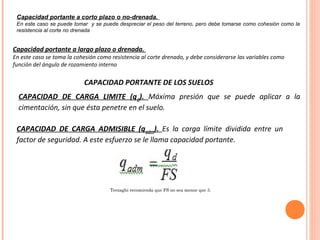

Capacidad portante a corto plazo o no-drenada.
En este caso se puede tomar y se puede despreciar el peso del terreno, pero debe tomarse como cohesión como la
resistencia al corte no drenada
Capacidad portante a largo plazo o drenada.
En este caso se toma la cohesión como resistencia al corte drenado, y debe considerarse las variables como
función del ángulo de rozamiento interno
CAPACIDAD PORTANTE DE LOS SUELOS
CAPACIDAD DE CARGA LIMITE (qd). Máxima presión que se puede aplicar a la
cimentación, sin que ésta penetre en el suelo.
CAPACIDAD DE CARGA ADMISIBLE (qadm). Es la carga límite dividida entre un
factor de seguridad. A este esfuerzo se le llama capacidad portante.
Terzaghi recomienda que FS no sea menor que 3.

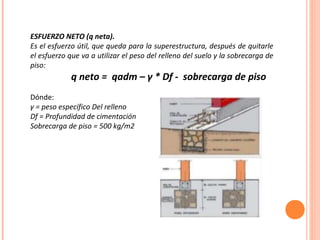

ESFUERZO NETO (q neta).
Es el esfuerzo útil, que queda para la superestructura, después de quitarle
el esfuerzo que va a utilizar el peso del relleno del suelo y la sobrecarga de
piso:
q neto = qadm – γ * Df - sobrecarga de piso
Dónde:
γ = peso específico Del relleno
Df = Profundidad de cimentación
Sobrecarga de piso = 500 kg/m2

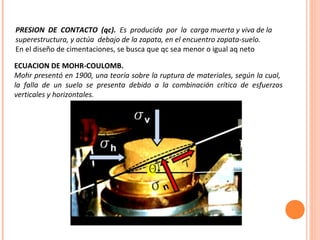

PRESION DE CONTACTO (qc). Es producida por la carga muerta y viva de la
superestructura, y actúa debajo de la zapata, en el encuentro zapata-suelo.
En el diseño de cimentaciones, se busca que qc sea menor o igual aq neto
ECUACION DE MOHR-COULOMB.
Mohr presentó en 1900, una teoría sobre la ruptura de materiales, según la cual,
la falla de un suelo se presenta debido a la combinación crítica de esfuerzos
verticales y horizontales.
EL ENSAYO DE CORTE DIRECTO
Es un ensayo de cortante. Consiste en aplicar esfuerzos verticales y
horizontales, a tres muestras de suelo, y determinar el instante el instante de
falla a cortante

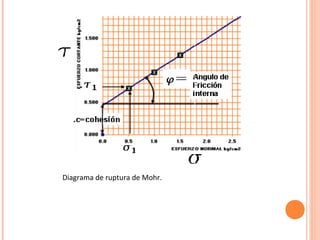

Diagrama de ruptura de Mohr.

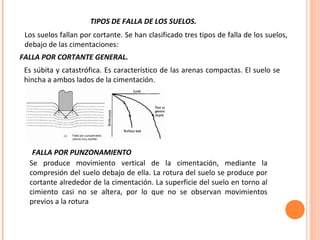

TIPOS DE FALLA DE LOS SUELOS.
Los suelos fallan por cortante. Se han clasificado tres tipos de falla de los suelos,
debajo de las cimentaciones:
FALLA POR CORTANTE GENERAL.
Es súbita y catastrófica. Es característico de las arenas compactas. El suelo se
hincha a ambos lados de la cimentación.
FALLA POR PUNZONAMIENTO
Se produce movimiento vertical de la cimentación, mediante la
compresión del suelo debajo de ella. La rotura del suelo se produce por
cortante alrededor de la cimentación. La superficie del suelo en torno al
cimiento casi no se altera, por lo que no se observan movimientos
previos a la rotura

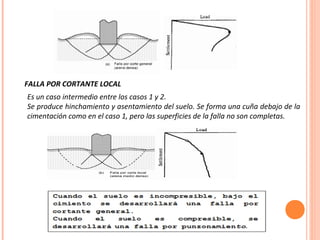

FALLA POR CORTANTE LOCAL
Es un caso intermedio entre los casos 1 y 2.
Se produce hinchamiento y asentamiento del suelo. Se forma una cuña debajo de la
cimentación como en el caso 1, pero las superficies de la falla no son completas.

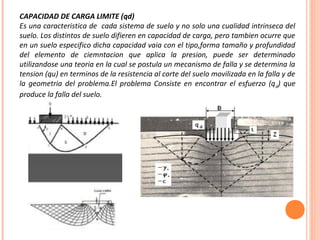

CAPACIDAD DE CARGA LIMITE (qd)
Es una caracteristica de cada sistema de suelo y no solo una cualidad intrinseca del
suelo. Los distintos de suelo difieren en capacidad de carga, pero tambien ocurre que
en un suelo especifico dicha capacidad vaia con el tipo,forma tamaño y profundidad
del elemento de ciemntacion que aplica la presion, puede ser determinado
utilizandose una teoria en la cual se postula un mecanismo de falla y se determina la
tension (qu) en terminos de la resistencia al corte del suelo movilizada en la falla y de
la geometria del problema.El problema Consiste en encontrar el esfuerzo (qd) que
produce la falla del suelo.

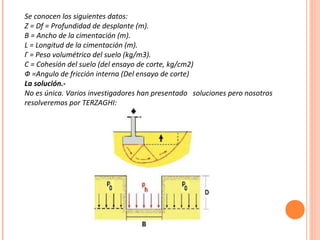

Se conocen los siguientes datos:
Z = Df = Profundidad de desplante (m).
B = Ancho de la cimentación (m).
L = Longitud de la cimentación (m).
Γ = Peso volumétrico del suelo (kg/m3).
C = Cohesión del suelo (del ensayo de corte, kg/cm2)
Ф =Angulo de fricción interna (Del ensayo de corte)
La solución.-
No es única. Varios investigadores han presentado soluciones pero nosotros
resolveremos por TERZAGHI:

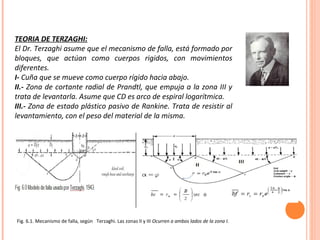

TEORIA DE TERZAGHI:
El Dr. Terzaghi asume que el mecanismo de falla, está formado por
bloques, que actúan como cuerpos rigidos, con movimientos
diferentes.
I- Cuña que se mueve como cuerpo rígido hacia abajo.
II.- Zona de cortante radial de Prandtl, que empuja a la zona III y
trata de levantarla. Asume que CD es arco de espiral logarítmica.
III.- Zona de estado plástico pasivo de Rankine. Trata de resistir al
levantamiento, con el peso del material de la misma.
Fig. 6.1. Mecanismo de falla, según Terzaghi. Las zonas II y III Ocurren a ambos lados de la zona I.

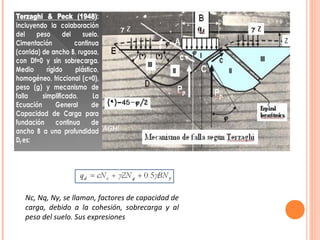

La ECUACION DE TERZAGHI
Nc, Nq, Nγ, se llaman, factores de capacidad de
carga, debido a la cohesión, sobrecarga y al
peso del suelo. Sus expresiones

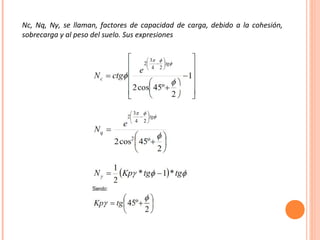

Nc, Nq, Nγ, se llaman, factores de capacidad de carga, debido a la cohesión,
sobrecarga y al peso del suelo. Sus expresiones

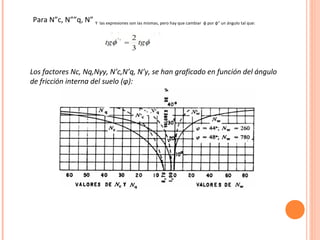

Para N”c, N””q, N” Y las expresiones son las mismas, pero hay que cambiar φ por φ” un ángulo tal que:
Los factores Nc, Nq,Nγy, N’c,N’q, N’y, se han graficado en función del ángulo
de fricción interna del suelo (φ):

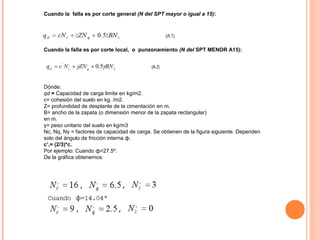

Cuando la falla es por corte general (N del SPT mayor o igual a 15):
Cuando la falla es por corte local, o punzonamiento (N del SPT MENOR A15):
Dónde:
qd = Capacidad de carga limite en kg/m2.
c= cohesión del suelo en kg. /m2.
Z= profundidad de desplante de la cimentación en m.
B= ancho de la zapata (o dimensión menor de la zapata rectangular)
en m.
γ= peso unitario del suelo en kg/m3
Nc, Nq, Nγ = factores de capacidad de carga. Se obtienen de la figura siguiente. Dependen
solo del ángulo de fricción interna ф.
c’,= (2/3)*c.
Por ejemplo: Cuando ф=27.5º.
De la gráfica obtenemos:

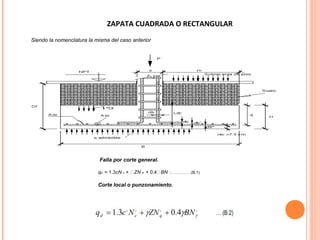

ZAPATA CUADRADA O RECTANGULAR
Siendo la nomenclatura la misma del caso anterior
Falla por corte general.
qd = 1.3cN c + ZN d + 0.4BN .................… (B.1)
Corte local o punzonamiento.

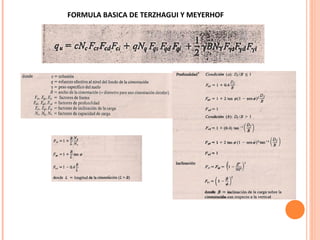

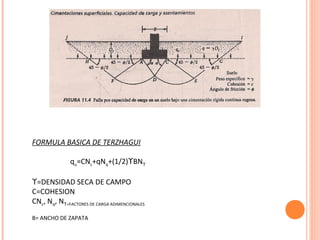

FORMULA BASICA DE TERZHAGUI Y MEYERHOF
FORMULA BASICA DE TERZHAGUI
qu=CNc+qNq+(1/2)ϒBNϒ
ϒ=DENSIDAD SECA DE CAMPO
C=COHESION
CNc, Nq, N ϒ=FACTORES DE CARGA ADIMENCIONALES
B= ANCHO DE ZAPATA

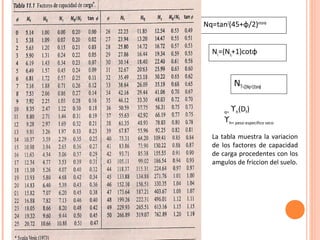

Nq=tan2(45+φ/2)eπtanφ
Nc=(Nq+1)cotφ
Nϒ=2(Nq+1)tanφ
q= ϒh(Df)
ϒh= peso especifico seco
La tabla muestra la variacion
de los factores de capacidad
de carga procedentes con los
amgulos de friccion del suelo.

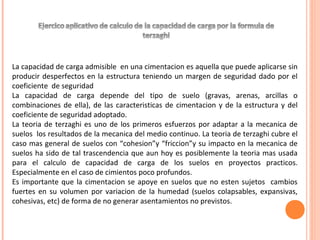

La capacidad de carga admisible en una cimentacion es aquella que puede aplicarse sin
producir desperfectos en la estructura teniendo un margen de seguridad dado por el
coeficiente de seguridad
La capacidad de carga depende del tipo de suelo (gravas, arenas, arcillas o
combinaciones de ella), de las caracteristicas de cimentacion y de la estructura y del
coeficiente de seguridad adoptado.
La teoria de terzaghi es uno de los primeros esfuerzos por adaptar a la mecanica de
suelos los resultados de la mecanica del medio continuo. La teoria de terzaghi cubre el
caso mas general de suelos con “cohesion”y “friccion”y su impacto en la mecanica de
suelos ha sido de tal trascendencia que aun hoy es posiblemente la teoria mas usada
para el calculo de capacidad de carga de los suelos en proyectos practicos.
Especialmente en el caso de cimientos poco profundos.
Es importante que la cimentacion se apoye en suelos que no esten sujetos cambios
fuertes en su volumen por variacion de la humedad (suelos colapsables, expansivas,
cohesivas, etc) de forma de no generar asentamientos no previstos.
 capacidad portante de suelos
 capacidad portante de suelos

Más contenido relacionado

La actualidad más candente

05.00 diseño de pavimentos flexibles asshto 93
05.00 diseño de pavimentos flexibles asshto 9305.00 diseño de pavimentos flexibles asshto 93
05.00 diseño de pavimentos flexibles asshto 93
Juan Soto

Capacidad de-carga-meyerhof
Capacidad de-carga-meyerhofCapacidad de-carga-meyerhof
Capacidad de-carga-meyerhof
isaac correa

Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...
Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...
Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...
kedy ramirez gil

predimensionamiento de losas y vigas
predimensionamiento de losas y vigaspredimensionamiento de losas y vigas
predimensionamiento de losas y vigas
patrick_amb

Formulario final concreto armado (2)
Formulario final concreto armado (2)Formulario final concreto armado (2)
Formulario final concreto armado (2)
oscar torres

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
Angelica Ticona Marca

Tablas para capacidad portante
Tablas para capacidad portanteTablas para capacidad portante
Tablas para capacidad portante
gustavoalonso

Norma Tecnica Peruana Agregados 400.012
Norma Tecnica Peruana Agregados 400.012Norma Tecnica Peruana Agregados 400.012
Norma Tecnica Peruana Agregados 400.012
William Huachaca Torres

Calculo de cargas muerta y vivas
Calculo de cargas muerta y vivasCalculo de cargas muerta y vivas
Calculo de cargas muerta y vivas
Juan De Dios Infante

Calculo losas aligeradas
Calculo losas aligeradasCalculo losas aligeradas
Calculo losas aligeradas
patrick_amb

formula polinomica
formula polinomicaformula polinomica
formula polinomica
Estiben Gomez

Diseño en concreto armado ing. roberto morales morales
Diseño en concreto armado ing. roberto morales moralesDiseño en concreto armado ing. roberto morales morales
Diseño en concreto armado ing. roberto morales morales
elkin agemiler amaranto villegas

Construcción de pavimentos rigidos
Construcción de pavimentos rigidosConstrucción de pavimentos rigidos
Construcción de pavimentos rigidos
Andres Ramirez

ENSAYO DE CBR
ENSAYO DE CBRENSAYO DE CBR
ENSAYO DE CBR
Elva Cajo

E.060 concreto armado
E.060   concreto armadoE.060   concreto armado
E.060 concreto armado
Jaime amambal

Densidad de-campo-método-del-cono-de-arena
Densidad de-campo-método-del-cono-de-arenaDensidad de-campo-método-del-cono-de-arena
Densidad de-campo-método-del-cono-de-arena
Kris Clemente Cahuaya

Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidadInforme de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Carlos Ismael Campos Guerra

Proceso constructivo 1
Proceso constructivo 1Proceso constructivo 1
Proceso constructivo 1
Ruben Caba Ventura

Metrado de cargas de una edificacion
Metrado de cargas de una edificacionMetrado de cargas de una edificacion
Metrado de cargas de una edificacion
Juan Soto

Clase 01. suelos de subrasante
Clase 01. suelos de subrasanteClase 01. suelos de subrasante
Clase 01. suelos de subrasante
Antonio Palomino


La actualidad más candente (20)

05.00 diseño de pavimentos flexibles asshto 93
05.00 diseño de pavimentos flexibles asshto 9305.00 diseño de pavimentos flexibles asshto 93
05.00 diseño de pavimentos flexibles asshto 93

Capacidad de-carga-meyerhof
Capacidad de-carga-meyerhofCapacidad de-carga-meyerhof
Capacidad de-carga-meyerhof

Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...
Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...
Laboratorio de concreto nº3LOS PESOS UNITARIOS DE LOS AGREGADOS Y EL CONTENID...

predimensionamiento de losas y vigas
predimensionamiento de losas y vigaspredimensionamiento de losas y vigas
predimensionamiento de losas y vigas

Formulario final concreto armado (2)
Formulario final concreto armado (2)Formulario final concreto armado (2)
Formulario final concreto armado (2)

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

Tablas para capacidad portante
Tablas para capacidad portanteTablas para capacidad portante
Tablas para capacidad portante

Norma Tecnica Peruana Agregados 400.012
Norma Tecnica Peruana Agregados 400.012Norma Tecnica Peruana Agregados 400.012
Norma Tecnica Peruana Agregados 400.012

Calculo de cargas muerta y vivas
Calculo de cargas muerta y vivasCalculo de cargas muerta y vivas
Calculo de cargas muerta y vivas

Calculo losas aligeradas
Calculo losas aligeradasCalculo losas aligeradas
Calculo losas aligeradas

formula polinomica
formula polinomicaformula polinomica
formula polinomica

Diseño en concreto armado ing. roberto morales morales
Diseño en concreto armado ing. roberto morales moralesDiseño en concreto armado ing. roberto morales morales
Diseño en concreto armado ing. roberto morales morales

Construcción de pavimentos rigidos
Construcción de pavimentos rigidosConstrucción de pavimentos rigidos
Construcción de pavimentos rigidos

ENSAYO DE CBR
ENSAYO DE CBRENSAYO DE CBR
ENSAYO DE CBR

E.060 concreto armado
E.060   concreto armadoE.060   concreto armado
E.060 concreto armado

Densidad de-campo-método-del-cono-de-arena
Densidad de-campo-método-del-cono-de-arenaDensidad de-campo-método-del-cono-de-arena
Densidad de-campo-método-del-cono-de-arena

Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidadInforme de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad

Proceso constructivo 1
Proceso constructivo 1Proceso constructivo 1
Proceso constructivo 1

Metrado de cargas de una edificacion
Metrado de cargas de una edificacionMetrado de cargas de una edificacion
Metrado de cargas de una edificacion

Clase 01. suelos de subrasante
Clase 01. suelos de subrasanteClase 01. suelos de subrasante
Clase 01. suelos de subrasante


Destacado

Diseno de zapatas_aisladas
Diseno de zapatas_aisladasDiseno de zapatas_aisladas
Diseno de zapatas_aisladas
czartntla

medias de pasos en topografia
medias de pasos en topografiamedias de pasos en topografia
medias de pasos en topografia
universidad peruana union

Reacción álcali agregado en el concreto
Reacción álcali agregado en el concretoReacción álcali agregado en el concreto
Reacción álcali agregado en el concreto
moralesgaloc

INTRODUCCIÓN AL ANÁLISIS MATRICIAL
INTRODUCCIÓN AL ANÁLISIS MATRICIALINTRODUCCIÓN AL ANÁLISIS MATRICIAL
INTRODUCCIÓN AL ANÁLISIS MATRICIAL
Juanespinozalaura

CAPACIDAD DE CARGA-ING. DE CIMENTACIONES
CAPACIDAD DE CARGA-ING. DE CIMENTACIONESCAPACIDAD DE CARGA-ING. DE CIMENTACIONES
CAPACIDAD DE CARGA-ING. DE CIMENTACIONES
Cinthia Gonzales Ronquillo

Capacidad de carga y asentamientos de suelos
Capacidad de carga y asentamientos de suelos Capacidad de carga y asentamientos de suelos
Capacidad de carga y asentamientos de suelos
DanielVegaRomero

MECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDADMECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDAD
Ofinalca/Santa Teresa del Tuy

clase de topografia
clase de topografiaclase de topografia
clase de topografia
slgonzaga

perfil estatigrafico-Mecanica de suelos I
 perfil estatigrafico-Mecanica de suelos I perfil estatigrafico-Mecanica de suelos I
perfil estatigrafico-Mecanica de suelos I
Joel Frichz Torres Caceres

Fuerza cortante momento flector
Fuerza cortante  momento flectorFuerza cortante  momento flector
Fuerza cortante momento flector
mujica91

4. fuerzas cortantes y momento flector
4. fuerzas cortantes y momento flector4. fuerzas cortantes y momento flector
4. fuerzas cortantes y momento flector
Facebook

Solucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos IISolucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos II
Sandro Daniel Venero Soncco


Destacado (12)

Diseno de zapatas_aisladas
Diseno de zapatas_aisladasDiseno de zapatas_aisladas
Diseno de zapatas_aisladas

medias de pasos en topografia
medias de pasos en topografiamedias de pasos en topografia
medias de pasos en topografia

Reacción álcali agregado en el concreto
Reacción álcali agregado en el concretoReacción álcali agregado en el concreto
Reacción álcali agregado en el concreto

INTRODUCCIÓN AL ANÁLISIS MATRICIAL
INTRODUCCIÓN AL ANÁLISIS MATRICIALINTRODUCCIÓN AL ANÁLISIS MATRICIAL
INTRODUCCIÓN AL ANÁLISIS MATRICIAL

CAPACIDAD DE CARGA-ING. DE CIMENTACIONES
CAPACIDAD DE CARGA-ING. DE CIMENTACIONESCAPACIDAD DE CARGA-ING. DE CIMENTACIONES
CAPACIDAD DE CARGA-ING. DE CIMENTACIONES

Capacidad de carga y asentamientos de suelos
Capacidad de carga y asentamientos de suelos Capacidad de carga y asentamientos de suelos
Capacidad de carga y asentamientos de suelos

MECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDADMECANICA DE SUELOS-PLASTICIDAD
MECANICA DE SUELOS-PLASTICIDAD

clase de topografia
clase de topografiaclase de topografia
clase de topografia

perfil estatigrafico-Mecanica de suelos I
 perfil estatigrafico-Mecanica de suelos I perfil estatigrafico-Mecanica de suelos I
perfil estatigrafico-Mecanica de suelos I

Fuerza cortante momento flector
Fuerza cortante  momento flectorFuerza cortante  momento flector
Fuerza cortante momento flector

4. fuerzas cortantes y momento flector
4. fuerzas cortantes y momento flector4. fuerzas cortantes y momento flector
4. fuerzas cortantes y momento flector

Solucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos IISolucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos II


Similar a capacidad portante de suelos

grupo10capacidadportante-141211051851-conversion-gate01.pdf
grupo10capacidadportante-141211051851-conversion-gate01.pdfgrupo10capacidadportante-141211051851-conversion-gate01.pdf
grupo10capacidadportante-141211051851-conversion-gate01.pdf
VilcaNGrover

422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx
422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx
422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx
CarlosCedeo85

UNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptx
UNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptxUNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptx
UNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptx
albert401216

Cimentaciones superficiales
Cimentaciones superficialesCimentaciones superficiales
Cimentaciones superficiales
Samuel Hc

SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pdf
SESION 1    COMPORTAMIENTO ELASTICO DE SUELOS.pdfSESION 1    COMPORTAMIENTO ELASTICO DE SUELOS.pdf
SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pdf
OLGERSUMIRECCOA

Teorias de capacidad_de_carga_y_sus_limi
Teorias de capacidad_de_carga_y_sus_limiTeorias de capacidad_de_carga_y_sus_limi
Teorias de capacidad_de_carga_y_sus_limi
Carlos Stive Arce Salazar

01. teorías de capacidad de carga para el laboratorio 1
01.  teorías de capacidad de carga para el laboratorio 101.  teorías de capacidad de carga para el laboratorio 1
01. teorías de capacidad de carga para el laboratorio 1
Franco Solorzano

Influencia de la_propiedades_del_suelo_(txt)
Influencia de la_propiedades_del_suelo_(txt)Influencia de la_propiedades_del_suelo_(txt)
Influencia de la_propiedades_del_suelo_(txt)
gobierno regional

Capacidad de Carga.pdf
Capacidad de Carga.pdfCapacidad de Carga.pdf
Capacidad de Carga.pdf
Rafael Ortiz

Capacidad portante de suelos
Capacidad portante de suelosCapacidad portante de suelos
Capacidad portante de suelos
Ramiro Rojas Gálvez

SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptx
SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptxSESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptx
SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptx
JoaoUbillusAlcas

cimentaciones superficiales
cimentaciones superficiales   cimentaciones superficiales
cimentaciones superficiales
Franco Solorzano

341191820 cimentaciones-lectura
341191820 cimentaciones-lectura341191820 cimentaciones-lectura
341191820 cimentaciones-lectura
Cia. Minera Subterránea

Capacidad de carga
Capacidad de cargaCapacidad de carga
Capacidad de carga
Miguel Chinchay

S06.s1 material
S06.s1   materialS06.s1   material
S06.s1 material
EnriquePonceMayorga

8 ava clase resistencia al esfuerzo cortante diapos (1)
8 ava clase   resistencia al esfuerzo cortante diapos (1)8 ava clase   resistencia al esfuerzo cortante diapos (1)
8 ava clase resistencia al esfuerzo cortante diapos (1)
Luisses Huaman Fernadez

05cap3 capacidad de apoyo de fundaciones.doc
05cap3 capacidad de apoyo de fundaciones.doc05cap3 capacidad de apoyo de fundaciones.doc
05cap3 capacidad de apoyo de fundaciones.doc
Mirely Matos Hermitaño

CLASEN14SUELOSII.pdf
CLASEN14SUELOSII.pdfCLASEN14SUELOSII.pdf
CLASEN14SUELOSII.pdf
Angel Barrutia Cardenas

Esfuerzo cortante. MECÁNICA DE SUELOS II. ceci.ach
Esfuerzo cortante. MECÁNICA DE SUELOS II. ceci.achEsfuerzo cortante. MECÁNICA DE SUELOS II. ceci.ach
Esfuerzo cortante. MECÁNICA DE SUELOS II. ceci.ach
cecilia arisaca

Tarea 1 suelos y rocas 2 capacidad de carga del suelo
Tarea 1 suelos y rocas 2 capacidad de carga del sueloTarea 1 suelos y rocas 2 capacidad de carga del suelo
Tarea 1 suelos y rocas 2 capacidad de carga del suelo
Ronny Duque


Similar a capacidad portante de suelos (20)

grupo10capacidadportante-141211051851-conversion-gate01.pdf
grupo10capacidadportante-141211051851-conversion-gate01.pdfgrupo10capacidadportante-141211051851-conversion-gate01.pdf
grupo10capacidadportante-141211051851-conversion-gate01.pdf

422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx
422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx
422909805-352465200-Capacidad-Portante-Del-Suelo-ppt-pptx.pptx

UNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptx
UNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptxUNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptx
UNIDAD TEMATICA N°02 CLASE 05 CAPACIDAD CARGA , TIPOS DE FALLAS (3).pptx

Cimentaciones superficiales
Cimentaciones superficialesCimentaciones superficiales
Cimentaciones superficiales

SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pdf
SESION 1    COMPORTAMIENTO ELASTICO DE SUELOS.pdfSESION 1    COMPORTAMIENTO ELASTICO DE SUELOS.pdf
SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pdf

Teorias de capacidad_de_carga_y_sus_limi
Teorias de capacidad_de_carga_y_sus_limiTeorias de capacidad_de_carga_y_sus_limi
Teorias de capacidad_de_carga_y_sus_limi

01. teorías de capacidad de carga para el laboratorio 1
01.  teorías de capacidad de carga para el laboratorio 101.  teorías de capacidad de carga para el laboratorio 1
01. teorías de capacidad de carga para el laboratorio 1

Influencia de la_propiedades_del_suelo_(txt)
Influencia de la_propiedades_del_suelo_(txt)Influencia de la_propiedades_del_suelo_(txt)
Influencia de la_propiedades_del_suelo_(txt)

Capacidad de Carga.pdf
Capacidad de Carga.pdfCapacidad de Carga.pdf
Capacidad de Carga.pdf

Capacidad portante de suelos
Capacidad portante de suelosCapacidad portante de suelos
Capacidad portante de suelos

SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptx
SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptxSESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptx
SESION 1 COMPORTAMIENTO ELASTICO DE SUELOS.pptx

cimentaciones superficiales
cimentaciones superficiales   cimentaciones superficiales
cimentaciones superficiales

341191820 cimentaciones-lectura
341191820 cimentaciones-lectura341191820 cimentaciones-lectura
341191820 cimentaciones-lectura

Capacidad de carga
Capacidad de cargaCapacidad de carga
Capacidad de carga

S06.s1 material
S06.s1   materialS06.s1   material
S06.s1 material

8 ava clase resistencia al esfuerzo cortante diapos (1)
8 ava clase   resistencia al esfuerzo cortante diapos (1)8 ava clase   resistencia al esfuerzo cortante diapos (1)
8 ava clase resistencia al esfuerzo cortante diapos (1)

05cap3 capacidad de apoyo de fundaciones.doc
05cap3 capacidad de apoyo de fundaciones.doc05cap3 capacidad de apoyo de fundaciones.doc
05cap3 capacidad de apoyo de fundaciones.doc

CLASEN14SUELOSII.pdf
CLASEN14SUELOSII.pdfCLASEN14SUELOSII.pdf
CLASEN14SUELOSII.pdf

Esfuerzo cortante. MECÁNICA DE SUELOS II. ceci.ach
Esfuerzo cortante. MECÁNICA DE SUELOS II. ceci.achEsfuerzo cortante. MECÁNICA DE SUELOS II. ceci.ach
Esfuerzo cortante. MECÁNICA DE SUELOS II. ceci.ach

Tarea 1 suelos y rocas 2 capacidad de carga del suelo
Tarea 1 suelos y rocas 2 capacidad de carga del sueloTarea 1 suelos y rocas 2 capacidad de carga del suelo
Tarea 1 suelos y rocas 2 capacidad de carga del suelo


Último

ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLAACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
JAVIER SOLIS NOYOLA

Escuelas Creativas Ken Robinson Ccesa007.pdf
Escuelas Creativas Ken Robinson   Ccesa007.pdfEscuelas Creativas Ken Robinson   Ccesa007.pdf
Escuelas Creativas Ken Robinson Ccesa007.pdf
Demetrio Ccesa Rayme

Cultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdfCultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdf
JonathanCovena1

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
nelsontobontrujillo

EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docxEXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
d33673240a

Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Tu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdfTu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdf
Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Demetrio Ccesa Rayme

DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLADIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
JAVIER SOLIS NOYOLA

El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........
DenisseGonzalez805225

FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
Jose Luis Jimenez Rodriguez

Transformando la Evaluacion con Inteligencia Artificial Ccesa007.pdf
Transformando la Evaluacion con Inteligencia Artificial  Ccesa007.pdfTransformando la Evaluacion con Inteligencia Artificial  Ccesa007.pdf
Transformando la Evaluacion con Inteligencia Artificial Ccesa007.pdf
Demetrio Ccesa Rayme

Imagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdfImagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdf
ShimmyKoKoBop

Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024
Universidad de Deusto - Deustuko Unibertsitatea - University of Deusto

Lec. 02 Un día en el ministerio de Jesús.pdf
Lec. 02 Un día en el ministerio de Jesús.pdfLec. 02 Un día en el ministerio de Jesús.pdf
Lec. 02 Un día en el ministerio de Jesús.pdf
Alejandrino Halire Ccahuana

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Centro de Bachillerato Tecnológico industrial y de servicios No. 209

Enseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdfEnseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdf
Demetrio Ccesa Rayme

TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipaTOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
alexandrachura18255

Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024
maria larios

EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANAEJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
dairatuctocastro

POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...
Yulietcharcaapaza

La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa


Último (20)

ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLAACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA

Escuelas Creativas Ken Robinson Ccesa007.pdf
Escuelas Creativas Ken Robinson   Ccesa007.pdfEscuelas Creativas Ken Robinson   Ccesa007.pdf
Escuelas Creativas Ken Robinson Ccesa007.pdf

Cultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdfCultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdf

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx

EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docxEXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx

Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Tu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdfTu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdf
Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf

DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLADIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA

El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........

FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...

Transformando la Evaluacion con Inteligencia Artificial Ccesa007.pdf
Transformando la Evaluacion con Inteligencia Artificial  Ccesa007.pdfTransformando la Evaluacion con Inteligencia Artificial  Ccesa007.pdf
Transformando la Evaluacion con Inteligencia Artificial Ccesa007.pdf

Imagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdfImagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdf

Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024

Lec. 02 Un día en el ministerio de Jesús.pdf
Lec. 02 Un día en el ministerio de Jesús.pdfLec. 02 Un día en el ministerio de Jesús.pdf
Lec. 02 Un día en el ministerio de Jesús.pdf

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx

Enseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdfEnseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdf

TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipaTOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa

Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024

EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANAEJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA

POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...

La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.


capacidad portante de suelos

  • 1. CONCEPTOS PRELIMINARES Capacidad portante En cimentaciones se denomina capacidad portante a la capacidad del terreno para soportar las cargas aplicadas sobre él. Técnicamente la capacidad portante es la máxima presión media de contacto entre la cimentación y el terreno tal que no se produzcan un fallo por cortante del suelo o un asentamiento diferencial excesivo. Por tanto la capacidad portante admisible debe estar basada en uno de los siguientes criterios funcionales: Si la función del terreno de cimentación es soportar una determinada tensión independientemente de la deformación, la capacidad portante se denominará carga de hundimiento. Si lo que se busca es un equilibrio entre la tensión aplicada al terreno y la deformación sufrida por éste, deberá calcularse la capacidad portante a partir de criterios de asiento admisible. De manera análoga, la expresión capacidad portante se utiliza en las demás ramas de la ingeniería para referir a la capacidad de una estructura para soportar las cargas aplicadas sobre la misma.
  • 2. Capacidad de carga a corto y a largo plazo Las propiedades mecánicas de un terreno suelen diferir frente a cargas que varían (casi) instantáneamente y cargas cuasi permanentes. Esto se debe a que los terrenos son porosos, y estos poros pueden estar total o parcialmente saturados de agua. En general los terrenos se comportan de manera más rígida frente a cargas de variación cuasinstantánea ya que éstas aumentan la presión intersticial, sin producir el desalojo de una cantidad apreciable de agua. En cambio bajo cargas permanentes la diferencia de presión intersticial entre diferentes partes del terreno produce el drenaje de algunas zonas.
  • 3. Capacidad portante a corto plazo o no-drenada. En este caso se puede tomar y se puede despreciar el peso del terreno, pero debe tomarse como cohesión como la resistencia al corte no drenada Capacidad portante a largo plazo o drenada. En este caso se toma la cohesión como resistencia al corte drenado, y debe considerarse las variables como función del ángulo de rozamiento interno CAPACIDAD PORTANTE DE LOS SUELOS CAPACIDAD DE CARGA LIMITE (qd). Máxima presión que se puede aplicar a la cimentación, sin que ésta penetre en el suelo. CAPACIDAD DE CARGA ADMISIBLE (qadm). Es la carga límite dividida entre un factor de seguridad. A este esfuerzo se le llama capacidad portante. Terzaghi recomienda que FS no sea menor que 3.
  • 4. ESFUERZO NETO (q neta). Es el esfuerzo útil, que queda para la superestructura, después de quitarle el esfuerzo que va a utilizar el peso del relleno del suelo y la sobrecarga de piso: q neto = qadm – γ * Df - sobrecarga de piso Dónde: γ = peso específico Del relleno Df = Profundidad de cimentación Sobrecarga de piso = 500 kg/m2
  • 5. PRESION DE CONTACTO (qc). Es producida por la carga muerta y viva de la superestructura, y actúa debajo de la zapata, en el encuentro zapata-suelo. En el diseño de cimentaciones, se busca que qc sea menor o igual aq neto ECUACION DE MOHR-COULOMB. Mohr presentó en 1900, una teoría sobre la ruptura de materiales, según la cual, la falla de un suelo se presenta debido a la combinación crítica de esfuerzos verticales y horizontales.
  • 6. EL ENSAYO DE CORTE DIRECTO Es un ensayo de cortante. Consiste en aplicar esfuerzos verticales y horizontales, a tres muestras de suelo, y determinar el instante el instante de falla a cortante
  • 8. TIPOS DE FALLA DE LOS SUELOS. Los suelos fallan por cortante. Se han clasificado tres tipos de falla de los suelos, debajo de las cimentaciones: FALLA POR CORTANTE GENERAL. Es súbita y catastrófica. Es característico de las arenas compactas. El suelo se hincha a ambos lados de la cimentación. FALLA POR PUNZONAMIENTO Se produce movimiento vertical de la cimentación, mediante la compresión del suelo debajo de ella. La rotura del suelo se produce por cortante alrededor de la cimentación. La superficie del suelo en torno al cimiento casi no se altera, por lo que no se observan movimientos previos a la rotura
  • 9. FALLA POR CORTANTE LOCAL Es un caso intermedio entre los casos 1 y 2. Se produce hinchamiento y asentamiento del suelo. Se forma una cuña debajo de la cimentación como en el caso 1, pero las superficies de la falla no son completas.
  • 10. CAPACIDAD DE CARGA LIMITE (qd) Es una caracteristica de cada sistema de suelo y no solo una cualidad intrinseca del suelo. Los distintos de suelo difieren en capacidad de carga, pero tambien ocurre que en un suelo especifico dicha capacidad vaia con el tipo,forma tamaño y profundidad del elemento de ciemntacion que aplica la presion, puede ser determinado utilizandose una teoria en la cual se postula un mecanismo de falla y se determina la tension (qu) en terminos de la resistencia al corte del suelo movilizada en la falla y de la geometria del problema.El problema Consiste en encontrar el esfuerzo (qd) que produce la falla del suelo.
  • 11. Se conocen los siguientes datos: Z = Df = Profundidad de desplante (m). B = Ancho de la cimentación (m). L = Longitud de la cimentación (m). Γ = Peso volumétrico del suelo (kg/m3). C = Cohesión del suelo (del ensayo de corte, kg/cm2) Ф =Angulo de fricción interna (Del ensayo de corte) La solución.- No es única. Varios investigadores han presentado soluciones pero nosotros resolveremos por TERZAGHI:
  • 12. TEORIA DE TERZAGHI: El Dr. Terzaghi asume que el mecanismo de falla, está formado por bloques, que actúan como cuerpos rigidos, con movimientos diferentes. I- Cuña que se mueve como cuerpo rígido hacia abajo. II.- Zona de cortante radial de Prandtl, que empuja a la zona III y trata de levantarla. Asume que CD es arco de espiral logarítmica. III.- Zona de estado plástico pasivo de Rankine. Trata de resistir al levantamiento, con el peso del material de la misma. Fig. 6.1. Mecanismo de falla, según Terzaghi. Las zonas II y III Ocurren a ambos lados de la zona I.
  • 13. La ECUACION DE TERZAGHI Nc, Nq, Nγ, se llaman, factores de capacidad de carga, debido a la cohesión, sobrecarga y al peso del suelo. Sus expresiones
  • 14. Nc, Nq, Nγ, se llaman, factores de capacidad de carga, debido a la cohesión, sobrecarga y al peso del suelo. Sus expresiones
  • 15. Para N”c, N””q, N” Y las expresiones son las mismas, pero hay que cambiar φ por φ” un ángulo tal que: Los factores Nc, Nq,Nγy, N’c,N’q, N’y, se han graficado en función del ángulo de fricción interna del suelo (φ):
  • 16. Cuando la falla es por corte general (N del SPT mayor o igual a 15): Cuando la falla es por corte local, o punzonamiento (N del SPT MENOR A15): Dónde: qd = Capacidad de carga limite en kg/m2. c= cohesión del suelo en kg. /m2. Z= profundidad de desplante de la cimentación en m. B= ancho de la zapata (o dimensión menor de la zapata rectangular) en m. γ= peso unitario del suelo en kg/m3 Nc, Nq, Nγ = factores de capacidad de carga. Se obtienen de la figura siguiente. Dependen solo del ángulo de fricción interna ф. c’,= (2/3)*c. Por ejemplo: Cuando ф=27.5º. De la gráfica obtenemos:
  • 17. ZAPATA CUADRADA O RECTANGULAR Siendo la nomenclatura la misma del caso anterior Falla por corte general. qd = 1.3cN c + ZN d + 0.4BN .................… (B.1) Corte local o punzonamiento.

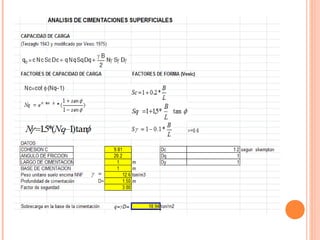

  • 18. FORMULA BASICA DE TERZHAGUI Y MEYERHOF
  • 19. FORMULA BASICA DE TERZHAGUI qu=CNc+qNq+(1/2)ϒBNϒ ϒ=DENSIDAD SECA DE CAMPO C=COHESION CNc, Nq, N ϒ=FACTORES DE CARGA ADIMENCIONALES B= ANCHO DE ZAPATA
  • 20. Nq=tan2(45+φ/2)eπtanφ Nc=(Nq+1)cotφ Nϒ=2(Nq+1)tanφ q= ϒh(Df) ϒh= peso especifico seco La tabla muestra la variacion de los factores de capacidad de carga procedentes con los amgulos de friccion del suelo.
  • 21. La capacidad de carga admisible en una cimentacion es aquella que puede aplicarse sin producir desperfectos en la estructura teniendo un margen de seguridad dado por el coeficiente de seguridad La capacidad de carga depende del tipo de suelo (gravas, arenas, arcillas o combinaciones de ella), de las caracteristicas de cimentacion y de la estructura y del coeficiente de seguridad adoptado. La teoria de terzaghi es uno de los primeros esfuerzos por adaptar a la mecanica de suelos los resultados de la mecanica del medio continuo. La teoria de terzaghi cubre el caso mas general de suelos con “cohesion”y “friccion”y su impacto en la mecanica de suelos ha sido de tal trascendencia que aun hoy es posiblemente la teoria mas usada para el calculo de capacidad de carga de los suelos en proyectos practicos. Especialmente en el caso de cimientos poco profundos. Es importante que la cimentacion se apoye en suelos que no esten sujetos cambios fuertes en su volumen por variacion de la humedad (suelos colapsables, expansivas, cohesivas, etc) de forma de no generar asentamientos no previstos.
