2. TÉCNICA DE
COMPACTACIÓN POTENTE.
CALIDAD CONFIABLE.
Los cilindros tándem y compactadores weycor son sinónimo de excelencia
técnica, de máquinas poderosas y confiables y de calidad «Made in Germany».
Superan las correspondientes normas vigentes sobre gases de escape en su
ámbito.
Para demostrar todo esto de forma clara hacia el exterior, la nueva serie de
modelos de ATLAS Weyhausen recibe por primera vez un nombre propio:
«weycor». La primera sílaba de la palabra weycor se deriva del apellido del
fundador de la empresa y su familia «Weyhausen». La segunda sílaba proviene
del inglés «Core» (núcleo o corazón).
«Estamos convencidos de que los nuevos cilindros tándem y
compactadores son el «núcleo duro» de cualquier obra. De este modo,
«weycor» también reescribe la competencia central de la empresa
familiar:desde hace más de cuarenta años aquí se construyen con
mucha pasión máquinas de construcción.
ÍNDICE
weycor......................................................... 2
Cilindros tándem ........................................ 4
Aspectos técnicos destacados ........................ 4
AW 240................................................ 5
AW 260................................................ 6
AW 300................................................ 7
Compactadores........................................... 8
Aspectos técnicos destacados ........................ 8
Sistema de vibración.................................... 10
Controles de compactación........................... 12
Tambores .................................................... 14
Cubierta ...................................................... 15
Tracción y motores....................................... 16
AW 1070............................................ 18
AW 1110............................................ 19
AW 1120............................................ 20
AW 1130............................................ 21
AW 1140............................................ 22
Variantes de equipamiento ........................... 23
Resumen de productos............................. 24
WEYCOR: POTENTE,
PRECISO, CONFIABLE.
3. 4 / 5

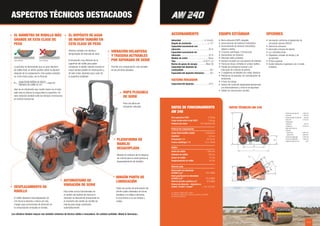

EL DEPÓSITO DE AGUA
DE MAYOR TAMAÑO EN
ESTA CLASE DE PESO
Sistema rociador con bomba y
temporizador de intervalo de serie:
Humectación muy eficiente de la
superficie del rodillo para poder
compactar el asfalto caliente durante el
mayor tiempo posible sin interrupción y,
de este modo, absorber poco calor de
la superficie asfaltada.
VIBRACIÓN DELANTERA
Y TRASERA ACTIVABLES
POR SEPARADO DE SERIE
Permite una compactación más sensible
en las primeras pasadas.
ROPS PLEGABLE
DE SERIE
Para una altura de
transporte reducida.
PLATAFORMA DE
MANEJO
DESACOPLADA
Manejo sin esfuerzo de la máquina
sin merma para la salud gracias al
desacoplamiento del bastidor.
NINGÚN PUNTO DE
LUBRICACIÓN
Todos los puntos de articulación del
cilindro están diseñados de forma
duradera y no deben lubricarse,
lo cual ahorra a su vez tiempo y
costes.
AUTOMATISMO DE
VIBRACIÓN DE SERIE
Para evitar surcos transversales en
el cambio del sentido de marcha la
vibración se desconecta brevemente en
el momento del cambio de sentido de
marcha para luego reactivarse
automáticamente.
DESPLAZAMIENTO DE
RODILLO
El rodillo delantero está desplazado 50
mm hacia la derecha y ofrece así más
margen para correcciones de dirección en
la compactación enrasada en bordes.
ASPECTOS TÉCNICOS DESTACADOS
EL DIÁMETRO DE RODILLO MÁS
GRANDE DE ESTA CLASE DE
PESO
La práctica ha demostrado que un gran diámetro
de rodillo tiene un efecto positivo sobre la planitud
después de la compactación. Esto puede constatar-
se, entre otras cosas, con la fórmula:
N = = kg/cm2
Aquí se ve claramente que cuanto menor es el resul-
tado más se reduce la carga sobre la superficie. Un
valor reducido también evita los famosos microsurcos
en sentido transversal.
mayor diámetro menor diámetro
carga lineal estática en kg/cm
Diámetro de rodillo en cm
ACCIONAMIENTO
Velocidad ........................................0–9 km/h
Ángulo de oscilación............................± 12°
Capacidad ascensional con
vibración ................................................30 %
Capacidad ascensional sin
vibración ................................................35 %
Modelo de motor................................... Deutz
Tipo................................................D 2011 L2i
Norma de gases de escape...............Nivel 3A
Capacidad del depósito de
combustible .............................................50 l
Capacidad del depósito hidráulico .........40 l
SISTEMA ROCIADOR
Capacidad del depósito.........................210 l
EQUIPO ESTÁNDAR
• Barra antivuelco ROPS, plegable
• Accionamiento de traslación hidrostático
• Accionamiento de vibración hidrostático
delante y detrás
• 2 fuerzas centrífugas, 2 frecuencias
• Automatismo de vibración
• Vibración doble-individual
• Rociado a presión con conmutación de intervalo
• Frenos de discos múltiples en ambos rodillos
• Parada de emergencia manual y con
interruptor de contacto de asiento
• 2 raspadores de Vulkollan por rodillo, elásticos
• Plataforma de operador con amortiguación de
vibraciones
• 4 faros de trabajo
• Asiento del conductor desplazable lateralmente
con descansabrazos y cinturón de seguridad
• Tablero de instrumentos cerrable
OPCIONES
• Iluminación conforme al reglamento de
circulación alemán (StVZO)
• Alarma de retroceso
• Interruptor principal de batería
• Luz omnidireccional
• Dispositivo cortador de bordes y de
compresión
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
DATOS TÉCNICOS AW 240
Distancia entre ejes (A) 1.830 mm
Ancho (B) 1.180 mm
Distancia sobre el suelo (D) 166 mm
Altura (H) 2.720 mm
Diámetro de
rodillo (H1) 750 mm
Longitud (L) 2.670 mm
Radio del círculo de
dirección
- interior (R)
- exterior (R1)
2.865 mm
3.865 mm
Ancho de trabajo (W) 1.050 mm
Ancho de rodillo (W1) 1.000 mm
Ángulo de dirección (Ĵ) ±30°
DATOS DE FUNCIONAMIENTO
AW 240
Peso operativo CECE 2.700 kg
Carga media sobre el eje CECE 1.350 kg
Potencia del motor 22,5 kW (30,2 HP)
Potencia de compactación
Carga lineal estática media 13,50 kg/cm
Amplitud 0,5 mm
Frecuencia I / II 53 / 61 Hz
Fuerza centrífuga I / II 21,5 / 28 kN
Rodillo
Ancho de rodillo 1.000 mm
Diámetro de rodillo 750 mm
Grosor de rodillo 12 mm
Desplazamiento de rodillo 50 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
100,1 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
101,0 dB(A)
Nivel de presión acústica LP
A(3)
83,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041.
L
A
R
B
Ĵ
W1
W
R1
D
H1
H
Los cilindros tándem weycor son también sinónimo de técnica sólida e innovadora. De calidad confiable «Made in Germany».

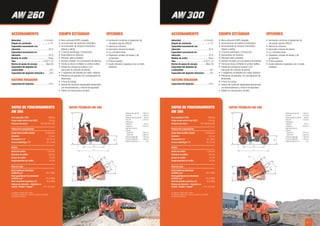

4. 6 / 7
DATOS TÉCNICOS AW 300
DATOS TÉCNICOS AW 260
L
L
A
A
R
R
B
B
Ĵ
Ĵ
W1
W1
W
W
R1
R1
D
D
H1
H1
H
H
ACCIONAMIENTO
Velocidad ........................................0–9 km/h
Ángulo de oscilación............................± 12°
Capacidad ascensional con
vibración ................................................30 %
Capacidad ascensional sin
vibración ................................................35 %
Modelo de motor................................... Deutz
Tipo................................................D 2011 L2i
Norma de gases de escape...............Nivel 3A
Capacidad del depósito de
combustible .............................................50 l
Capacidad del depósito hidráulico .........40 l
SISTEMA ROCIADOR
Capacidad del depósito.........................210 l
EQUIPO ESTÁNDAR
• Barra antivuelco ROPS, plegable
• Accionamiento de traslación hidrostático
• Accionamiento de vibración hidrostático
delante y detrás
• 2 fuerzas centrífugas, 2 frecuencias
• Automatismo de vibración
• Vibración doble-individual
• Rociado a presión con conmutación de intervalo
• Frenos de discos múltiples en ambos rodillos
• Parada de emergencia manual y con
interruptor de contacto de asiento
• 2 raspadores de Vulkollan por rodillo, elásticos
• Plataforma de operador con amortiguación de
vibraciones
• 4 faros de trabajo
• Asiento del conductor desplazable lateralmente
con descansabrazos y cinturón de seguridad
• Tablero de instrumentos cerrable
OPCIONES
• Iluminación conforme al reglamento de
circulación alemán (StVZO)
• Alarma de retroceso
• Interruptor principal de batería
• Luz omnidireccional
• Dispositivo cortador de bordes y de
compresión
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
ACCIONAMIENTO
Velocidad ........................................0–9 km/h
Ángulo de oscilación ............................± 12°
Capacidad ascensional con
vibración ................................................30 %
Capacidad ascensional sin
vibración ................................................35 %
Modelo de motor................................... Deutz
Tipo................................................D 2011 L2i
Norma de gases de escape...............Nivel 3A
Capacidad del depósito de
combustible .............................................50 l
Capacidad del depósito hidráulico .........40 l
SISTEMA ROCIADOR
Capacidad del depósito.........................210 l
EQUIPO ESTÁNDAR
• Barra antivuelco ROPS, plegable
• Accionamiento de traslación hidrostático
• Accionamiento de vibración hidrostático
delante y detrás
• 2 fuerzas centrífugas, 2 frecuencias
• Automatismo de vibración
• Vibración doble-individual
• Rociado a presión con conmutación de intervalo
• Frenos de discos múltiples en ambos rodillos
• Parada de emergencia manual y con
interruptor de contacto de asiento
• 2 raspadores de Vulkollan por rodillo, elásticos
• Plataforma de operador con amortiguación de
vibraciones
• 4 faros de trabajo
• Asiento del conductor desplazable lateralmente
con descansabrazos y cinturón de seguridad
• Tablero de instrumentos cerrable
OPCIONES
• Iluminación conforme al reglamento de
circulación alemán (StVZO)
• Alarma de retroceso
• Interruptor principal de batería
• Luz omnidireccional
• Dispositivo cortador de bordes y de
compresión
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
DATOS DE FUNCIONAMIENTO
AW 300
Peso operativo CECE 3.000 kg
Carga media sobre el eje CECE 1.500 kg
Potencia del motor 22,5 kW (30,2 HP)
Potencia de compactación
Carga lineal estática media 12,00 kg/cm
Amplitud 0,5 mm
Frecuencia I / II 52 / 58 Hz
Fuerza centrífuga I / II 29 / 37 kN
Rodillo
Ancho de rodillo 1.250 mm
Diámetro de rodillo 750 mm
Grosor de rodillo 12 mm
Desplazamiento de rodillo 50 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
100,1 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
101,0 dB(A)
Nivel de presión acústica LP
A(3)
83,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041.
DATOS DE FUNCIONAMIENTO
AW 260
Peso operativo CECE 2.900 kg
Carga media sobre el eje CECE 1.450 kg
Potencia del motor 22,5 kW (30,2 HP)
Potencia de compactación
Carga lineal estática media 12,08 kg/cm
Amplitud 0,5 mm
Frecuencia I / II 53 / 61 Hz
Fuerza centrífuga I / II 25 / 34 kN
Rodillo
Ancho de rodillo 1.200 mm
Diámetro de rodillo 750 mm
Grosor de rodillo 12 mm
Desplazamiento de rodillo 50 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
100,1 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
101,0 dB(A)
Nivel de presión acústica LP
A(3)
83,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041.
Distancia entre ejes (A) 1.830 mm
Ancho (B) 1.414 mm
Distancia sobre el suelo (D) 166 mm
Altura (H) 2.720 mm
Diámetro de
rodillo (H1) 750 mm
Longitud (L) 2.670 mm
Radio del círculo de
dirección
- interior (R)
- exterior (R1)
2.740 mm
3.990 mm
Ancho de trabajo (W) 1.300 mm
Ancho de rodillo (W1) 1.250 mm
Ángulo de dirección (Ĵ) ±30°
Distancia entre ejes (A) 1.830 mm
Ancho (B) 1.364 mm
Distancia sobre el suelo (D) 166 mm
Altura (H) 2.720 mm
Diámetro de
rodillo (H1) 750 mm
Longitud (L) 2.670 mm
Radio del círculo de
dirección
- interior (R)
- exterior (R1)
2.765 mm
3.965 mm
Ancho de trabajo (W) 1.250 mm
Ancho de rodillo (W1) 1.200 mm
Ángulo de dirección (Ĵ) ±30°
5. 8 / 9

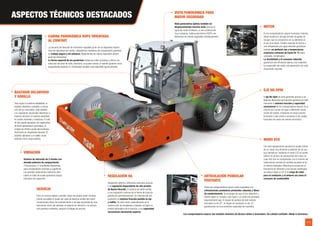

Los compactadores weycor son también sinónimo de técnica sólida e innovadora. De calidad confiable «Made in Germany».
CABINA PANORÁMICA ROPS ORIENTADA
AL CONFORT
La columna de dirección de inclinación regulable junto con la dispositivo ergonó-
mica de elementos de mando y dispositivos medidores de compactación garantiza
un trabajo seguro y sin esfuerzo. Rodamientos de cabina especiales amorti-
guan las vibraciones.
La forma especial de los parabrisas refleja las ondas acústicas y ofrece una
reducción del nivel de ruido. Asimismo, se puede montar un asiento giratorio como
equipamiento especial. El climatizador también está disponible opcionalmente.
BASTIDOR DELANTERO
Y RODILLO
Para lograr la máxima estabilidad, el
bastidor delantero completo, a excep-
ción de los travesaños, está soldado.
Los raspadores opcionales delanteros y
traseros eliminan el material absorbido
en suelos húmedos y cohesivos. El rodi-
llo liso puede equiparse con segmentos
de base apisonadora opcionales, la
unidad de cilindro puede desmontarse
fácilmente sin dispositivo elevador. El
bastidor delantero y el rodillo sirven
además como carga estática.
VIBRACIÓN
Sistema de vibración de 2 niveles con
elevada potencia de compactación.
2 frecuencias y 2 amplitudes disponibles
para compactación profunda y superficial.
Los grandes rodamientos exteriores lubri-
cados en baño de aceite garantizan largos
intervalos de inspección.
SERVICIO
Para un servicio rápido y sencillo, todos los grupos están cómoda-
mente accesibles a través del capó de abertura amplia del motor.
Componentes libres de mantenimiento o de baja necesidad de man-
tenimiento como, por ejemplo, el sistema de vibración o la articula-
ción pendular pivotante, reducen el trabajo de servicio.
REGULACIÓN HA
Adaptación óptima a diferentes subsuelos gracias
a la regulación dependiente de alta presión
de Bosch-Rexroth. El sistema de doble bomba
y una regulación continua de la fuerza de tracción
garantizan automáticamente, sin intervención del
conductor, la máxima tracción posible en eje
y rodillo. De este modo, especialmente en la
construcción de terraplenes y taludes, se logra un
control automático de la tracción y una capacidad
ascensional claramente superior.
ARTICULACIÓN PENDULAR
PIVOTANTE
Todos los compactadores weycor están equipados con
articulaciones pendulares pivotantes robustas y libres
de mantenimiento. Se encargan de que el tren delantero y
trasero sigan un trazado y dan lugar a un centro de gravedad
especialmente bajo. El ángulo de pandeo de este sistema
articulado es de 35°, el ángulo de oscilación es de 12°;
garantizando así una excelente capacidad de maniobra.
VISTA PANORÁMICA PARA
MAYOR SEGURIDAD
Vista panorámica óptima también en
desplazamientos marcha atrás gracias al
capó del motor inclinado y a una construcción
muy compacta. Cabina panorámica ROPS con
elementos de mando regulables individualmente.
MODO ECO
Con este equipamiento opcional se puede utilizar
de un modo muy eficiente la potencia de los gru-
pos hidráulicos: mediante el modo ECO se puede
reducir el número de revoluciones del motor en
unas 400 rpm en comparación con el número de
revoluciones nominal sin pérdida de potencia en
el sistema hidráulico. Mientras se conservan la
frecuencia de vibración y las fuerzas centrífugas
se reduce hasta un 30 % la carga de ruido
para el conductor y el entorno así como el
consumo de combustible.
EJE NO-SPIN
El eje No-Spin de serie garantiza gracias a un
bloqueo diferencial permanente garantiza en todo
momento la máxima tracción y capacidad
ascensional de los compactadores weycor. Si la
marcha por curvas da lugar a diferentes revolu-
ciones de ruedas, el bloqueo se anula automá-
ticamente y solo vuelve a activarse si las ruedas
funcionan de nuevo de manera sincrónica.
MOTOR
En los compactadores weycor funcionan motores
diésel modernos, de baja emisión de gases de
escape, que se encuentran en su elemento en
el uso duro diario. Grades reservas de fuerza y
una refrigeración por agua eficiente garantizan
también un perfecto uso a temperaturas
exteriores extremas de hasta 55 °C sobre
subsuelos complicados.
La durabilidad y el consumo reducido
garantizan una eficiencia óptima y los rodamien-
tos especiales del motor una generación de ruido
claramente reducida.
ASPECTOS TÉCNICOS DESTACADOS
6. 10 / 11

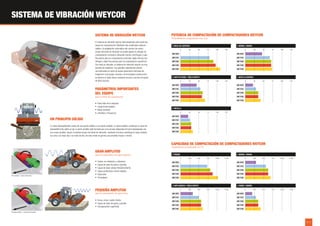

SISTEMA DE VIBRACIÓN WEYCOR
SISTEMA DE VIBRACIÓN WEYCOR
El sistema de vibración weycor está preparado para todas las
tareas de compactación. Mediante dos amplitudes seleccio-
nables y la adaptación automática del número de revolu-
ciones del árbol de vibración se puede ajustar la energía de
compactación necesaria: elevadas fuerzas centrífugas y baja
frecuencia para la compactación profunda, bajas fuerzas cen-
trífugas y altas frecuencias para la compactación superficial.
Con toda su robustez, el sistema de vibración weycor es muy
sencillo de mantener: Los grandes rodamientos exterio-
res lubricados en baño de aceite garantizan intervalos de
inspección muy largos. Gracias a la innovadora construcción
se elimina el hasta ahora necesario acceso a puntos de apoyo
de difícil acceso.
PARÁMETROS IMPORTANTES
DEL EQUIPO
(para el efecto de compactación)
• Peso total de la máquina
• Carga lineal estática
• Masa oscilante
• Amplitud y frecuencia
GRAN AMPLITUD
(para la compactación de capas espesas)
• Suelos no cohesivos y cohesivos
• Capas de base de grava y gravilla
• Capas de base unidas hidráulicamente
• Capas protectoras contra heladas
• Subsuelos
• Terraplenes
PEQUEÑA AMPLITUD
(para la compactación de capas finas)
• Grava, arena, suelos mixtos
• Capas de base de grava y gravilla
• Compactación superficial
UN PRINCIPIO SÓLIDO
La masa desequilibrada consta de una parte estática y una parte variable. La parte estática constituye un peso de
desequilibrio fijo sobre el eje, la parte variable está formada por una carcasa dispuesta de forma desplazada con
una masa variable. Según el sentido de giro del árbol de vibración, mediante la fuerza centrífuga la masa variable
se suma a la masa fija o se resta de ella. De este modo se genera una amplitud mayor o menor.
Gran amplitud – bajas revoluciones
Pequeña amplitud – revoluciones elevadas
0 25 50 75 100 125
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› CAPA DE BASE / SUELO MIXTO
POTENCIA DE COMPACTACIÓN DE COMPACTADORES WEYCOR
Profundidad de compactación máx. (cm)
CAPACIDAD DE COMPACTACIÓN DE COMPACTADORES WEYCOR
Capacidad de compactación (m3
/h)
0 25 50 75 100 125
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› ROCA DE CANTERA
0 25 50 75 100 125
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› ARCILLA
0 25 50 75 100 125
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› ARENA / GRAVA
0 25 50 75 100 125
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› ARCILLA GRUESA
0 250 500 750 1.000 1.250
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› PIEDRA
0 250 500 750 1.000 1.250
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› CAPA BÁSICA / SUELO MIXTO
0 250 500 750 1.000 1.250
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› ARENA / GRAVA
0 250 500 750 1.000 1.250
AW 1070
AW 1110
AW 1120
AW 1130
AW 1140
› FANGO / BARRO
7. 12 / 13

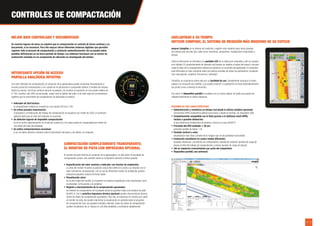

En muchos lugares de obras se requiere que la compactación se controle de forma continua y se
documente, si es necesario. Para ello weycor ofrece diferentes sistemas digitales que permiten
registrar todo el proceso de compactación y analizarlo automáticamente. Así se pueden paliar
posibles deficiencias en un breve periodo de tiempo. Los sistemas funcionan con un sensor de
aceleración montado en un componente de vibración no amortiguado del tambor.
CONTROLES DE COMPACTACIÓN
INTERESANTE OPCIÓN DE ACCESO:
PANTALLA ANALÓGICA INTUITIVA
Con este indicador de compactación, el conductor de la apisonadora puede comprobar directamente el
proceso actual de compactación y ver cuándo se ha alcanzado la compresión óptima. El estado de compac-
tación se calcula de forma continua durante la pasada y se muestra al conductor en una escala relativa de
0-100. Cuantos más LEDs se enciendan, mayor será la rigidez del suelo. Si el valor deja de incrementarse
significa que el crecimiento de compactación ha alcanzado el máximo.
• Indicador de fácil lectura:
la compactación relativa se muestra en una escala LED de 0-100.
• Se evitan pasadas innecesarias:
el progreso y la finalización del trabajo de compactación se visualizan por medio de LEDs; el conductor
apisona hasta que el valor del indicador no aumente.
• Se detectan lugares de imposible compactación:
ya en el primer apisonamiento, el conductor puede ver si el suelo puede ser compactado por medio de
una señal del valor del indicador.
• Se evitan compactaciones excesivas:
la luz de alerta advierte a tiempo sobre la demolición del grano y los daños a la máquina.
COMPACTACIÓN COMPLETAMENTE TRANSPARENTE:
EL MONITOR DE PISTA CON IMPRESORA OPCIONAL
El monitor de pista informa al conductor de la apisonadora, no sólo sobre el resultado de
compactación actual, sino también sobre la compresión durante la última pasada.
• Especificación del valor nominal e indicador con función de ampliación:
un área del monitor muestra la posición actual del rodillo en la pista y su relación con el
valor nominal de compactación. Con el uso de diferentes niveles de ampliación pueden
evaluarse pequeños valores de forma fiable.
• Visualización clara:
en la otra mitad del monitor se muestran los valores instantáneos más importantes como
la velocidad, la frecuencia y la amplitud.
• Registro y documentación de la compactación opcionales:
los valores de compactación de la pasada actual se guardan hasta una longitud de pista
de 800 m. Con la práctica impresora térmica opcional pueden documentarse directa-
mente los datos de compactación guardados. Para ello, la impresora se conecta por cable
al monitor de pista. Así puede imprimirse la visualización en pantalla sobre el progreso
de compactación tras una pasada completa. Además, todos los datos de compactación
pueden visualizarse de un vistazo en una lista detallada y controlarse rápidamente.
MEJOR BIEN CONTROLADO Y DOCUMENTADO ADELANTADO A SU TIEMPO:
WEYCOR COMPDOC, EL SISTEMA DE MEDICIÓN MÁS MODERNO DE SU ESPECIE
weycor CompDoc es el sistema de medición y registro más moderno para obras grandes
de construcción de todo tipo, tales como carreteras, aeropuertos, instalaciones industriales o
presas.
Toda la información se transfiere a la pantalla LCD de la cabina por ordenador y allí se muestra
con claridad. El comportamiento de vibración del tambor se registra a través del sensor y de este
modo el valor de la compactación relativa se calcula en el momento del apisonado. El conductor
está informado en todo momento sobre los valores actuales de todos los parámetros: compacta-
ción, basculación, amplitud, frecuencia y velocidad.
CompDoc se caracteriza sobre todo por su facilidad de uso: Simplemente arranque el motor,
espere a la recepción por satélite, ¡y ya puede conducir! La grabación se inicia automáticamente
tan pronto como comienza la vibración.
Por cierto: El dispositivo portátil se sostiene con un cierre rápido, de modo que puede ser
utilizado fácilmente en varias máquinas.
RESUMEN DE SUS CARACTERÍSTICAS:
• Administración y monitoreo en tiempo real desde la oficina (módem opcional):
transmisión GPRS inalámbrica bidireccional hacia y desde el servidor, sin dispositivo USB
• Completamente compatible con la flota gracias a la telefonía móvil GPRS,
incluso a grandes distancias:
lo que elimina las limitaciones de alcance, como en el caso del Wi-Fi
• Precisión del GPS estándar < 30 cm:
precisión posible de hasta 1 cm
• Pantalla vertical a color:
visualización más clara y amplia de la imagen que en las pantallas horizontales
• Evaluación simultánea en cuatro modos diferentes:
pasadas dinámicas, crecimiento de compactación, pasada de medición (prueba de carga de
placas al final del trabajo de compactación) y clásico (prueba de carga de placas)
• ¡No se requieren conocimientos por parte del maquinista!
• Dispositivo portátil, uso universal
8. 14 / 15
14 / 15

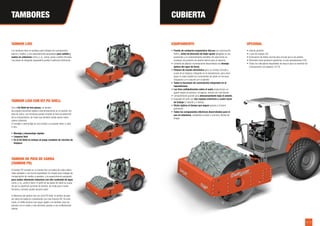

TAMBORES CUBIERTA
TAMBOR LISO
Los tambores lisos se emplean para trabajos de compactación
ligeros y medios, y son especialmente apropiados para asfalto y
suelos no cohesivos como, p. ej., arena, grava o piedra triturada.
Las piezas de desgaste (separador) pueden sustituirse fácilmente.
EQUIPAMIENTO
• Puesto de conductor ergonómico DeLuxe con autorización
ROPS y árbol de dirección de triple ajuste (plegable en dos
posiciones y un compartimento extraíble). De esta forma se
consigue una posición de asiento óptima para el operario..
• Cubierta de plástico recientemente desarrollada con drenaje
óptimo del agua de lluvia.
• Palanca de mando electrónica para un manejo cómodo y
suave de la máquina. Integrado en el reposabrazos, para amor-
tiguar lo mejor posible los movimientos de vaivén en terrenos
irregulares y en conjunto con el asiento.
• Todas la funciones de conmutación integradas en el
reposabrazos.
• Las tiras antideslizantes sobre el suelo proporcionan un
agarre seguro al subirse o al bajarse, incluso con mal tiempo.
• Compartimento grande para almacenamiento bajo el asiento.
• Equipado de serie con dos espejos exteriores y cuatro luces
de trabajo (2 delante y 2 detrás).
• Visión óptima al tiempo que segura gracias a la barra
perimetral.
• Todos los componentes eléctricos desarrollados para el
uso en exteriores, resistentes al polvo o la lluvia y fáciles de
limpiar.
TAMBOR LISO CON KIT PD SHELL
Con el kit Shell de tres piezas, un tambor
liso puede convertirse rápida y económicamente en un tambor con
pata de cabra. Las mordazas pueden ampliar el área de aplicación
de la compactadora, de modo que también pueda operar sobre
suelos cohesivos.
El montaje y desmontaje es muy simple y se pueden llevar a cabo
in situ.
• Montaje y desmontaje rápidos
• Limpieza fácil
• En el kit Shell se incluye un juego completo de cinceles de
limpieza
TAMBOR DE PATA DE CABRA
(TAMBOR PD)
El tambor PD consiste en un tambor liso con patas de cabra adicio-
nales soldadas y con forma trapedoidal. Se emplea para trabajos de
compactación de medios a pesados, y es especialmente apropiado
para suelos altamente cohesivos con alto contenido de agua
como, p. ej., arcilla o barro. El perfil de las patas de cabra se ocupa
de que la superficie aumente de tamaño, de modo que el suelo
húmedo y cohesivo pueda secarse antes.
A diferencia del tambor liso con el kit PD Shell, el tambor de pata
de cabra se instala en combinación con una tracción HD. De este
modo, el rodillo alcanza una mayor rigidez y es también más res-
petuoso con el medio y más eficiente, gracias a una multiplicación
inferior.
OPCIONAL
+ Asiento giratorio
+ Luces de trabajo LED
+ Iluminación de tráfico normal para circular por la vía pública
+ Diferentes faros giratorios (giratorios o luces parpadeantes LED)
+ Todos los indicadores disponibles de weycor para la medición de
compactación (ver páginas 12/13)
9. 16 / 17
TRACCIÓN Y MOTORES
10.000 €
1.000 h 2.000 h 3.000 h 4.000 h 5.000 h
20.000 €
30.000 €
40.000 €
50.000 €
60.000 €
70.000 €
80.000 €
0 €

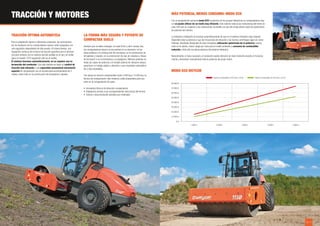

TRACCIÓN ÓPTIMA AUTOMÁTICA
Para la adaptación óptima a diferentes subsuelos, los accionamien-
tos de traslación de los compactadores weycor están equipados con
una regulación dependiente de alta presión. Al mismo tiempo, una
regulación continua de la fuerza de tracción garantiza que el vehículo
funcione siempre con la máxima tracción posible en el eje y el rodillo
(para el modelo 1070 regulación solo en el rodillo).
El sistema funciona automáticamente, no se requiere una in-
tervención del conductor. Con este sistema se logra un control de
tracción más eficiente y una capacidad ascensional claramente
superior en comparación con el convencional accionamiento de 4
niveles, sobre todo en la construcción de terraplenes y taludes.
LA FORMA MÁS SEGURA Y POTENTE DE
COMPACTAR SUELO
Siempre que se deba conseguir un suelo firme y abrir nuevas vías,
los compactadores weycor se encuentran en su elemento: en las
obras públicas y la construcción de carreteras, en la construcción de
terraplenes y taludes, en la construcción de vías de rodadura y líneas
de ferrocarril o en la horticultura y el paisajismo. Motores potentes en
todas las clases de potencia y el versátil sistema de vibración weycor
garantizan un trabajo rápido y eficiente y unos resultados sobresalien-
tes y documentables.
Con pesos en servicio comprendidos entre 2.400 kg y 14.000 kg y la
técnica de compactación más moderna, están preparados para sus
retos en la compactación de suelo:
• Innovadora técnica de vibración-compactación
• Adaptación precisa a las correspondientes estructuras del terreno
• Control y documentación asistidos por ordenador
MÁS POTENCIA, MENOS CONSUMO: MODO ECO
Con el equipamiento opcional modo ECO la potencia de los grupos hidráulicos en compactadores wey-
cor se puede utilizar de un modo muy eficiente. Este sistema reduce las revoluciones del motor en
unas 400 rpm en respecto a las revoluciones nominales sin que ello tenga efecto sobre los parámetros
de potencia del cilindro.
La hidráulica inteligente se encarga automáticamente de que en el sistema hidráulico siga estando
disponible toda la potencia y que las frecuencias de vibración y las fuerzas centrífugas sigan sin verse
influidas. Resultado destacado de esta innovadora utilización optimizada de la potencia:menos
ruido en la cabina, menor carga por ruido para el medio ambiente y consumo de combustible
reducido y todo ello con plena potencia del sistema hidráulico.
Naturalmente, si fuera necesario, el conductor puede intervenir en todo momento durante el funciona-
miento y demandar manualmente toda la potencia del grupo motriz.
MODO ECO WEYCOR
Costes de combustible sin ECO para 1,20 €/l Costes de combustible con ECO para 1,20 €/l
10. 18 / 19

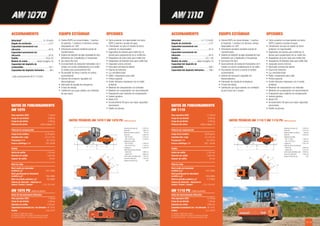

ACCIONAMIENTO
Velocidad ...................................0–11,5 km/h
Ángulo de oscilación.............................±12°
Capacidad ascensional con
vibración ................................................43 %
Capacidad ascensional sin
vibración ................................................48 %
Rodillo...............................................23,1–26
Modelo de motor................véase la página 19
Capacidad del depósito de
combustible ...........................................300 l
Capacidad del depósito hidráulico .......106 l
EQUIPO ESTÁNDAR
• Cabina ROPS con lunas tintadas, 1 puerta a
la izquierda, 1 ventana a la derecha, ambas
bloqueables en 180º
• Articulación pendular pivotante exenta de
mantenimiento
• Sistema de vibración de baja necesidad de man-
tenimiento con 2 amplitudes y 2 frecuencias
• Eje trasero No-Spin
• Accionamiento de traslación hidrostático de 4
niveles con acción antideslizante en el rodillo
• Acumulador de freno a resorte en ambos
accionamiento
• Asiento del conductor regulable con
descansabrazos
• Interruptor de parada de emergencia
• 4 faros de trabajo
• Calefacción por agua caliente con ventilador
de aire fresco de 3 niveles
OPCIONES
• Techo protector no impermeable con barra
ROPS y asiento a prueba de agua
• Climatizador (no para el modelo de techo
protector no impermeable)
• Segmentos de pisones para rodillo liso (3
piezas) para equipamiento de un rodillo liso
• Raspadores de acero (solo para rodillo liso)
• Raspadores de Vulkollan (solo para rodillo liso)
• Separador previo ciclónico
• Interruptor principal de batería
• Alarma de retroceso
• Luz omnidireccional
• Radio / preparación para radio
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
• Medición de compactación con indicador
• Medición de compactación con documentación
• Preparación para medición de compactación
• Asiento giratorio
• Modo ECO
• Accionamiento HD para una mayor capacidad
ascensional
• Rodillo de pisones
ACCIONAMIENTO
Velocidad*.....................................0–10 km/h
Ángulo de oscilación .............................±12°
Capacidad ascensional con
vibración ................................................45 %
Capacidad ascensional sin
vibración ................................................50 %
Rodillo...............................................16,9–24
Modelo de motor................véase la página 19
Capacidad del depósito de
combustible ...........................................167 l
Capacidad del depósito hidráulico .........68 l
* para accionamiento HD 0–12 km/h
EQUIPO ESTÁNDAR
• Cabina ROPS con lunas tintadas, 1 puerta a
la izquierda, 1 ventana a la derecha, ambas
bloqueables en 180º
• Articulación pendular pivotante exenta de
mantenimiento
• Sistema de vibración de baja necesidad de man-
tenimiento con 2 amplitudes y 2 frecuencias
• Eje trasero No-Spin
• Accionamiento de traslación hidrostático de 2
niveles con acción antideslizante en el rodillo
(4 niveles para accionamiento HD)
• Acumulador de freno a resorte en ambos
accionamiento
• Asiento del conductor regulable con
descansabrazos
• Interruptor de parada de emergencia
• 4 faros de trabajo
• Calefacción por agua caliente con ventilador
de aire fresco
OPCIONES
• Techo protector no impermeable con barra
ROPS y asiento a prueba de agua
• Climatizador (no para el modelo de techo
protector no impermeable)
• Segmentos de pisones para rodillo liso (3
piezas) para equipamiento de un rodillo liso
• Raspadores de acero (solo para rodillo liso)
• Raspadores de Vulkollan (solo para rodillo liso)
• Separador previo ciclónico
• Interruptor principal de batería
• Alarma de retroceso
• Luz omnidireccional
• Radio / preparación para radio
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
• Medición de compactación con indicador
• Medición de compactación con documentación
• Preparación para medición de compactación
• Asiento giratorio
• Modo ECO
• Accionamiento HD para una mayor capacidad
ascensional
• Rodillo de pisones
DATOS DE FUNCIONAMIENTO
AW 1110
Peso operativo CECE 11.700 kg
Carga de eje delante 6.300 kg
Carga de eje detrás 5.400 kg
Potencia del motor véase la página 19
Potencia de compactación
Carga lineal estática 30,00 kg/cm
Amplitud alta / baja 1,8 / 0,8 mm
Frecuencia I / II 30 / 38 Hz
Fuerza centrífuga I / II 220 / 150 kN
Rodillo
Ancho de rodillo 2.100 mm
Diámetro de rodillo 1.500 mm
Espesor de rodillo 25 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
104,1 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
106,0 dB(A)
Nivel de presión acústica LP
A(3)
77,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
AW 1110 PD (rodillo de pisones)
Datos de funcionamiento diferentes
Peso operativo CECE 13.100 kg
Carga de eje delante 7.700 kg
Diámetro de rodillo 1.390 mm
Capacidad ascensional con / sin vibración 48 / 52 %
Rodillo 23,1–26 TR
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041. * En función de la variante del motor.
DATOS DE FUNCIONAMIENTO
AW 1070
Peso operativo CECE 7.100 kg
Carga de eje delante 3.800 kg
Carga de eje detrás 3.300 kg
Potencia del motor véase la página 19
Potencia de compactación
Carga lineal estática 22,35 kg/cm
Amplitud alta / baja 1,6 / 0,7 mm
Frecuencia I / II 30 / 40 Hz
Fuerza centrífuga I / II 120 / 90 kN
Rodillo
Ancho de rodillo 1.700 mm
Diámetro de rodillo 1.250 mm
Espesor de rodillo 20 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
104,1 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
106,0 dB(A)
Nivel de presión acústica LP
A(3)
76,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
AW 1070 PD (rodillo de pisones)
Datos de funcionamiento diferentes
Peso operativo CECE 7.700 kg
Carga de eje delante 4.400 kg
Diámetro de rodillo 1.140 mm
Capacidad ascensional con / sin vibración 48 / 53 %
Rodillo 16,9–24 TR
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041. * En función de la variante del motor.
*
*
*
*
L
A
R B
Ĵ
W1
W
R1
D
H1
H
L
A
R B
Ĵ
W1
W
R1
D
H1
H
DATOS TÉCNICOS AW 1110 Y AW 1110 PD (rodillo de pisones)
DATOS TÉCNICOS AW 1070 Y AW 1070 PD (rodillo de pisones)
Distancia entre ejes (A) 3.195 mm
Ancho (B) 2.270 mm
Distancia sobre el suelo (D) 490 mm
Altura (H) 2.920 mm
Diámetro de rodillo
- AW 1110 (H1)
- AW 1110 PD (H1)
1.500 mm
1.390 mm
Longitud (L) 5.757 mm
Radio del círculo de dirección
- interior (R)
- exterior (R1)
4.860 mm
7.015 mm
Ancho sobre neumáticos (W) 2.090 mm
Ancho de rodillo (W1) 2.100 mm
Ángulo de dirección (Ĵ) ±30°
Distancia entre ejes (A) 2.720 mm
Ancho (B) 1.850 mm
Distancia sobre el suelo (D) 375 mm
Altura (H)
- AW 1070 (H)
- AW 1070 PD (H)
2.920 mm
2.723 mm
2.728 mm
Diámetro de rodillo
- AW 1070 (H1)
- AW 1070 PD (H1)
1.250 mm
1.140 mm
Longitud (L) 5.032 mm
Radio del círculo de dirección
- interior (R)
- exterior (R1)
3.900 mm
5.600 mm
Ancho sobre neumáticos (W) 1.700 mm
Ancho de rodillo (W1) 1.700 mm
Ángulo de dirección (Ĵ) ±30°
11. 20 / 21

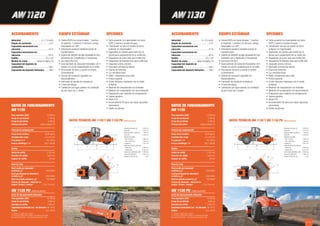

L
L
A
A
R
R B
B
Ĵ
Ĵ
W1
W1
W
W
R1
R1
D
D
H1
H1
H
H
ACCIONAMIENTO
Velocidad ...................................0–12,5 km/h
Ángulo de oscilación.............................±12°
Capacidad ascensional con
vibración ................................................41 %
Capacidad ascensional sin
vibración ................................................46 %
Rodillo...............................................23,1–26
Modelo de motor................véase la página 19
Capacidad del depósito de
combustible ...........................................300 l
Capacidad del depósito hidráulico .......106 l
EQUIPO ESTÁNDAR
• Cabina ROPS con lunas tintadas, 1 puerta a
la izquierda, 1 ventana a la derecha, ambas
bloqueables en 180º
• Articulación pendular pivotante exenta de
mantenimiento
• Sistema de vibración de baja necesidad de man-
tenimiento con 2 amplitudes y 2 frecuencias
• Eje trasero No-Spin
• Accionamiento de traslación hidrostático de 4
niveles con acción antideslizante en el rodillo
• Acumulador de freno a resorte en ambos
accionamiento
• Asiento del conductor regulable con
descansabrazos
• Interruptor de parada de emergencia
• 4 faros de trabajo
• Calefacción por agua caliente con ventilador
de aire fresco de 3 niveles
OPCIONES
• Techo protector no impermeable con barra
ROPS y asiento a prueba de agua
• Climatizador (no para el modelo de techo
protector no impermeable)
• Segmentos de pisones para rodillo liso (3
piezas) para equipamiento de un rodillo liso
• Raspadores de acero (solo para rodillo liso)
• Raspadores de Vulkollan (solo para rodillo liso)
• Separador previo ciclónico
• Interruptor principal de batería
• Alarma de retroceso
• Luz omnidireccional
• Radio / preparación para radio
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
• Medición de compactación con indicador
• Medición de compactación con documentación
• Preparación para medición de compactación
• Asiento giratorio
• Modo ECO
• Accionamiento HD para una mayor capacidad
ascensional
• Rodillo de pisones
ACCIONAMIENTO
Velocidad ...................................0–11,5 km/h
Ángulo de oscilación .............................±12°
Capacidad ascensional con
vibración ................................................45 %
Capacidad ascensional sin
vibración ................................................50 %
Rodillo...............................................23,1–26
Modelo de motor................véase la página 19
Capacidad del depósito de
combustible ...........................................300 l
Capacidad del depósito hidráulico .......106 l
EQUIPO ESTÁNDAR
• Cabina ROPS con lunas tintadas, 1 puerta a
la izquierda, 1 ventana a la derecha, ambas
bloqueables en 180º
• Articulación pendular pivotante exenta de
mantenimiento
• Sistema de vibración de baja necesidad de man-
tenimiento con 2 amplitudes y 2 frecuencias
• Eje trasero No-Spin
• Accionamiento de traslación hidrostático de 4
niveles con acción antideslizante en el rodillo
• Acumulador de freno a resorte en ambos
accionamiento
• Asiento del conductor regulable con
descansabrazos
• Interruptor de parada de emergencia
• 4 faros de trabajo
• Calefacción por agua caliente con ventilador
de aire fresco de 3 niveles
OPCIONES
• Techo protector no impermeable con barra
ROPS y asiento a prueba de agua
• Climatizador (no para el modelo de techo
protector no impermeable)
• Segmentos de pisones para rodillo liso (3
piezas) para equipamiento de un rodillo liso
• Raspadores de acero (solo para rodillo liso)
• Raspadores de Vulkollan (solo para rodillo liso)
• Separador previo ciclónico
• Interruptor principal de batería
• Alarma de retroceso
• Luz omnidireccional
• Radio / preparación para radio
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
• Medición de compactación con indicador
• Medición de compactación con documentación
• Preparación para medición de compactación
• Asiento giratorio
• Modo ECO
• Accionamiento HD para una mayor capacidad
ascensional
• Rodillo de pisones
DATOS DE FUNCIONAMIENTO
AW 1130
Peso operativo CECE 12.900 kg
Carga de eje delante 7.200 kg
Carga de eje detrás 5.700 kg
Potencia del motor véase la página 19
Potencia de compactación
Carga lineal estática 34,29 kg/cm
Amplitud alta / baja 1,8 / 0,9 mm
Frecuencia I / II 30 / 38 Hz
Fuerza centrífuga I / II 260 / 190 kN
Rodillo
Ancho de rodillo 2.100 mm
Diámetro de rodillo 1.500 mm
Espesor de rodillo 30 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
103,9 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
106,0 dB(A)
Nivel de presión acústica LP
A(3)
76,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
AW 1130 PD (rodillo de pisones)
Datos de funcionamiento diferentes
Peso operativo CECE 14.300 kg
Carga de eje delante 8.600 kg
Diámetro de rodillo 1.390 mm
Capacidad ascensional con / sin vibración 48 / 52 %
Rodillo 23,1–26 TR
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041. * En función de la variante del motor.
DATOS DE FUNCIONAMIENTO
AW 1120
Peso operativo CECE 12.300 kg
Carga de eje delante 7.100 kg
Carga de eje detrás 5.200 kg
Potencia del motor véase la página 19
Potencia de compactación
Carga lineal estática 33,81 kg/cm
Amplitud alta / baja 1,8 / 0,6 mm
Frecuencia I / II 30 / 40 Hz
Fuerza centrífuga I / II 240 / 140 kN
Rodillo
Ancho de rodillo 2.100 mm
Diámetro de rodillo 1.500 mm
Espesor de rodillo 30 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
103,9 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
106,0 dB(A)
Nivel de presión acústica LP
A(3)
78,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
AW 1120 PD (rodillo de pisones)
Datos de funcionamiento diferentes
Peso operativo CECE 13.700 kg
Carga de eje delante 8.500 kg
Diámetro de rodillo 1.390 mm
Capacidad ascensional con / sin vibración 48 / 52 %
Rodillo 23,1–26 TR
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041. * En función de la variante del motor.
*
*
*
*
DATOS TÉCNICOS AW 1130 Y AW 1130 PD (rodillo de pisones)
DATOS TÉCNICOS AW 1120 Y AW 1120 PD (rodillo de pisones)
Distancia entre ejes (A) 3.195 mm
Ancho (B) 2.270 mm
Distancia sobre el suelo (D) 490 mm
Altura (H) 2.920 mm
Diámetro de rodillo
- AW 1130 (H1)
- AW 1130 PD (H1)
1.500 mm
1.390 mm
Longitud (L) 5.757 mm
Radio del círculo de dirección
- interior (R)
- exterior (R1)
4.860 mm
7.015 mm
Ancho sobre neumáticos (W) 2.090 mm
Ancho de rodillo (W1) 2.100 mm
Ángulo de dirección (Ĵ) ±30°
Distancia entre ejes (A) 3.195 mm
Ancho (B) 2.270 mm
Distancia sobre el suelo (D) 490 mm
Altura (H) 2.920 mm
Diámetro de rodillo
- AW 1120 (H1)
- AW 1120 PD (H1)
1.500 mm
1.390 mm
Longitud (L) 5.757 mm
Radio del círculo de dirección
- interior (R)
- exterior (R1)
4.860 mm
7.015 mm
Ancho sobre neumáticos (W) 2.090 mm
Ancho de rodillo (W1) 2.100 mm
Ángulo de dirección (Ĵ) ±30°
12. 22 / 23

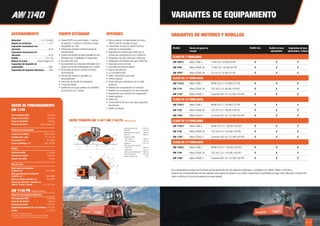

Modelo Norma de gases de
escape
Rodillo liso Rodillo de base
apisonadora
Segmentos de base
apisonadora, 3 piezas
CLASE DE 7 TONELADAS
AW 1070 E Motor COM 2 1104C-44 / 62 kW (83 HP) X X X
AW 1070 Motor STAGE 3A 1104D-44T / 62 kW (83 HP) X X X
AW 1070e Motor STAGE 3B TD 2.9 L4 / 54 kW (72 HP) X X X
CLASE DE 11 TONELADAS
AW 1110 E Motor COM 2 BF4M 2012 C / 95 kW (127 HP) X X X
AW 1110 Motor STAGE 3A TCD 2012 L4 / 96 kW (129 HP) X X X
AW 1110e Motor STAGE 4 Cummins QSF 3.8 / 97 KW (130 HP) X X X
CLASE DE 12 TONELADAS
AW 1120 E Motor COM 2 BF4M 2012 C / 95 kW (127 HP) X X X
AW 1120 Motor STAGE 3A TCD 2012 L4 / 96 kW (129 HP) X X X
AW 1120e Motor STAGE 4 Cummins QSF 3.8 / 97 KW (130 HP) X X X
CLASE DE 13 TONELADAS
AW 1130 E Motor COM 2 BF4M 2012 C / 100 kW (134 HP) X X X
AW 1130 Motor STAGE 3A TCD 2012 L4 / 103 kW (138 HP) X X X
AW 1130e Motor STAGE 4 Cummins QSF 3.8 / 97 KW (130 HP) X X X
CLASE DE 14 TONELADAS
AW 1140 E Motor COM 2 BF4M 2012 C / 100 kW (134 HP) X X X
AW 1140 Motor STAGE 3A TCD 2012 L4 / 103 kW (138 HP) X X X
AW 1140e Motor STAGE 4 Cummins QSF 3.8 / 97 KW (130 HP) X X X
VARIANTES DE MOTORES Y RODILLOS
Los compactadores weycor son sinónimo de excelencia técnica, de máquinas poderosas y confiables y de calidad «Made in Germany».
Superan las correspondientes normas vigentes sobre gases de escape en su ámbito. Usted tiene la posibilidad de elegir entre diferentes versiones de
motor conforme a la norma de gases de escape exigida.
L
A
R B
Ĵ
W1
W
R1
D
H1
H
VARIANTES DE EQUIPAMIENTO
ACCIONAMIENTO
Velocidad ...................................0–12,5 km/h
Ángulo de oscilación .............................±12°
Capacidad ascensional con
vibración ................................................40 %
Capacidad ascensional sin
vibración ................................................45 %
Rodillo...............................................23,1–26
Modelo de motor................véase la página 19
Capacidad del depósito de
combustible ...........................................300 l
Capacidad del depósito hidráulico .......106 l
EQUIPO ESTÁNDAR
• Cabina ROPS con lunas tintadas, 1 puerta a
la izquierda, 1 ventana a la derecha, ambas
bloqueables en 180º
• Articulación pendular pivotante exenta de
mantenimiento
• Sistema de vibración de baja necesidad de man-
tenimiento con 2 amplitudes y 2 frecuencias
• Eje trasero No-Spin
• Accionamiento de traslación hidrostático de 4
niveles con acción antideslizante en el rodillo
• Acumulador de freno a resorte en ambos
accionamiento
• Asiento del conductor regulable con
descansabrazos
• Interruptor de parada de emergencia
• 4 faros de trabajo
• Calefacción por agua caliente con ventilador
de aire fresco de 3 niveles
OPCIONES
• Techo protector no impermeable con barra
ROPS y asiento a prueba de agua
• Climatizador (no para el modelo de techo
protector no impermeable)
• Segmentos de pisones para rodillo liso (3
piezas) para equipamiento de un rodillo liso
• Raspadores de acero (solo para rodillo liso)
• Raspadores de Vulkollan (solo para rodillo liso)
• Separador previo ciclónico
• Interruptor principal de batería
• Alarma de retroceso
• Luz omnidireccional
• Radio / preparación para radio
• Pintura especial
• Aceite hidráulico respetuoso con el medio
ambiente
• Medición de compactación con indicador
• Medición de compactación con documentación
• Preparación para medición de compactación
• Asiento giratorio
• Modo ECO
• Accionamiento HD para una mayor capacidad
ascensional
• Rodillo de pisones
DATOS DE FUNCIONAMIENTO
AW 1140
Peso operativo CECE 14.000 kg
Carga de eje delante 8.100 kg
Carga de eje detrás 5.900 kg
Potencia del motor véase la página 19
Potencia de compactación
Carga lineal estática 38,57 kg/cm
Amplitud alta / baja 1,9 / 0,7 mm
Frecuencia I / II 30 / 40 Hz
Fuerza centrífuga I / II 280 / 180 kN
Rodillo
Ancho de rodillo 2.100 mm
Diámetro de rodillo 1.500 mm
Espesor de rodillo 30 mm
Nivel de ruido
Nivel medio de intensidad
acústica LW
A(1)
104,8 dB(A)
Nivel garantizado de intensidad
acústica LW
A(2)
106,0 dB(A)
Nivel de presión acústica LP
A(3)
76,0 dB(A)
Valores de vibración - vibración en
manos / brazos / cuerpo(4)
< 2,5 / 0,5 m/s²
AW 1140 PD (rodillo de pisones)
Datos de funcionamiento diferentes
Peso operativo CECE 15.400 kg
Carga de eje delante 9.500 kg
Diámetro de rodillo 1.390 mm
Capacidad ascensional con / sin vibración 48 / 52 %
Rodillo 23,1–26 TR
(1) Conforme a 2000/14/CE y anexos.
(2) Conforme a 2000/14/CE y anexos. (3) Conforme a ISO 6396.
(4) Conforme a ISO 8041. * En función de la variante del motor.
*
*
DATOS TÉCNICOS AW 1140 Y AW 1140 PD (rodillo de pisones)
Distancia entre ejes (A) 3.195 mm
Ancho (B) 2.270 mm
Distancia sobre el suelo (D) 490 mm
Altura (H) 2.920 mm
Diámetro de rodillo
- AW 1140 (H1)
- AW 1140 PD (H1)
1.500 mm
1.390 mm
Longitud (L) 5.757 mm
Radio del círculo de dirección
- interior (R)
- exterior (R1)
4.860 mm
7.015 mm
Ancho sobre neumáticos (W) 2.090 mm
Ancho de rodillo (W1) 2.100 mm
Ángulo de dirección (Ĵ) ±30°
13. RESUMEN DE PRODUCTOS PALAS CARGADORAS
ATLAS WEYHAUSEN GMBH · D - 27793 Wildeshausen
Teléfono +49 (0) 44 31 - 98 10 · info@weycor.de · www.weycor.de
weycor es una marca de ATLAS WEYHAUSEN GMBH.
Nos
reservamos
el
derecho
de
modificar
sin
previo
aviso
las
especificaciones
y
descripciones.
No
podemos
garantizar
la
ausencia
de
errores.
Los
datos
técnicos
hacen
referencia
exclusivamente
a
la
versión
estándar,
las
ilustraciones
pueden
diferir
de
la
versión
estándar.
No
todos
los
productos
están
disponibles
en
todos
los
mercados.
AR 30 AR 35 AR 35 Super AR 40
Peso operativo 2.150 kg Peso operativo 2.500 kg Peso operativo 2.875 kg Peso operativo 3.500 kg
Potencia del motor 24,6 kW (33,0 HP) Potencia del motor 24,6 kW (33,0 HP) Potencia del motor 29,4 kW (39,5 HP) Potencia del motor 29,4 kW (39,5 HP)
Capacidad de la pala 0,32 - 0,45 m3
Capacidad de la pala 0,34 - 0,45 m3
Capacidad de la pala 0,34 - 0,50 m3
Capacidad de la pala 0,50 - 0,60 m3
AR 60 / AR 60e AR 65e AR 75e AR 75e S
Peso operativo 4.300 kg / 4.550 kg Peso operativo 5.150 kg Peso operativo 5.760 kg Peso operativo 6.280 kg
Potencia del motor 36,5 kW / 45,6 kW Potencia del motor 54,0 kW (72,5 HP) Potencia del motor 54,0 kW (72,5 HP) Potencia del motor 54,0 kW (72,5 HP)
Capacidad de la pala 0,85 - 1,00 m3
Capacidad de la pala 0,80 - 1,05 m3
Capacidad de la pala 1,00 - 1,25 m3
Capacidad de la pala 0,80 m3
AR 75e T AR 80e AR 85e AR 95e
Peso operativo 6.000 kg Peso operativo 6.220 kg Peso operativo 7.000 kg Peso operativo 7.900 kg
Potencia del motor 54,0 kW (72,5 HP) Potencia del motor 70,0 kW (94,0 HP) Potencia del motor 80,0 kW (107,0 HP) Potencia del motor 85,0 kW (114,0 HP)
Capacidad de la pala 1,00 m3
Capacidad de la pala 1,10 - 1,30 m3
Capacidad de la pala 1,30 - 1,50 m3
Capacidad de la pala 1,40 - 2,00 m3
AR 95e Super AR 105e AR 200e AR 250e
Peso operativo 8.200 kg Peso operativo 9.450 kg Peso operativo 12.400 kg Peso operativo 13.800 kg
Potencia del motor 95,0 kW (127,5 HP) Potencia del motor 105,0 kW (141,0 HP) Potencia del motor 115,0 kW (154,0 HP) Potencia del motor 160,0 kW (214,5 HP)
Capacidad de la pala 1,40 - 2,00 m3
Capacidad de la pala 1,60 - 2,00 m3
Capacidad de la pala 2,10 - 2,50 m3
Capacidad de la pala 2,40 - 3,00 m3
