Este documento proporciona especificaciones técnicas de una retroexcavadora y una pala cargadora, incluyendo sus capacidades, pesos, motores, sistemas hidráulicos, controles, cabinas y otras características. La retroexcavadora tiene una capacidad de cucharón de 34 m3 y la pala cargadora de 27-29 m3. Ambas máquinas pesan aproximadamente 53,000 kg y están equipadas con motores diésel de 111 kW cada uno.

1. C A PA C I D A D D E L C U C H A R Ó N D E L A R E T R O E X C AVA D O R A :
( C O L M A D O S A E ) : 3 4 , 0 m 3
( 4 4 , 5 y d 3
)
C A PA C I D A D D E C U C H A R Ó N D E PA L A ( C O L M A D O ) :
S A E ( 2 : 1 ) : 2 7, 0 - 2 9 , 0 m 3
( 3 5 , 3 - 3 8 , 0 y d 3
)
P E S O O P E R A C I O N A L :
R E T R O E X C AVA D O R A 5 3 7 0 0 0 k g ( 1 1 8 4 0 0 0 l b )
PA L A C A R G A D O R A : 5 3 3 0 0 0 k g ( 1 1 7 5 0 0 0 l b )
P OT E N C I A N O M I N A L :
2 X 111 9 k W ( 2 X 1 5 0 0 h p )
ESPECIFICACIONES EX5600-6

2. EQ U IPO EST ÁND AR
Motor
Alternador de 140 A
Filtro de aire para servicio pesado con eyector
de polvo
Filtro de aceite del motor tipo cartucho
Filtro de derivación de aceite del motor tipo cartucho
Filtro de combustible tipo cartucho
Filtro de agua
Tanque de reserva del radiador
Protector del ventilador
Motor con montaje amortiguado
Sistema PRELUB
Motor con autoralentí
Sistema de parada de emergencia del motor
Sistema hidráulico
Sistema de control E-P
OHS (sistema hidráulico óptimo)
FPS (sistema de bomba de bajo consumo
de combustible)
Sistema de ventilador de enfriamiento de mando
hidráulico
Sistema de mando de bomba de lubricación y
enfriamiento a presión
Válvula de control con válvula de alivio principal
Filtro de aspiración
Filtro de caudal pleno
Filtro de derivación
Filtro del circuito piloto
Filtro de vaciado
Tamiz de alta presión
Cabina
ISO (OPG nivel II)
Montajes elásticos rellenos con fluido
Parabrisas con cristal laminado
Ventanas laterales y traseras con con cristal
oscurecido (color bronce) reforzadas
Limpiaparabrisas intermitente tipo eslabón paralelo
Lavaparabrisas delantero
Asiento reclinable ajustable con suspensión
neumática
Apoyapiés
Bocina de aire con compresor eléctrico
Radio AM-FM autosintonizable con reloj digital
Cinturón de seguridad
Minicombo de nevera-horno para bebidas
Compartimientos de almacenamiento
Tapete
Acondicionador de aire automático con
descongelador
Espejo retrovisor
Martillo de evacuado
Dispositivo para escape de emergencia
Asiento para el instructor
Palanca de corte de circuito piloto
Sistemas monitores
Medidores:
Horómetro
Medidor de combustible
Termómetro del aceite hidráulico
Termómetro de refrigerante del motor
Tacómetro
Manómetro de aceite del motor
Termómetro de aceite del motor
Voltímetro de la batería
Temperatura ambiente
Luces indicadoras (verdes):
Sistema de lubricación previa
Autoralentí
Modalidad de propulsión
Luces de advertencia (rojas):
Alternador
Parada del motor
Sobrecalentamiento del refrigerante
Nivel de aceite hidráulico
Autolubricación
Llenado rápido
Tensión
Palanca eléctrica
Parada de emergencia del motor
Válvula superior
Sobremarcha del motor
Nivel de refrigerante
Presión del aceite del motor
Indicador de nivel de aceite de transmisión
de bomba
Luces de advertencia (amarillas):
Temperatura del escape
Temperatura del combustible
Advertencia del motor
Sobrecalentamiento del aceite hidráulico
Posición de la escalera
Caja del equipo eléctrico
Contaminación de la bomba
Restricción del filtro de aire
Sirenas de alarma:
Sobrecalentamiento
Presión del refrigerante del motor
Nivel del refrigerante del motor
Temperatura del combustible
Presión del aceite del motor
Temperatura del aceite del motor
Temperatura del colector de admisión de aire
Presión del cárter
Nivel del aceite de la transmisión de las bombas
Nivel de aceite del sistema hidráulico
Cierre de la válvula de retención
Posición del tablero del sistema de llenado rápido
Posición de la escalera
Fallo de la palanca eléctrica
Sistema de registro de datos
La DLU (unidad de registro de datos) registra
de forma continua el rendimiento del motor y
del sistema hidráulico. La información puede
descargarse mediante una computadora
personal y PDA
Sistema de transmisión de datos por satélite
Luces
12 luces de trabajo de alto brillo
3 luces de entrada
8 luces de la sala de mantenimiento
Estructura superior
Cubiertas de la máquina con cerradura
Contrapeso de 48 700 kg (107 365 lb)
Pistola engrasadora hidráulica con carrete
de manguera
Escalera plegable con peldaños amplios
Freno de estacionamiento de giro
Tren de rodaje
Freno de estacionamiento de propulsión
Dispositivo de alarma de movimiento de propulsión
Protector para el motor en desplazamiento
(retroexcavadora solamente)
Ajustador hidráulico de orugas con propulsión
de gas N2
y válvula de alivio
Zapatas triples de garra de 1400 mm (55 pulg)
Varios
Juego de herramientas estándar
Peldaños y pasamanos (ISO)
Filtro de aire de recirculación para acondicionador
de aire
Filtro de aire de ventilación para acondicionador
de aire
Tablero de bornes de 12 voltios
Válvula de parada para transporte y armado
Sistema de autolubricación Lincoln
4 cámaras a color para monitoreo (2 delanteras
y 2 traseras)
Sistema de reserva de aceite del motor
Bomba de succión de aceite hidráulico
Sistema de llenado rápido
Acoples de llenado rápido
Sistema de llenado rápido Wiggins para combustible,
aceite hidráulico, refrigerante, aceite del dispositivo
de giro, aceite de transmisión de la bomba,
aceite del motor y grasa
EQUIPO OPCI ONAL
Paquete auxiliar para bajas temperaturas
Protector del dispositivo de propulsión
Protector del motor de propulsión
DIMENSIONES EX5600-6
10 080 mm
(33 pies 1 pulg)
9350 mm
(30 pies 8 pulg)
7400 mm
(24 pies 3 pulg)
1400mm
(55pulg)
3000mm
(9pies10pulg)
8600 mm
(28 pies 3 pulg)
1100mm
(3pies7pulg)
2730 mm
(9 pies)
6000 mm
(19 pies 8 pulg)
7000 mm
(23 pies)
Longitud de la
parte trasera
7820 mm
(25 pies 8 pulg)
Radio de giro de la parte trasera
7950 mm
(26 pies 1 pulg)
2

3. ESPECIFICACIONES EX5600-6
MOTOR
Fabricante Cummins
Modelo QSKTA50C
Tipo Enfriado por agua, 4 tiempos, 16 cilindros
Aspiración Motor diesel tipo cámara de inyección directa, turboalimentado y postrefrigerado
Potencia bruta a 1800 (rpm) mín.1
(SAE J1995) 1119 kW (1500 hp) X 2
Potencia neta a 1800 (rpm) mín.1
1069 kW (1434 hp) X 2
Par motor máximo a 1400 (rpm) mín.1
6570 N•m/ 670 kgf•m (4846 lbf•pie) X 2
Cilindrada 50 l (3051 pulg3
) X 2
Diámetro y carrera 159 mm X 159 mm (6,3 pulg X 6,3 pulg)
Arranque Eléctrico de 24 voltios
Baterías 6 X 12 V, 6 X 220 AH
Arranque en frío Auxiliado con éter
SIS TEMA HID RÁULICO
El sistema de control electrónico total (ETS) de Hitachi logra máximo rendimiento y productividad del operador al reducir el consumo de combustible y los niveles de ruido, optimizar las funciones del motor y la bomba y
proporcionar una excelente facilidad de control.
Control de motor y bomba (E-P)
Las bombas principales son reguladas por el sistema de control electrónico detector de velocidad del motor.
Sistema hidráulico óptimo (OHS)
Un sistema de 12 bombas principales y 6 válvulas permite el uso independiente y combinado de todas las funciones.
Sistema de bomba de bajo consumo de combustible (FPS)
El FPS minimiza la pérdida de energía mediante un control fino de rendimiento superior.
Características adicionales
El sistema de autoralentí que permite ahorrar combustible y reducir el ruido. Sistema de ventilador de enfriamiento de mando hidráulico para el enfriador de aceite. Sistema de mando de bomba de lubricación y enfriamiento
a presión.
Bombas principales
8 bombas de émbolo de caudal variable para su accesorio delantero y propulsión.
Caudal máximo de aceite 8 X 375 l/min (8 X 99,06 gal/min EE.UU.)
Bombas principales/rotativas
4 bombas de émbolo de caudal variable para accesorio delantero y giro.
Caudal máximo de aceite 4 X 425 l/min (4 X 112,3 gal/min EE.UU.)
Bomba del circuito piloto
2 bombas de engranajes
Caudal máximo de aceite 108 l/min (28,5 gal/min EE.UU.) X 2
Ajustes de válvulas de alivio
Circuito de accesorios 29,4 MPa / 300 kgf/cm² (4263 psi)
Circuito de giro 24,5 MPa / 250 kgf/cm² (3553 psi)
Circuito de propulsión 29,4 MPa / 300 kgf/cm² (4263 psi)
Circuito piloto 3,9 MPa / 40 kgf/cm² (566 psi)
Cilindros hidráulicos
Se proveen mecanismos de amortiguación para los cilindros del aguilón, brazo, cucharón y vaciado. El cilindro del cucharón de la pala cargadora está provisto de un protector.
Dimensiones de cilindro (retroexcavadora) Dimensiones de cilindro (pala cargadora)
Cantidad Diámetro Diámetro de vástago Cantidad Diámetro Diámetro de vástago
Aguilón BE 2 420 mm (16,5 pulg) 300 mm (11,8 pulg) Aguilón 2 420 mm (16,5 pulg) 300 mm (11,8 pulg)
Brazo BE 1 360 mm (14,2 pulg) 260 mm (10,2 pulg) Brazo 1 360 mm (14,2 pulg) 260 mm (10,2 pulg)
Cucharón 1 310 mm (12,2 pulg) 230 mm (9,1 pulg) Cucharón 2 340 mm (13,4 pulg) 250 mm (9,8 pulg)
Vaciado 2 280 mm (11 pulg) 160 mm (6,3 pulg)
Nivelado 1 420 mm (16,5 pulg) 300 mm (11,8 pulg)
Filtros de aceite hidráulico
Todos los circuitos hidráulicos están provistos de filtros hidráulicos de alta calidad para proteger contra la contaminación del aceite y prolongar la vida útil de los componentes hidráulicos. Los filtros están centralizados para
facilitar el mantenimiento.
Cantidad Especificaciones
Filtro de caudal pleno 6 10 μm
Filtro de alta presión (en la línea de entrega de las bombas principal y de giro) 12 80 mesh
Filtro de vaciado (para todos los motores y bombas tipo émbolo) 1 10 μm
Filtro de derivación 1 5 μm
Filtro del circuito piloto 2 10 μm
3

4. ESPECIFICACIONES EX5600-6
CONTROLE S
Dos palancas de accesorios
Controles remotos por palanca de mando universal: La palanca derecha controla el aguilón y cucharón, mientras la izquierda controla el giro y brazo.
Para la pala cargardora, se proveen dos pedales para abrir y cerrar el cucharón de vaciado por el fondo.
Dos palancas de propulsión con pedales
Servosistema hidráulico controlado a distancia. Mecanismos de accionamiento independientes permiten la contrarrotación de las orugas.
ESTRUCTURA SUPERIOR
Chasis giratorio
Sección cuadrada profunda completamente reforzada. Placas de acero grueso para proporcionar robustez.
Maquinaria en plataforma
La accesibilidad para tareas de mantenimiento es la característica principal de la disposición de la maquinaria en la plataforma. Los andenes facilitan
el acceso al motor y a los componentes hidráulicos y eléctricos. Escaleras y pasamanos de conformidad con ISO. Los andenes y las escaleras
incluyen placas antideslizantes.
MECANISMO DE GIRO
Cuatro motores de émbolos axiales y alto par con engranajes de reducción de planetarios de dos etapas en baño de aceite. El círculo de giro
con sellos contra tierra es un cojinete de tres hileras de rodillos cilíndricos para servicio severo. Piñón y engranaje del círculo de giro interiores
endurecidos por inducción y sumergidos en lubricante. El freno de estacionamiento es de tipo disco aplicado por resorte y soltado hidráulicamente.
Este freno de estacionamiento se puede soltar manualmente.
Velocidad de giro 3,3 (rpm) mín.1
CABINA DEL OPERADOR
La cabina resistente, con protector superior que cumple con las normas OPG nivel II (ISO), protege al operador contra la caída de objetos. Espaciosa
cabina de 1800 mm de ancho, 2150 mm de alto y 7,5 m3
de volumen con ventanas de cristales oscurecidos para una visibilidad panorámica.
Asiento reclinable completamente ajustable con suspensión neumática y apoyabrazos; deslizable con o sin las palancas de control de accesorio
delantero y de giro. Los tableros de instrumentos y control están empotrados en la pared de la cabina, a fácil alcance del operador. Sistema con
tres acondicionadores de aire.
Nivel de ruido 75 dB (A) en la cabina a velocidad máxima del motor sin carga
Altura a nivel de los ojos 7640 mm (25 pies 1 pulg)
TREN DE RODAJE
Orugas
El varillaje empernado de brida doble para el bastidor lateral y el bastidor central en X aseguran la durabilidad. Bastidor de oruga para servicio severo
de estructura totalmente soldada sin tensión. Se utilizan materiales de excelente calidad para asegurar robustez. Rodillos, ruedas guía de orugas
y ruedas dentadas endurecidos por inducción y lubricados de por vida con sellos flotantes. Pasadores de conexión especialmente termotratados.
Ajustador hidráulico de orugas con acumulador de gas N2 con válvula de alivio. Ajustador de oruga provisto de un dispositivo de protección contra
tensión anormal. Dispositivo de alarma de movimiento de propulsión.
Tren de rodaje de tipo pala
Zapatas de oruga de garra triple de acero fundido endurecido por inducción.
Ancho de zapata 1400 mm (55 pulg)
Número de rodillos y zapatas (cada lado)
Rodillos superiores 3
Rodillos inferiores 7
Zapatas de cadena 39
Dispositivo de tracción
Cada oruga es impulsada por motores de émbolos axiales de alto par, lo que permite la contrarrotación de las orugas. Engranajes planetarios de dos
etapas más un dispositivo de reducción de engranajes rectos. Dispositivo de tracción de soporte doble. Freno de estacionamiento tipo disco aplicado
por resorte y soltado hidráulicamente.
Velocidad de propulsión Alta: 0–2,3 km/h (0–1,43 mph)
Baja: 0–1,6 km/h (0–0,99 mph)
Fuerza máxima de tracción 2230 kN / 227 000 kgf (501 324 lbf)
Pendiente de trabajo 58% (30 grados) máximo
PESOS Y PRE SIÓN SOBRE EL SUEL O
Pala cargadora: Con cucharón de vaciado por el fondo de 29,0 m3
(38,0 yd3
) (colmado SAE).
Tipo de zapata Ancho de zapata Peso operacional Presión sobre el suelo
Garras triples 1400 mm (55 pulg) 533 000 kg (1 175 000 lb) 234 kPa / 2,39 kgf/cm³ (33,9 psi)
Retroexcavadora: Dotada de un aguilón de 10,6 m (34 pies 9 pulg) GE, brazo 5,3 m (17 pies 5 pulg) GE, y cucharón de 34,0 m3
(44,5 yd3
)
(colmado SAE).
Tipo de zapata Ancho de zapata Peso operacional Presión sobre el suelo
Garras triples 1400 mm (55 pulg) 537 000 kg (1 184 000 lb) 236 kPa / 2,41 kgf/cm³ (34,2 psi)
4

5. 1 8
9
13
2 7
17
12
16
15
14
11
5
63
10
4

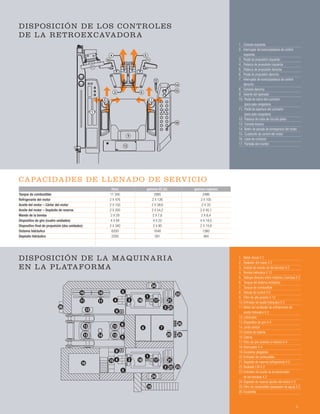

1. Consola izquierda
2. Interruptor de bocina/palanca de control
izquierda
3. Pedal de propulsión izquierdo
4. Palanca de propulsión izquierda
5. Palanca de propulsión derecha
6. Pedal de propulsión derecho
7. Interruptor de bocina/palanca de control
derecha
8. Consola derecha
9. Asiento del operador
10. Pedal de cierre del cucharón
(para pala cargadora)
11. Pedal de apertura del cucharón
(para pala cargadora)
12. Palanca de corte de circuito piloto
13. Consola trasera
14. Botón de parada de emergencia del motor
15. Cuadrante de control del motor
16. Llave de contacto
17. Pantalla del monitor
1. Motor diesel X 2
2. Radiador del motor X 2
3. Unidad de mando de las bombas X 2
4. Bomba hidráulica X 12
5. Tabique divisorio entre motores y bombas X 2
6. Tanque del sistema hidráulico
7. Tanque de combustible
8. Válvula de control X 6
9. Filtro de alta presión X 12
10.Enfriador de aceite hidráulico X 2
11.Motor del ventilador de enfriamiento de
aceite hidráulico X 2
12.Lubricador
13.Dispositivo de giro X 4
14.Junta central
15.Unidad de batería
16.Cabina
17.Filtro de aire (exterior e interior) X 4
18.Silenciador X 4
19.Escaleras plegables
20.Enfriador de combustible
21.Depósito de reserva (refrigerante) X 2
22.Radiador LTA X 2
23.Enfriador del aceite de la transmisión
de las bombas X 2
24.Depósito de reserva (aceite del motor) X 2
25.Filtro de combustible (separador de agua) X 2
26.Escalerilla
10 10
11
12
13
13
13
1314
8
8
16
15
5
5
4
4
9
9
3 18
24
19
1
17 21
2 22
23
3 18
24
1
17 21
2 22 23
25
2520
76
26
11
CAPACIDADES DE LLENADO DE SERVICIO
DISPOSICIÓN DE LOS CONTROLES
DE LA RETROEXCAVADORA
DISPOSICIÓN DE LA MAQUINARIA
EN LA PLATAFORMA
litros galones EE.UU. galones ingleses
Tanque de combustible 11 300 2985 2486
Refrigerante del motor 2 X 476 2 X 126 2 X 105
Aceite del motor – Cárter del motor 2 X 150 2 X 39,6 2 X 33
Aceite del motor – Depósito de reserva 2 X 205 2 X 54,2 2 X 45,1
Mando de la bomba 2 X 29 2 X 7,6 2 X 6,4
Dispositivo de giro (cuatro unidades) 4 X 84 4 X 22 4 X 18,5
Dispositivo final de propulsión (dos unidades) 2 X 340 2 X 90 2 X 74,8
Sistema hidráulico 6200 1640 1360
Depósito hidráulico 2200 581 484
5

6. ACC ES OR IO S DE PALA CARGADORA
El aguilón y brazo son de diseño de sección cuadrada de acero de alta resistencia a la tracción, de bajo esfuerzo, totalmente soldado. Se logra un eficaz empuje automático de nivel mediante el control de palanca única, porque
el mecanismo de brazos paralelos mantiene el ángulo de excavación del cucharón constante, y el circuito del cilindro de nivel mantiene la altura del cucharón constante (mecanismo de empuje de autonivelación).
ESPECIFICACIONES EX5600-6
CUCHARÓN (COLMADO 2:1 SAE)
Capacidad Ancho Número de dientes Peso Tipo Densidad del material
27,0 m³ (35,3 yd³) 4700 mm (15 pies 5 pulg) 6 43 300 kg (95 460 lb) Descarga inferior, para uso general 1900 kg/m³ (3202 lb/yd³) o menos
29,0 m³ (38,0 yd³) 4700 mm (15 pies 5 pulg) 6 44 300 kg (97 664 lb) Descarga inferior, para uso general 1800 kg/m³ (3033 lb/yd³) o menos
Nota: Estos cucharones no incluyen ningún tipo de protección contra desgaste en los costados, parte inferior y lado interior del cucharón. Consulte a su concesionario Hitachi local acerca de un sistema de protección adecuado a su
aplicación. Le rogamos no usar los cucharones sin la protección contra desgaste adecuada para su aplicación.
65
60
55
50
45
40
35
30
25
20
15
10
5
0
5
10
15
20
25
65 60 55 50 45 40 35 30 25 20 15 10 5 0
20
18
16
14
12
10
8
6
4
2
0
2
4
6
20 18 16 14 12 10 8 6 24 0
pies metros
pies
metros
EH4000ACII
Nivel del suelo
Capacidad del cucharón (colmado) 27,0 m3
(35,3 yd³) 29,0 m3
(38,0 yd³)
A. Distancia mín. de excavación 6150 mm (20 pies 2 pulg) 6400 mm (21 pies)
B. Distancia mín. de empuje de nivel 9800 mm (32 pies 2 pulg) 10 050 mm (33 pies)
C. Distancia de empuje de nivel 5550 mm (18 pies 3 pulg) 5350 mm (17 pies 7 pulg)
D. Alcance máx. de excavación 16 600 mm (54 pies 6 pulg) 17 000 mm (55 pies 9 pulg)
E. Altura máx. de corte 18 900 mm (62 pies) 19 200 mm (63 pies)
E'. Altura máx. de vaciado 13 100 mm (43 pies) 13 100 mm (43 pies)
F. Profundidad máx. de excavación 4550 mm (14 pies 11 pulg) 4800 mm (15 pies 9 pulg)
G. Radio de acción a la altura máx. de vaciado 8900 mm (29 pies 2 pulg) 8900 mm (29 pies 2 pulg)
H. Ancho máx. de apertura del cucharón 2700 mm (8 pies 10 pulg) 2700 mm (8 pies 10 pulg)
Fuerza de empuje del brazo en el suelo 1570 kN / 160 000 kgf (352 950 lbf) 1520 kN / 155 000 kgf (341 595 lbf)
Fuerza de excavación de cucharón 1710 kN / 174 000 kgf (384 423 lbf) 1590 kN / 162 000 kgf (357 446 lbf)
ALCANCE DE TRABAJO — CAPACIDAD DEL CUCHARÓN
6

7. ACC ES OR IO DE RETROEXCAVADORA
El aguilón y brazo son de diseño de sección cuadrada de acero de bajo esfuerzo, totalmente soldado. Cucharón de estructura totalmente soldada y acero de alta resistencia.
ESPECIFICACIONES EX5600-6
CUCHARÓN (COLMADO 2:1 SAE)
Capacidad Ancho con cuchillas laterales Número de dientes Peso Tipo Densidad del material
(colmado SAE) 34,0 m3
(44,5 yd³) 4630 mm (15 pies 2 pulg) 5 32 700 kg (72 091 lb) Cucharón de uso general 1800 kg/m³ (3033 lb/yd³)
Nota: Estos cucharones no incluyen ningún tipo de protección contra desgaste en los costados, parte inferior y lado interior del cucharón. Consulte a su concesionario Hitachi local acerca de un sistema de protección adecuado a su
aplicación. Le rogamos no usar los cucharones sin la protección contra desgaste adecuada para su aplicación.
65
60
55
50
45
40
35
30
25
20
15
10
5
0
5
10
15
20
25
30
20
18
16
14
12
10
8
6
4
2
0
2
4
6
8
pies metros
65 60707580 55 50 45 40 35 30 25 20 15 10 5 0
202224 18 16 14 12 10 8 6 24 0
pies
metros
Nivel del suelo
G
E
EH4000ACII
F
8
D
A. Alcance máx. de excavación 20 200 mm (66 pies 3 pulg)
A'. Alcance máx. de excavación (en el suelo) 19 400 mm (63 pies 8 pulg)
B. Profundidad máx. de excavación 8800 mm (28 pies 11 pulg)
B'. Profundidad máx. de excavación (nivel de 8 pies) 8700 mm (28 pies 7 pulg)
C. Altura máx. de corte 19 700 mm (64 pies 8 pulg)
D. Altura máx. de vaciado 12 200 mm (40 pies)
D'. Altura mín. de vaciado 5200 mm (17 pies 1 pulg)
E. Radio de giro mínimo 9900 mm (32 pies 6 pulg)
F. Máx. de pared vertical 4300 mm (14 pies 1 pulg)
G. Distancia mín. de empuje de nivel 7200 mm (23 pies 8 pulg)
Fuerza de excavación de cucharón ISO 1480 kN / 151 000 kgf (332 717 lbf)
SAE 1370 kN / 140 000 kgf (307 988 lbf)
Fuerza de empuje del brazo ISO 1300 kN / 133 000 kgf (292 252 lbf)
SAE 1280 kN / 131 000 kgf (287 755 lbf)
BE – longitud de aguilón 10,1 m (33 pies 2 pulg)
BE – longitud de brazo 5,0 m (16 pies 5 pulg)
ALCANCE DE TRABAJO
7

8. Motor (izquierdo)
Peso: 26 500 kg (58 422 lb)
Ancho: 2600 mm (8 pies 6 pulg)
3410mm
(11pies2pulg)
9240 mm
(30 pies 4 pulg)
Motor (derecho)
Peso: 27 300 kg (60 186 lb)
Ancho: 2400 mm (7 pies 10 pulg)
3440mm
(11pies2pulg)
9020 mm
(29 pies 7 pulg)
Conjunto de válvula
Peso: 7540 kg (16 623 lb)
Ancho: 3090 mm (10 pies 2 pulg)
2520mm
(8pies3pulg)
3470 mm
(11 pies 4 pulg)
Tanque de aceite del
sistema hidráulico
Peso: 6730 kg (14 837 lb)
Ancho: 2310 mm (7 pies 7 pulg)
1300 mm
(4 pies 3 pulg)
3380mm
(11pies1pulg)
Tanque de combustible
Peso: 5210 kg (11 486 lb)
Ancho: 2400 mm (7 pies 11 pulg)
3310mm
(10pies11pulg)
2280 mm
(7 pies 6 pulg)
Silenciadores y filtros de aire
(izquierdo/derecho)
Peso: 871 kg (1920 lb) X 2
Ancho: 1350 mm (4 pies 5 pulg)
3150 mm
(10 pies 4 pulg)
2010mm
(6pies7pulg)
Tanques de agua
(izquierdo y derecho)
Peso: 177 kg (390 lb) X 2
Ancho: 735 mm (29 pulg)
1142 mm
(3 pies 9 pulg)
743mm
(29pulg)
Cabina
Peso: 1750 kg (3858 lb)
Ancho: 1880 mm (6 pies 2 pulg)
2830 mm
(9 pies 3 pulg)
2500mm
(8pies2pulg)
Conjunto de la estructura principal
Peso: 48 300 kg (106 483 lb)
Ancho: 3500 mm (11 pies 6 pulg)
3240mm
(10pies8pulg)
10 390 mm
(34 pies 1 pulg)
Enfriador de combustible
Peso: 53 kg (117 lb)
Ancho: 402 mm (16 pulg)
825 mm
(33 pulg)
398mm
(16pulg)
Escalerilla
Peso: 846 kg (1865 lb)
Ancho: 1100 mm (3 pies 7 pulg)
2130 mm
(7 pies)
3590mm
(11pies10pulg)
INFORMACIÓN DE EMBARQUE DE EX5600-6
Los componentes de la EX5600-6 se han dise–ado para facilitar el transporte y armado en campo.
Los componentes se pueden armar sin soldar.
ESTRUCTURA SUPERIOR
8

9. Caja
Peso: 953 kg (2101 lb)
Ancho: 2000 mm (6 pies 7 pulg)
1780mm
(5pies10pulg)
1370 mm
(4 pies 5 pulg)
Peldaño
Peso: 75 kg (165 lb)
Ancho: 808 mm (32 pulg)
1014 mm
(3 pies 4 pulg)
1810mm
(5pies11pulg)
Contrapeso (izquierdo)
Peso: 24 400 kg (53 973 lb)
Ancho: 1540 mm (5 pies 1 pulg)
1420mm
(4pies8pulg)
5240 mm
(17 pies 2 pulg)
Contrapeso (derecho)
Peso: 23 800 kg (52 470 lb)
Ancho: 1540 mm (5 pies 1 pulg)
5240 mm
(17 pies 2 pulg)
1420mm
(4pies8pulg)
Pasamanos
Peso: 20 kg (44 lb)
Ancho: 500 mm (20 pulg)
2180 mm
(7 pies 2 pulg)
981mm
(3pies3pulg)
Pasamanos
Peso: 25 kg (55 lb)
Ancho: 392 mm (15 pulg)
2460 mm
(8 pies 1 pulg)
981mm
(3pies3pulg)
Pasamanos
Peso: 25 kg (55 lb)
Ancho: 392 mm (15 pulg)
981mm
(3pies3pulg)
2460 mm
(8 pies 1 pulg)
Pasamanos
Peso: 20 kg (44 lb)
Ancho: 500 mm (20 pulg)
981mm
(3pies3pulg)
2180 mm
(7 pies 2 pulg)
Cubierta
Peso: 18 kg (40 lb)
Ancho: 30 mm (1 pulg)
1370mm
(4pies6pulg)
611 mm
(24 pulg)
Cubierta
Peso: 18 kg (40 lb)
Ancho: 30 mm (1 pulg)
611 mm
(24 pulg)
1370mm
(4pies6pulg)
Cubierta
Peso: 11 kg (24 lb)
Ancho: 30 mm (1 pulg)
905mm
(3pies)
510 mm
(20 pulg)
Cubierta
Peso: 5 kg (11 lb)
Ancho: 30 mm (1 pulg)
230 mm
(9 pulg)
940mm
(3pies1pulg)
Cubierta
Peso: 5 kg (11 lb)
Ancho: 30 mm (1 pulg)
870mm
(34pulg)
230 mm
(9 pulg)
Tanques de reserva (izquierdo y derecho)
Peso: 370 kg (816 lb) X 2
Ancho: 508 mm (20 pulg)
1430 mm
(4 pies 8 pulg)
1010mm
(3pies4pulg)
Conjunto de bomba de aceite
del sistema hidráulico
Peso: 54 kg (119 lb)
Ancho: 635 mm (25 pulg)
601mm
(24pulg)
885 mm
(35 pulg)
Pelda–o
Peso: 21 kg (46 lb)
Ancho: 36 mm (1 pulg)
573mm
(23pulg)
1110 mm
(3 pies 8 pulg)
Peldaño
Peso: 19 kg (42 lb)
Ancho: 136 mm (5 pulg)
973 mm
(3 pies 2 pulg)
573mm
(23pulg)
ESTRUCTURA SUPERIOR
9

10. Peldaño
Peso: 15 kg (33 lb)
Ancho: 40 mm (2 pulg)
970 mm
(3 pies 2 pulg)
550mm
(22pulg)
Peldaño
Peso: 15 kg (33 lb)
Ancho: 40 mm (2 pulg)
970 mm
(3 pies 2 pulg)
550mm
(22pulg)
Peldaño
Peso: 8 kg (18 lb)
Ancho: 40 mm (2 pulg)
560 mm
(22 pulg)
550mm
(22pulg)
Peldaño
Peso: 9 kg (20 lb)
Ancho: 131 mm (5 pulg)
605mm
(24pulg)
546 mm.
(21 pulg)
Pasamanos
Peso: 23 kg (51 lb)
Ancho: 266 mm (10 pulg)
1310 mm
(4 pies 4 pulg)
992mm
(3pies3pulg)
Pasamanos
Peso: 12 kg (27 lb)
Ancho: 266 mm (10 pulg)
992mm
(3pies3pulg)
399 mm
(16 pulg)
Pasamanos
Peso: 24 kg (53 lb)
Ancho: 767 mm (30 pulg)
905 mm
(3 pies)
1020mm
(3pies4pulg)
Pasamanos
Peso: 12 kg (27 lb)
Ancho: 331 mm (13 pulg)
254 mm
(10 pulg)
1150mm
(3pies9pulg)
Pasamanos
Peso: 23 kg (51 lb)
Ancho: 265 mm (10 pulg)
771 mm
(30 pulg)
1860mm
(6pies1pulg)
Pasamanos
Peso: 17 kg (38 lb)
Ancho: 348 mm (14 pulg)
1260 mm
(4 pies 1 pulg)
1580mm
(5pies2pulg)
Pasamanos
Peso: 15 kg (33 lb)
Ancho: 322 mm (13 pulg)
1580mm
(5pies2pulg)
580 mm
(23 pulg)
Pasamanos
Peso: 28 kg (62 lb)
Ancho: 223 mm (9 pulg)
1930 mm
(6 pies 4 pulg)
1007mm
(3pies4pulg)
Pasamanos
Peso: 16 kg (35 lb)
Ancho: 55 mm (2 pulg)
1250 mm
(4 pies 1 pulg)
1010mm
(3pies4pulg)
Pasamanos
Peso: 36 kg (79 lb)
Ancho: 267 mm (11 pulg)
1140mm
(3pies9pulg)
2410 mm
(7 pies 11 pulg)
Pasamanos
Peso: 32 kg (71 lb)
Ancho: 267 mm (11 pulg)
2410 mm
(7 pies 11 pulg)
1140mm
(3pies9pulg)
Pasamanos
Peso: 35 kg (77 lb)
Ancho: 435 mm (17 pulg)
1140mm
(3pies9pulg)
2510 mm
(8 pies 3 pulg)
Pasamanos
Peso: 31 kg (68 lb)
Ancho: 394 mm (16 pulg)
2150 mm
(7 pies 1 pulg)
1010mm
(3pies4pulg)
Pasamanos
Peso: 25 kg (55 lb)
Ancho: 260 mm (10 pulg)
1880 mm
(6 pies 2 pulg)
1010mm
(3pies4pulg)
ESTRUCTURA SUPERIOR
10

11. Pasamanos
Peso: 40 kg (8 lb)
Ancho: 282 mm (11 pulg)
1010mm
(3pies4pulg)
2410 mm
(7 pies 11 pulg)
Parachoques
Peso: 290 kg (6 lb)
Ancho: 881 mm (35 pulg)
2210 mm
(7 pies 3 pulg)
2060mm
(6pies9pulg)
Protector
Peso: 243 kg (5 lb)
Ancho: 695 mm (27 pulg)
2000 mm
(6 pies 7 pulg)
884mm
(35pulg)
Tubo
Peso: 42 kg (93 lb)
Ancho: 290 mm (11 pulg)
1100 mm
(3 pies 7 pulg)
290mm
(11pulg)
Parachoques
Peso: 223 kg (492 lb)
Ancho: 677 mm (27 pulg)
1470 mm
(4 pies 10 pulg)
2060mm
(6pies9pulg)
Pasamanos
Peso: 36 kg (79 lb)
Ancho: 280 mm (11 pulg)
2510 mm
(8 pies 3 pulg)
1190mm
(3pies11pulg)
Pasamanos
Peso: 30 kg (66 lb)
Ancho: 391 mm (15 pulg)
2060 mm
(6 pies 9 pulg)
1010mm
(3pies4pulg)
Pasamanos
Peso: 28 kg (62 lb)
Ancho: 70 mm (3 pulg)
1990 mm
(6 pies 6 pulg)
1010mm
(3pies4pulg)
Pasamanos
Peso: 23 kg (51 lb)
Ancho: 267 mm (11 pulg)1140mm
(3pies9pulg)
1300 mm
(4 pies 3 pulg)
Parachoques
Peso: 258 kg (569 lb)
Ancho: 682 mm (27 pulg)
2350 mm
(7 pies 9 pulg)
2060mm
(6pies9pulg)
Parachoques
Peso: 286 kg (631 lb)
Ancho: 677 mm (27 pulg)
2060mm
(6pies9pulg)
2420 mm
(7 pies 11 pulg)
Parachoques
Peso: 120 kg (265 lb)
Ancho: 797 mm (31 pulg)
2000 mm
(6 pies 7 pulg)
1400mm
(4pies7pulg)
Parachoques
Peso: 171 kg (377 lb)
Ancho: 677 mm (27 pulg)
1120 mm
(3 pies 8 pulg)
2330mm
(7pies8pulg)
Cubierta
Peso: 41 kg (90 lb)
Ancho: 462 mm (18 pulg)
856mm
(34pulg)
1830 mm
(6 pies)
ESTRUCTURA SUPERIOR
Tubo
Peso: 37 kg (82 lb)
Ancho: 290 mm (11 pulg)
290mm
(11pulg)
903 mm
(3 pies)
Parachoques
Peso: 171 kg (377 lb)
Ancho: 677 mm (27 pulg)
1120 mm
(3 pies 8 pulg)
2330mm
(7pies8pulg)
Parachoques
Peso: 116 kg (256 lb)
Ancho: 677 mm (27 pulg)
2000 mm
(6 pies 7 pulg)
1400mm
(4pies7pulg)
Parachoques
Peso: 261 kg (575 lb)
Ancho: 677 mm (27 pulg)
2420 mm
(7 pies 11 pulg)
2060mm
(6pies9pulg)
Parachoques
Peso: 264 kg (582 lb)
Ancho: 677 mm (27 pulg)
2420 mm
(7 pies 11 pulg)
2060mm
(6pies9pulg)
11

12. ESTRUCTURA SUPERIOR
Pasamanos
Peso: 17 kg (37 lb)
Ancho: 189 mm (7 pulg)
1080 mm
(3 pies 6 pulg)
982mm
(3pies3pulg)
Pasamanos
Peso: 18 kg (40 lb)
Ancho: 223 mm (9 pulg)
1220 mm
(4 pies)
1010mm
(3pies4pulg)
Pasamanos
Peso: 18 kg (40 lb)
Ancho: 70 mm (3 pulg)
1000mm
(3pies3pulg)
1290 mm
(4 pies 3 pulg)
Pasamanos
Peso: 31 kg (68 lb)
Ancho: 267 mm (11 pulg)
1730 mm
(5 pies 8 pulg)
1140mm
(3pies9pulg)
Protector
Peso: 243 kg (536 lb)
Ancho: 695 mm (27 pulg)
2000 mm
(6 pies 7 pulg)
884mm
(35pulg)
Peldaño
Peso: 67 kg (148 lb)
Ancho: 620 mm (24 pulg)
1840 mm
(6 pies 1 pulg)
1280mm
(4pies2pulg)
Peldaño
Peso: 96 kg (212 lb)
Ancho: 719 mm (28 pulg)
1290mm
(4pies3pulg)
1720 mm
(5 pies 8 pulg)
Peldaño
Peso: 112 kg (247 lb)
Ancho: 687 mm (27 pulg)
1770 mm
(5 pies 9 pulg)
1290mm
(4pies3pulg)
Peldaño
Peso: 78 kg (172 lb)
Ancho: 552 mm (22 pulg)1290mm
(4pies3pulg)
1680 mm
(5 pies 6 pulg)
Peldaño
Peso: 85 kg (187 lb)
Ancho: 577 mm (23 pulg)
1690 mm
(5 pies 7 pulg)
1290mm
(4pies3pulg)
Pasamanos
Peso: 21 kg (46 lb)
Ancho: 131 mm (5 pulg)
1120mm
(3pies8pulg)
1590 mm
(5 pies 3 pulg)
Pasamanos
Peso: 5,8 kg (13 lb)
Ancho: 50 mm (2 pulg)
409mm
(16pulg)
710 mm
(28 pulg)
Conjunto de soporte
Peso: 18 kg (40 lb)
Ancho: 110 mm (4 pulg)
1320 mm
(4 pies 4 pulg)
180mm
(7pulg)
Conjunto de soporte
Peso: 18 kg (40 lb)
Ancho: 110 mm (4 pulg)
1320 mm
(4 pies 4 pulg)
180mm
(7pulg)
Cubierta
Peso: 22 kg (49 lb)
Ancho: 200 mm (8 pulg)
240mm
(9pulg)1660 mm
(5 pies 5 pulg)
Peldaño
Peso: 53 kg (117 lb)
Ancho: 710 mm (28 pulg)
781 mm
(31 pulg)
340mm
(13pulg)
Cubierta
Peso: 5,8 kg (13 lb)
Ancho: 50 mm (2 pulg)
303mm
(12pulg)
700 mm
(28 pulg)
Conjunto de perno
Peso: 31 kg (68 lb) X 4
Ancho: 115 mm (5 pulg)
1390 mm
(4 pies 7 pulg)
100mm
(4pulg)
115mm
(5pulg)
Conjunto de perno
Peso: 30 kg (66 lb) X 10
Ancho: 100 mm (4 pulg)
1390 mm
(4 pies 7 pulg)
100mm
(4pulg)
100mm
(4pulg)
Arandelas
Peso: 0,8 kg (2 lb) X 62
Ancho: 20 mm (1 pulg)
Pernos
Peso: 11,2 kg (25 lb) X 62
Ancho: 85 mm (3 pulg)
545 mm
(21 pulg)
98mm
(4pulg)
100 mm
(4 pulg)
12

13. TREN DE RODAJE
Articulaciones de las orugas
Peso: 7950 kg (17 527 lb) X 6
Ancho: 1400 mm (4 pies 7 pulg)
5470 mm
(17 pies 11 pulg)
395mm
(16pulg)
Articulaciones de las orugas
Peso: 7160 kg (15 785 lb) X 2
Ancho: 1400 mm (4 pies 7 pulg)
395mm
(16pulg)
4940 mm
(16 pies 2 pulg)
Apoyo
Peso: 114 kg (251 lb)
Ancho: 125 mm (5 pulg)
4800 mm
(15 pies 9 pulg)
125mm
(5pulg)
Escalerilla
Peso: 32 kg (71 lb)
Ancho: 600 mm (24 pulg)
490 mm
(19 pulg)
1600mm
(5pies3pulg)
Cubierta de motor
Peso: 83 kg (183 lb)
780 mm
(31 pulg)
2370mm
(7pies9pulg)
Ancho: 800 mm (31 pulg)
Cubierta de motor
Peso: 69 kg (152 lb)
660 mm
(26 pulg)
2370mm
(7pies9pulg)
Ancho: 800 mm (31 pulg)
Cubierta de motor
Peso: 98 kg (216 lb)
940 mm
(3 pies 1 pulg)
2370mm
(7pies9pulg)
Ancho: 800 mm (31 pulg)
Cubierta de motor
Peso: 72 kg (159 lb)
660 mm
(26 pulg)
2370mm
(7pies9pulg)
Ancho: 800 mm (31 pulg)
Cubierta de motor
Peso: 92 kg (203 lb)
780 mm
(31 pulg)
2370mm
(7pies9pulg)
Ancho: 819 mm (32 pulg)
Conjunto de bastidor central de las orugas
Peso: 48 500 kg (106 924 lb)
Ancho: 6120 mm (20 pies 1 pulg)
3970 mm
(13 pulg)
2070mm
(6pies9pulg) Bastidores laterales de las orugas
Peso: 46 000 kg (101 413 lb) X 2
Ancho: 2680 mm (8 pies 10 pulg)
8750 mm
(28 pies 8 pulg)
2180mm
(7pies2pulg)
Tope
Peso: 17 kg (38 lb)
Ancho: 19 mm (1 pulg)
1060mm
(3pies6pulg)
224 mm
(9 pulg)
Pernos
Peso: 10,1 kg (22 lb) X 56
Ancho: 95 mm (4 pulg)
360 mm
(14 pulg)
110mm
(4pulg)Espaciadores
Peso: 7,1 kg (16 lb) X 56
Ancho: 114 mm (4 pulg)
130 mm
(5 pulg)
114mm
(4pulg)
Pernos
Peso: 14,6 kg (32 lb) X 24
Ancho: 95 mm (4 pulg)
540 mm
(21 pulg)
110mm
(4pulg)
Espaciadores
Peso: 18 kg (40 lb) X 24
Ancho: 114 mm (4 pulg)
330 mm
(13 pulg)114mm
(4pulg)
13

14. ACCESORIOS DE RETROEXCAVADORA
Ancho: 4260 mm (14 pulg)
3700mm
(12pies2pulg)
4700 mm
(15 pies 5 pulg)
Conjunto de cucharón
Capacidad (colmado SAE): 29,0 m3
(38,0 yd3
)
Peso: 32 700 kg (72 091 lb)
Conjunto de brazo
Peso: 37 300 kg (82 232 lb)
Ancho: 2350 mm (7 pies 8 pulg)
3420mm
(11pies2pulg)
6780 mm
(22 pies 3 pulg)
Conjunto de aguilón
Peso: 40 400 kg (89 067 lb)
Ancho: 2770 mm (8 pies 10 pulg)
3650mm
(11pies11pulg)
10 690 mm
(35 pies)
Pasamanos
Peso: 19,4 kg (42,7 lb) X 2
Ancho: 144 mm (6 pulg)
2140 mm
(7 pies)
817mm
(32pulg)
Cilindros del aguilón
Peso: 6880 kg (15 168 lb) X 2
Ancho: 640 mm (25 pulg)
5770 mm
(18 pies 11 pulg)
754mm
(30pulg)
Cilindros del brazo
Peso: 4690 kg (10 340 lb) X 2
Ancho: 865 mm (34 pulg)
4720 mm
(15 pies 6 pulg)
685mm
(27pulg)
Conjunto de abrazadera
Peso: 49 kg (108 lb)
Ancho: 100 mm (4 pulg)
2500 mm
(8 pies 2 pulg)
185mm
(7pulg)
14

15. ACCESORIOS DE LA CARGADORA
Ancho: 4780 mm (15 pies 8 pulg)
3340 mm
(11 pies)
3370mm
(11pies)
Cucharón frontal
Capacidad (colmado SAE): 29,0 m3
(38,0 yd3
)
Peso: 19 300 kg (42 549 lb)
Cucharón trasero
Peso: 20 500 kg (45 195 lb)
Ancho: 4790 mm (15 pies 9 pulg)
4000 mm
(13 pies 1 pulg)
1700mm
(5pies7pulg)
Pasamanos
Peso: 28 kg (62 lb) X 2
Ancho: 50 mm (2 pulg)
3540 mm
(11 pies 7 pulg)
867mm
(34pulg)
Conjunto de aguilón
Peso: 36 400 kg (80 248 lb)
Ancho: 3210 mm (10 pies 6 pulg)
2710mm
(8pies11pulg)
8660 mm
(28 pies 5 pulg)
Conjunto de brazo
Peso: 21 300 kg (46 958 lb)
Ancho: 3210 mm (10 pies 6 pulg)
2490mm
(8pies2pulg)
5860 mm
(19 pies 3 pulg)
Cilindros de descarga
Peso: 985 kg (2172 lb) X 2
Ancho: 443 mm (17 pulg)
1980 mm
(6 pies 6 pulg)
440mm
(17pulg)
Conjunto de brazo
Peso: 21 300 kg (46 958 lb)
Ancho: 3210 mm (10 pies 6 pulg)
2490mm
(8pies2pulg)
5860 mm
(19 pies 3 pulg)
Cilindro del brazo
Peso: 4320 kg (9524 lb)
Ancho: 790 mm (31 pulg)
4500 mm
(14 pies 9 pulg)
691mm
(27pulg)
Cilindros del aguilón
Peso: 6600 kg (14 551 lb) X 2
Ancho: 640 mm (25 pulg)
5600 mm
(18 pies 4 pulg)
785mm
(31pulg)
Cilindro de nivelación
Peso: 3840 kg (8466 lb)
Ancho: 1050 mm (3 pies 5 pulg)
3240 mm
(10 pies 8 pulg)
640mm
(25pulg)
Cilindros del cucharón
Peso: 4060 kg (8951 lb) X 2
Ancho: 980 mm (3 pies 3 pulg)
4910 mm
(16 pies 1 pulg)
565mm
(22pulg)
Las ilustraciones y fotografías corresponden a modelos estándar, y pueden o no incluir equipos opcionales, accesorios y todo el equipo estándar con algunas diferencias de color y características.
Antes de poder manejar correctamente, debe leer y comprender el manual del operador.
15

16. Radio de
carga
Altura del punto
de carga
Capacidad de levante
Notas:
* Indica una carga limitada por la capacidad hidráulica.
1. Las capacidades se basan en la norma SAE J1097.
2. La capacidad de levante de la serie EX no sobrepasa el 75% de la carga de vuelco con la máquina sobre terreno plano firme o el 87% de la capacidad hidráulica máxima.
3. El punto de carga es un gancho (no equipo estándar) cargado en la parte trasera del cucharón.
Condiciones
Altura del punto
de carga
RADIO DE CARGA
En punto de alcance máx.
8 m (26 pies 3 pulg) 10 m (32 pies 10 pulg) 12 m (39 pies 4 pulg) 14 m (45 pies 11 pulg) 16 m (52 pies 6 pulg)
metros
(pies pulg)
Aguilón BE:
10,1 m
(33 pies 2 pulg)
Brazo BE:
5,0 m
(16 pies 5 pulg)
Cucharón SAE:
34,0 m³
(44,5 yd³)
Zapata:
1400 mm (55 pulg)
14 m
(45 pies 11 pulg)
*33,5 *33,5 *34,1 *20,8 17,9 m
(*73,9) (*73,9) (*75,1) (*45,9) (58 pies 9 pulg)
12 m
(39 pies 4 pulg)
*40,9 *40,9 *34,2 *19,9 18,8 m
(*90,2) (*90,2) (*75,4) (*43,9) (61 pies 8 pulg)
10 m
(32 pies 10 pulg)
*39,2 *39,2 *39,5 *39,5 *35,7 *19,8 19,2 m
(*86,4) (*86,4) (*87,1) (*87,1) (*78,7) (*43,7) (63 pies)
8 m
(26 pies 3 pulg)
*36,4 *36,4 *42,0 *42,0 *43,2 *43,2 *38,7 *20,3 19,4 m
(*80,2) (*80,2) (*92,6) (*92,6) (*95,2) (*95,2) (*85,3) (*44,8) (63 pies 8 pulg)
6 m
(19 pies 8 pulg)
*55,2 *55,2 *51,5 *51,5 *48,4 *48,4 *43,5 *21,5 19,4 m
(*122) (*122) (*113,5) (*113,5) (*106,7) (*106,7) (*95,9) (*47,4) (63 pies 8 pulg)
4 m
(13 pies 1 pulg)
*90,1 *90,1 *69,9 *69,9 *56,5 *56,5 48,6 *23,6 19,0 m
(*199) (*199) (*154,1) (*154,1) (*124,6) (*124,6) (*107,1) (*52) (62 pies 4 pulg)
2 m
(6 pies 7 pulg)
*92,1 *92,1 *71,8 *71,8 *56,8 *56,8 *47,1 *26,7 18,4 m
(*203) (*203) (*158,2) (*158,2) (*125,2) (*125,2) (*103,8) (*58,9) (60 pies 4 pulg)
0 (Suelo)
*88,9 *88,9 *136,5 *136,5 *53,2 *53,2
(*196) (*196) (*300,9) (*300,9) (*117,2) (*117,2)
–2 m
(–6 pies 7 pulg)
*99,5 *99,5 *79,9 *79,9 *61,8 *61,8 *44,2 *44,2
(*219,4) (*219,4) (*176,1) (*176,1) (*136,2) (*136,2) (*97,4) (*97,4)
–4 m
(–13 pies 1 pulg)
*91,6 *91,6 *78,2 *78,2 *63,8 *63,8 *47,1 *47,1
(*201,9) (*201,9) (*172,4) (*172,4) (*140,7) (*140,7) (*103,8) (*103,8)
www.hitachimining.com Las especificaciones y el diseño están sujetos a cambio sin previo aviso.
DKEX5600HTES Litho in U.S.A. (11-11)
CAPACIDADES DE LEVANTE
CAPACIDAD POR EL COSTADO Ó 360°
CAPACIDAD SOBRE PARTE DELANTERA
UNIDADES: 1000 kg (1000 lb)
