X25 y frame relay

FUNDAMENTOS DE TELECOMUNICACIONES.
X.25 Y FRAME RELAY
JUAN ANAYA MANZANO
4 SEMESTRE
ING. INFORMÁTICA
M.S.C PEDRO TÉLLEZ GAMBOA

La norma X.25 es el estándar para redes de paquetes recomendados por
CCITT, el cual emitió el primer borrador en 1974. Este original fue en
1976, en 1978, en 1980 y en 1984, para dar lugar al texto definitivo
publicado en 1985. El documento inicial incluía una serie de propuestas
sugeridas por Datapac, Telenet y Tymnet, tres nuevas redes de
conmutación de paquetes.
HISTORIANORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

¿QUÉ ES?NORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY
La X.25 se define como la interfaz entre equipos terminales de datos y
equipos de terminación del circuito de datos para terminales que
trabajan en modo paquete sobre redes de datos públicas. Las redes
utilizan la norma X.25 para establecer los procedimientos mediante los
cuales dos ETD que trabajan en modo paquete se comunican a través
de la red.

- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

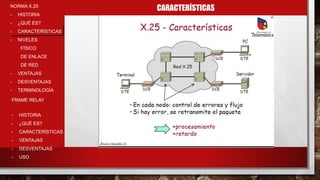

CARACTERÍSTICASNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

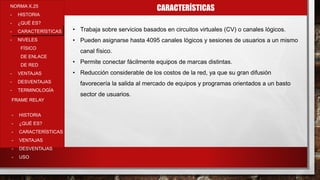

• Trabaja sobre servicios basados en circuitos virtuales (CV) o canales lógicos.
• Pueden asignarse hasta 4095 canales lógicos y sesiones de usuarios a un mismo
canal físico.
• Permite conectar fácilmente equipos de marcas distintas.
• Reducción considerable de los costos de la red, ya que su gran difusión
favorecería la salida al mercado de equipos y programas orientados a un basto
sector de usuarios.

- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

NIVELES DE FUNCIONALIDADNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

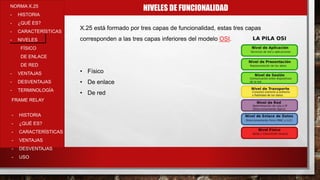

X.25 está formado por tres capas de funcionalidad, estas tres capas
corresponden a las tres capas inferiores del modelo OSI.
• Físico
• De enlace
• De red

NIVEL FÍSICONORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

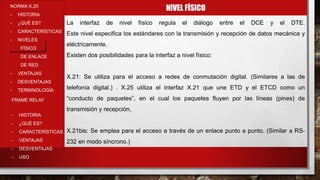

La interfaz de nivel físico regula el diálogo entre el DCE y el DTE.
Este nivel especifica los estándares con la transmisión y recepción de datos mecánica y
eléctricamente.
Existen dos posibilidades para la interfaz a nivel físico:
X.21: Se utiliza para el acceso a redes de conmutación digital. (Similares a las de
telefonía digital.) . X.25 utiliza el interfaz X.21 que une ETD y el ETCD como un
“conducto de paquetes”, en el cual los paquetes fluyen por las líneas (pines) de
transmisión y recepción,
X.21bis: Se emplea para el acceso a través de un enlace punto a punto. (Similar a RS-
232 en modo síncrono.)

NIVEL DE ENLACENORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY
El objeto de este es garantizar la comunicación y asegurar la transmisión de
datos entre dos equipos directamente conectados. El protocolo usado en este
nivel es el LAP-B que forma parte del HDLC. Este protocolo define el
"troceado" de los datos para la transmisión, y establece la ruta que estos
deben seguir a través de la red.

NIVEL DE RED/ NIVEL DE PAQUETENORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY
Con la capa de paquetes de X.25, los datos se transmiten en paquetes a través
de circuitos virtuales externos.
Este nivel también realiza detección y corrección de errores, competiciones de
retransmisión de los frames y paquetes dañados.

VENTAJASNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY
• Varias conexiones lógicas sobre una física
• Asignación dinámica de la capacidad (múltiplex acción estadística) Transporte de
datos de múltiples sistemas.
• Es Muy Fiable
• X.25 se envía por trafico enviado ( no en el tiempo de conexión ni la distancia ).
• Los datos se pueden enviar a velocidad igual o menor a la capacidad de la
conexión.
• X.25 poca capacidad ( generalmente máximo 48kbps), los paquetes sujetos a
demoras de las redes compartidas

DESVENTAJASNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

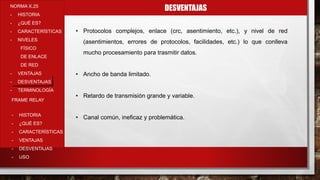

• Protocolos complejos, enlace (crc, asentimiento, etc.), y nivel de red
(asentimientos, errores de protocolos, facilidades, etc.) lo que conlleva
mucho procesamiento para trasmitir datos.
• Ancho de banda limitado.
• Retardo de transmisión grande y variable.
• Canal común, ineficaz y problemática.

TERMINOLOGÍANORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

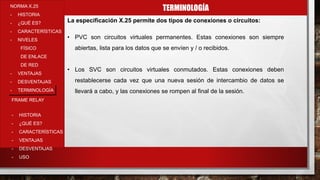

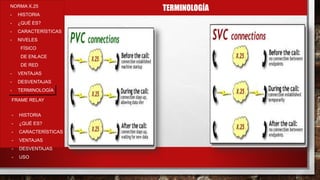

La especificación X.25 permite dos tipos de conexiones o circuitos:
• PVC son circuitos virtuales permanentes. Estas conexiones son siempre
abiertas, lista para los datos que se envíen y / o recibidos.
• Los SVC son circuitos virtuales conmutados. Estas conexiones deben
restablecerse cada vez que una nueva sesión de intercambio de datos se
llevará a cabo, y las conexiones se rompen al final de la sesión.

TERMINOLOGÍANORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

HISTORIANORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

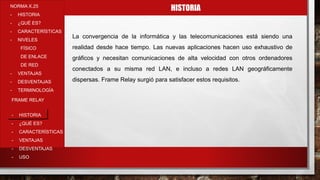

La convergencia de la informática y las telecomunicaciones está siendo una
realidad desde hace tiempo. Las nuevas aplicaciones hacen uso exhaustivo de
gráficos y necesitan comunicaciones de alta velocidad con otros ordenadores
conectados a su misma red LAN, e incluso a redes LAN geográficamente
dispersas. Frame Relay surgió para satisfacer estos requisitos.

- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

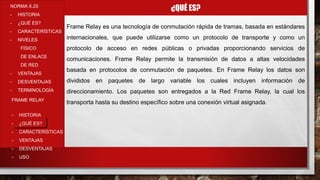

Frame Relay es una tecnología de conmutación rápida de tramas, basada en estándares
internacionales, que puede utilizarse como un protocolo de transporte y como un
protocolo de acceso en redes públicas o privadas proporcionando servicios de
comunicaciones. Frame Relay permite la transmisión de datos a altas velocidades
basada en protocolos de conmutación de paquetes. En Frame Relay los datos son
divididos en paquetes de largo variable los cuales incluyen información de
direccionamiento. Los paquetes son entregados a la Red Frame Relay, la cual los
transporta hasta su destino específico sobre una conexión virtual asignada.

- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

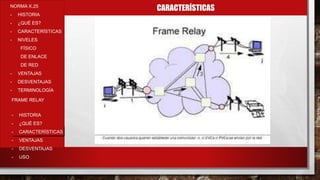

 Orientado a conexión.
 Paquetes de longitud variable.
 Velocidad de 34Mbps.
 Servicio de paquetes en circuito virtual, tanto con
circuitos virtuales conmutados como con circuitos
virtuales permanentes.

VENTAJASNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

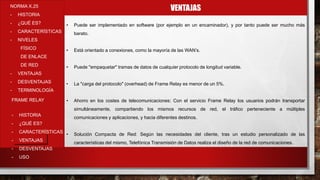

• Puede ser implementado en software (por ejemplo en un encaminador), y por tanto puede ser mucho más
barato.
• Está orientado a conexiones, como la mayoría de las WAN’s.
• Puede "empaquetar" tramas de datos de cualquier protocolo de longitud variable.
• La "carga del protocolo" (overhead) de Frame Relay es menor de un 5%.
• Ahorro en los costes de telecomunicaciones: Con el servicio Frame Relay los usuarios podrán transportar
simultáneamente, compartiendo los mismos recursos de red, el tráfico perteneciente a múltiples
comunicaciones y aplicaciones, y hacia diferentes destinos.
• Solución Compacta de Red: Según las necesidades del cliente, tras un estudio personalizado de las
características del mismo, Telefónica Transmisión de Datos realiza el diseño de la red de comunicaciones.

DESVENTAJASNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY
• Sólo ha sido definido para velocidades de hasta 1,544/2,048 Mbps.
• No soporta aplicaciones sensibles al tiempo, al menos de forma estándar.
• No garantiza la entrega de los datos.

USONORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

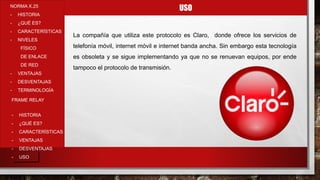

La compañía que utiliza este protocolo es Claro, donde ofrece los servicios de
telefonía móvil, internet móvil e internet banda ancha. Sin embargo esta tecnología
es obsoleta y se sigue implementando ya que no se renuevan equipos, por ende
tampoco el protocolo de transmisión.

COMPARATIVONORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

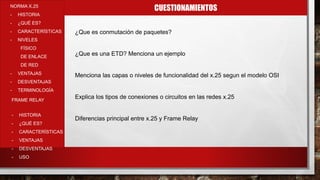

CUESTIONAMIENTOSNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY
¿Que es conmutación de paquetes?
¿Que es una ETD? Menciona un ejemplo
Menciona las capas o niveles de funcionalidad del x.25 segun el modelo OSI
Explica los tipos de conexiones o circuitos en las redes x.25
Diferencias principal entre x.25 y Frame Relay

GRACIAS POR SU ATENCIÓNNORMA X.25
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- NIVELES
FÍSICO
DE ENLACE
DE RED
- VENTAJAS
- DESVENTAJAS
- TERMINOLOGÍA
- HISTORIA
- ¿QUÉ ES?
- CARACTERÍSTICAS
- VENTAJAS
- DESVENTAJAS
- USO
FRAME RELAY

X25 y frame relay

Más contenido relacionado

La actualidad más candente

Destacado

Similar a X25 y frame relay

Más de Juan Anaya

Último

X25 y frame relay
