El documento explica los pasos para diseñar un sistema de circuito cerrado de televisión (CCTV), incluyendo determinar el propósito del sistema, definir las áreas que cada cámara debe visualizar y la ubicación del monitor, y seleccionar el equipamiento necesario en base a estos factores. También describe las características clave de las cámaras profesionales de CCTV y cómo seleccionar lentes apropiadas considerando la distancia y la iluminación.

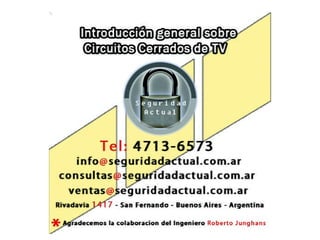

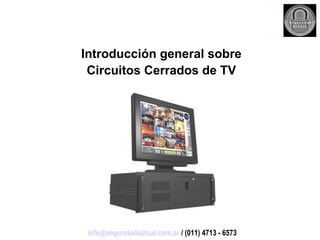

1. Introducción general sobre Circuitos Cerrados de TV [email_address] / (011) 4713 - 6573

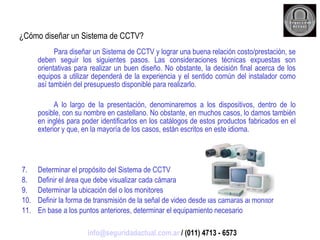

2. ¿Cómo diseñar un Sistema de CCTV? Para diseñar un Sistema de CCTV y lograr una buena relación costo/prestación, se deben seguir los siguientes pasos. Las consideraciones técnicas expuestas son orientativas para realizar un buen diseño. No obstante, la decisión final acerca de los equipos a utilizar dependerá de la experiencia y el sentido común del instalador como así también del presupuesto disponible para realizarlo. A lo largo de la presentación, denominaremos a los dispositivos, dentro de lo posible, con su nombre en castellano. No obstante, en muchos casos, lo damos también en inglés para poder identificarlos en los catálogos de estos productos fabricados en el exterior y que, en la mayoría de los casos, están escritos en este idioma. Determinar el propósito del Sistema de CCTV Definir el área que debe visualizar cada cámara Determinar la ubicación del o los monitores Definir la forma de transmisión de la señal de video desde las cámaras al monitor En base a los puntos anteriores, determinar el equipamiento necesario [email_address] / (011) 4713 - 6573

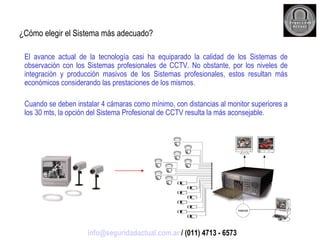

3. ¿Cómo elegir el Sistema más adecuado? El avance actual de la tecnología casi ha equiparado la calidad de los Sistemas de observación con los Sistemas profesionales de CCTV. No obstante, por los niveles de integración y producción masivos de los Sistemas profesionales, estos resultan más económicos considerando las prestaciones de los mismos. Cuando se deben instalar 4 cámaras como mínimo, con distancias al monitor superiores a los 30 mts, la opción del Sistema Profesional de CCTV resulta la más aconsejable. [email_address] / (011) 4713 - 6573

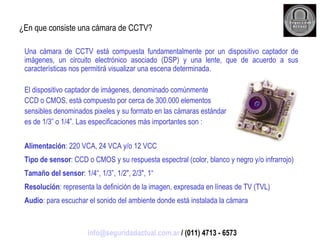

4. ¿En que consiste una cámara de CCTV? Una cámara de CCTV está compuesta fundamentalmente por un dispositivo captador de imágenes, un circuito electrónico asociado (DSP) y una lente, que de acuerdo a sus características nos permitirá visualizar una escena determinada. El dispositivo captador de imágenes, denominado comúnmente CCD o CMOS, está compuesto por cerca de 300.000 elementos sensibles denominados pixeles y su formato en las cámaras estándar es de 1/3” o 1/4”. Las especificaciones más importantes son : Alimentación : 220 VCA, 24 VCA y/o 12 VCC Tipo de sensor : CCD o CMOS y su respuesta espectral (color, blanco y negro y/o infrarrojo) Tamaño del sensor : 1/4“, 1/3”, 1/2", 2/3", 1“ Resolución : representa la definición de la imagen, expresada en líneas de TV (TVL) Audio : para escuchar el sonido del ambiente donde está instalada la cámara [email_address] / (011) 4713 - 6573

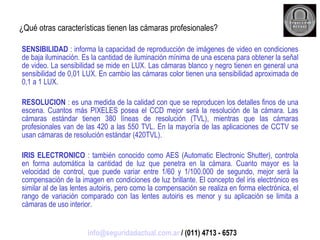

5. ¿Qué otras características tienen las cámaras profesionales? SENSIBILIDAD : informa la capacidad de reproducción de imágenes de video en condiciones de baja iluminación. Es la cantidad de iluminación mínima de una escena para obtener la señal de video. La sensibilidad se mide en LUX. Las cámaras blanco y negro tienen en general una sensibilidad de 0,01 LUX. En cambio las cámaras color tienen una sensibilidad aproximada de 0,1 a 1 LUX. RESOLUCION : es una medida de la calidad con que se reproducen los detalles finos de una escena. Cuantos más PIXELES posea el CCD mejor será la resolución de la cámara. Las cámaras estándar tienen 380 líneas de resolución (TVL), mientras que las cámaras profesionales van de las 420 a las 550 TVL. En la mayoría de las aplicaciones de CCTV se usan cámaras de resolución estándar (420TVL). IRIS ELECTRONICO : también conocido como AES (Automatic Electronic Shutter), controla en forma automática la cantidad de luz que penetra en la cámara. Cuanto mayor es la velocidad de control, que puede variar entre 1/60 y 1/100.000 de segundo, mejor será la compensación de la imagen en condiciones de luz brillante. El concepto del iris electrónico es similar al de las lentes autoiris, pero como la compensación se realiza en forma electrónica, el rango de variación comparado con las lentes autoiris es menor y su aplicación se limita a cámaras de uso interior. [email_address] / (011) 4713 - 6573

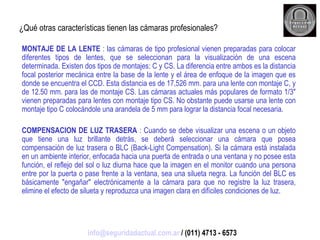

6. ¿Qué otras características tienen las cámaras profesionales? MONTAJE DE LA LENTE : las cámaras de tipo profesional vienen preparadas para colocar diferentes tipos de lentes, que se seleccionan para la visualización de una escena determinada. Existen dos tipos de montajes: C y CS. La diferencia entre ambos es la distancia focal posterior mecánica entre la base de la lente y el área de enfoque de la imagen que es donde se encuentra el CCD. Esta distancia es de 17,526 mm. para una lente con montaje C, y de 12.50 mm. para las de montaje CS. Las cámaras actuales más populares de formato 1/3" vienen preparadas para lentes con montaje tipo CS. No obstante puede usarse una lente con montaje tipo C colocándole una arandela de 5 mm para lograr la distancia focal necesaria. COMPENSACION DE LUZ TRASERA : Cuando se debe visualizar una escena o un objeto que tiene una luz brillante detrás, se deberá seleccionar una cámara que posea compensación de luz trasera o BLC (Back-Light Compensation). Si la cámara está instalada en un ambiente interior, enfocada hacia una puerta de entrada o una ventana y no posee esta función, el reflejo del sol o luz diurna hace que la imagen en el monitor cuando una persona entre por la puerta o pase frente a la ventana, sea una silueta negra. La función del BLC es básicamente "engañar" electrónicamente a la cámara para que no registre la luz trasera, elimine el efecto de silueta y reproduzca una imagen clara en difíciles condiciones de luz. [email_address] / (011) 4713 - 6573

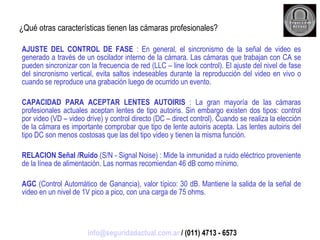

7. ¿Qué otras características tienen las cámaras profesionales? AJUSTE DEL CONTROL DE FASE : En general, el sincronismo de la señal de video es generado a través de un oscilador interno de la cámara. Las cámaras que trabajan con CA se pueden sincronizar con la frecuencia de red (LLC – line lock control). El ajuste del nivel de fase del sincronismo vertical, evita saltos indeseables durante la reproducción del video en vivo o cuando se reproduce una grabación luego de ocurrido un evento. CAPACIDAD PARA ACEPTAR LENTES AUTOIRIS : La gran mayoría de las cámaras profesionales actuales aceptan lentes de tipo autoiris. Sin embargo existen dos tipos: control por video (VD – video drive) y control directo (DC – direct control). Cuando se realiza la elección de la cámara es importante comprobar que tipo de lente autoiris acepta. Las lentes autoiris del tipo DC son menos costosas que las del tipo video y tienen la misma función. RELACION Señal /Ruido (S/N - Signal Noise) : Mide la inmunidad a ruido eléctrico proveniente de la línea de alimentación. Las normas recomiendan 46 dB como mínimo. AGC (Control Automático de Ganancia), valor típico: 30 dB. Mantiene la salida de la señal de video en un nivel de 1V pico a pico, con una carga de 75 ohms. [email_address] / (011) 4713 - 6573

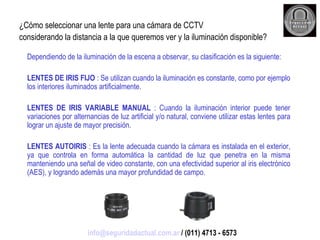

8. ¿Cómo seleccionar una lente para una cámara de CCTV considerando la distancia a la que queremos ver y la iluminación disponible? Dependiendo de la iluminación de la escena a observar, su clasificación es la siguiente: LENTES DE IRIS FIJO : Se utilizan cuando la iluminación es constante, como por ejemplo los interiores iluminados artificialmente. LENTES DE IRIS VARIABLE MANUAL : Cuando la iluminación interior puede tener variaciones por alternancias de luz artificial y/o natural, conviene utilizar estas lentes para lograr un ajuste de mayor precisión. LENTES AUTOIRIS : Es la lente adecuada cuando la cámara es instalada en el exterior, ya que controla en forma automática la cantidad de luz que penetra en la misma manteniendo una señal de video constante, con una efectividad superior al iris electrónico (AES), y logrando además una mayor profundidad de campo. [email_address] / (011) 4713 - 6573

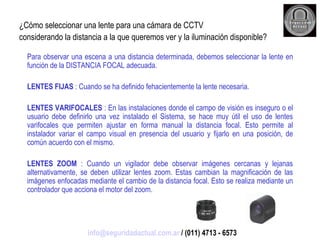

9. ¿Cómo seleccionar una lente para una cámara de CCTV considerando la distancia a la que queremos ver y la iluminación disponible? Para observar una escena a una distancia determinada, debemos seleccionar la lente en función de la DISTANCIA FOCAL adecuada. LENTES FIJAS : Cuando se ha definido fehacientemente la lente necesaria. LENTES VARIFOCALES : En las instalaciones donde el campo de visión es inseguro o el usuario debe definirlo una vez instalado el Sistema, se hace muy útil el uso de lentes varifocales que permiten ajustar en forma manual la distancia focal. Esto permite al instalador variar el campo visual en presencia del usuario y fijarlo en una posición, de común acuerdo con el mismo. LENTES ZOOM : Cuando un vigilador debe observar imágenes cercanas y lejanas alternativamente, se deben utilizar lentes zoom. Estas cambian la magnificación de las imágenes enfocadas mediante el cambio de la distancia focal. Esto se realiza mediante un controlador que acciona el motor del zoom. [email_address] / (011) 4713 - 6573

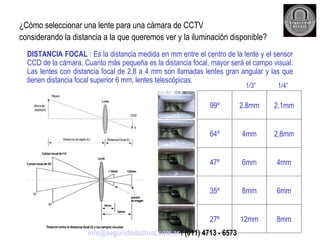

10. ¿Cómo seleccionar una lente para una cámara de CCTV considerando la distancia a la que queremos ver y la iluminación disponible? DISTANCIA FOCAL : Es la distancia medida en mm entre el centro de la lente y el sensor CCD de la cámara. Cuanto más pequeña es la distancia focal, mayor será el campo visual. Las lentes con distancia focal de 2,8 a 4 mm son llamadas lentes gran angular y las que tienen distancia focal superior 6 mm, lentes telescópicas. 1/3” 1/4” [email_address] / (011) 4713 - 6573 8mm 12mm 27º 6mm 8mm 35º 4mm 6mm 47º 2,8mm 4mm 64º 2,1mm 2,8mm 99º

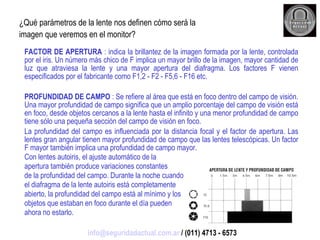

11. ¿Qué parámetros de la lente nos definen cómo será la imagen que veremos en el monitor? FACTOR DE APERTURA : indica la brillantez de la imagen formada por la lente, controlada por el iris. Un número más chico de F implica un mayor brillo de la imagen, mayor cantidad de luz que atraviesa la lente y una mayor apertura del diafragma. Los factores F vienen especificados por el fabricante como F1,2 - F2 - F5,6 - F16 etc. PROFUNDIDAD DE CAMPO : Se refiere al área que está en foco dentro del campo de visión. Una mayor profundidad de campo significa que un amplio porcentaje del campo de visión está en foco, desde objetos cercanos a la lente hasta el infinito y una menor profundidad de campo tiene sólo una pequeña sección del campo de visión en foco. La profundidad del campo es influenciada por la distancia focal y el factor de apertura. Las lentes gran angular tienen mayor profundidad de campo que las lentes telescópicas. Un factor F mayor también implica una profundidad de campo mayor. Con lentes autoiris, el ajuste automático de la apertura también produce variaciones constantes de la profundidad del campo. Durante la noche cuando el diafragma de la lente autoiris está completamente abierto, la profundidad del campo está al mínimo y los objetos que estaban en foco durante el día pueden ahora no estarlo. [email_address] / (011) 4713 - 6573

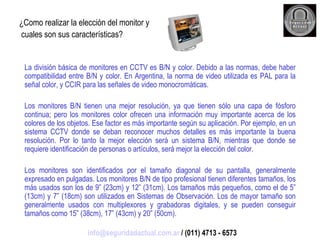

12. ¿Como realizar la elección del monitor y cuales son sus características? La división básica de monitores en CCTV es B/N y color. Debido a las normas, debe haber compatibilidad entre B/N y color. En Argentina, la norma de video utilizada es PAL para la señal color, y CCIR para las señales de video monocromáticas. Los monitores B/N tienen una mejor resolución, ya que tienen sólo una capa de fósforo continua; pero los monitores color ofrecen una información muy importante acerca de los colores de los objetos. Ese factor es más importante según su aplicación. Por ejemplo, en un sistema CCTV donde se deban reconocer muchos detalles es más importante la buena resolución. Por lo tanto la mejor elección será un sistema B/N, mientras que donde se requiere identificación de personas o artículos, será mejor la elección del color. Los monitores son identificados por el tamaño diagonal de su pantalla, generalmente expresado en pulgadas. Los monitores B/N de tipo profesional tienen diferentes tamaños, los más usados son los de 9” (23cm) y 12” (31cm). Los tamaños más pequeños, como el de 5” (13cm) y 7” (18cm) son utilizados en Sistemas de Observación. Los de mayor tamaño son generalmente usados con multiplexores y grabadoras digitales, y se pueden conseguir tamaños como 15” (38cm), 17” (43cm) y 20” (50cm). [email_address] / (011) 4713 - 6573

13. Ajustes del monitor Selector de Impedancia En la parte trasera de la mayoría de los monitores CCTV hay una llave selectora de impedancia cerca de los dos conectores BNC. El propósito de esta, es el de permitir terminar al cable coaxil de video con 75 ohm cuando el monitor es el último elemento, o la de dejarlo en posición de alta impedancia si el monitor no es el último componente en el trayecto de la señal de video. Este ajuste logra que tengamos el 100% de la transferencia de energía y una reproducción de imagen perfecta. [email_address] / (011) 4713 - 6573

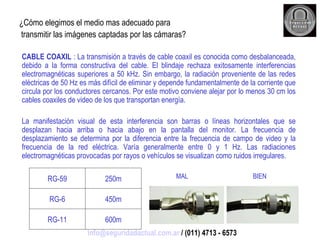

14. ¿Cómo elegimos el medio mas adecuado para transmitir las imágenes captadas por las cámaras? CABLE COAXIL : La transmisión a través de cable coaxil es conocida como desbalanceada, debido a la forma constructiva del cable. El blindaje rechaza exitosamente interferencias electromagnéticas superiores a 50 kHz. Sin embargo, la radiación proveniente de las redes eléctricas de 50 Hz es más difícil de eliminar y depende fundamentalmente de la corriente que circula por los conductores cercanos. Por este motivo conviene alejar por lo menos 30 cm los cables coaxiles de video de los que transportan energía. La manifestación visual de esta interferencia son barras o líneas horizontales que se desplazan hacia arriba o hacia abajo en la pantalla del monitor. La frecuencia de desplazamiento se determina por la diferencia entre la frecuencia de campo de video y la frecuencia de la red eléctrica. Varía generalmente entre 0 y 1 Hz. Las radiaciones electromagnéticas provocadas por rayos o vehículos se visualizan como ruidos irregulares. MAL BIEN [email_address] / (011) 4713 - 6573 600m RG-11 450m RG-6 250m RG-59

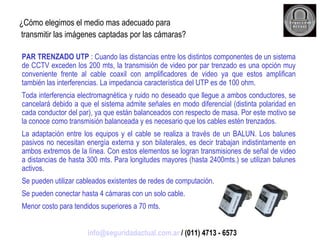

15. ¿Cómo elegimos el medio mas adecuado para transmitir las imágenes captadas por las cámaras? PAR TRENZADO UTP : Cuando las distancias entre los distintos componentes de un sistema de CCTV exceden los 200 mts, la transmisión de video por par trenzado es una opción muy conveniente frente al cable coaxil con amplificadores de video ya que estos amplifican también las interferencias. La impedancia característica del UTP es de 100 ohm. Toda interferencia electromagnética y ruido no deseado que llegue a ambos conductores, se cancelará debido a que el sistema admite señales en modo diferencial (distinta polaridad en cada conductor del par), ya que están balanceados con respecto de masa. Por este motivo se la conoce como transmisión balanceada y es necesario que los cables estén trenzados. La adaptación entre los equipos y el cable se realiza a través de un BALUN. Los balunes pasivos no necesitan energía externa y son bilaterales, es decir trabajan indistintamente en ambos extremos de la línea. Con estos elementos se logran transmisiones de señal de video a distancias de hasta 300 mts. Para longitudes mayores (hasta 2400mts.) se utilizan balunes activos. Se pueden utilizar cableados existentes de redes de computación. Se pueden conectar hasta 4 cámaras con un solo cable. Menor costo para tendidos superiores a 70 mts. [email_address] / (011) 4713 - 6573

16. ¿Cómo elegimos el medio mas adecuado para transmitir las imágenes captadas por las cámaras? ENLACE INALAMBRICO : Se utiliza para transmitir en forma inalámbrica una imagen de CCTV a una distancia entre los 100 mts y 8.000 mts. La señal de video se modula con una frecuencia que pertenece a la región de las microondas del espectro electromagnético. En la práctica, sin embargo, las frecuencias típicas que se usan para la transmisión de video están entre 1 GHz y 10 GHz. Las conexiones de microonda transmiten un ancho de banda muy grande de señales de video así como también otros datos si es necesario (incluyendo audio y /o control de PTZ). El ancho de banda depende del modelo del fabricante. Para una unidad bien construida, un ancho de banda entre 6 MHz y 7 MHz es suficiente para enviar señales de video de alta calidad sin una degradación visible. Para un correcto enlace, se necesita tener visión óptica entre el transmisor y el receptor. Las distancias que se pueden alcanzar con esta tecnología dependen de la potencia de salida del transmisor y de la ganancia de las antenas. [email_address] / (011) 4713 - 6573

17. Alojamientos y soportes Los gabinetes ("housings") son cajas de material plástico, fibra de vidrio o metal con una ventana transparente de vidrio o acrílico resistente a golpes o rayaduras, para permitir la entrada de la luz al frente de la lente de la cámara. En el interior del gabinete se dispone de una placa donde la cámara quedará firmemente apoyada, atornillada y dirigida la lente hacia la ventana. Los gabinetes disponen de una entrada (de diversas formas), para la alimentación eléctrica y para el cable coaxil. Todos los gabinetes disponen en su parte inferior externa de la rosca de sostén, del mismo tipo del que utilizan las cámaras, para ser montados en soportes o en dispositivos de movimiento. El sostén de los gabinetes debe permitir que el mismo pueda girar 180 grados sobre el soporte. Las variedades de alojamientos para cámaras se dividen en dos categorías: interiores y exteriores. Los alojamientos para interiores protegen las cámaras y lentes del desarme y usualmente son hechos de materiales opacos a la luz. Los alojamientos para exterior protegen a las cámaras y lentes de las condiciones ambientales como lluvia, frío y calor extremos, polvo y suciedad. [email_address] / (011) 4713 - 6573

18. Mecanismos de movimiento Unidad de PAN & TILT : Cuando una cámara debe ver un área extensa, se utiliza un montaje para rotación horizontal (PAN o paneo), y cobertura angular vertical (TILT o cabeceo). Su rango máximo de paneo es 350° y de cabeceo 60°. Se controla por Joystick. Puede trabajar en combinación con el control motorizado de lentes ZOOM , que permite el control manual de las funciones del lente. SPEED DOME : La cámara móvil de rotación continua, permite movimientos con ángulo de visión ajustable en 360º, con una velocidad de giro de 300º/seg. Su construcción en acrílico de alto impacto, ya sean claro u oscuro, logra disimular la posición de la cámara, con una mínima reducción de luz. Su montaje puede realizarse tanto en techos, superficies inclinadas o paredes. [email_address] / (011) 4713 - 6573

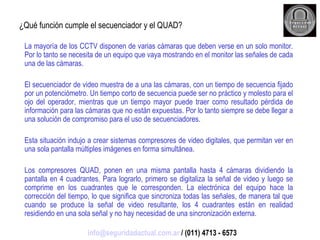

19. ¿Qué función cumple el secuenciador y el QUAD? La mayoría de los CCTV disponen de varias cámaras que deben verse en un solo monitor. Por lo tanto se necesita de un equipo que vaya mostrando en el monitor las señales de cada una de las cámaras. El secuenciador de video muestra de a una las cámaras, con un tiempo de secuencia fijado por un potenciómetro. Un tiempo corto de secuencia puede ser no práctico y molesto para el ojo del operador, mientras que un tiempo mayor puede traer como resultado pérdida de información para las cámaras que no están expuestas. Por lo tanto siempre se debe llegar a una solución de compromiso para el uso de secuenciadores. Esta situación indujo a crear sistemas compresores de video digitales, que permitan ver en una sola pantalla múltiples imágenes en forma simultánea. Los compresores QUAD, ponen en una misma pantalla hasta 4 cámaras dividiendo la pantalla en 4 cuadrantes. Para lograrlo, primero se digitaliza la señal de video y luego se comprime en los cuadrantes que le corresponden. La electrónica del equipo hace la corrección del tiempo, lo que significa que sincroniza todas las señales, de manera tal que cuando se produce la señal de video resultante, los 4 cuadrantes están en realidad residiendo en una sola señal y no hay necesidad de una sincronización externa. [email_address] / (011) 4713 - 6573

20. ¿Qué función cumple el multiplexor? Los multiplexores son dispositivos que realizan la división del tiempo haciendo múltiplexación de las señales de entrada de video y producen dos clases de salidas de video. Una salida para visualizar todas las cámaras a la vez en una misma pantalla. Esto significa, que si tenemos un multiplexor para de 9 cámaras, todas podrán verse en un mosaico de 3 x 3. El mismo concepto se aplica a los multiplexores de 4 y de 16 cámaras. Mientras que la salida de VCR envía las imágenes multiplexadas de todas las cámaras seleccionadas para grabar. Cuando la VCR esta en el modo 24hs hace una toma cada 0.16seg. Esto es fácil de calcular, cuando una VCR PAL graba en tiempo real hace una grabación de campo cada 1/50=0.02seg. Si la Time Lapse VCR esta en el modo 24hs (cuando 3hs es su posibilidad de grabar en tiempo real) significa que es 24/3=8 veces más lenta la frecuencia de grabación. Si multiplicamos 0.02 x 8 = 0.16seg. Por lo tanto, el índice de actualización grabado en un modo de 24hs es de 6 cuadros por segundo. Por lo tanto, si el multiplexor tiene una sola cámara hará una toma cada 0.16 seg., pero si hay mas cámaras en el sistema, para calcular el índice de restauración de cada cámara, necesitamos multiplicarlo por el numero de cámaras y añadirle una fracción de tiempo que es la que el multiplexor utiliza para la sincronización de las cámaras. Por lo tanto, si tenemos 8 cámaras para grabar, 8 x 0.16 = 1.28seg (<1 cuadro por segundo). [email_address] / (011) 4713 - 6573

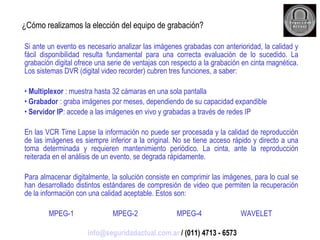

21. ¿Cómo realizamos la elección del equipo de grabación? Si ante un evento es necesario analizar las imágenes grabadas con anterioridad, la calidad y fácil disponibilidad resulta fundamental para una correcta evaluación de lo sucedido. La grabación digital ofrece una serie de ventajas con respecto a la grabación en cinta magnética. Los sistemas DVR (digital video recorder) cubren tres funciones, a saber: Multiplexor : muestra hasta 32 cámaras en una sola pantalla Grabador : graba imágenes por meses, dependiendo de su capacidad expandible Servidor IP : accede a las imágenes en vivo y grabadas a través de redes IP En las VCR Time Lapse la información no puede ser procesada y la calidad de reproducción de las imágenes es siempre inferior a la original. No se tiene acceso rápido y directo a una toma determinada y requieren mantenimiento periódico. La cinta, ante la reproducción reiterada en el análisis de un evento, se degrada rápidamente. Para almacenar digitalmente, la solución consiste en comprimir las imágenes, para lo cual se han desarrollado distintos estándares de compresión de video que permiten la recuperación de la información con una calidad aceptable. Estos son: MPEG-1 MPEG-2 MPEG-4 WAVELET [email_address] / (011) 4713 - 6573

22. Cantidad de cámaras que acepta el equipo. 4, 8 o 16 cámaras Cantidad de imágenes por segundo que permiten grabar, en cuadros por segundo Capacidad de almacenamiento que admiten, en gigabytes de disco rígido Entrada para grabación de audio Detección de movimiento por video Grabación por fecha, día y hora Entradas de alarma Tamaño de la imagen grabada, entre 160x120, 320x240 y 640x480 píxeles Tipo y cantidad de salidas para monitor (analógicos o SVGA) Opción de grabar cada cámara a distinta velocidad de acuerdo a la importancia de las escenas a visualizar. Conexión remota por red, mediante web browser o software cliente Características principales de las DVR [email_address] / (011) 4713 - 6573

23. LISTADO DE PRODUCTOS [email_address] / (011) 4713 - 6573

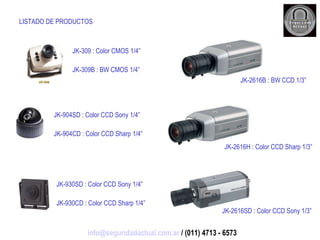

24. LISTADO DE PRODUCTOS JK-309 : Color CMOS 1/4” JK-309B : BW CMOS 1/4” JK-904SD : Color CCD Sony 1/4” JK-904CD : Color CCD Sharp 1/4” JK-930SD : Color CCD Sony 1/4” JK-930CD : Color CCD Sharp 1/4” JK-2616B : BW CCD 1/3” JK-2616H : Color CCD Sharp 1/3” JK-2616SD : Color CCD Sony 1/3” [email_address] / (011) 4713 - 6573

25. LISTADO DE PRODUCTOS Iris fijo , 4mm Iris fijo , 6mm Iris fijo , 8mm Iris fijo , 12mm Autoiris - 3,5 a 8mm Autoiris - 2,8 a 12mm Iris fijo - 2,8mm (gran angular) [email_address] / (011) 4713 - 6573

26. LISTADO DE PRODUCTOS J-106 J-108 HK-04 en ABS (plástico alto impacto) HK-01 similar PELCO, en aluminio (opcional ventilador y calefactor) [email_address] / (011) 4713 - 6573

27. LISTADO DE PRODUCTOS JK-2300 similar Panasonic 480TVL Día-noche 27x10 JK-2100 similar Pelco 480TVL Día-noche 27x10 JK-2002 compatible protocolos Pelco P / D JK-300 soporte de pared JK-301 soporte de techo [email_address] / (011) 4713 - 6573

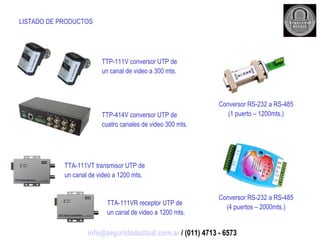

28. LISTADO DE PRODUCTOS TTP-111V conversor UTP de un canal de video a 300 mts. TTP-414V conversor UTP de cuatro canales de video 300 mts. TTA-111VT transmisor UTP de un canal de video a 1200 mts. TTA-111VR receptor UTP de un canal de video a 1200 mts. Conversor RS-232 a RS-485 (1 puerto – 1200mts.) Conversor RS-232 a RS-485 (4 puertos – 2000mts.) [email_address] / (011) 4713 - 6573

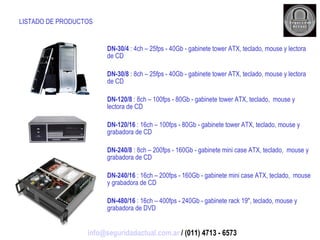

29. LISTADO DE PRODUCTOS DN-30/4 : 4ch – 25fps - 40Gb - gabinete tower ATX, teclado, mouse y lectora de CD DN-30/8 : 8ch – 25fps - 40Gb - gabinete tower ATX, teclado, mouse y lectora de CD DN-120/8 : 8ch – 100fps - 80Gb - gabinete tower ATX, teclado, mouse y lectora de CD DN-120/16 : 16ch – 100fps - 80Gb - gabinete tower ATX, teclado, mouse y grabadora de CD DN-240/8 : 8ch – 200fps - 160Gb - gabinete mini case ATX, teclado, mouse y grabadora de CD DN-240/16 : 16ch – 200fps - 160Gb - gabinete mini case ATX, teclado, mouse y grabadora de CD DN-480/16 : 16ch – 400fps - 240Gb - gabinete rack 19&quot;, teclado, mouse y grabadora de DVD [email_address] / (011) 4713 - 6573

30. LISTADO DE PRODUCTOS PICO-2000 cuatro canales de video 25 cps – 1 canal de audio V-8004 : 16 / 32 canales de video 100 cps – 1 canal de audio V-8001 : 4 canales video 25 cps – 1 canal audio V-8008 : 16 / 32 canales de video 200 cps – 1 canal de audio [email_address] / (011) 4713 - 6573

31. Prestaciones de los Sistemas DVR DigiNET [email_address] / (011) 4713 - 6573

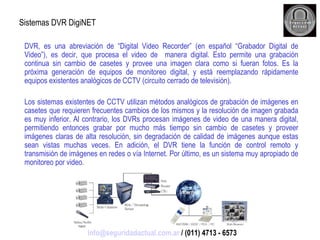

32. Sistemas DVR DigiNET DVR, es una abreviación de “Digital Video Recorder” (en español “Grabador Digital de Video”), es decir, que procesa el video de manera digital. Esto permite una grabación continua sin cambio de casetes y provee una imagen clara como si fueran fotos. Es la próxima generación de equipos de monitoreo digital, y está reemplazando rápidamente equipos existentes analógicos de CCTV (circuito cerrado de televisión). Los sistemas existentes de CCTV utilizan métodos analógicos de grabación de imágenes en casetes que requieren frecuentes cambios de los mismos y la resolución de imagen grabada es muy inferior. Al contrario, los DVRs procesan imágenes de video de una manera digital, permitiendo entonces grabar por mucho más tiempo sin cambio de casetes y proveer imágenes claras de alta resolución, sin degradación de calidad de imágenes aunque estas sean vistas muchas veces. En adición, el DVR tiene la función de control remoto y transmisión de imágenes en redes o vía Internet. Por último, es un sistema muy apropiado de monitoreo por video. [email_address] / (011) 4713 - 6573

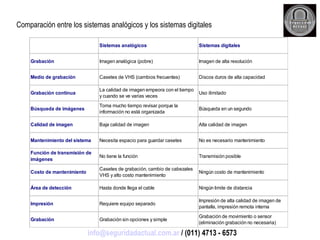

33. Comparación entre los sistemas analógicos y los sistemas digitales [email_address] / (011) 4713 - 6573

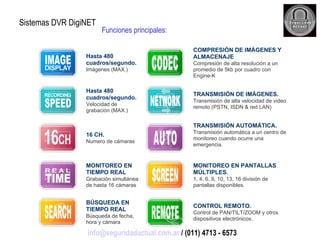

34. Sistemas DVR DigiNET Funciones principales: [email_address] / (011) 4713 - 6573

35. Sistemas DVR DigiNET Otras funciones: [email_address] / (011) 4713 - 6573

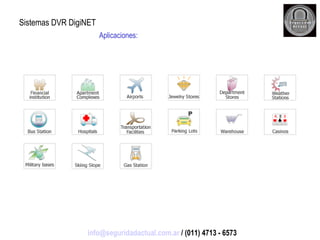

36. Sistemas DVR DigiNET Aplicaciones: [email_address] / (011) 4713 - 6573

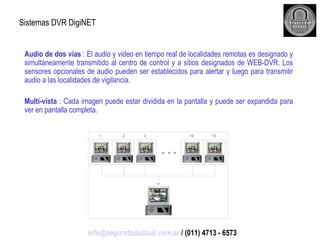

37. Sistemas DVR DigiNET Audio de dos vías : El audio y video en tiempo real de localidades remotas es designado y simultáneamente transmitido al centro de control y a sitios designados de WEB-DVR. Los sensores opcionales de audio pueden ser establecidos para alertar y luego para transmitir audio a las localidades de vigilancia. Multi-vista : Cada imagen puede estar dividida en la pantalla y puede ser expandida para ver en pantalla completa. [email_address] / (011) 4713 - 6573

38. Sistemas DVR DigiNET Vigilancia de conexión de operaciones : Simultáneamente se puede mostrar hasta 16 localidades de cámaras. Una variedad de censores opcionales pueden ser instalados si son requeridos, y configurados para alarmas en el centro de control. E-map : Es un mapa geográfico de un área indicando la localidad de cada cámara. Esta función es particularmente buena y conveniente en nuevas instalaciones de sistemas de seguridad para ubicar cada cámara mas fácilmente. Un E-map también provee una visión general para usuarios que no están familiarizados a un área de vigilancia. [email_address] / (011) 4713 - 6573

39. Sistemas DVR DigiNET Seguimiento de movimientos : Esta función permite que la cámara siga un objeto sin intervención manual. Cuando un objeto en movimiento entra en un área de visión de la cámara, la función inicia el seguimiento automático del objeto en movimiento. La tecnología requiere un domo motorizado rápido. Las tecnologías existentes de seguimiento de movimiento operan en velocidades bajas y no son compatibles con nuevos sistemas de DVR de alta velocidad. Sin embargo, Kodicom es la primera empresa en desarrollar técnicas de seguimiento de alta velocidad. [email_address] / (011) 4713 - 6573

40. Sistemas DVR DigiNET Búsqueda inteligente : El “Intelli Search” (búsqueda inteligente) de Kodicom es un interfase amigable y eficiente, con capacidad de accesar videos de un numero alto de grabaciones comprimidas.

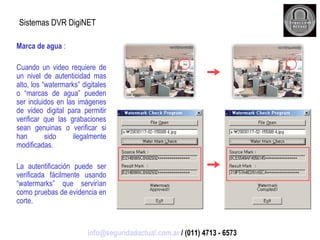

41. Sistemas DVR DigiNET Marca de agua : Cuando un video requiere de un nivel de autenticidad mas alto, los “watermarks” digitales o “marcas de agua” pueden ser incluidos en las imágenes de video digital para permitir verificar que las grabaciones sean genuinas o verificar si han sido ilegalmente modificadas. La autentificación puede ser verificada fácilmente usando “watermarks” que servirían como pruebas de evidencia en corte. [email_address] / (011) 4713 - 6573

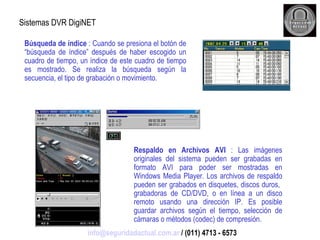

42. Sistemas DVR DigiNET Búsqueda de índice : Cuando se presiona el botón de “búsqueda de índice” después de haber escogido un cuadro de tiempo, un índice de este cuadro de tiempo es mostrado. Se realiza la búsqueda según la secuencia, el tipo de grabación o movimiento. Respaldo en Archivos AVI : Las imágenes originales del sistema pueden ser grabadas en formato AVI para poder ser mostradas en Windows Media Player. Los archivos de respaldo pueden ser grabados en disquetes, discos duros, grabadoras de CD/DVD, o en línea a un disco remoto usando una dirección IP. Es posible guardar archivos según el tiempo, selección de cámaras o métodos (codec) de compresión. [email_address] / (011) 4713 - 6573

43. Sistemas DVR DigiNET Monitor de salud : Cuando un servidor esta conectado a una red, es posible el monitoreo en tiempo real de conexión, cámaras, controladores y estado de grabación. Monitor de emergencia : Cuando un mensaje de emergencia es enviado vía la función “mensaje de emergencia”, se utiliza una función para recibir en tiempo real de mensajes de emergencia en el programa remoto para llevar al usuario directamente al sitio con problemas. [email_address] / (011) 4713 - 6573

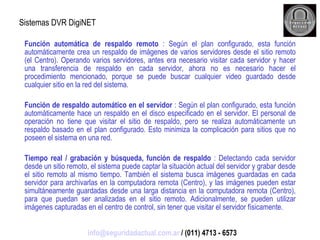

44. Sistemas DVR DigiNET Función automática de respaldo remoto : Según el plan configurado, esta función automáticamente crea un respaldo de imágenes de varios servidores desde el sitio remoto (el Centro). Operando varios servidores, antes era necesario visitar cada servidor y hacer una transferencia de respaldo en cada servidor, ahora no es necesario hacer el procedimiento mencionado, porque se puede buscar cualquier video guardado desde cualquier sitio en la red del sistema. Función de respaldo automático en el servidor : Según el plan configurado, esta función automáticamente hace un respaldo en el disco especificado en el servidor. El personal de operación no tiene que visitar el sitio de respaldo, pero se realiza automáticamente un respaldo basado en el plan configurado. Esto minimiza la complicación para sitios que no poseen el sistema en una red. Tiempo real / grabación y búsqueda, función de respaldo : Detectando cada servidor desde un sitio remoto, el sistema puede captar la situación actual del servidor y grabar desde el sitio remoto al mismo tiempo. También el sistema busca imágenes guardadas en cada servidor para archivarlas en la computadora remota (Centro), y las imágenes pueden estar simultáneamente guardadas desde una larga distancia en la computadora remota (Centro), para que puedan ser analizadas en el sitio remoto. Adicionalmente, se pueden utilizar imágenes capturadas en el centro de control, sin tener que visitar el servidor físicamente. [email_address] / (011) 4713 - 6573

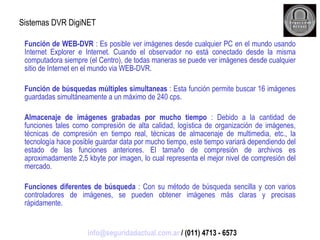

45. Sistemas DVR DigiNET Función de WEB-DVR : Es posible ver imágenes desde cualquier PC en el mundo usando Internet Explorer e Internet. Cuando el observador no está conectado desde la misma computadora siempre (el Centro), de todas maneras se puede ver imágenes desde cualquier sitio de Internet en el mundo via WEB-DVR. Función de búsquedas múltiples simultaneas : Esta función permite buscar 16 imágenes guardadas simultáneamente a un máximo de 240 cps. Almacenaje de imágenes grabadas por mucho tiempo : Debido a la cantidad de funciones tales como compresión de alta calidad, logística de organización de imágenes, técnicas de compresión en tiempo real, técnicas de almacenaje de multimedia, etc., la tecnología hace posible guardar data por mucho tiempo, este tiempo variará dependiendo del estado de las funciones anteriores. El tamaño de compresión de archivos es aproximadamente 2,5 kbyte por imagen, lo cual representa el mejor nivel de compresión del mercado. Funciones diferentes de búsqueda : Con su método de búsqueda sencilla y con varios controladores de imágenes, se pueden obtener imágenes más claras y precisas rápidamente. [email_address] / (011) 4713 - 6573

46. Sistemas DVR DigiNET Control de sensores externos : Cuando se opera con detección de movimientos, se pueden instalar sensores en sitios importantes (de calor, infrarrojo etc), y detectar dichos sensores según los tipos de eventos, y de esa manera, no perder ningún momento importante. Función de grabación según el plan : Se puede configurar el tipo de grabación según los días de la semana, sábados y domingos/feriados de horas y minutos. También se pueden definir los días feriados diferentes en cada país. El estado de la grabación puede ser confirmado según el color en la pantalla de Búsqueda Inteligente. Designación de detección de movimientos : Se pueden designar hasta 5 áreas por cámara para detección de movimiento y también se puede graduar la sensibilidad diferente para cada cámara. Detección del Centro a alta velocidad : El Centro detecta situaciones en el servidor en tiempo real, y permite búsquedas de imágenes guardadas. Las cámaras y sistemas de control pueden estar controladas desde el Centro. También la transmisión de las imágenes es posible en una red local hasta 120 cps y varias personas pueden estar conectadas al mismo tiempo, y ver juntas un sitio específico, es decir, se pueden detectar y hacer búsquedas simultáneas en 16 sitios (servidores) desde Centros diferentes. [email_address] / (011) 4713 - 6573

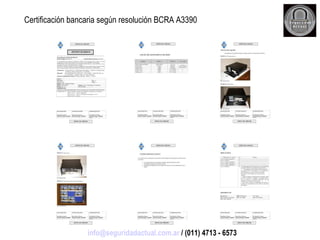

47. Certificación bancaria según resolución BCRA A3390 [email_address] / (011) 4713 - 6573

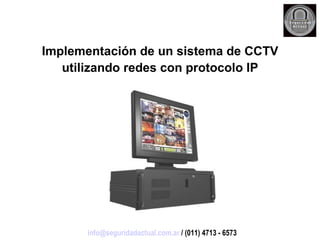

48. Implementación de un sistema de CCTV utilizando redes con protocolo IP [email_address] / (011) 4713 - 6573

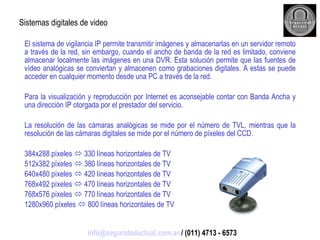

49. El sistema de vigilancia IP permite transmitir imágenes y almacenarlas en un servidor remoto a través de la red, sin embargo, cuando el ancho de banda de la red es limitado, conviene almacenar localmente las imágenes en una DVR. Esta solución permite que las fuentes de vídeo analógicas se conviertan y almacenen como grabaciones digitales. A estas se puede acceder en cualquier momento desde una PC a través de la red. Para la visualización y reproducción por Internet es aconsejable contar con Banda Ancha y una dirección IP otorgada por el prestador del servicio. La resolución de las cámaras analógicas se mide por el número de TVL, mientras que la resolución de las cámaras digitales se mide por el número de píxeles del CCD. 384x288 píxeles  330 líneas horizontales de TV 512x382 píxeles  380 líneas horizontales de TV 640x480 píxeles  420 líneas horizontales de TV 768x492 píxeles  470 líneas horizontales de TV 768x576 píxeles  770 líneas horizontales de TV 1280x960 píxeles  800 líneas horizontales de TV Sistemas digitales de video [email_address] / (011) 4713 - 6573

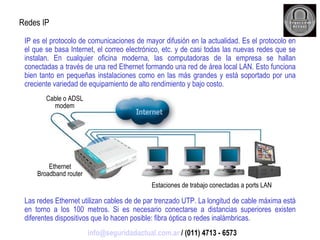

50. IP es el protocolo de comunicaciones de mayor difusión en la actualidad. Es el protocolo en el que se basa Internet, el correo electrónico, etc. y de casi todas las nuevas redes que se instalan. En cualquier oficina moderna, las computadoras de la empresa se hallan conectadas a través de una red Ethernet formando una red de área local LAN. Esto funciona bien tanto en pequeñas instalaciones como en las más grandes y está soportado por una creciente variedad de equipamiento de alto rendimiento y bajo costo. Las redes Ethernet utilizan cables de de par trenzado UTP. La longitud de cable máxima está en torno a los 100 metros. Si es necesario conectarse a distancias superiores existen diferentes dispositivos que lo hacen posible: fibra óptica o redes inalámbricas. Redes IP Cable o ADSL modem Ethernet Broadband router Estaciones de trabajo conectadas a ports LAN [email_address] / (011) 4713 - 6573

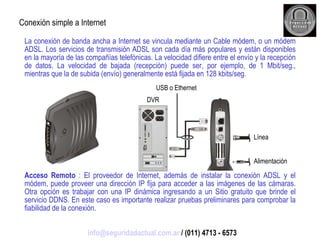

51. La conexión de banda ancha a Internet se vincula mediante un Cable módem, o un módem ADSL. Los servicios de transmisión ADSL son cada día más populares y están disponibles en la mayoría de las compañías telefónicas. La velocidad difiere entre el envío y la recepción de datos. La velocidad de bajada (recepción) puede ser, por ejemplo, de 1 Mbit/seg., mientras que la de subida (envío) generalmente está fijada en 128 kbits/seg. Acceso Remoto : El proveedor de Internet, además de instalar la conexión ADSL y el módem, puede proveer una dirección IP fija para acceder a las imágenes de las cámaras. Otra opción es trabajar con una IP dinámica ingresando a un Sitio gratuito que brinde el servicio DDNS. En este caso es importante realizar pruebas preliminares para comprobar la fiabilidad de la conexión. Conexión simple a Internet USB o Ethernet Línea Alimentación DVR [email_address] / (011) 4713 - 6573

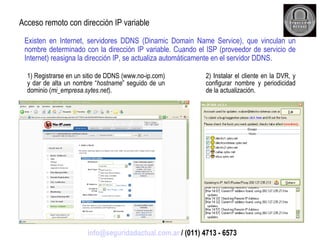

52. Existen en Internet, servidores DDNS (Dinamic Domain Name Service), que vinculan un nombre determinado con la dirección IP variable. Cuando el ISP (proveedor de servicio de Internet) reasigna la dirección IP, se actualiza automáticamente en el servidor DDNS. Acceso remoto con dirección IP variable 1) Registrarse en un sitio de DDNS (www.no-ip.com) y dar de alta un nombre “ hostname ” seguido de un dominio ( mi_empresa.sytes.net ). 2) Instalar el cliente en la DVR, y configurar nombre y periodicidad de la actualización. [email_address] / (011) 4713 - 6573

53. Para que varios usuarios compartan el acceso a Internet, es necesario intercalar un “router”. El router dispone de un port WAN, con la IP asignada por el proveedor de Internet, y uno o más puertos LAN (donde se conectará la DVR y el resto de las estaciones de trabajo). Cada PC tendrá su propia dirección IP (las DVR salen de fábrica con la dirección 192.168.0.199). Conexión compartida a Internet [email_address] / (011) 4713 - 6573

54. Para que los usuarios externos puedan acceder a la DVR en conexiones compartidas a Internet con dirección IP dinámica, es preciso asignar también el nombre en DDNS. Puede utilizarse un servidor gratuito con su respectivo programa cliente instalado en la DVR, o configurarse directamente en el router (depende del modelo de router). Acceso a la DVR desde Internet [email_address] / (011) 4713 - 6573

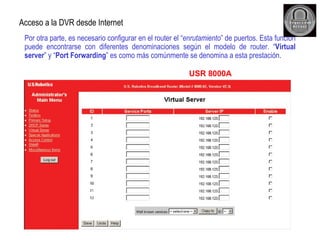

55. Por otra parte, es necesario configurar en el router el “ enrutamiento ” de puertos. Esta función puede encontrarse con diferentes denominaciones según el modelo de router. “ Virtual server ” y “ Port Forwarding ” es como más comúnmente se denomina a esta prestación. Acceso a la DVR desde Internet USR 8000A

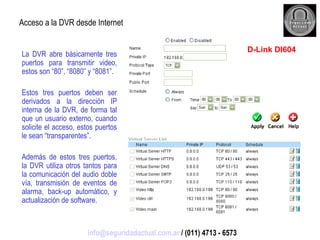

56. La DVR abre básicamente tres puertos para transmitir video, estos son “80”, “8080” y “8081”. Estos tres puertos deben ser derivados a la dirección IP interna de la DVR, de forma tal que un usuario externo, cuando solicite el acceso, estos puertos le sean “transparentes”. Además de estos tres puertos, la DVR utiliza otros tantos para la comunicación del audio doble vía, transmisión de eventos de alarma, back-up automático, y actualización de software. Acceso a la DVR desde Internet D-Link DI604 [email_address] / (011) 4713 - 6573

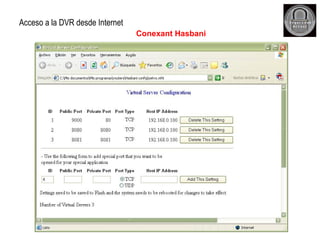

57. Acceso a la DVR desde Internet Conexant Hasbani

58. Acceso a la DVR desde Internet LINKSYS [email_address] / (011) 4713 - 6573

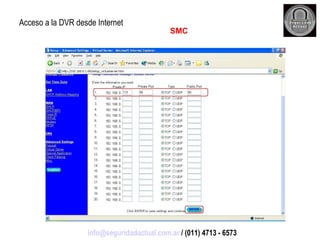

59. Acceso a la DVR desde Internet SMC [email_address] / (011) 4713 - 6573

60. Acceso a la DVR desde Internet ZONET [email_address] / (011) 4713 - 6573

61. A los efectos de que el puerto “80” no entre en conflicto con el puerto de administración remota del propio “ router ”, tener la precaución de deshabilitar dicha función o cambiarle el puerto que “mira” hacia fuera. Acceso a la DVR desde Internet

62. Acceso a la DVR por web browser [email_address] / (011) 4713 - 6573

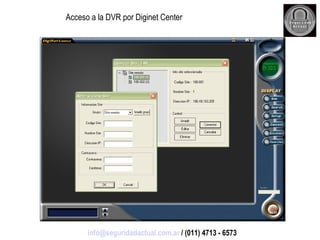

63. Acceso a la DVR por Diginet Center [email_address] / (011) 4713 - 6573

64. Acceso a la DVR por Diginet Center [email_address] / (011) 4713 - 6573

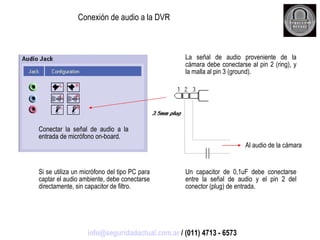

65. Conexión de audio a la DVR La señal de audio proveniente de la cámara debe conectarse al pin 2 (ring), y la malla al pin 3 (ground). Conectar la señal de audio a la entrada de micrófono on-board. Un capacitor de 0,1uF debe conectarse entre la señal de audio y el pin 2 del conector (plug) de entrada. Al audio de la cámara Si se utiliza un micrófono del tipo PC para captar el audio ambiente, debe conectarse directamente, sin capacitor de filtro. [email_address] / (011) 4713 - 6573

66. Conexión de domos Pelco DVR DigiNet RS-422(+) RS-422(-) C1487M-E RX- TX+ RX+ TX-

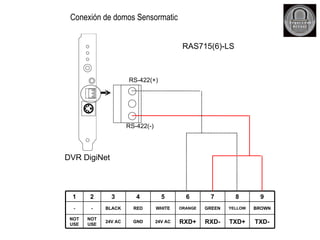

67. Conexión de domos Sensormatic DVR DigiNet RS-422(+) RS-422(-) RAS715(6)-LS TXD- BROWN 9 TXD+ YELLOW 8 RXD- RXD+ 24V AC GND 24V AC NOT USE NOT USE ORANGE 6 GREEN 7 RED 4 - 2 BLACK 3 WHITE - 5 1

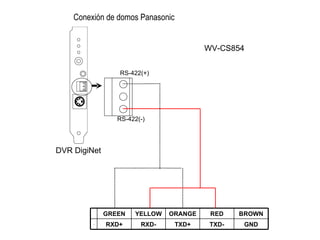

68. Conexión de domos Panasonic DVR DigiNet RS-422(+) RS-422(-) WV-CS854 GND BROWN TXD+ ORANGE RXD+ GREEN RXD- YELLOW TXD- - RED

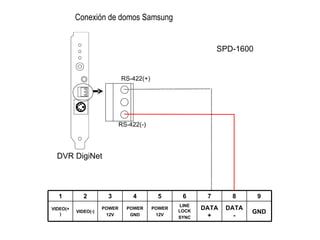

69. Conexión de domos Samsung DVR DigiNet RS-422(+) RS-422(-) SPD-1600 VIDEO(-) 2 POWER 12V 3 POWER GND 4 GND 9 DATA+ 7 POWER 12V 5 LINE LOCK SYNC 6 DATA- VIDEO(+) 8 1
