Este documento presenta información sobre celdas de media tensión a prueba de arco interno fabricadas por Promelsa. Describe las características y especificaciones técnicas de las celdas, incluyendo su diseño modular, clasificación de arco interno, y capacidad para soportar sobrepresiones generadas durante la formación de un arco eléctrico. También incluye tablas con códigos y configuraciones estándar de celdas para su uso en subestaciones eléctricas.

1. 1SETIEMBRE 2016 WWW.PROMELSA.COM.PE
CELDAS DE MEDIA TENSIÓN A PRUEBA DE ARCO INTERNO
Sistemas Modulares
SOLUCIONES PROMELSA PARA SUBESTACIONES ELÉCTRICAS

2. 2
Ficha técnica de Celdas ICET
Anexo 1: Tablas de códigos de celdas y fusibles
Configuraciones para subestaciones eléctricas con celdas ICET
03
10
12
13
15
17
19
21
23
25
27
29
31
33
35
37
39
Índice
WWW.PROMELSA.COM.PE
Celdas: 01 remonte + 01 Salida + 01CT
Celdas: 01 remonte + 01 Salida c/protección homopolar + 01CT
Celdas: 01 remonte + 02 Salidas + 02CT
Celdas: 01 remonte + 01 Enlace + 01Salida + 01CT
Celdas: 02 remonte + 01 Enlace + 02 Salidas + 02CT
Celdas: 01 remonte + 01 Medición de tensión + 01 Salida c/medición + 01CT
Celdas: 01 remonte + 01 Salida con interruptor y protección + 01 CT
Celdas: 01 remonte + 01 Salida c/interruptor, protección y medición + 01CT
Celdas: 01 medición + 01 Salida c/interruptor, protección y medición + 01CT
Celdas: 01 remonte + 01 Salida c/interruptor, protección y medición + 01 Medición + 01CT
Celdas: 02 remonte + 01 Salida c/interruptor, protección y medición + 01 Medición + 02 Salidas + 02CT
Celdas: 02 remonte + 01 Salida c/interruptor y protección + 02 salidas + 02CT
Celdas: 01 remonte + 01 Salida c/interruptor, protección y medición+ 01 Medición + 02 Salidas + 02CT
Curvas de fusibles de media tensión de 12kV y24kV

3. 3WWW.PROMELSA.COM.PE
Ficha técnica de Celdas ICET

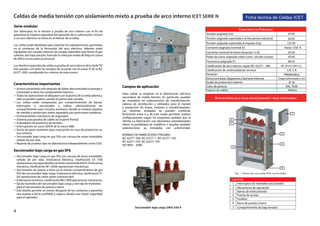

4. 4
Acceso consentido solo después de haber desconectado la energía y
conectado a tierra los componentes internos.
Todas las operaciones se bloquean con la puerta de la celda abierta y
solo se pueden operar cuando la puerta está cerrada.
Las celdas están compuestas por compartimientos de barras,
interruptor o seccionador y cables; adicionalmente un
compartimiento para circuitos auxiliares, donde se instalan equipos
de medida y protección; todos separados por particiones metálicas.
Enclavamientos mecánicos de seguridad.
Sistema para prueba de cables en la parte frontal.
Indicadores de presencia de tensión.
Interruptores en vacío VD4/R de la marca ABB.
Ducto de gases posterior para evacuación en caso de producirse un
arco interno.
Seccionador bajo carga en gas SF6 con carcasa de acero inoxidable
sellada de por vida.
Reporte de pruebas tipo en laboratorios independientes como CESI.
Ficha técnica de Celdas ICET
Son fabricadas en la versión a prueba de arco interno con el fin de
garantizar la máxima seguridad del operador de la subestación, incluso
si un arco eléctrico se inicia en el interior de la celda.
Las celdas están diseñadas para soportar las sobrepresiones generadas
en el comienzo de la formación del arco eléctrico. Además están
equipadas con canales internos de escape especiales que llevan el gas
caliente, aún bajo presión, fuera de la celda por medio de flaps en zonas
de difícil acceso para el personal.
Los diseños especiales de celdas a prueba de arco interno de la Serie“N”
han pasado con éxito los ensayos de acuerdo con el anexo A de la IEC
62271-200, cumpliendo los criterios de esta norma.
Campos de aplicación
Estas celdas se emplean en la distribución eléctrica
secundaria de media tensión. En particular, pueden
ser instalados en subestaciones de transformación,
cabinas de distribución y utilizados para el mando
y protección de líneas, motores y transformadores.
Las distintas unidades se pueden combinar
fácilmente entre sí y de este modo permiten realizar
configuraciones según los esquemas pedidos por el
cliente. La fabricación con elementos estandarizados
ofrece la posibilidad de modificar o ampliar también
subestaciones ya instaladas con anterioridad.
NORMAS DE FABRICACIÓN Y PRUEBAS
IEC 62271-200, IEC 62271-1, IEC 62271-102,
IEC 62271-105, IEC 62271-103
ISO 9001 - 2008
Celdas de media tensión con aislamiento mixto a prueba de arco interno ICET SERIE N
Fig. 1 Partes de una celda NFA con fusibles
6
7
4
5
1
2
3
Seccionador bajo carga en gas SF6 con carcasa de acero inoxidable,
sellado de por vida. Endurancia eléctrica, clasificación E3 (100
operacionesalacapacidaddecorrientenominalde630A).Endurancia
mecánica, clasificación M1 (2000 operaciones mecánicas).
Seccionador de puesta a tierra en el mismo compartimiento de gas
SF6 del seccionador bajo carga. Endurancia eléctrica, clasificación E1
(02 operaciones de cierre sobre cortocircuito).
Enduranciamecánica,clasificaciónM0(1000operacionesmecánicas).
Eje de maniobra del seccionador bajo carga y otro eje de maniobra
para el seccionador de puesta a tierra.
Este diseño permite un menor desgaste de los contactos y garantiza
una puesta a tierra confiable y segura; dando una mayor seguridad
para el operador.
1
2
3
4
5
6
Leyenda
Vista de partes de la celda con seccionador y bases portafusibles
Seccionador bajo carga 24kV, 630 A
Interruptor de maniobra seccionador
Mecanismo de operación
Barras de interconexión
Fusibles
Barra de puesta a tierra
Compartimento de baja tensión
Características Principales
Tensión asignada (Ur) 24 kV
50 kV
125 kV
Hasta 1250 A
20 kA
50 kA
60 Hz
IAC AFLR 21kA (1s)
LSC 2 A
PM(Metálica
Chapa Galvanizada 2 mm
IP 3X
RAL 7030
Inferior
Tensión asignada soportada a la frecuencia industrial
Tensión asignada soportada al impulso (Up)
Corriente asignada nominal (lr)
Corriente nominal de breve duración 1s (k)
Poder de cierre asignado sobre corto circuito (cresta)
Frecuencia asignada (f)
Clasificación de arco interno según IEC 62271 - 200
Clasificación de continuidad de servicio
Partición
Estructura base, diagramas y barreras internas
Grado de protección externo
Color de pintura
Ingreso de cables
Puerta de acceso
7
Características importantes
Serie modular
Seccionador bajo carga en gas SF6
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

5. 5
Clasificación de las celdas ICET de acuerdo a la norma IEC 62271-200
Arco Interno:
IAC AFLR 21 kA1s
Vista de una placa de la celda ICET a prueba de arco interno.
Arco Interno:
A:
Acceso solamente personal autorizado.
FLR :
Protección frontal, lateral y posterior.
Pérdida de Continuidad de Servicio:
LSC2A: Dos compartimientos, barras, interruptores o cables.
Clase de Partición:
PM: Partición metálica.
Descripción de simbología:
Permite acceder a los componentes de la unidad principal. Las otras
unidades funcionales de maniobra de control se puede mantener en
servicio.
Compartimiento de interruptor, cable alimentador, transformadores
de medición cuchillas de P.A.T.
Compartimiento auxiliar de B.T. (Bornes, instrumentos de medición,
relés, etc.).
Compartimiento de barras principales.
Facilidad de instalación:
Las reducidas dimensiones con el reducido peso permiten la fácil
manipulación, el posicionamiento y la puesta en servicio de los mismos.
Facilidad de maniobra:
Cada unidad posee un sinóptico que reproduce el esquema unifilar
de la celda y señalizaciones, que reproducen la real posición de los
equipos internos.
Puesta a tierra:
Todas las unidades poseen barra principal para puesta a tierra que se
puede acoplar fácilmente con la barra de la celda adyacente, la cual está
conectada a la puesta a tierra del seccionador de línea , el seccionador
de puesta a tierra y de todos los equipos.
Segregación de los alojamientos:
El seccionador de maniobra tipo SBS6 está constituido por un cuerpo
metálicodeaceroinoxidableyseisaisladorespasantesdesoportedelos
contactos fijos y móviles. El seccionador se monta dentro de la unidad
en una posición específica creando dos alojamientos completamente
segregados entre sí; el superior denominado alojamiento barras y el
inferior, alojamiento cables.
Celdas a prueba de arco interno:
Las celdas Modular System Serie“N” han superado las pruebas previstas
en el apéndice A de la normativa IEC 62271-200, cumpliendo con los 5
criterios de aceptación previstos en el Subtítulo A.6. Es por ello que
los cuadros Modular System“N”llevan ducto para evacuación de gases.
ICET INDUSTRIE S.P.A.
Características principales:
A:
B:
C:
Celda de media tensión ICET
C B
A
CATEGORÍA LSC2A EN LAS CELDAS DE MEDIA TENSIÓN ICET

6. 6
3500839 NR/B ICET 500 1050 1850
1850
1850
1850
1850
1850
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
500
500
500
500
ICETNBS
NTVF
NFA
NFA/P
NFA/M/P
NVB/E
NVB/E/M/P/VT
NVB/E/M/P
NFA/M
NMF
NM
CELDA C/SECCIONADOR/MEDIC.D/TENSIÓN 24KV 630A 20KA 21KA AFLR
CELDA D/ SALIDA C/SEC-PORTAF24KV 630A 20KA 21KA AFLR
CELDA D/SALIDA C/SECC-PORTAF 24KV 630A 20KA 21KA AFLR
CELDA D/SALIDA C/PROTEC/MEDIC 24KV 630A 20KA 21KA AFLR
3500840
3500841
3500842
3500843
3500844
3500845
3500846
3500847
3500995
3500996
3500997
CELDA DE REMONTE 24kV 630A, NR/B
1850 mm
1850 mm
1850 mm
1050m
m
CELDA DE SALIDA C/SECCIONADOR Y PORTAFUSIBLES 24kV 630A, NFA CELDA DE PROTECCIÓN CON INTERRUPTOR 24kV 630A, NVB/E
CELDA D/REM D/CABLES C/BARRAS 24KV 630A 20KA, 21kA AFLR
CELDA D/LLEG/SAL C/SELECCIONADOR 24KV 630A 20KA 21kA AFLR
CELDA D/MEDICIÓN 24KV 630 A 20KA 21kA AFLR S/FUSIBLES
CELDA D/MEDICIÓN 24KV 630 A 20KA 21kA AFLR C/FUSIBLES
CELDA D/PROTEC.C/INT. EN VACÍO 24KV 630A 20KA 21kA AFLR
CELDA D/PROTEC.C/INT. EN VACÍO 24KV 630A 20KA 21kA AFLR (VT)
CELDA D/PROTEC.C/INT. EN VACÍO 24KV 630A 20KA 21kA AFLR (M/P)
CELDA D/SALIDA C/SECC-PORTAF.C/MEDIC 24KV 630A 20KA, 21kA AFLR
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
750
750
750
750
750
500
500
1850
1850
1850
1850
1850
1850
CÓDIGO DESCRIPCIÓN
DIMENSIONES (mm)
Modelo Marca Ancho (A) Profundidad (P) Altura (H)
Nota : Las dimensiones no consideran la altura de la cajuela de baja tensión ni del ducto de evacuación de gases por arco interno; consideran solo la altura de la celda.
500 mm
500 mm
750 mm
1050 m
m
1050 mm
Celdas ICET 24 kV

7. 7
NVBE NVE/M/P
NFA/P
Y01
51G
50G
NM NMF
NFANBSNR/B
PU
PU
NTVF
NFA/M
PU
NFA/M/P
PU
51G
50G
NVE/M/P/VT
50N
51N
50
51
50N
51N
50
51
VT
CL OP
CL
CL CL
OP
OP OP
(*)PM
51N
50N
CL
CL CL
OP
OP OP
50
51
50N
51N
CL OP
(*)PM
(*)PM (*)PM
PU
CL OP
51N
50N
50
51
50N
51N
50
51
50N
51N
NVBE/M/P/VTNVBE/M/P
Diagramas unifilares celdas ICET

8. 8
Celda de protección con interruptor en vacío, seccionador bajo carga en gas SF6, 01 relé de protección 50/51, 50N/51N, 03 TCs de protección y medición, 01 TC toroidal para protección
homopolar.
Celda de protección con interruptor en vacío, seccionador bajo carga en gas SF6, 01 relé de protección 50/51, 50N/51N, 03 TCs de protección y medición, 01 TC toroidal para protección
homopolar, 03 VTs de protección y medición, 01 analizador de redes.
Celda de protección con interruptor en vacío, seccionador bajo carga en gas SF6, 01 relé de protección 50/51, 50N/51N, 03 TCs de protección y medición, 01 TC toroidal para protección
homopolar, 01 analizador de redes.
Celda de salida con seccionador bajo carga en gas SF6, y base portafusible, 03 TCs de protección y medición, 01 analizador de redes.
NVB/E
NVB/E/M/P/VT
NVB/E/M/P
NFA/M
NM
NMF
NFA/M/P
NFA/P
NFA
NTVF
NBS
NR/B
Celda de medición con 03 transformadores de tensión de protección y medición, sin fusibles.
Celda de medición con 03 transformadores de tensión de protección y medición, con 03 fusibles para protección del transformador de tensión.
Celda de salida con seccionador bajo carga en gas SF6, y base portafusible, 01 relé de protección, 01 transformador de corriente toroidal p/protección homopolar, 03 transformadores de
corriente p/protección y medición.
Celda de salida con seccionador bajo carga en gas SF6, y base portafusible, 01 relé de protección y 01 transformador de corriente toroidal p/protección homopolar.
Celda de salida con seccionador bajo carga en gas SF6, y base portafusible.
Celda de medición de tensión con seccionador bajo carga en gas SF6, 03 transformadores de tensión para medición y 03 fusibles para protección de los transformadores de tensión.
Celda de llegada/salida con seccionador bajo carga en gas SF6.
Celda de remonte de cables con barras.
CELDA DE TRANSFORMACIÓN
Características constructivas de la envolvente de la Celda de Transformación.
Estructura fabricada con perfiles angulares de 2”x2”x3/16”, cubierta con puertas,
techo y paneles laterales fabricadas con plancha LAF de 2mm de espesor. Uso
interior.
Las superficies serán tratadas mediante granallado y cubiertas con pintura epóxica
color RAL 7032, espesor promedio de 80 um.
Grado de protección: IP20.
Accesorios: Barra a tierra de Cu de 30x5 mm, pintada de color amarillo.
Embalaje: Estándar, solo parihuela.
Incluye instalación de centralita en la puerta y accesorios de conexionado.
La celda de transformación está prevista para la conexión del transformador con cables de
energía. Los cables y terminales no son parte del suministro.
No se incluye el sistema de conexionado con barras, aisladores y soporte de cables. Para
tipos de conexionados distintos se debe consultar enviando bosquejo de la conexión.
Las celdas consideran rejillas de ventilación natural a través de rejillas de ventilación tipo
persiana y para una temperatura promedio anual de 20°C. Para sistemas con ventilación
forzada u otras condiciones climáticas, se debe consultar indicando la temperatura
promedio en el área de instalación.
DESCRIPCIONES CELDAS ICET A PRUEBA DE ARCO INTERNO
Principales Unidades
Modelo Descripción

9. 9
Fusibles de media tensión Cooper Bussman
Fusible de media tensión HH
Fusibles de media tensión
Tabla de selección de fusibles para protección de transformadores
3500831
3500832
3500833
3500834
3500835
10/12 (kV)
1011497 12TDLEJ6.3 Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
Cooper Bussman
12TDLEJ10
12TDLEJ16
12TDLEJ20
12TDLEJ25
12TDLEJ31-5
12TDLEJ40
12TDLEJ50
12TDLEJ63
12THLEJ80
12THLEJ100
12TDMEJ6-3
24TDMEJ10
24TDMEJ16
24TDMEJ20
24TDMEJ25
24TDMEJ31.5
24TDMEJ340
24TDMEJ350
24TDMEJ63
24TDMEJ80
Fusible Cartucho HH 12KV-6.3A-63KA 292MM
Fusible Cartucho HH 12KV-10A-63KA 292MM
Fusible Cartucho HH 12KV-16A-63KA 292MM
Fusible Cartucho HH 12KV-20A-63KA 292MM
Fusible Cartucho HH 12KV-25A-63KA 292MM
Fusible Cartucho HH 12KV-32A-63KA 292MM
Fusible Cartucho HH 12KV-40A-63KA 292MM
Fusible Cartucho HH 12KV-50A-63KA 292MM
Fusible Cartucho HH 12KV-63A-63KA 292MM
Fusible Cartucho HH 12KV-80A-63KA 292MM
Fusible Cartucho HH 12KV-100A-63KA 292MM
Fusible Cartucho HH 24KV-6A-50KA 442MM
Fusible Cartucho HH 24KV-10A-50KA 442MM
Fusible Cartucho HH 24KV-16A-50KA 442MM
Fusible Cartucho HH 24KV-20A-50KA 442MM
Fusible Cartucho HH 24KV-25A-50KA 442MM
Fusible Cartucho HH 24KV-32A-50KA 442MM
Fusible Cartucho HH 24KV-40A-50KA 442MM
Fusible Cartucho HH 24KV-50A-50KA 442MM
Fusible Cartucho HH 24KV-63A-50KA 442MM
Fusible Cartucho HH 24KV-80A-50KA 442MM
1011498
1011505
1011506
1011499
1011507
1011500
1011508
1011509
1011510
1011511
1011501
1011494
1011502
1011495
1011503
1011504
1011480
1011512
1011496
1011513
6 A
6 A
16 A 16 A
16 A 16 A 16 A
20 A
10 A 10 A
25 A
25 A
32 A 40 A
25 A
63 A
32 A
80 A
80 A 100 A
100 A
125 A
125 A 160 A 160 A
63 A 63 A20/24 (kV)
3500836
3500837
3500838
Celdas de Transformación para transformadores secos 12-24 kV
Código Descripción Modelo Marca Ancho (A)
Dimensiones (mm)
Profundidad (P) Altura (H)
Celda D/Transformación.P/Transf. Trif.Seco 100-160kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 200-250kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 320-400kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 500-630kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 800kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 1000-1250kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 1600-2000kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 2500-3000kVA 12-24kV
CTS-016-24 Promelsa 1700 1200 1600
1800 1200 1600
1900 1400 1800
2000 1500 2000
2100 1600 2100
2200 1600 2200
2400 1800 2600
2900 1900 2900
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
CTS-025-24
CTS-040-24
CTS-063-24
CTS-080-24
CTS-125-24
CTS-200-24
CTS-300-24
50 A
40 A
kV/KVA
Código Descripción Modelo Marca
50 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000

10. 10WWW.PROMELSA.COM.PE
Anexo 1: Tablas de códigos de celdas y fusibles

11. 11
Tabla N°1
Celdas ICET 24 kV
Tabla N° 2
Celdas de transformación para transformadores secos 12-24 kV
Tabla N° 3
Tabla de selección de fusibles 12 kV (L=292mm) para protección de transformadores
Tabla N° 3
Tabla de selección de fusibles 24 kV (L=442mm) para protección de transformadores
Anexo 1
Códigos de celdas de media tensión, celdas de transformación y fusibles
3500838
3500831
3500832
3500833
3500834
3500835
3500836
3500837
3500840
3500841
3500842
3500843
3500844
3500845
3500846
3500847
3500839 NR/B ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
ICET
500
500
500
750
750
750
750
750
500
500
500
500 1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1700 1200 1600
1200 1600
1400 1800
1500 2000
1600 2100
1600 2200
1800 2600
1900 2900
1800
1900
2000
2100
2200
2400
2900
1850
1850
1850
1850
1850
1850
1850
1850
1850
1850
1850
1850
1050
NBS
NTVF
NFA
NFA/P
NFA/M/P
NM
NM F
NVB/E
3500995
3500996
3500997
Celda D/Rem D/Cables C/Barras 24kV 630A 20kA 21kA AFLR
Celda D/ Lleg/Sal C/Seccionador 24kV 630A 20kA 21kA AFLR
Celda C/ Seccionador/Medic. D/Tensión 24kV 630A 20kA 21kA AFLR
Celda D/Salida C/Secc-Portaf 24kV 630A 20kA 21kA AFLR
Celda D/Salida C/Secc-Portaf 24kV 630A 20kA 21kA AFLR
Celda D/Salida C/Protec/Medic 24kV 630A 20kA 21kA AFLR
Celda D/Medición 24kV 630 A 20kA 21kA AFLR S/Fusibles
Celda D/Medición 24kV 630 A 20kA 21kA AFLR C/Fusibles
Celda D/Protec.C/Int. en vacío 24kV 630A 20kA 21kA AFLR
Celda D/Protec.C/Int. en vacío 24kV 630A 20kA 21kA AFLR (VT)
Celda D/Protec.C/Int. en vacío 24kV 630A 20kA 21kA AFLR (M/P)
Celda D/Salida C/Secc-Portaf.C/Medic 24kv 630A 20kA, 21kA AFLR
* Ver planos
* Ver planos
Celda D/Transformación.P/Transf. Trif.Seco 100-160kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 200-250kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 320-400kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 500-630kVA 12-24kV
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
Promelsa
Celda D/Transformación.P/Transf. Trif.Seco 800kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 1000-1250kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 1600-2000kVA 12-24kV
Celda D/Transformación.P/Transf. Trif.Seco 2500-3000kVA 12-24kV
Amperios 6A
6A
16A
10A 10A 16A 16A 16A 25A 25A 32A 40A 63A 63A 80A 100A 125A
16A 20A 25A 32A 40A 50A 125A100A80A63A 160A160A
10/12kV
1011497
1011501
1011505
1011494
1011505
1011494
1011506
1011502
1011499
1011502
1011507
1011502
1011500
1011503
1011508
1011503
1011509
1011504
1011510
1011480
1011511
1011496 1011496 1011513
20/24kV
Amperios
Código
Código
NVB/E/M/P/VT
CTS-016-24
CTS-025-24
CTS-040-24
CTS-063-24
CTS-080-24
CTS-125-24
CTS-200-24
CTS-300-24
NVB/E/M/P
NFA/M
CÓDIGO
CÓDIGO
Potencia (kVA)
Potencia (kVA)
50
50
100
100
125
125
160
160
200
200
250
250
315
315
400
400
500
500
630
630
800
800
1000
1000
1250
1250
1600
1600 2000
DESCRIPCIÓN
DESCRIPCIÓN
Modelo Marca Ancho (A) Profundidad(P)
Dimensiones
Dimensiones
Altura (H)
Modelo Marca Ancho (A) Profundidad(P) Altura (H)

12. 12WWW.PROMELSA.COM.PE
Configuraciones para subestaciones eléctricas con celdas ICET

13. 13
350083924kV
Voltaje Código Código Código
CONFIGURACIÓN CELDAS:01 REMONTE + 01 SALIDA + 01 CT
3500842 Ver tabla N°2 en anexo N° 1
LLEGADA SALIDA
SALIDA
SPT
SPTAISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
SECCIONADOR
24kV, 630A, 20KA
FUSIBLE (x3)
TRANSFORMADOR
3 SECO
MT / B T
(2)
(1)
BA. CU. 5X40mm BA. CU. 5X40mm
SP
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
Diagrama unifilar
(SUMINISTRO DEL CLIENTE)
SECO

14. 14 Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
3500839 3500842 Ver tabla N°2 en anexo N° 124kV
Voltaje CódigoCódigoCódigo
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

15. 15
350083924kV 3500843 Ver tabla N°2 en anexo N°1
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 SALIDA C/PROTECCIÓN HOMOPOLAR + 01CT
SPT
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
FUSIBLE (x3)
(1)
SECCIONADOR
24kV, 630A, 20KA
3 SECO
TRANSFORMADOR
MT / BT
(2)
BA. CU. 5X40mm BA. CU. 5X40mm
SP BO
TC4
TOROIDE
SALIDA
SALIDA
CAJUELA DE CONTROL
Y PROTECCIÓN
ALIMENTACIÓN AUXILIAR
220VCA (SUMINISTRO DEL CLIENTE)
CARGADOR
DE BATERÍA
BATERÍA
24VDC, 12Ah
AC
DC
Voltaje
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
Código Código Código
50/1A
(SUMINISTRO DEL CLIENTE)
RELE DE
PROTECCIÓN
50N/51N
Diagrama unifilar

16. 16
350083924 kV
Voltaje Código Código Código
3500843 Ver tabla N°2 en anexo N°1
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

17. 17
350084024kV
Voltaje
3500842 3500842 Ver tabla N°2 en anexo N°1 Ver tabla N°2 en anexo N°1
Código Código Código Código Código
CONFIGURACIÓN CELDAS: 01 REMONTE + 02 SALIDAS + 02CT
SPT SPT
SPT
SPT SPT
SPSP
SECCIONADOR
24kV, 630A, 20KA
SECCIONADOR
24kV, 630A,20 KA
LLEGADA SALIDA
SALIDA SALIDA
SALIDA
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
FUSIBLE (x3)
(1)
FUSIBLE (x3)
(1)
SECCIONADOR
24KV, 630A
20KA
SP
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
TRANSFORMADOR
3 SECO
MT / BT
(2)
TRANSFORMADOR
3 SECO
MT / BT
(2)
(SUMINISTRO DEL CLIENTE)
SALIDA SALIDA
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
SECO
Diagrama unifilar

18. 18
24kV Ver tabla N°2 en anexo N° 13500840 3500842 3500842
Código Código Código Código
cable de energía
cable de energía
(suministro del cliente)
(suministro del cliente)
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
BA.CU 5 x 40mm BA.CU 5 x 40mm BA.CU 5 x 40mm
Voltaje
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

19. 19
350083924kV
Voltaje Código Código Código Código
3500840 3500842 Ver tabla N°2 en anexo N°1
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 ENLACE + 01SALIDA + 01CT
SP
SP
AISLADOR
CAPACITIVO
CON INDICADOR
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
SALIDA SALIDA
CABLE DE ENERGÍA
ENLACE A SUB ESTACIÓN EXISTENTE
O PROYECTADA
(SUMINISTRO DEL CLIENTE)
CABLEDEENERGÍA
(SUMINISTRODELCLIENTE)
FUSIBLE (x3)
(1)
SPT
SPT
SPTSECCIONADOR
24KV, 630, 20K
SECCIONADOR
24KV, 630, 20K
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
T
TRANSFORMADOR
MT / B
(2)
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
3 SECO
(SUMINISTRO DEL CLIENTE)
SECO
Diagrama unifilar

20. 20
350083924kv
Voltaje Código Código Código Código
3500840 3500842 Ver tabla N°2 en anexo N°1
VISTA FRONTAL
(SIN PUERTAS)
VISTA FRONTAL
(SIN PUERTAS)
CABLE DE ENERGÍA
MALLA DE
PROTECCIÓN
DESMONTABLE
BARRA
TIERRA
5X40mm
(SUMINISTRO DEL CLIENTE)
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

21. 21
350083924kV 3500840 3500839 3500842 3500842 Ver tabla N°2 en anexo N°1
Voltaje Código Código Código Código Código Código
CONFIGURACIÓN CELDAS: 02 REMONTE + 01 ENLACE + 02 SALIDAS + 02CT
SPT SPT
SPT
SPT
SPT
CABLEDEENERGÍA
(SUMINISTRODELCLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DELC LIENTE
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
)
SP
SP SP
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADO
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓNSALIDA
LLEGADA
LLEGADA
SALIDA
OPCL
SALID SALIDAS AS
SECCIONADOR
24kV, 630A
20KAV
SECCIONADOR
24kV, 630A
20KAV
TRANSFORMADOR
3 SECO
TRANSFORMADOR
3 SEC
MT/BT MT/BT
O
SECCIONADOR
24KV, 630A
20KA
BA. CU. 5X40mmm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
FUSIBLE (x3) FUSIBLE (x3)
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
(SUMINISTRO DEL CLIENTE)
CL OP
(1)(1)
Diagrama unifilar

22. 22
Ver tabla N°2 en anexo N°13500842350084235008393500840350083924kV
Voltaje Código Código Código Código Código Código
CABLE DE ENERGÍA
VISTA FRONTAL
(SIN PUERTAS)
(
SUMINISTRO DEL CLIENTE
)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
VISTA FRONTAL
(SIN PUERTAS)
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
(SUMINISTRO DEL CLIENTE)
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

23. 23
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
(4) Analizador de redes clase 0.5 modelo MCA PLUS
(5) TC Prot / Med 100-200/5-5 A, 0.2/5P20
(3) VT 10 - 22.9: 3/0.1: 3/0.1:3kV;0.2/3P
350083924kV
Voltaje Código Código Código Código
3500841 3500997 Ver tabla N°2 en anexo N°1
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 MEDICIÓN DE TENSIÓN + 01SALIDA C/MEDICIÓN + 01CT
SP SP
FUSIBLE (x3)FUSIBLE (x3)
SPT SPT
SPT
FUSIBLE (x3)FUSIBLE (x3)
CT
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
SALID
SALIDA
A
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
VT
(3)
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓNCL OP
AISLADOR
CAPACITIVO
CON INDICADO
(SUMINISTRO DEL CLIENTE)
R
DE TENSIÓN
LLEGADA
SECCIONADOR
24kV, 630A
20kA
SECCIONADOR
24kV, 630A
20kA
TRANSFORMADOR
3 SECO
MT / BT
(2)
(1)
ANALIZADOR
DE REDES
LIFASA
(SUMINISTRODELCLIENTE)
(4)
(5)
LLEGADA
(1)
Diagrama unifilar

24. 24
Voltaje
24kV
Código Código Código Código
3500839 3500841 3500997 Ver tabla N°2 en anexo N°1
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
Vista frontal sin puertas
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE

25. 25(5) TC 24kV 25-50/5-5 A,0.2/5P20
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
Voltaje
24kV
Código Código Código
3500839 3500847 Ver tabla N°2 en anexo N°1
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 SALIDA CON INTERRUPTOR Y PROTECCIÓN + 01 CT
CAJUELA DE CONTROL
Y PROTECCIÓN
SP
SPT
SPT
BA. CU. 5X40mm BA. CU. 5X40m
CL
m
OP M
MO1
MC
TC
(5)
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
LLEGADA
SALIDA
TC4
TOROIDE
TRANSFORMADOR
3 SECO
MT / BT
(2)
RELE DE
PROTECCIÓN
50/51 50N/51N
ALIMENTACIÓN AUXILIAR
220 VCA SUMINISTRO DEL CLIENTE
FAIV
CARGADOR
BATERIA
AC
DC
CABLE DE ENERGÍA
SUMINISTRO DE CLIENT
CABLEDEENERGÍA
(SUMINISTRODECLIENTE)
E )(SUMINISTRO DEL CLIENTE)
50/1A
RELE DE
PROTECCIÓN
50/51 50N/51N
Diagrama unifilar

26. 26
Voltaje
24kV
Código Código Código
3500839 3500847 Ver tabla N°2 en anexo N°1
VISTA FRONTAL
(SIN PUERTAS)
VISTA FRONTAL
(SIN PUERTAS)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
PROTECCIÓN
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
LE
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

27. 27
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(5) TC Prot / Med 25-50/5-5 A, 0.2/5P20
(4) Analizador de redes clase 0.5 modelo MCA PLUS
Voltaje
24kV
Código Código Código
3500839 3500995 Ver tabla N°2 en anexo N°1
SP
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
SPT
IP
TC
(5)
SPT
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
LLEGADA
CABLEDEENERGÍA
SUMINISTRODELCLIENTE
CABLE DE ENERGÍA
SALIDA
SALIDA
TRANSFORMADOR
3 SECO
MT / BT
(2)
BA. CU. 5X40mm BA. CU. 5X40mm
CAJUELA DE CONTROL
Y PROTECCIÓN
ALIMENTACIÓN AUXILIAR 220VCA
ANALIZADOR DE
REDES
LIFASA (4)
(SUMINISTRO DEL CLIENTE)
(3)
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 SALIDA C/INTERRUPTOR, PROTECCIÓN Y MEDICIÓN + 01 CT
50/1A
LLEGADA
(SUMINISTRO DE CLIENTE)
RELE DE
PROTECCIÓN
50/51 50N/51N
Diagrama unifilar
(3) VT 10 - 22.9: 3/0.1: 3/0.1:3kV;0.2/3P

28. 28
Voltaje
24kv
Código Código Código
Ver tabla N°2 en anexo N°13500839 3500995
VISTA FRONTAL
(SIN PUERTAS)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
VISTA FRONTAL
(SIN PUERTAS)
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

29. 29
SP
SPT
SPTAISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
TC
AISLADOR
CABLE DE ENERGÍA
SUMINISTRO DELC LIENTE
CAPACITIVO
CON INDICADOR
DE TENSIÓN
TC4
TOROIDE
LLEGADA
SALIDA
SALIDA
CAJUELA DE CONTROL
Y PROTECCIÓN
ALIMENTACIÓN AUXILIAR 220VCA
(SUMINISTRO LENTE)ANALIZADOR DE
REDES
LIFASA
BATERÍA
CARGADOR DE
BATERÍA
FAV
2X16A
24VDC, 12AH
RELE DE
PROTECCIÓN
50/51 50N/51N
BA. CU. 5X40mm
CABLEDEENERGÍA
(SUMINISTROSDELCLIENTE)
Voltaje
24kV
Código Código Código
3500845 3500996 Ver tabla N°2 en anexo N°1
CONFIGURACIÓN CELDAS: 01 MEDICIÓN + 01 SALIDA CON INTERRUPTOR, PROTECCIÓN Y MEDICIÓN + 01CT
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(5) TC Prot / Med 25-50/5-5 A, 0.2/5P20
(4) Analizador de redes clase 0.5 modelo MCA PLUS
(5)
(3)
(4)
(SUMINISTRO DE CLIENTE)
50/1A
RELE DE
PROTECCIÓN
50/51 50N/51N
Diagrama unifilar
(3) VT 10 - 22.9: 3/100: 3/100:3kV;0.2/3P

30. 30
Ver tabla N°2 en anexo N°1
Voltaje
24kV
CódigoCódigo Código
3500845 3500996
VISTA FRONTAL
(SIN PUERTAS)
VISTA FRONTAL
(SIN PUERTAS)
CABLE DE ENERGÍA
(SUMINISTRO DE CLIENTE)
EPR20Z
VT
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

31. 31
24kV 3500839
Código Código CódigoVoltaje Código
3500996 3500845 Ver tabla N°2 en anexo N°1
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 SALIDA C/INTERRUPTOR, PROTECCIÓN Y MEDICIÓN + 01 MEDICIÓN + 01 CT
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(5) TC Prot / Med 25-50/5-5 A, 0.2/5P20
(4) Analizador de redes clase 0.5 modelo MCA PLUS
SP
SPT
IP
SPT
TC
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
CAJUELA DE CONTROL
Y PROTECCIÓN
AISLADOR
SALIDA
LLEGADA
CAPACITIVO
CON INDICADO
CABLEDEENERGÍA
(SUMINISTRODELCLIENTE)
R
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
TRANSFORMADOR
3 SECO
MT / BT
(2)
ALIMENTACIÓN AUXILIAR
220VCA (SUMINISTRO LENTE)
ANALIZADOR DE
REDES
CARGADOR DE
BATERÍA
FAV
2X16ARELE DE
PROTECCIÓN
50/51 50N/51N
BATERÍA
24VDC, 2AH
(3)
(4)
(5)
50/1A
RELEDE
PROTECCIÓN
50/5150N/51N
Diagrama unifilar
(3) VT 10 - 22.9: 3/0.1: 3/0.1:3kV;0.2/3P

32. 32
24kV 3500839
Voltaje Código Código Código Código
3500996 3500845 Ver tabla N°2 en anexo N°1
VISTA FRONTAL
(SIN PUERTAS)
VISTA FRONTAL
(SIN PUERTAS)
CABLE DE ENERGÍA
(SUMINISTRO DE CLIENTE)
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
N
BLE
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE
Vista frontal sin puertas

33. 33
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
CONFIGURACIÓN CELDAS: 02 REMONTE + 01 SALIDA C/INTERRUPTOR, PROTECCIÓN Y MEDICIÓN + 01 MEDICIÓN + 02 SALIDAS + 02CT
(5) TC Prot / Med 25-50/5-5 A, 0.2/5P20
(4) Analizador de redes clase 0.5 modelo MCA PLUS
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
CAJUELA DE CONTROL
Y PROTECCIÓN
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
TC4
TOROIDE
SALIDA
SALID SA ALIDA
LLEGADA
TRANSFORMADOR
3 SECO
MT / BT
(2)
TRANSFORMADOR
3 SECO
MT / BT
(2)
SPT
IP
TC
(3)
SP SP SPSP
SPT
SPT SPT
SPT SPT
ALIMENTACIÓN AUXILIAR
220VCA (SUMINISTRO LENTE)
ANALIZADOR DE
REDES
LIFASA
RELE DE
PROTECCIÓN
50/51 50N/51N
CARGADOR DE
BATERÍ
DC
AC
A
BATERÍA
FAV
2X16A
24VDC, 2AH
SECCIONADOR
24kV, 630A
20KAV
SECCIONADOR
24kV, 630A
20KAV
SECCIONADOR
24kV, 630A
20KAV
FUSIBLE (x3)
CABLEDEENERGÍ
(SUMINISTRODELCLIENTE)
FUSIBLE (x3)
(1)
FUSIBLE (x3)
(1)
LLEGADA
3500996 3500841 3500839 3500842 3500842 Ver tabla N°2 en anexo N°1350083924 kV
Voltaje Código Código Código Código Código Código Código
(4)
(5)
50/1A
RELEDE
PROTECCIÓN
50/5150N/51N
ANALIZADOR
DEREDES
LIFASA
24VDC,2AH
AC
DC
Diagrama unifilar
(3) VT 10 - 22.9: 3/0.1: 3/0.1:3kV;0.2/3P

34. 34
Ver tabla N°2 en anexo N°1350083924kV 3500996 3500841 3500839 35008423500842
Voltaje Código Código Código Código Código Código Código
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
Vista frontal sin puertas
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE

35. 35
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(5) TC Prot / Med 25-50/5-5 A, 0.2/5P20
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
CONFIGURACIÓN CELDAS: 02 REMONTE + 01 SALIDA C/INTERRUPTOR, PROTECCIÓN + 02 SALIDAS + 02CT
3500847 35008423500839 3500842 Ver tabla N°2 en anexo N°1
Código Código Código CódigoCódigoCódigo
350083924 kV
Voltaje
SP SPT
IP
TC
T
SPT SPT SPT
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
LLEGADA
LLEGADA
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
FUSIBLE (X3)
(1) (1)
FUSIBLE (X3)
SALID SAA LIDA
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
CABLE DE ENERGÍ
CABLEDEENERGÍA
(SUMINISTRODELCLIENTE)
CABLEDEENERGÍA
(SUMINISTRODELCLIENTE)
A
(SUMINISTRO DEL CLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
CAJUELA DE CONTROL
Y PROTECCIÓN
ALIMENTACIÓN AUXILIAR
220VCA (SUMINISTRO DEL CLIENTE)
FAIV
2x16A
BATERÍA
24VDC, 12Ah
AC
DC
RELE DE
PROTECCIÓN
50/51 50N/51N
NP
SECCIONADOR
24KV, 630
20KA
SP SP
SPT
SECCIONADOR
24KV, 630A
20KA
SECCIONADOR
24KV, 630A
20KA
SP
TC4
TOROIDE
SALIDA
SALIDA
TRANSFORMADOR
3 SECO
MT / BT
TRANSFORMADOR
3 SECO
MT / BT
(2 (2))
(5)
50/1A
RELEDE
PROTECCIÓN
50/5150N/51N
AC
DC
24VDC,2Ah
Diagrama unifilar

36. 36
Ver tabla N°2 en anexo N°13500847 3500842 35008423500839350083924 kV
Voltaje Código Código Código Código Código Código
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
Vista frontal sin puertas
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE

37. 37
CONFIGURACIÓN CELDAS: 01 REMONTE + 01 SALIDA C/INTERRUPTOR, PROTECCIÓN Y MEDICIÓN + 01 MEDICIÓN + 02 SALIDAS + 02CT
(2) Seleccione en lista de precios de transformadores o solicitar cotización.
(1) Seleccione fusible en tabla N° 3 del anexo 1, según la potencia y tensión del transformador.
(5) TC Prot / Med 25-50/5-5 A, 0.2/5P20
(4) Analizador de redes clase 0.5 modelo MCA PLUS
3500996 3500845 3500842 3500842 Ver tabla N°2 en anexo N°1350083924 kV
Voltaje Código Código Código Código Código Código
*VT
BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm BA. CU. 5X40mm
AISLADOR
CAPACITIVO
CON INDICADOR
CAJUELA DE CONTROL
Y PROTECCÓN
DE TENSIÓN ALIMENTACIÓN AUXILIAR 220VCA
(SUMINISTRO DEL CLIENTE)
ANALIZADOR DE
REDES
RELE DE
PROTECCIÓN
50/51 50N/51N
CARGADOR
DE BATERÍA
BATERÍA
24VDC, 12Ah
FAIV
2x16A
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
AISLADOR
CAPACITIVO
CON INDICADOR
DE TENSIÓN
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
CABLE DE ENERGÍA
(SUMINISTRO DEL CLIENTE)
O
TRANSFORMADOR
3 SEC
MT / BT
(2) (2)
3 SECO
TRANSFORMADOR
MT / BT
TC4
TOROIDE
SALIDA
SALIDA
LLEGADA
SALIDA
SALIDA SALIDA
SPT
SPT
SPT
IP
TC
NM
NM(5
(4)
)
(3)
SP
SPT
OP M
M01
MC
CL
CL OP CL OP CL OP
SPT
SP SP
SPT
FUSIBLE (x3)
(1)
FUSIBLE (x3)
(1)
DC
AC
SECCIONADOR
24kV, 630A
20KAV
SECCIONADOR
24kV, 630A
20KAV
CABLEDEENERGÍA
(SUMINISTRODELCLIENTE)
50/1A
24VDC,12Ah
RELEDE
PROTECCIÓN
50/5150N/51N
AC
DC
NP
Diagrama unifilar
(3) VT 10 - 22.9: 3/0.1: 3/0.1:3kV;0.2/3P

38. 38
3500996 3500842350084235008453500839 Ver tabla N°2 en anexo N°1
CódigoCódigo Código Código Código Código
24 kV
Voltaje
Dimensiones de celdas: Ver tabla N° 1 y N° 2 en anexo 1
Voltaje
Vista frontal sin puertas
BARRA
TIERRA
5X40mm
MALLA DE
PROTECCIÓN
DESMONTABLE

39. 39
Curvas de fusibles de media tensión de 12kV y 24kV
WWW.PROMELSA.COM.PE

40. 40
Bussmann
12 kV Medium voltage fuse links
Time current curve - Fuse types TDL, THL, TKL

41. 41
Bussmann
12 kV Medium voltage fuse links
Time current curve - Fuse type TXL

42. 42
MEDIUM VOLTAGE DIN Fuse-Links
24kV, Current Limiting Back-Up Fuse-Links, 6.3 to 160 Amps
Time Current Curves

43. 43
MEDIUM VOLTAGE DIN Fuse-Links
24kV, Current Limiting Back-Up Fuse-Links, 6.3 to 160 Amps
Time Current Curves

44. 44
PRINCIPAL:
Av. Nicolás Arriola 889 - Santa Catalina - La Victoria
SUCURSALES:
Av. Guillermos Dansey 1094 - Cercado de Lima
PROVINCIAS:
Piura - Av. Sánchez Cerro Urb. Santa Ana Mz. S Lt. 58 T: (073) 608897 C: 943964042 - 947398523
Arequipa - Urb. Cooperativa de Vivienda Universitaria Mz. C Lt.9 T: (054) 211592 - 212131 C: 969476057
Trujillo - Jr. Unión 403 - 431 T: (044) 232143 C: #948032261 - 122*7139
CENTRAL ARRIOLA: (01) 712 5500
CENTRAL DANSEY: (01) 715 4200
VENTAS: (01) 712 5555
FAX: (01) 4710641
LÍNEA GRATUITA: (PROVINCIAS) 0 800 77 800
CORREO: promotores@promelsa.com.pe / servicioalcliente@promelsa.com.pe
WWW.PROMELSA.COM.PE
SÍGUENOS EN:
