7. Schneider Electric 2
- SM6 Distribución en MT – Mayo 2009
Sistema Modular SM6
●La gama SM6 está formada por celdas compactas de Media Tensión
fabricadas de manera seriada de acuerdo con la ultima revisión de las
siguientes normas:
● IEC 62271-200 (IEC 298) – Celdas MT
● IEC 62271-100 – Interruptores MT
● IEC 62271-1 IEC 62271-105 – Combinación Seccionador-Fusible
● IEC 62271-103 – Seccionadores AT en Corriente Alternada
● Normas UTE: NFC 13.100, 13.200, 64.130, 64.160

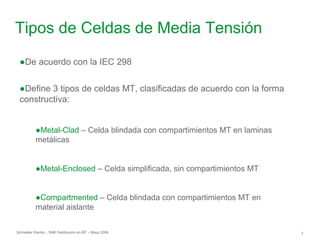

8. Schneider Electric 3
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas de Media Tensión
●De acuerdo con la IEC 298
●Define 3 tipos de celdas MT, clasificadas de acuerdo con la forma
constructiva:
●Metal-Clad – Celda blindada con compartimientos MT en laminas
metálicas
●Metal-Enclosed – Celda simplificada, sin compartimientos MT
●Compartmented – Celda blindada con compartimientos MT en
material aislante
9. Schneider Electric 4
- SM6 Distribución en MT – Mayo 2009

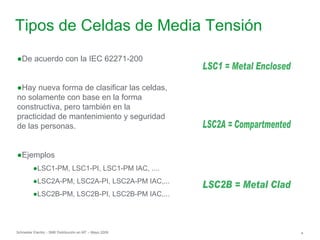

Tipos de Celdas de Media Tensión
●De acuerdo con la IEC 62271-200
●Hay nueva forma de clasificar las celdas,
no solamente con base en la forma
constructiva, pero también en la
practicidad de mantenimiento y seguridad
de las personas.
●Ejemplos
●LSC1-PM, LSC1-PI, LSC1-PM IAC, ....
●LSC2A-PM, LSC2A-PI, LSC2A-PM IAC,...
●LSC2B-PM, LSC2B-PI, LSC2B-PM IAC,...

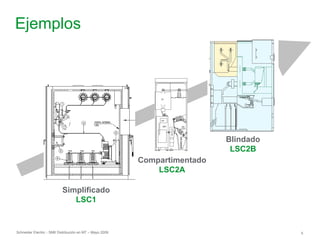

10. Schneider Electric 5
- SM6 Distribución en MT – Mayo 2009
Ejemplos
Blindado
LSC2B
Compartimentado
LSC2A
Simplificado
LSC1

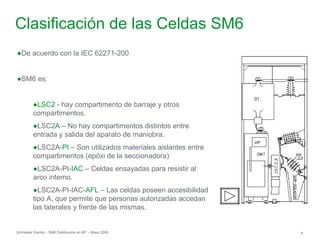

11. Schneider Electric 6
- SM6 Distribución en MT – Mayo 2009
Clasificación de las Celdas SM6
●De acuerdo con la IEC 62271-200
●SM6 es:
●LSC2 - hay compartimento de barraje y otros
compartimentos.
●LSC2A – No hay compartimentos distintos entre
entrada y salida del aparato de maniobra.
●LSC2A-PI – Son utilizados materiales aislantes entre
compartimentos (epóxi de la seccionadora)
●LSC2A-PI-IAC – Celdas ensayadas para resistir al
arco interno.
●LSC2A-PI-IAC-AFL – Las celdas poseen accesibilidad
tipo A, que permite que personas autorizadas accedan
las laterales y frente de las mismas.

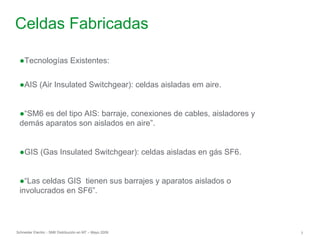

12. Schneider Electric 7
- SM6 Distribución en MT – Mayo 2009
Celdas Fabricadas
●Tecnologías Existentes:
●AIS (Air Insulated Switchgear): celdas aisladas em aire.
●“SM6 es del tipo AIS: barraje, conexiones de cables, aisladores y
demás aparatos son aislados en aire”.
●GIS (Gas Insulated Switchgear): celdas aisladas en gás SF6.
●“Las celdas GIS tienen sus barrajes y aparatos aislados o
involucrados en SF6”.
13. Schneider Electric 8
- SM6 Distribución en MT – Mayo 2009

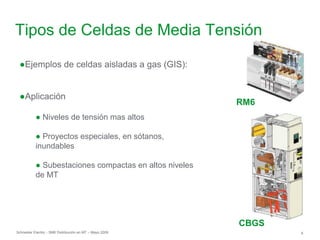

Tipos de Celdas de Media Tensión
CBGS
●Ejemplos de celdas aisladas a gas (GIS):
●Aplicación
● Niveles de tensión mas altos
● Proyectos especiales, en sótanos,
inundables
● Subestaciones compactas en altos niveles
de MT
RM6

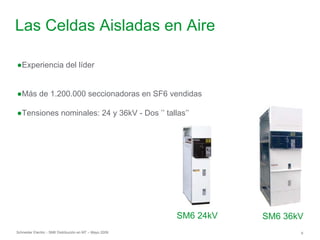

14. Schneider Electric 9
- SM6 Distribución en MT – Mayo 2009
Las Celdas Aisladas en Aire
●Experiencia del líder
●Más de 1.200.000 seccionadoras en SF6 vendidas
●Tensiones nominales: 24 y 36kV - Dos ’’ tallas’’
SM6 24kV SM6 36kV
15. Schneider Electric 10
- SM6 Distribución en MT – Mayo 2009

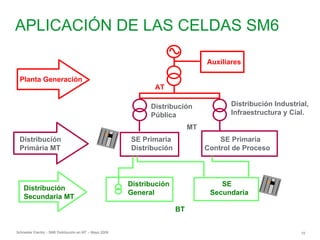

APLICACIÓN DE LAS CELDAS SM6
Auxiliares
AT
Planta Generación
Distribución
Pública
Distribución Industrial,
Infraestructura y Cial.
MT
SE Primaria
Distribución
SE Primaria
Control de Proceso
Distribución
Primária MT
Distribución
Secundaria MT
Distribución
General
SE
Secundaria
BT

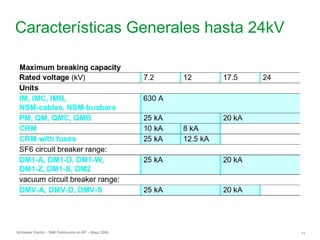

16. Schneider Electric 11
- SM6 Distribución en MT – Mayo 2009
Características Generales hasta 24kV

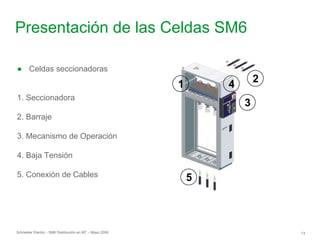

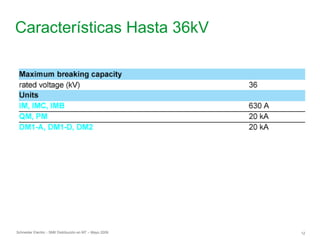

18. Schneider Electric 13
- SM6 Distribución en MT – Mayo 2009
Presentación de las Celdas SM6
● Celdas seccionadoras
1. Seccionadora
2. Barraje
3. Mecanismo de Operación
4. Baja Tensión
5. Conexión de Cables
1
3
2
5
4

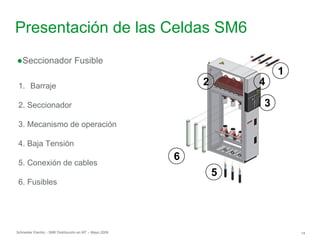

19. Schneider Electric 14
- SM6 Distribución en MT – Mayo 2009
Presentación de las Celdas SM6
●Seccionador Fusible
1. Barraje
2. Seccionador
3. Mecanismo de operación
4. Baja Tensión
5. Conexión de cables
6. Fusibles
1
3
2
5
4
6

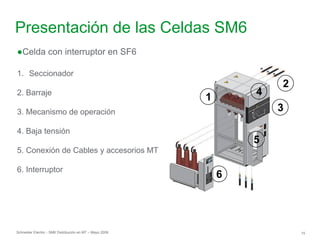

20. Schneider Electric 15
- SM6 Distribución en MT – Mayo 2009
Presentación de las Celdas SM6
●Celda con interruptor en SF6
1. Seccionador
2. Barraje
3. Mecanismo de operación
4. Baja tensión
5. Conexión de Cables y accesorios MT
6. Interruptor
1
3
2
5
4
6
21. Schneider Electric 16
- SM6 Distribución en MT – Mayo 2009
SM6 y la Seguridad
●Sinóptico animado: indicación de la
posición del seccionado
●Indicación de fusible fundido
●Indicación de presencia te tensión –
divisor capacitivo
●Compartimento de cables solo puede ser
abierto con puesta tierra.
●Trava por candados
●Interclavamientos naturales.
SM6 es mas seguro

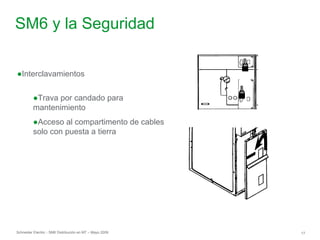

22. Schneider Electric 17
- SM6 Distribución en MT – Mayo 2009
SM6 y la Seguridad
●Interclavamientos
●Trava por candado para
mantenimiento
●Acceso al compartimento de cables
solo con puesta a tierra
23. Schneider Electric 18
- SM6 Distribución en MT – Mayo 2009
Instalación Sencilla
●Barraje
●Solo conexiones horizontales
● Aislamiento por termocontrátil
●Ningún riesgo de errores de conexión.

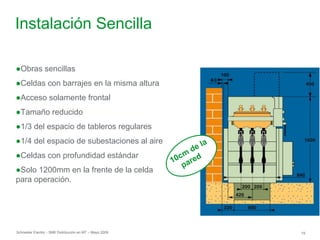

24. Schneider Electric 19
- SM6 Distribución en MT – Mayo 2009
Instalación Sencilla
●Obras sencillas
●Celdas con barrajes en la misma altura
●Acceso solamente frontal
●Tamaño reducido
●1/3 del espacio de tableros regulares
●1/4 del espacio de subestaciones al aire
●Celdas con profundidad estándar
●Solo 1200mm en la frente de la celda
para operación.
10cm
de la
pared
25. Schneider Electric 20
- SM6 Distribución en MT – Mayo 2009
SM6 es Compacto
Corte de una subestación convencional
tipo secundaria (MT/Transformador/BT)
26. Schneider Electric 21
- SM6 Distribución en MT – Mayo 2009

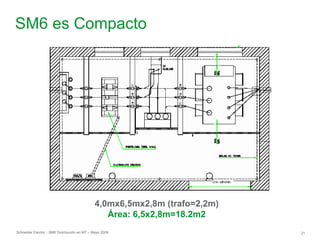

SM6 es Compacto
4,0mx6,5mx2,8m (trafo=2,2m)
Área: 6,5x2,8m=18.2m2

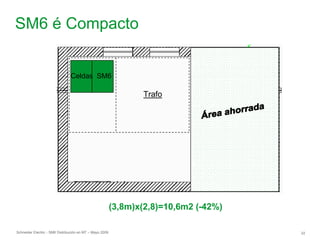

27. Schneider Electric 22
- SM6 Distribución en MT – Mayo 2009
SM6 é Compacto
(3,8m)x(2,8)=10,6m2 (-42%)
Trafo
Celdas SM6

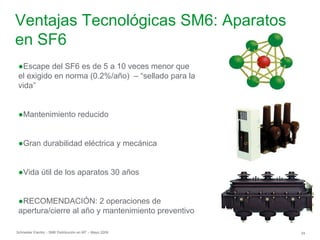

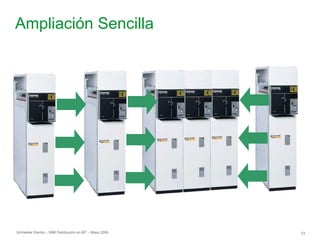

29. Schneider Electric 24
- SM6 Distribución en MT – Mayo 2009
Ventajas Tecnológicas SM6: Aparatos
en SF6
●Escape del SF6 es de 5 a 10 veces menor que
el exigido en norma (0.2%/año) – “sellado para la
vida”
●Mantenimiento reducido
●Gran durabilidad eléctrica y mecánica
●Vida útil de los aparatos 30 años
●RECOMENDACIÓN: 2 operaciones de
apertura/cierre al año y mantenimiento preventivo
30. Schneider Electric 25
- SM6 Distribución en MT – Mayo 2009

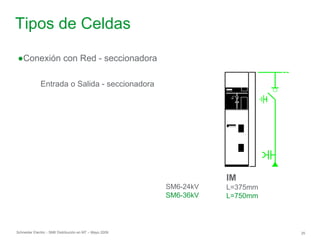

Tipos de Celdas
●Conexión con Red - seccionadora
Entrada o Salida - seccionadora
SM6-24kV
SM6-36kV
IM
L=375mm
L=750mm
31. Schneider Electric 26
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Protección por fusible – combinada con seccionadora
Unidad Seccionadora-fusible Combo seccionadora - fusible
PM
L=375mm
L=750mm
QM
L=375mm
L=750mm
SM6-24kV
SM6-36kV

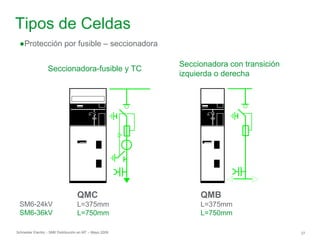

32. Schneider Electric 27
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Protección por fusible – seccionadora
Seccionadora-fusible y TC
Seccionadora con transición
izquierda o derecha
QMC
L=375mm
L=750mm
QMB
L=375mm
L=750mm
SM6-24kV
SM6-36kV

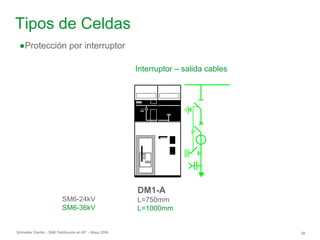

33. Schneider Electric 28
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Protección por interruptor
Interruptor – salida cables
SM6-24kV
SM6-36kV
DM1-A
L=750mm
L=1000mm
34. Schneider Electric 29
- SM6 Distribución en MT – Mayo 2009

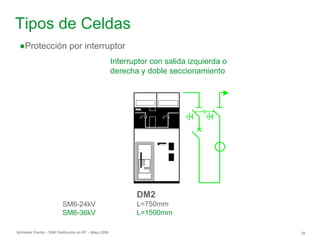

Tipos de Celdas
●Protección por interruptor
Interruptor con salida izquierda o
derecha y doble seccionamiento
DM2
L=750mm
L=1500mm
SM6-24kV
SM6-36kV

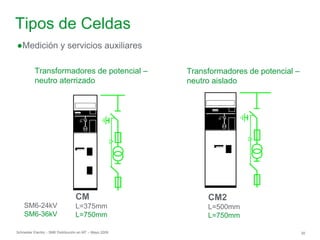

35. Schneider Electric 30
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Medición y servicios auxiliares
Transformadores de potencial –
neutro aterrizado
Transformadores de potencial –
neutro aislado
CM
L=375mm
L=750mm
CM2
L=500mm
L=750mm
SM6-24kV
SM6-36kV

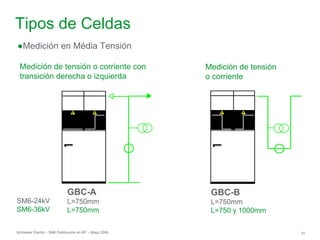

36. Schneider Electric 31
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Medición en Média Tensión
Medición de tensión o corriente con
transición derecha o izquierda
Medición de tensión
o corriente
GBC-A
L=750mm
L=750mm
GBC-B
L=750mm
L=750 y 1000mm
SM6-24kV
SM6-36kV
37. Schneider Electric 32
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Medición en Media Tensión
Medición de tensión y/o corriente
y entrada de cables
Medición con seccionadora
GBC-E
L=750mm
L=consultar
GBC-I
L=750mm
L=consultar
SM6-24kV
SM6-36kV

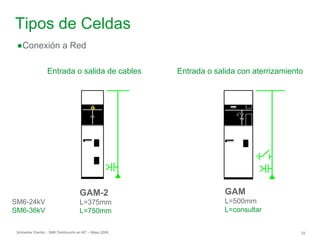

38. Schneider Electric 33
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Conexión a Red
GAM
L=500mm
L=consultar
SM6-24kV
SM6-36kV
Entrada o salida de cables Entrada o salida con aterrizamiento
GAM-2
L=375mm
L=750mm

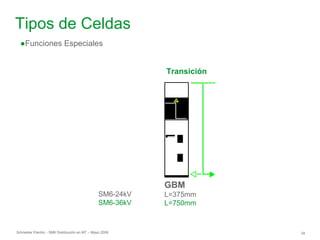

39. Schneider Electric 34
- SM6 Distribución en MT – Mayo 2009
Tipos de Celdas
●Funciones Especiales
Transición
GBM
L=375mm
L=750mm
SM6-24kV
SM6-36kV
