1. Sub Tema Tres: Protocolos, Construcción de Redes, Intranet y Extranet.Realizado por:América Leyva, C.I: 10.970.337Cyntia Jaime, C.I:12.176.872María Lugo, C.I: 11.559.414

2. Definición.

3. Funcionamiento.

4. Elementos.

5. Características.

6. Funciones.

7. Nivel de abstracción.

8. Ejemplos de protocolo de red.Protocolo

9. Protocolo Es un método estándar que permite la comunicación entre procesos (que potencialmente se ejecutan en diferentes equipos), es decir, es un conjunto de reglas y procedimientos que deben respetarse para el envío y la recepción de datos a través de una red.La operación técnica en la que los datos son transmitidos a través de la red se puede dividir en dos pasos discretos, sistemático. A cada paso se realizan ciertas acciones que no se pueden realizar en otro paso. Cada paso incluye sus propias reglas y procedimientos, o protocolo.Funcionamiento de un Protocolo

10. Funcionamiento de un ProtocoloLos pasos del protocolo se tienen que llevar a cabo en un orden apropiado y que sea el mismo en cada uno de los equipos de la red. En el equipo origen, estos pasos se tienen que llevar a cabo de arriba hacia abajo. En el equipo de destino, estos pasos se tienen que llevar a cabo de abajo hacia arriba.El equipo origen:Los protocolos en el equipo origen Se dividen en secciones más pequeñas, denominadas paquetes. Se añade a los paquetes información sobre la dirección, de forma que el equipo de destino pueda determinar si los datos le pertenecen. Prepara los datos para transmitirlos a través de la NIC y enviarlos a través del cable de la red. Funcionamiento de un Protocolo

11. El Equipo de _Destino:Los protocolos en el equipo de destino constan de la misma serie de pasos, pero en sentido inverso. Toma los paquetes de datos del cable y los introduce en el equipo a través de la NIC. Extrae de los paquetes de datos toda la información transmitida eliminando la información añadida por el equipo origen. Copia los datos de los paquetes en un búfer para reorganizarlos enviarlos a la aplicaciónFuncionamiento de Protocolo

12. Sintaxis:define los conjuntos de bits una serie de unos o ceros divididos en un campo.

13. Semántica: define el significado exacto de los bits dentro del campo

14. Temporización: coordinación entre la velocidad y orden secuencial de las señales.Elementos de un Protocolo

15. Características de un ProtocoloLa comunicación entre dos entidades pueden ser: Directo/ Indirecto: Directa:Los sistemas comparten un enlace punto a puntoLos sistemas comparten un enlace multipunto

16. Los datos pueden pasar sin intervención de agentes activos. Punto a punto-

17. Características de ProtocoloMultipuntoIndirectos:Redes conmutadas o

18. Conjuntos de redes o internet

19. Las entidades de datos depende de otras entidades. Switched networt Los protocolos pueden ser:Monolíticos o Estructurados:Es aquel en que el emisor tiene el control en una sola capa de todo el proceso de transferencia. Los estructurados, hay varias capas que se coordinan y que dividen la tarea de comunicación. Características de Protocolo

20. Simétrico o asimétrico: Simétrico: Comunicación entre entidades pares

21. Asimétrico: una de las entidades tiene funciones diferentes de la otra, Cliente/servidor Estándar o no estándar :Los no estándar son aquellos creados específicamente para un caso concreto Característica de Protocolo

22. Normalizado/No Normalizado: los no normalizados son aquellos creados específicamente para un caso concreto y que no va a ser necesario conectarlos con agentes externos. En la actualidad, para poder intercomunicar muchas entidades es necesaria una normalización. Características de un Protocolo

23. 1. Segmentación y ensamblado: Proceso para dividir bloques de datos en unidades pequeñas e iguales en tamaño. Se da porque: La red sólo admite la transmisión de bloques de un cierto tamaño. El control de errores es más eficiente para bloques pequeños. Para evitar monopolización de la red para una entidad, se emplean bloques pequeños y así una compartición de la red.Con bloques pequeños las necesidades de almacenamiento temporal son menores.Funciones de Protocolo

24. 2. Encapsulado: Proceso de adherir información de control al segmento de datos.

25. 3. Control de conexión.

26. 4. Entrega ordenada : Mecanismo para reordenar los PDU.

27. 5. Control de flujo. Funciones de Protocolo

28. 6. Control de errores: Generalmente se utiliza un temporizador para retransmitir una trama una vez que no se ha recibido confirmación después de expirar el tiempo del temporizador.

29. 7. Direccionamiento: cada estación o dispositivo intermedio de almacenamiento debe tener una dirección única Funciones de Protocolo

30. En el campo de las redes informáticas, los protocolos se pueden dividir en varias categorías, una de las clasificaciones más estudiadas es la OSI. Niveles de Abstracción

31. Capa 1: Nivel físico : Cable coaxial o UTP categoría 5, categoría 5e, categoría 6, categoría 6a cable de fibra óptica, cable de par trenzado, microondas, radios, RS-232.

32. Capa 2:Nivel de enlace de datos: Ethernet, Fast ethernet, Gigabit ethernet, Token Ring, FDDI, ATM, HDLC,cdp.

33. Capa 3:Nivel de red:ARP, RARP, IP,(ipV4,ipV6) x.25,ICMP, IGMP, NEtBEUI, IPX, Appletalk. Ejemplos de Protocolos de Red

34. Capa 4: Nivel de transporte: TCP, UDP,SPX.

35. Capa 5: Nivel de sesión: Netbios,RPC, SSL.

36. Capa 6: Nivel de presentación: ASN.1.

37. Capa 7: Nivel de aplicación: SNMP,SMTP, NNTP,FTP,SSH,HTTP,SMB/CIFS ,NFS, Telnet, IRC, POP3, IMAP, LDAP. Ejemplos de Protocolos de Red

38. Los protocolos de red organizan la información (controles y datos) para su transmisión por el medio físico a través de los protocolos de bajo nivel. Entre ellos están:

39. IPX/SPX

40. NetBIOS

41. NetBEUI

42. AppleTalk

43. TCP/IP Protocolos de red o de alto nivel

44. IPX (Internetwork Packet Exchange):Es un protocolo de Novell que interconecta redes que usan clientes y servidores Novell NetWare. Esta orientado a paquetes y no orientado a conexión destino. Otro protocolo, el SPX (Sequenced Packet eXchange), actúa sobre IPX para asegurar la entrega de los paquetes. Protocolo IPX

45. NetBIOS: (Network Basic Input/Output System) es un programa que permite la comunicación entre aplicaciones en diferentes ordenadores dentro de una LAN, se usa en redes con topologías Ethernet y token ring. No permite por si mismo un mecanismo de enrutamiento por lo que no es adecuado para redes de área extensa (MAN), en las que se deberá usar otro protocolo para el transporte de los datos (por ejemplo, el TCP). Protocolo NetBIOS

46. NetBIOS Extended User Interface o Interfaz de Usuario para NetBIOS : Versión mejorada de NetBIOS que permite el arreglo de la información en una transmisión de datos. Protocolo predominante en las redes Windows NT, LAN Manager y Windows para Trabajo en grupo. No soporta el enrutamiento de mensajes hacia otras redes, que deberá hacerse a través de otros protocolos (por ejemplo, IPX o TCP/IP). Protocolo NetBEUI

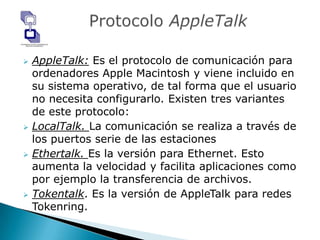

47. AppleTalk:Es el protocolo de comunicación para ordenadores Apple Macintosh y viene incluido en su sistema operativo, de tal forma que el usuario no necesita configurarlo. Existen tres variantes de este protocolo:

48. LocalTalk. La comunicación se realiza a través de los puertos serie de las estaciones

49. Ethertalk. Es la versión para Ethernet. Esto aumenta la velocidad y facilita aplicaciones como por ejemplo la transferencia de archivos.

50. Tokentalk. Es la versión de AppleTalk para redes Tokenring. Protocolo AppleTalk

51. Las comunicaciones Internet se denominan también comunicaciones TCP/IP debido al nombre de dos de los protocolos más significativos que utilizan, pero que estos no son los únicos. Protocolos de Internet

52. Clasificación Protocolos de internet

53. Construcción de RedesDefinición de Redes.

54. Componentes de Las Redes.

55. Pasos para la construcción de Redes.

56. Redes Sencillas.

57. Elementos Determinantes.

58. Definición:Una red de computadoras, también llamada red de ordenadores o red informática, es un conjunto de equipos (computadorasy/o dispositivos) conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD-ROM, impresoras, etc.), servicios (acceso a internet, e-mail, chat, juegos), etc. incrementando la eficiencia y productividad de las personas.Componentes de las Redes:Servidor. (Host)- Es una computadora utilizada para gestionar el sistema de archivos de la red, de las estaciones de trabajo, da servicio a las impresoras, controla las comunicaciones y realiza otras funciones.Componentes de las Redes:Estaciones de Trabajo.- Es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. Componentes de las redes: Tarjetas de red.- NIC (Network Card Interface) Envían y reciben paquetes de datos desde y hacia otras computadoras, empleando un protocolo para su comunicación y convirtiendo esos datos a un formato que pueda ser transmitido por el medio (bits 0's/1's). Componentes de las Redes:Cableado.-Interconectan todo el conjunto de equipos que forman parte de la red. Los tipos de cableado de red más populares son: par trenzado, cable coaxial y fibra óptica.Además se pueden realizar conexiones a través de radio o microondas.Par TrenzadoDe Fibra OpticaCoaxial

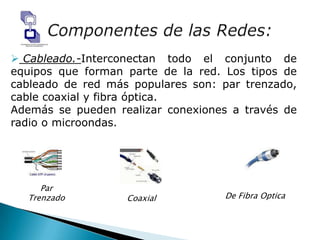

59. Componentes de las Redes:Conectores.-Conectores RJ45:Es un acoplador utilizado para unir cables o para conectar un cable adecuado.

60. Componentes de las Redes:Hubs, (Concentradores, Switch).-Son equipos que permiten estructurar el cableado de las redes. La variedad de tipos y características de estos equipos es muy grande. En un principio eran solo concentradores de cableado, pero cada vez disponen de mayor número de capacidad de la red, gestión remota, etc. La tendencia es a incorporar más funciones en el concentrador. Existen concentradores para todo tipo de medios físicos.Componentes de las Redes:Repetidores.-Son equipos que actúan a nivel físico. Prolongan la longitud de la red uniendo dos segmentos y amplificando la señal, pero junto con ella amplifican también el ruido. La red sigue siendo una sola, con lo cual, siguen siendo válidas las limitaciones en cuanto al número de estaciones que pueden compartir el medio.Componentes de las Redes:"Bridges" (Puentes).-Son equipos que unen dos redes actuando sobre los protocolos de bajo nivel, en el nivel de control de acceso al medio. Solo el tráfico de una red que va dirigido a la otra atraviesa el dispositivo. Componentes de las Redes:Ruteador.- Es un dispositivo usado para conectar dos subredes que pueden o no ser similares. El ruteador emplea el protocolo de internet presente en cada ruteador y en cada sistema final de la red. El ruteador opera en la capa tres del modelo OSI. Su funcionamiento es más lento que los bridges pero su capacidad es mayor.Componentes de las Redes: Módems.-Son equipos que permiten a las computadoras comunicarse entre sí a través de líneas telefónicas; modulación y demodulación de señales electrónicas que pueden ser procesadas por computadoras. Los módems pueden ser externos (un dispositivo de comunicación) o interno (dispositivo de comunicación interno o tarjeta de circuitos que se inserta en una de las ranuras de expansión de la computadora).Pasos para la Construcción de Red:1.Ubique en los planos arquitectónicos los equipos y componentes que desea instalar en la red, si no los tiene diseñe un diagrama de ubicación.Elija el servidor o (HOST) determinado para la conexión con las estaciones de trabajo.Determine el tipo de adaptadores de red que necesita para su red doméstica o de oficina.

61. Pasos para la Construcción de Red:4.- Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y cables5.- Mida el espacio entre las Estaciones de Trabajo y El servidor (HOST), con un Metro, para evitar excederse en los metros establecidos para dicha construcción.6.- Colocación de las canaletas Plástica:tome las medidas establecidas, Corte las Canaletas, Coloque los Ramplug en la Pared.

62. Pasos para la construcción de Red7.-Medición del Cableado:En esta parte se hace el mismo procedimiento que con las Canaletas.8.-Conexión del Cableado a los Conectores:Se necesita el Cable a Conectar, Los Conectores RJ45 y un Ponchador , siguiendo las normativas establecidas.

63. Redes SencillasSe puede construir con dos ordenadores agregando un adaptador de la red (controlador de interfaz de red (NIC)) a cada ordenador y conectándolos mediante un "cable cruzado" (para evitar el uso de un router o switch). Este tipo de red es útil para transferir información entre dos ordenadores que normalmente no se conectan entre sí por una conexión de red permanente o para usos caseros básicos del establecimiento de red.

64. Redes SencillasUna red entre dos ordenadores se puede establecer sin aparato dedicado adicional, usando una conexión estándar, tal como el puerto serial RS-232 en ambos ordenadores, conectándolos entre sí vía un cable especial cruzado nulo del módem.En este tipo de red solo es necesario configurar una dirección IP, pues no existe un servidor que les asigne IP automáticamente.

65. Redes SencillasEn el caso de querer conectar más de dos ordenadores, o con vista a una posible ampliación de la red, es necesario el uso de un concentrador que se encargará de repartir la señal y el ancho de banda disponible entre los equipos conectados a él.Simplemente le llega el paquete de datos al concentrador, el cual lo reenvía a todos los equipos conectados a él; el equipo destinatario del paquete lo recoge, mientras que los demás simplemente lo descartan.

66. Elementos DeterminantesPara definir una red local existen diversos criterios. Los de mayor importancia y que permiten determinar el carácter de una red son: Topología, Métodos de Acceso y Soportes de Transmisión.Según la Topologia.Se define como topología de una red la configuración formada por sus nodos (puestos de trabajo) y las interconexiones que los unen. Los modelos de topología mas conocidos son: anillo, estrella y bus.
