El documento describe el modelo CIMOSA (Computer Integrated Manufacturing - Open System Architecture), desarrollado en 1984 para apoyar la integración empresarial. CIMOSA propone un marco de modelado empresarial compuesto por dominios, procesos y actividades, así como una infraestructura de integración y un ciclo de vida del sistema. El modelo busca que las empresas gestionen mejor el cambio y la competencia a través de la integración de operaciones, siendo aplicable principalmente a medianas y grandes empresas manufactureras.

1. Open System Architecture For
CIM - CIMOSA
Presentado por:
Aguas Xavier
Mosquera Ana Belén
Ponce Cristian

2. Origen
Tuvo sus inicios en 1984, cuando fue
desarrollado en el marco del programa de
investigación de la Unión Europea ESPRIT
En 2010 la Asociación CIMOSA ha sido
cerrado debido “perdida de afiliados”

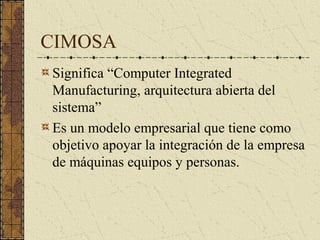

3. CIMOSA
Significa “Computer Integrated
Manufacturing, arquitectura abierta del
sistema”
Es un modelo empresarial que tiene como
objetivo apoyar la integración de la empresa
de máquinas equipos y personas.

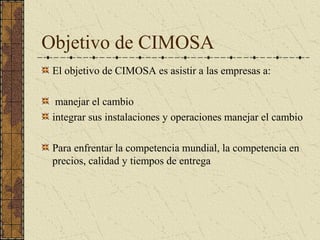

4. Objetivo de CIMOSA
El objetivo de CIMOSA es asistir a las empresas a:
manejar el cambio
integrar sus instalaciones y operaciones manejar el cambio
Para enfrentar la competencia mundial, la competencia en
precios, calidad y tiempos de entrega

5. ARQUITECTURA DE CIMOSA
Una definición general del alcance
Guías para la implementación
Una descripción de los sistemas y
subsistemas constituyentes
Un framework modular establecido con
estándares internacionales

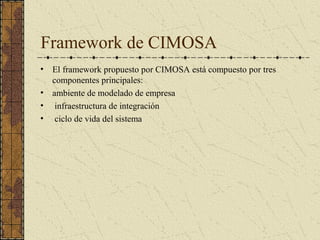

6. Framework de CIMOSA
• El framework propuesto por CIMOSA está compuesto por tres
componentes principales:
• ambiente de modelado de empresa
• infraestructura de integración
• ciclo de vida del sistema

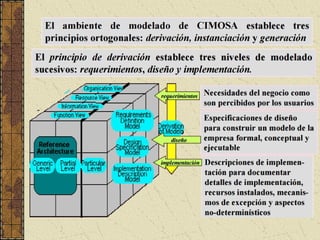

7. AMBIENTE DE MODELADO
DE CIMOSA

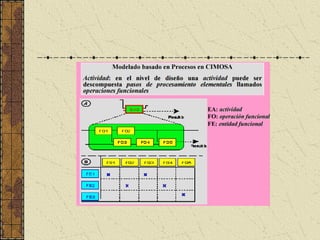

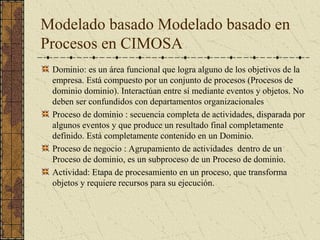

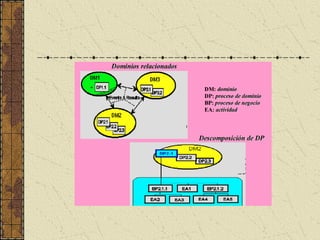

11. Modelado basado Modelado basado en
Procesos en CIMOSA

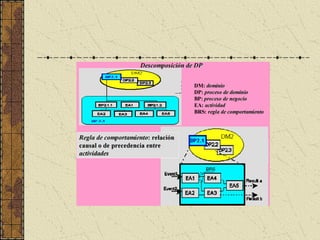

Dominio: es un área funcional que logra alguno de los objetivos de la
empresa. Está compuesto por un conjunto de procesos (Procesos de
dominio dominio). Interactúan entre sí mediante eventos y objetos. No
deben ser confundidos con departamentos organizacionales
Proceso de dominio : secuencia completa de actividades, disparada por
algunos eventos y que produce un resultado final completamente
definido. Está completamente contenido en un Dominio.
Proceso de negocio : Agrupamiento de actividades dentro de un
Proceso de dominio, es un subproceso de un Proceso de dominio.
Actividad: Etapa de procesamiento en un proceso, que transforma
objetos y requiere recursos para su ejecución.

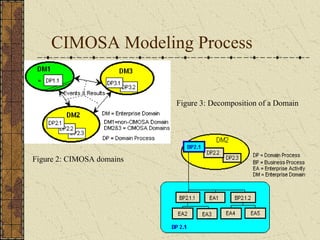

15. CIMOSA Modeling Process
Figure 2: CIMOSA domains
Figure 3: Decomposition of a Domain

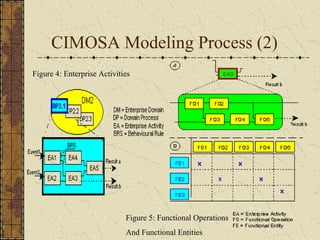

16. CIMOSA Modeling Process (2)
Figure 4: Enterprise Activities
Figure 5: Functional Operations
And Functional Entities

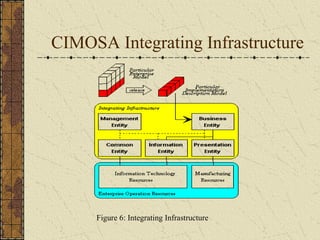

17. CIMOSA Integrating Infrastructure
Figure 6: Integrating Infrastructure

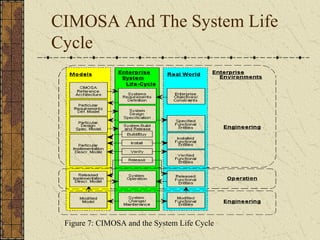

18. CIMOSA And The System Life
Cycle
Figure 7: CIMOSA and the System Life Cycle

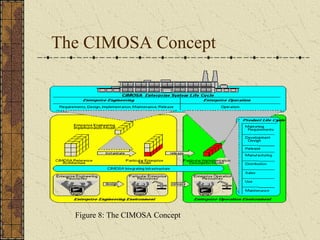

19. The CIMOSA Concept
Figure 8: The CIMOSA Concept

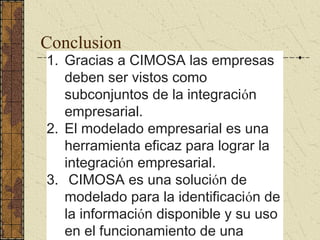

20. Conclusion
1. Gracias a CIMOSA las empresas
deben ser vistos como
subconjuntos de la integración
empresarial.
2. El modelado empresarial es una
herramienta eficaz para lograr la
integración empresarial.
3. CIMOSA es una solución de
modelado para la identificación de
la información disponible y su uso
en el funcionamiento de una

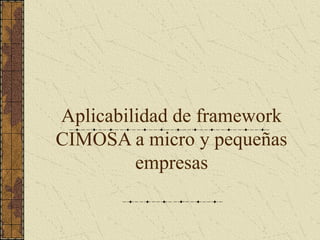

21. Aplicabilidad de framework
CIMOSA a micro y pequeñas
empresas

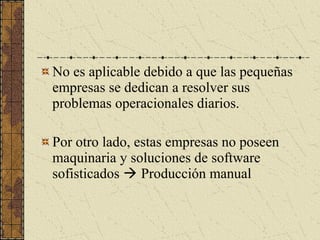

22. No es aplicable debido a que las pequeñas
empresas se dedican a resolver sus
problemas operacionales diarios.
Por otro lado, estas empresas no poseen
maquinaria y soluciones de software
sofisticados  Producción manual

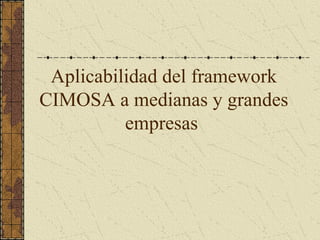

23. Aplicabilidad del framework
CIMOSA a medianas y grandes
empresas

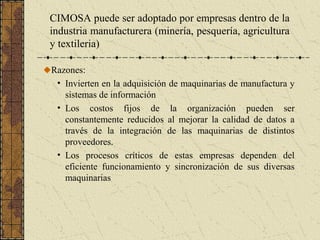

24. Razones:
• Invierten en la adquisición de maquinarias de manufactura y
sistemas de información
• Los costos fijos de la organización pueden ser
constantemente reducidos al mejorar la calidad de datos a
través de la integración de las maquinarias de distintos
proveedores.
• Los procesos críticos de estas empresas dependen del
eficiente funcionamiento y sincronización de sus diversas
maquinarias
CIMOSA puede ser adoptado por empresas dentro de la
industria manufacturera (minería, pesquería, agricultura
y textileria)

25. Referencias
1. Nanua Singh, Systems approach To Computer – Integrated Design And Manufacturing, John
Wiley And Sons Inc, New York, 1996.
2. K. Kosanke, "CIMOSA – Overview and Status", Computers in Industry, Volume 27 (2), pages
101-109, 1995.
3. K. Kosanke, F. Vernadat, M. Zelm, "CIMOSA: Enterprise Engineering and Integration ",
Computers in Industry, Volume 40 (2, 3), pages 83-97, 1999.
4. G. Berio, F. Vernadat, "New Developments in Enterprise Modeling Using CIMOSA",
Computers in Industry, Volume 40 (2, 3), pages 99-114, 1999.
5. M. Zelm, F. Vernadat, K. Kosanke, "The CIMOSA Business Modeling Process", Computers in
Industry, Volume 27 (2), pages 123-142, 1995.
6. T.J. Williams, P. Bernus, J. Brosvic, D. Chen, L. Nemes, "Architectures for Integrating
Manufacturing Activities and Enterprises", Computers in Industry, Volume 24 (2, 3), pages
111-139, 1994.
7. "Introduction To CIMOSA", www.rgcp.com/cimosa.htm, 11-11-99.
8. "Enterprise Modelling", www.rgcp.com/modelling.htm, 11-11-99.
9. ”CIMOSA: A Primer Of key concepts, purpose and business value",
http://cimosa.cnt.pl/Docs/Primer/primer93.html, 11-11-99.
