El documento describe los principales componentes de una placa base de PC, incluyendo puertos como USB y ranuras PCI para expansión, el chipset que gestiona las transferencias de datos, la memoria caché y northbridge que controla el bus del procesador, y los conectores de alimentación que suministran energía a la placa.

2. USB CHIPSET RANURAS PCI
PILA CACHÉ
CHIPS FLASH
BIOS
NORTHBRIDGE
IDE
1/2 CONECTORES
RANURAS
DIMM 168C PUERTO
PARALELO
CONECTORES DE
ALIMENTACION
ZOCALO CPU

3.  USB: para conectar periféricos recientes.
 Chipset: una serie de circuitos
electrónicos que gestionan las
transferencias de datos entre los
diferentes componentes del PC.
 Ranuras PCI: son ranuras de expansión
que son receptáculos que pueden
acoger tarjetas de expansión.

4. USB
CHIPSET
RANURAS PCI

5.  Caché: es una memoria más diminuta y
rápida, la cual almacena copias de
datos ubicados en la memoria principal
que se utilizan con más frecuencia.
 Northbridge: es un chip que controla el
funcionamiento del bus del procesador,
la memoria y el puerto AGP o PCI-
Express.
 Conectores de alimentación: es una
alimentación eléctrica que proporciona
a la placa base los diferentes voltajes e
intensidades necesarios para su
funcionamiento.

6. CACHÉ
NORTHBRIDGE
CONECTORES DE
ALMIENTACIÓN

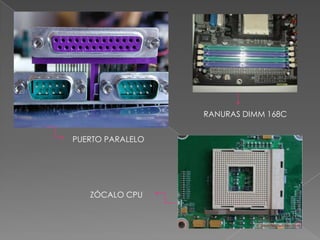

7.  Puerto paralelo: conector de entrada y
salida por ejemplo para la conexión de
antiguas impresoras.
 Zócalo CPU: es un receptáculo que
recibe el microprocesador y lo conecta
con el resto de componentes a través
de la placa base.
 Ranuras DIMM 168C : Se trata de la
forma en que se juntan los chips de
memoria, del tipo que sean, para
conectarse a la placa base del PC.

8. RANURAS DIMM 168C
PUERTO PARALELO
ZÓCALO CPU

9.  IDE 1 e IDE 2: Son la parte de la placa
madre donde conectas el disco duro o
las unidades del CD Rom.
 Chips flash BIO: es un
programa registrado en una memoria no
volátil que se encarga de la interfaz de
bajo nivel entre el microprocesador y
algunos periféricos.
 Pila: proporciona la electricidad
necesaria para operar el circuito y que
éste último no se apague perdiendo la
serie de configuraciones guardadas.

10. IDE 1 e IDE 2
CHIPS FLASH BIOS
PILA
