El documento describe las principales partes internas de una placa base o motherboard. Estas incluyen el zócalo del procesador, las ranuras para memoria RAM y tarjetas de expansión como PCI-Express y PCI, puertos integrados como USB y PS/2, conectores para alimentación y dispositivos de almacenamiento como SATA y IDE, y otros componentes como el chipset y batería.

1. Partes internas de la Mainboard
Angie Paulett 5°B sec.

2. Zócalo para procesador
Es un sistema
electromecánico de
soporte y conexión
eléctrica, instalado en la
placa base, que se usa
para fijar y conectar un
microprocesador;
permitiendo el cambio de
la tarjeta o el integrado

3. Ranura para memoria RAM
● Son los conectores en
los cuales se conectan
los módulos de memoria
principal del ordenador.
A estos conectores
también se les denomina
bancos de memoria.

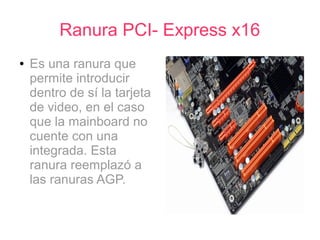

4. Ranura PCI- Express x16
● Es una ranura que
permite introducir
dentro de sí la tarjeta
de video, en el caso
que la mainboard no
cuente con una
integrada. Esta
ranura reemplazó a
las ranuras AGP.

5. Ranura PCI- Express x1
● Es una ranura de
expansión que
permite introducir
dentro de sí
diferentes tipos de
dispositivos a una
mayor velocidad que
la PCI..

6. Ranura PCI
● Es una ranura de
expansión que
permite introducir
dentro de sí
diferentes tipos de
dispositivos que
quiera agregarse al
computador como,
por ejemplo, las
tarjetas de sonido,
red, wireless, etc.

7. Puertos y tarjetas integradas
● Dentro de los
puertos y tarjetas
integradas, tenemos:
los puertos PS/ 2,
para conectar el
mouse y el teclado;
puertos USB, en
donde va conectado
cualquier dispositivo
externo con conexión
USB.

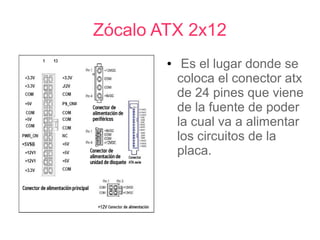

8. Zócalo ATX 2x12
● Es el lugar donde se
coloca el conector atx
de 24 pines que viene
de la fuente de poder
la cual va a alimentar
los circuitos de la
placa.

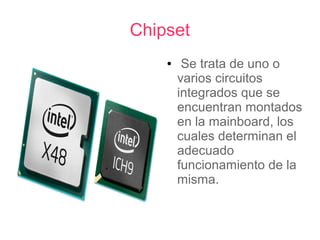

9. Chipset
● Se trata de uno o
varios circuitos
integrados que se
encuentran montados
en la mainboard, los
cuales determinan el
adecuado
funcionamiento de la
misma.

10. Conector FDD (Floppy Disk Drive)
● Este conector tiene
34 terminales y se
usa para conectar
disqueteras.

11. Conector SATA
● Este conector permite
conectar dispositivos
con este tipo de
conexión como
discos duros y
unidades ópticas.

12. Conector IDE
● Este conector permite
conectar dispositivos
como el conector
SATA.

13. Zócalo ATX de 2x2
● Es el lugar donde se
coloca el conector
ATX de 4 pines que
va a alimentar al
procesador
directamente.

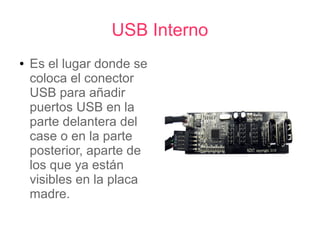

14. USB Interno
● Es el lugar donde se
coloca el conector
USB para añadir
puertos USB en la
parte delantera del
case o en la parte
posterior, aparte de
los que ya están
visibles en la placa
madre.

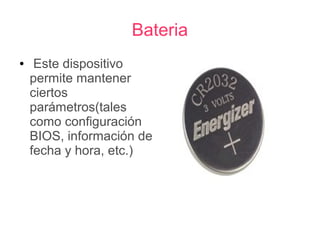

15. Bateria
● Este dispositivo
permite mantener
ciertos
parámetros(tales
como configuración
BIOS, información de
fecha y hora, etc.)

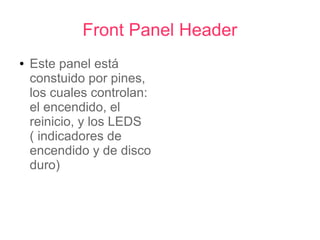

16. Front Panel Header
● Este panel está
constuido por pines,
los cuales controlan:
el encendido, el
reinicio, y los LEDS
( indicadores de
encendido y de disco
duro)

17. ● ¿A qué se denomina buses? Explica los tipos de bus más
utilizados.
Es un sistema digital que transfiere datos entre los
componentes de una computadora o entre computadoras. Está
formado por cables o pistas en un circuito impreso, dispositivos
como resistores y condensadores además de circuitos
integrados.Los buses mas utilzados son: bus de datos, bus de
direcciones, bus de control.
● ¿A qué se denomina “placa multiprocesador”? Explica de
manera concisa su funcionamiento.
Es placa base puede acoger a varios procesadores
(generalmente de 2, 4, 8 o más); tienen varios zócalos de
micro-procesador (socket), lo que les permite conectar varios
micro-procesadores físicamente distintos (a diferencia de los de
procesador de doble núcleo).El modo asimétrico, donde a cada
procesador se le asigna una tarea diferente. Este método no
acelera el tratamiento, pero puede asignar una tarea a una
CPU, mientras que la otra lleva a cabo a una tarea diferente.

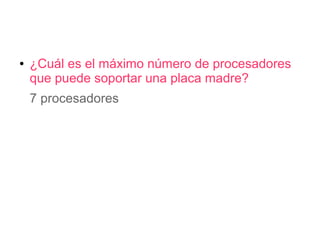

18. ● ¿Cuál es el máximo número de procesadores
que puede soportar una placa madre?
7 procesadores
