1. La Fuente de Poder
259627-2011

2. La Fuente de Poder
La fuente de poder
El dispositivo responsable de suministrar y administrar
la potencia a la computadora es la Fuente de Poder.
La fuente de poder es un dispositivo que se monta en el
gabinete de la computadora y que se encarga básicamente de
transformar la corriente alterna de la línea eléctrica comercial
en corriente directa o continua; la cuál es utilizada por los
elementos electrónicos y eléctricos de la computadora. Otras
funciones son las de suministrar la cantidad de corriente y
voltaje que los dispositivos requieren así como protegerlos de
subidas de problemas en el suministro eléctrico como subidas
de voltaje.
259627-2011

3. La Fuente de Poder
La fuente de poder
Como funciona una fuente AT
Como apoyo a la comprensión del tema, ofrecemos una
animación sobre el funcionamiento interno de una
fuente AT:
259627-2011

4. La Fuente de Poder
Tipos de fuentes de poder (AT y ATX)
Hay 2 tipos de fuentes utilizados en las
computadoras, la primera es la mas antigua y la
segunda la más reciente:
Fuente AT. AT son las siglas de "Advanced Technology" ó
tecnología avanzada, que se refiere a una nuevo estándar de
dispositivos introducidos al mercado a inicios de los años 80´s
que reemplazo a una tecnología denominada XT ("eXtended
Technology") ó tecnología extendida.
Se le puede llamar fuente de poder AT, fuente de alimentación
AT, fuente analógica, fuente de encendido mecánico, entre
otros nombres.
La fuente AT actualmente está en desuso y fue sustituida por la
tecnología de fuentes de alimentación ATX.
259627-2011

5. La Fuente de Poder
Partes que componen la fuente AT
1.- Ventilador: expulsa el aire caliente del interior de
la fuente y del gabinete, para mantener frescos los
circuitos.
2.- Conector de alimentación: recibe el cable de
corriente desde el enchufe doméstico.
3.- Selector de voltaje: permite seleccionar el voltaje
americano de 127V ó el europeo de 240V.
4.- Conector de suministro: permite alimentar cierto Esquema externo de la
tipo de monitores CRT. fuente de poder AT
5.- Conector AT: alimenta de electricidad a la tarjeta
madre.
6.- Conector de 4 terminales IDE: utilizado para
alimentar los discos duros y las unidades ópticas.
7.- Conector de 4 terminales FD: alimenta las
disqueteras.
8.- Interruptor manual: permite encender la fuente de
manera mecánica.
259627-2011

6. La Fuente de Poder
Conectores de la fuente AT
Para alimentarse, tiene un conector de 3 contactos, este a su
vez recibe alimentación desde la red eléctrica doméstica.
1.- Fase (127
Volts)
Conector macho
2.-Tierra Física.
integrado de
3.- Neutro.
tres terminales Conector
para alimentar Esquema del hembra del Clavija del
Terminales del
la fuente AT. conector macho. cable con tres cable para
conector para
terminales conectar al
alimentar la
hacia la enchufe
fuente AT.
clavija de 3 doméstico de
patas. 3 terminales.
259627-2011

7. La Fuente de Poder

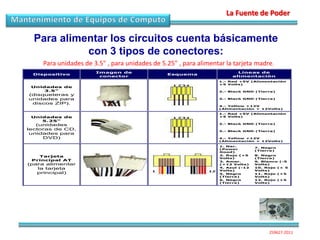

Para alimentar los circuitos cuenta básicamente
con 3 tipos de conectores:
Para unidades de 3.5" , para unidades de 5.25" , para alimentar la tarjeta madre.
Imagen de Líneas de
Dispositivo Esquema
conector alimentación
1.- Red +5V (Alimentación
+5 Volts)
Unidades de
3.5" 2.- Black GND (Tierra)
(disqueteras y
unidades para 3.- Black GND (Tierra)
discos ZIP).
4.- Yellow +12V
(Alimentación + 12Volts)
1.- Red +5V (Alimentación
Unidades de +5 Volts)
5.25"
2.- Black GND (Tierra)
(unidades
lectoras de CD, 3.- Black GND (Tierra)
unidades para
DVD) 4.- Yellow +12V
(Alimentación + 12Volts)
1. Nar.
7. Negro
(Power
(Tierra)
Good)
2. Rojo (+5 8. Negro
Tarjeta
Volts) (Tierra)
Principal AT 3. Amar. 9. Blanco (-5
(para alimentar (+12 Volts) Volts)
la tarjeta 4. Azul (-12 10. Rojo (+ 5
Volts) Volts)
principal) 5. Negro 11. Rojo (+5
(Tierra) Volts)
6. Negro 12. Rojo (+5
(Tierra) Volts)
259627-2011

8. La Fuente de Poder
La fuente de poder
Como funciona una fuente ATX
Como apoyo a la comprensión del tema, ofrecemos una
animación sobre el funcionamiento interno de una
fuente ATX:
259627-2011

9. La Fuente de Poder

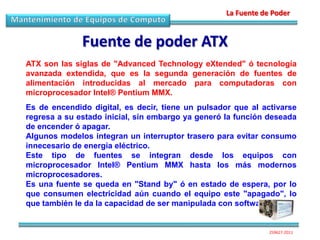

Fuente de poder ATX
ATX son las siglas de "Advanced Technology eXtended" ó tecnología
avanzada extendida, que es la segunda generación de fuentes de
alimentación introducidas al mercado para computadoras con
microprocesador Intel® Pentium MMX.
Es de encendido digital, es decir, tiene un pulsador que al activarse
regresa a su estado inicial, sin embargo ya generó la función deseada
de encender ó apagar.
Algunos modelos integran un interruptor trasero para evitar consumo
innecesario de energía eléctrico.
Este tipo de fuentes se integran desde los equipos con
microprocesador Intel® Pentium MMX hasta los más modernos
microprocesadores.
Es una fuente se queda en "Stand by" ó en estado de espera, por lo
que consumen electricidad aún cuando el equipo este "apagado", lo
que también le da la capacidad de ser manipulada con software.
259627-2011

10. La Fuente de Poder
Partes que componen la fuente ATX
1.- Ventilador: expulsa el aire caliente del interior de
la fuente y del gabinete, para mantener frescos los
circuitos.
2.- Interruptor de seguridad: permite encender la
fuente de manera mecánica.
3.- Conector de alimentación: recibe el cable de
corriente desde el enchufe doméstico.
4.- Selector de voltaje: permite seleccionar el voltaje
americano de 127V ó el europeo de 240V. Esquema externo de la
5.- Conector SATA: utilizado para alimentar los fuente de poder ATX
discos duros y las unidades ópticas tipos SATA.
6.- Conector de 4 terminales: utilizado para alimentar
de manera directa al microprocesador.
7.- Conector ATX: alimenta de electricidad a la tarjeta
principal.
8.- Conector de 4 terminales IDE: utilizado para
alimentar los discos duros y las unidades ópticas.
9.- Conector de 4 terminales FD: alimenta las
disqueteras.
259627-2011

11. La Fuente de Poder
Conectores de la fuente ATX
Para alimentarse, tiene un conector de 3 contactos, este a su
vez recibe alimentación desde la red eléctrica doméstica.
1.- Fase (127
Volts)
Conector macho
2.-Tierra Física.
integrado de
3.- Neutro.
tres terminales Conector
para alimentar Esquema del hembra del Clavija del
Terminales del
la fuente ATX. conector macho. cable con tres cable para
conector para
terminales conectar al
alimentar la
hacia la enchufe
fuente ATX.
clavija de 3 doméstico de
patas. 3 terminales.
259627-2011

12. La Fuente de Poder
Para alimentar los circuitos cuenta básicamente
con 4 tipos de conectores:
Dispositivo Imagen de conector Esquema Líneas de alimentación
Unidades de 1.- Red +5V (Alimentación +5 Volts)
3.5"
2.- Black GND (Tierra)
(disqueteras
y unidades 3.- Black GND (Tierra)
para discos
Para unidades de ZIP) 4.- Yellow +12V (Alimentación + 12Volts)
Unidades de
3.5" , para 5.25"
(unidades
1.- Red +5V (Alimentación +5 Volts)
2.- Black GND (Tierra)
unidades de lectoras de
CD, 3.- Black GND (Tierra)
5.25", para unidades
para DVD)
4.- Yellow +12V (Alimentación + 12Volts)
unidades SATA 1.- V33 (3.3 Volts)
2.- V33 (3.3 Volts)
9.- V5 (5 Volts)
10.- GND (tierra)
, para alimentar la
11.- Reserved
3.- V33 (3.3 Volts)
(reservado)
Unidades tipo 4.- GND (tierra) 12.- GND (tierra)
SATA 5.- GND (tierra) 13.- V12 (12 Volts)
tarjeta madre 6.- GND (tierra)
7.- V5 (5 Volts)
14.- V12 (12 Volts)
15.- V12 (12 Volts)
8.-V5 (5 Volts)
1. Naranja (+3.3V) 11. Naranja (+3.3V)
2. Naranja (+3.3V) 12. Azul (-12 V)
Tarjeta 3. Negro (Tierra) 13. Negro (Tierra)
principal ATX 4. Rojo (+5 Volts)
14. Verde (Power
On)
(para 5. Negro (Tierra) 15. Negro (Tierra)
alimentar la 6. Rojo (+5 Volts) 16. Negro (Tierra)
7. Negro (Tierra) 17. Negro (Tierra)
tarjeta 8. Gris (Power
18. Blanco (-5V)
madre) Good)
9. Purpura (+5VSB) 19. Rojo (+5 Volts)
10. Amarillo (+12V) 20. Rojo (+5 Volts)
259627-2011

13. La Fuente de Poder
Cables de voltaje de la fuente de alimentación ATX
259627-2011

14. La Fuente de Poder

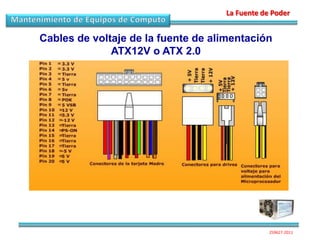

Cables de voltaje de la fuente de alimentación
ATX12V o ATX 2.0
259627-2011

15. La Fuente de Poder
Conector de potencia ATX12V v2.x
ATX12V v1.x Auxiliar y Conector
ATX12V 12V Conector
259627-2011

16. La Fuente de Poder
Potencia de la fuente ATX
Las fuentes ATX comerciales tienen Wattajes de 300 Watts (W), 350 W, 400 W, 480 W, 500 W, 630
W hasta 1200 W. Repasando algunos términos de electricidad, recordemos que la electricidad no
es otra cosa más que electrones circulando a través de un medio conductor. La potencia eléctrica
de una fuente ATX se mide en Watts (W) y esta variable está en función de otros dos factores:
Ejemplo: si una fuente ATX indica que es de
400 W entonces:
El Wattaje = Voltaje X Corriente , W = V X
El voltaje: es la fuerza con la que son A
impulsados los electrones a través
de la línea eléctrica doméstica. Se Sabemos que el voltaje es de 127 V y
mide en Volts (V) y en nuestro caso tenemos los Watts, solo despejamos la
es de 127 V. corriente.
La corriente: es la cantidad de
electrones que circulan por un A=W/V , A = 400 W / 127 V , A =
punto en específico cada segundo. 3.14
Su unidad de medida es el Ampere
(A). Entonces lo que interesa es la cantidad de
corriente que puede suministrar la fuente,
porque a mayor cantidad de corriente,
habrá mayor potencia y podrá alimentar
una mayor cantidad de dispositivos. En este
caso es de 3.14 Amperes.
259627-2011

17. La Fuente de Poder
Funcionamiento de una fuente ATX
En la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada
para alimentar los dispositivos de la computadora.
1.- Transformación: el voltaje de la línea doméstica se reduce de 127
Volts a aproximadamente 12 Volts ó 5 V. Utiliza un elemento
electrónico llamado bobina reductora.
2.- Rectificación: se transforma el voltaje de corriente alterna en
voltaje de corriente directa o continua, esto lo hace dejando pasar
solo los valores positivos de la onda (se genera corriente continua),
por medio de elementos electrónicos llamados diodos.
3.- Filtrado: esta le da calidad a la corriente continua y suaviza el
voltaje, por medio de elementos electrónicos llamados capacitores.
4.- Estabilización: el voltaje ya suavizada se le da la forma plana que
utilizan los dispositivos. Se usa un elemento electrónico especial
llamado circuito integrado.
259627-2011

18. La Fuente de Poder
Enfriamiento
La fuente de poder juega un papel importante en el proceso de enfriamiento de la PC.
La función exacta es sacar el aire caliente del gabinete.
El flujo de aire dentro de la PC trabaja como sigue:
El aire frío entra a través de las rejillas existentes en
la parte frontal del gabinete. El aire es calentado
por los dispositivos como el procesador, tarjeta de
video, chipset, etc.
Ya que el aire caliente es menos denso que el aire
frío, la tendencia natural es que se vaya para
arriba, consecuentemente, el aire caliente es
retenido en la parte superior del gabinete.
El ventilador de enfriamiento de la fuente de
poder trabaja como un extractor de aire, jalando el
aire caliente de esta área y sacándolo de la PC.
Fuentes de poder grandes tiene dos o tres ventiladores
de enfriamiento.
259627-2011

19. La Fuente de Poder
Fuente de poder ATX
259627-2011

20. La Fuente de Poder
Carmen Nataly Cortes Oviedo
Danny Andrés Terán Pinto
Diego Alexander Sierra García
Fredy Alexander Camacho Camacho
Rolando González Toledo
259627-2011
