La placa base es la tarjeta de circuito impreso principal de una computadora que conecta todos los componentes. Contiene el zócalo de la CPU, ranuras para memoria RAM, slots PCI, conectores para hardware y almacenamiento, chipset, BIOS, y puertos como AGP y CNR para tarjetas de expansión. Proporciona la comunicación entre los componentes del sistema.

2. PARTES DE LA PLACA BASE
PCI SLOTS Ranura AGP
Conectores
de
hardware
Zócalo
CPU
Ranura
CNR
Conector
ATX
alimentacion
Caché
Conectores
memoria
DDR 266
Batería
VIAS(CHIPSET)
Bios Conectores Conector Eide
IDE (disco duro)

3. INTRODUCCION Y
COMPONENTES DE LA
PLACA BASE
0 Es una tarjeta de circuito impreso a la que se
conectan las demás partes del ordenador.
0 Los principales componentes son: zócalo de CPU,
conectores de alimentacion, ranuras de memoria
RAM, chipset, bios…

4. 1-.ZÓCALO CPU
0 Es un sistema electromecánico de soporte y conexión eléctrica, instalado en la
placa base, que se usa para fijar y conectar un microprocesador. Existen variantes
desde 40 conexiones para integrados pequeños, hasta mas de 1300 para
microprocesadores, los mecanismos de retención del integrado y de conexión
dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de
zócalo ZIF(pines o LGA(contactos).

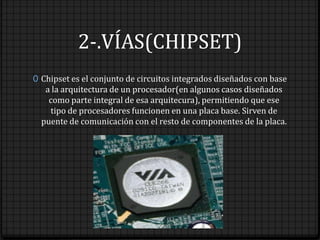

5. 2-.VÍAS(CHIPSET)
0 Chipset es el conjunto de circuitos integrados diseñados con base
a la arquitectura de un procesador(en algunos casos diseñados
como parte integral de esa arquitecura), permitiendo que ese
tipo de procesadores funcionen en una placa base. Sirven de
puente de comunicación con el resto de componentes de la placa.

6. 3-.CACHÉ
0 Un caché es un sistema especial de almacenamiento de alta
velocidad. Puede ser tanto un área reservada de la memoria
principal como un dispositivo de almacenamiento de alta
velocidad independiente. Hay dos tipos de caché frecuentemente
usados en las computadoras personales. Memoria caché y caché
de disco.

7. 4-.RANURAS DE MEMORIA
RAM
0 Las ranuras de memoria RAM son los conectores en los cuales se
conectan los módulos de memoria principal del ordenador. A estos
conectores también se les denomina bancos de memoria.
0 La memoria de acceso aleatorio(en inglés RAM) es la memoria desde
donde el procesador recibe las instrucciones y guarda los resultados.

8. 5-.PCI SLOTS
0 Un Peripheral Component Interconnect(PCI) consiste en un bus
de ordenador estándar para conectar dispositivos periféricos
directamente a su placa base. Estos dispositivos pueden ser
circuitos integrados ajustados en esta otarjetas de expansion que
se ajustan en conectores.

9. 6-.CONECTORES DE
HARDWARE

10. 7-.BATERÍA
0 Se encarga de mantener la alimentación eléctrica del reloj de tiempo
real(RTC), tambien es la encargada de mantener os parámetros
almacenados en la CMOS RAM que son usados por la BIOS.
La duracion de esta bateria suele rondar entre los 3 y los 5 años, cuando
el sistema detecta que la batería esta baja de carga o agotada nos muestra
un mensaje al arrancar el ordenador.

11. 8-.BÍOS
0 El BIOS es un firmware que se ejecuta al encender la computadora y que
localiza y reconoce todos los dispositivos necesarios para cargar el
sistema operativo en la memoria RAM, es un software muy básico
instalado en la placa base que permite que ésta cumpla su cometido.
Porporciona la comunicación de bajo nivel, el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el
teclado y proporciona una salida básica(emitiendo pitidos normalizados
por el altavoz de la computadora si se producen fallos) durante el
arranque.

12. 9-.CONECTORES IDE Y EIDE
0 Los conectores IDE para conectar dispositivos de almacenamiento, tales
como discos duros, unidades de estado sólido y lectores ópticos.
0 EIDE es una extensión del iriginalmente IDE, es la denominacion que
recibe la interfaz más empleada actualmente en los PC domésticos y
cada vez más en aquellos ordenadores de altas prestaciones para la
conexión de discos duros.

13. 10-.RANURA CNR
0 CNR es una ranura de expansión en la placa base para
dispositivos de comunicaciones como módems,
tarjetas LAN o USB, al igual que la ranura AMR
también es utilizada para dispositivos de audio.

14. 11-.RANURA AGP
0 AGP es un puerto(puerto que sólo se puede conectar un dispositivo,
mientras que en el bus se pueden conectar varios) desarrollado en 1996
como solución a los cuellos de botella que se producían en las tarjetas
gráficas que usaban el bus PCI. El diseño parte de las especificaciones
PCI 2.1.
