1. Placa Madre
RANUR
PUERTO PUERTO ZOCALO
A PCI
BIOS CON JOYSTICKS PARALELO CPU
REDSTORM
RANUR
RANURA A AGP
CNR
SW
CONECTOR
USB ATX
CONECTOR
VENTILADOR
BATERIA
IDE CONECTORES MEMORIA DDR266

2. Ranura PCI
 (también llamada slot de
expansión) es un elemento de la
placa base de un ordenador que
permite conectar a ésta una
tarjeta adicional o de expansión, la
cual suele realizar funciones de
control de dispositivos periféricos
adicionales, tales como
monitores, impresoras o unidades
de disco

3. Bios Con Redstorm
 es un código de software que localiza
y reconoce todos los dispositivos
necesarios para cargar el sistema
operativo en la memoria RAM; es un
software muy básico instalado en la
placa base que permite que ésta
cumpla su cometido. Proporciona la
comunicación de bajo nivel, el
funcionamiento y configuración del
hardware del sistema que, como
mínimo, maneja el teclado y
proporciona una salida básica
(emitiendo pitidos normalizados por
el altavoz de la computadora si se
producen fallos) durante el arranque

4. RANURA CNR
 es una ranura de expansión en la
placa base para dispositivos de
comunicaciones como módems,
tarjetas de red, al igual que la
ranura audio/modem riser (AMR)
también es utilizado para
dispositivos de audio. Fue
introducido en febrero de 2000
por Intel en sus placas para sus
procesadores Pentium y se
trataba de un diseño propietario
por lo que no se extendió más
allá de las placas que incluían los
chipsets de Intel.

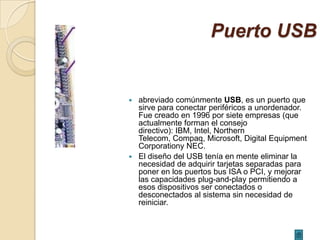

5. Puerto USB
 abreviado comúnmente USB, es un puerto que
sirve para conectar periféricos a unordenador.
Fue creado en 1996 por siete empresas (que
actualmente forman el consejo
directivo): IBM, Intel, Northern
Telecom, Compaq, Microsoft, Digital Equipment
Corporationy NEC.
 El diseño del USB tenía en mente eliminar la
necesidad de adquirir tarjetas separadas para
poner en los puertos bus ISA o PCI, y mejorar
las capacidades plug-and-play permitiendo a
esos dispositivos ser conectados o
desconectados al sistema sin necesidad de
reiniciar.

6. Ranura AGP
 es un puerto (puesto que sólo se
puede conectar un
dispositivo, mientras que en el bus
se pueden conectar varios)
desarrollado por Intel en 1996 como
solución a los cuellos de botella que
se producían en las tarjetas gráficas
que usaban el bus PCI. El diseño
parte de las especificaciones
del PCI 2.1.

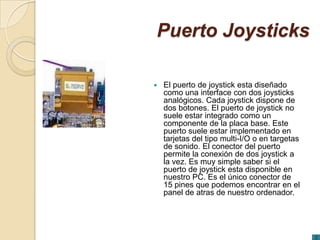

7. Puerto Joysticks
 El puerto de joystick esta diseñado
como una interface con dos joysticks
analógicos. Cada joystick dispone de
dos botones. El puerto de joystick no
suele estar integrado como un
componente de la placa base. Este
puerto suele estar implementado en
tarjetas del tipo multi-I/O o en targetas
de sonido. El conector del puerto
permite la conexión de dos joystick a
la vez. Es muy simple saber si el
puerto de joystick esta disponible en
nuestro PC. Es el único conector de
15 pines que podemos encontrar en el
panel de atras de nuestro ordenador.

8. Puerto Paralelo
 s una interfaz entre
una computadora y
un periférico, cuya principal
característica es que los bits de
datos viajan juntos, enviando un
paquete de byte a la vez. Es
decir, se implementa un cable o
una vía física para cada bit de
datos formando un bus.
Mediante el puerto paralelo
podemos controlar también
periféricos como focos, motores
entre otros
dispositivos, adecuados para
automatización.

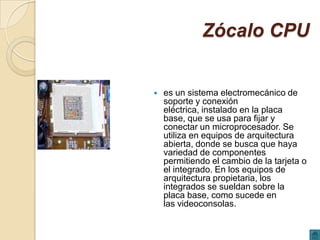

9. Zócalo CPU
 es un sistema electromecánico de
soporte y conexión
eléctrica, instalado en la placa
base, que se usa para fijar y
conectar un microprocesador. Se
utiliza en equipos de arquitectura
abierta, donde se busca que haya
variedad de componentes
permitiendo el cambio de la tarjeta o
el integrado. En los equipos de
arquitectura propietaria, los
integrados se sueldan sobre la
placa base, como sucede en
las videoconsolas.

10. Conector Ventilador
 Los ventiladores del chasis y
la CPU pueden utilizar
conectores de alimentación
de 3 ó 4 pines. Generalmente
utilizan los conectores de 3
pines para las pequeñas
ventiladores de chasis con
menor consumo energético.
Los ventiladores de CPU
generalmente utilizan los
conectores de 4 pines para
un consumo de alimentación
superior.

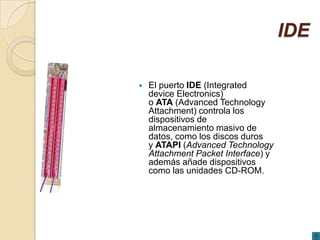

11. IDE
 El puerto IDE (Integrated
device Electronics)
o ATA (Advanced Technology
Attachment) controla los
dispositivos de
almacenamiento masivo de
datos, como los discos duros
y ATAPI (Advanced Technology
Attachment Packet Interface) y
además añade dispositivos
como las unidades CD-ROM.

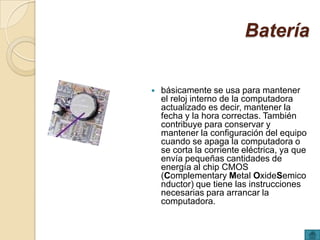

12. Batería
 básicamente se usa para mantener
el reloj interno de la computadora
actualizado es decir, mantener la
fecha y la hora correctas. También
contribuye para conservar y
mantener la configuración del equipo
cuando se apaga la computadora o
se corta la corriente eléctrica, ya que
envía pequeñas cantidades de
energía al chip CMOS
(Complementary Metal OxideSemico
nductor) que tiene las instrucciones
necesarias para arrancar la
computadora.

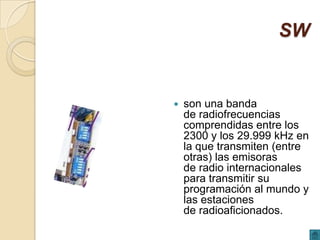

13. SW
 son una banda
de radiofrecuencias
comprendidas entre los
2300 y los 29.999 kHz en
la que transmiten (entre
otras) las emisoras
de radio internacionales
para transmitir su
programación al mundo y
las estaciones
de radioaficionados.

14. Conectores Memoria DDR266
 proviene de ("Dual Data Rate"), lo que
traducido significa transmisión doble
de datos (este nombre es debido a
que incorpora dos canales para enviar
los datos de manera simultánea): son
un tipo de memorias DRAM (RAM de
celdas construidas a base
de capacitores), las cuáles tienen los
chips de memoria en ambos lados de
la tarjeta y cuentan con un conector
especial de 184 terminales para
ranuras de la tarjeta principal
(Motherboard). También se les
denomina DIMM tipo DDR, debido a
que cuentan con conectores
físicamente independientes por ambas
caras como el primer estándar DIMM.

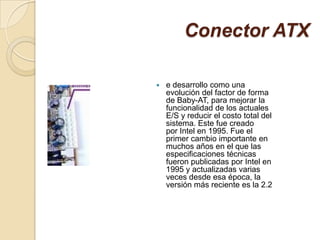

15. Conector ATX
 e desarrollo como una
evolución del factor de forma
de Baby-AT, para mejorar la
funcionalidad de los actuales
E/S y reducir el costo total del
sistema. Este fue creado
por Intel en 1995. Fue el
primer cambio importante en
muchos años en el que las
especificaciones técnicas
fueron publicadas por Intel en
1995 y actualizadas varias
veces desde esa época, la
versión más reciente es la 2.2
