1. CIRCUITO MIXTO
LICEO DEPARTAMENTAL
10-6
LAURA ALZATE
MARIANAGARCES
ISABELLA PALOMINO
SANTIAGO ORREGO
¿Que es un circuito mixto?
Un circuito mixto como lo muestra la imágen es una combinación de varios
elementos conectados tanto en paralelo como en serie, estos pueden colocarse de la
manera que sea siempre y cuando se utilicen los dos diferentes sistemas de
elementos, tanto paralelo como en serie.
Los circuitos mixtos son aquellos que disponen de tres o más operadores eléctricos
y en cuya asociación concurren a la vez los dos sistemas anteriores, en serie y en
paralelo.
En este tipo de circuitos se combinan a la vez los efectos de los circuitos en serie y
en paralelo, por lo que en cada caso habrá que interpretar su funcionamiento

2. No todas las lámparas van a alumbrar igual. La que está en serie será la que más
alumbre, ya que por ella circula toda la intensidad. Al llegar a la bifurcación la
intensidad se divide en dos, una parte para cada lámpara que está en paralelo, por
lo que alumbrarán menos.
Características generales
En un cirtuito de resistencias en paralelo podemos considerar las siguientes
propiedades o características:
-A la parte serie del circuito, se le aplica lo estudiado para los circuitos series.
-A la parte paralelo del circuito, se le aplica lo estudiado para los circuitos en
paralelo.
-A la resistencia equivalente del circuito mixto la llamamos Req.
-Simplificación del circuito
Hay que tener en cuenta que se pueden hacer múltiples combinaciones de
resistencias, tanto en el número de ellas como con el conexionado que se les de.
Vamos a considerar dos tipos de circuitos mixtos:
a) un circuito de dos resistencias en paralelo, conectado en serie con otra
resistencia.
b) un circuito de dos resietencias en serie conectado, en paralelo con otra
resistencia.
a) Veamos este primer tipo:

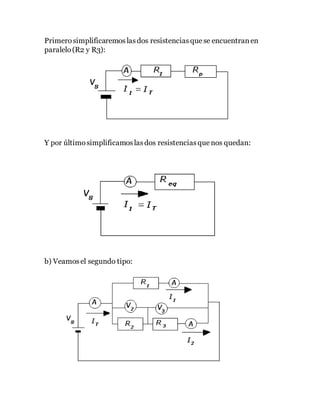

3. Primerosimplificaremoslasdos resistenciasque se encuentranen
paralelo(R2 y R3):
Y por últimosimplificamoslasdos resistenciasque nos quedan:
b) Veamosel segundo tipo:

4. En este casolo primeroque tenemos que hacer es simplificar lasdos
resistenciasenserie (R2 y R3):
Y a continuaciónresolver el paralelo:
Elaboracion circuito mixto
Materiales:
-Triplex 30 cm x 30 cm
-Silicona
-Cable delgado 2 mts
-1 Portapilas de 4 pilas
-1 Interruptor pequeño
-1 Bateria de 4 voltios o 4 pilas de 15 voltios
-4 Bombillos pequeños de 2.2 voltios de 25 amperios con su plafón

5. -Soldadura de estaño
-Pomada de soldadura o colofonia
