Los circuitos en serie son aquellos donde la energía eléctrica solo tiene un camino posible y la corriente es la misma en todos los puntos. Un ejemplo son las luces de un árbol de navidad conectadas en serie, donde si una bombilla falla, todo el circuito deja de funcionar. Los circuitos paralelos conectan los dispositivos de entrada y salida entre sí, resultando en una corriente total igual a la suma de las corrientes individuales y un voltaje igual en todos los elementos. Los circuitos mixtos combinan elementos en serie y paralelo

1. Vivian Trejos
10-1
circuitos eléctricos

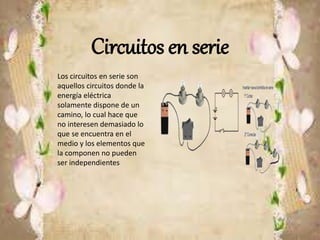

2. Circuitos en serie
Los circuitos en serie son
aquellos circuitos donde la
energía eléctrica
solamente dispone de un
camino, lo cual hace que
no interesen demasiado lo
que se encuentra en el
medio y los elementos que
la componen no pueden
ser independientes

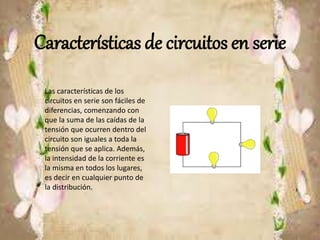

3. Características de circuitos en serie
Las características de los
circuitos en serie son fáciles de
diferencias, comenzando con
que la suma de las caídas de la
tensión que ocurren dentro del
circuito son iguales a toda la
tensión que se aplica. Además,
la intensidad de la corriente es
la misma en todos los lugares,
es decir en cualquier punto de
la distribución.

4. Ejemplos de circuitos en serie
Un ejemplo de los circuitos en serie son sin
duda las luces de los arbolitos de navidad, en
los cuales podemos observar las luces
parpadeantes, todas conectadas a una misma
fuente de electricidad, de manera tal que con
una única fuente todas están bajo la misma
frecuencia.
Lo que este tipo de circuitos tiene de desventaja
es que si uno de los componentes (en este caso
sería una de las luces) se rompe o se saca, todo
el circuito deja de funcionar por eso hoy en día
los circuitos en serie no son los favoritos a la
hora de ser elegidos y se opta mayoritariamente
por circuitos mixtos, formados entre los
circuitos paralelos y los circuitos en serie.

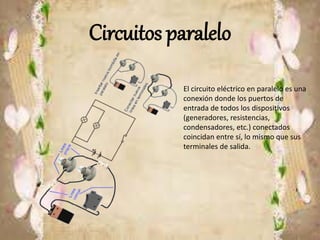

5. Circuitos paralelo
El circuito eléctrico en paralelo es una
conexión donde los puertos de
entrada de todos los dispositivos
(generadores, resistencias,
condensadores, etc.) conectados
coincidan entre sí, lo mismo que sus
terminales de salida.

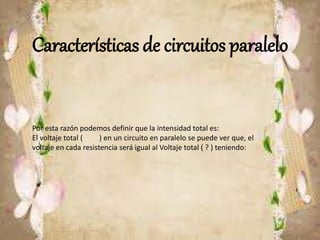

6. Características de circuitos paralelo
Por esta razón podemos definir que la intensidad total es:
El voltaje total ( ) en un circuito en paralelo se puede ver que, el
voltaje en cada resistencia será igual al Voltaje total ( ? ) teniendo:

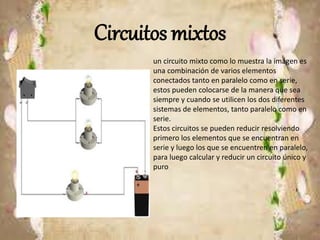

7. Circuitos mixtos
un circuito mixto como lo muestra la imágen es
una combinación de varios elementos
conectados tanto en paralelo como en serie,
estos pueden colocarse de la manera que sea
siempre y cuando se utilicen los dos diferentes
sistemas de elementos, tanto paralelo como en
serie.
Estos circuitos se pueden reducir resolviendo
primero los elementos que se encuentran en
serie y luego los que se encuentren en paralelo,
para luego calcular y reducir un circuito único y
puro
