1. CIRCUITO DE SERIE
ENMANUEL SMITH BARRIOS CABRERA
MAICOL ANDRES MUÑOZ
LIC. GUILLERMO MONDRAGON
TECNOLOGIA
INSTITUCION EDUCATIVA LICEO DEPRATAMENTAL
SANTIAGO DE CALI
2018

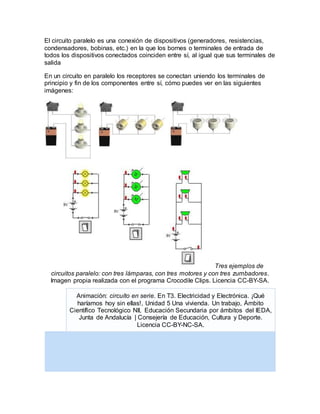

2. El circuito paralelo es una conexión de dispositivos (generadores, resistencias,
condensadores, bobinas, etc.) en la que los bornes o terminales de entrada de
todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de
salida
En un circuito en paralelo los receptores se conectan uniendo los terminales de
principio y fin de los componentes entre sí, cómo puedes ver en las siguientes
imágenes:
Tres ejemplos de
circuitos paralelo: con tres lámparas, con tres motores y con tres zumbadores.
Imagen propia realizada con el programa Crocodile Clips. Licencia CC-BY-SA.
Animación: circuíto en serie. En T3. Electricidad y Electrónica. ¡Qué
haríamos hoy sin ellas!, Unidad 5 Una vivienda. Un trabajo, Ámbito
Científico Tecnológico NII, Educación Secundaria por ámbitos del IEDA,
Junta de Andalucía | Consejería de Educación, Cultura y Deporte.
Licencia CC-BY-NC-SA.

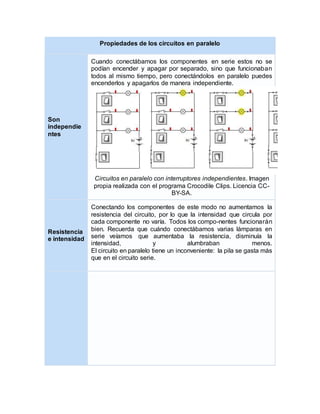

3. Propiedades de los circuitos en paralelo
Son
independie
ntes
Cuando conectábamos los componentes en serie estos no se
podían encender y apagar por separado, sino que funcionaban
todos al mismo tiempo, pero conectándolos en paralelo puedes
encenderlos y apagarlos de manera independiente.
Circuitos en paralelo con interruptores independientes. Imagen
propia realizada con el programa Crocodile Clips. Licencia CC-
BY-SA.
Resistencia
e intensidad
Conectando los componentes de este modo no aumentamos la
resistencia del circuito, por lo que la intensidad que circula por
cada componente no varía. Todos los compo-nentes funcionarán
bien. Recuerda que cuándo conectábamos varias lámparas en
serie veíamos que aumentaba la resistencia, disminuía la
intensidad, y alumbraban menos.
El circuito en paralelo tiene un inconveniente: la pila se gasta más
que en el circuito serie.

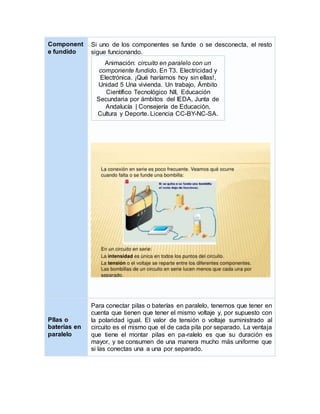

4. Component
e fundido
Si uno de los componentes se funde o se desconecta, el resto
sigue funcionando.
Animación: circuito en paralelo con un
componente fundido. En T3. Electricidad y
Electrónica. ¡Qué haríamos hoy sin ellas!,
Unidad 5 Una vivienda. Un trabajo, Ámbito
Científico Tecnológico NII, Educación
Secundaria por ámbitos del IEDA, Junta de
Andalucía | Consejería de Educación,
Cultura y Deporte. Licencia CC-BY-NC-SA.
PIlas o
baterías en
paralelo
Para conectar pilas o baterías en paralelo, tenemos que tener en
cuenta que tienen que tener el mismo voltaje y, por supuesto con
la polaridad igual. El valor de tensión o voltaje suministrado al
circuito es el mismo que el de cada pila por separado. La ventaja
que tiene el montar pilas en pa-ralelo es que su duración es
mayor, y se consumen de una manera mucho más uniforme que
si las conectas una a una por separado.

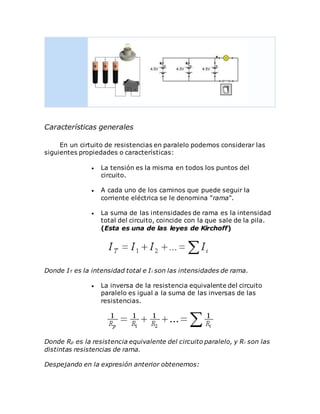

5. Características generales
En un cirtuito de resistencias en paralelo podemos considerar las
siguientes propiedades o características:
 La tensión es la misma en todos los puntos del
circuito.
 A cada uno de los caminos que puede seguir la
corriente eléctrica se le denomina "rama".
 La suma de las intensidades de rama es la intensidad
total del circuito, coincide con la que sale de la pila.
(Esta es una de las leyes de Kirchoff)
Donde IT es la intensidad total e Ii son las intensidades de rama.
 La inversa de la resistencia equivalente del circuito
paralelo es igual a la suma de las inversas de las
resistencias.
Donde Rp es la resistencia equivalente del circuito paralelo, y Ri son las
distintas resistencias de rama.
Despejando en la expresión anterior obtenemos:

6. Si particularizamos para el caso de tener sólo dos resistencias:
 La resistencia equivalente es menor que la menor de
las resistencias del circuito.
 Las intensidades de rama las calculamos con la Ley de
Ohm.
Donde Ii es la intensidad de rama, VS es la tensión de la pila y Ri es la
resistencia de rama.
Dadas estas características, decir que este circuito también recibe
el nombre de divisor de intensidad.
