Divisor de Tensión o Voltaje Explicación y Esquema. Aprende Fácilmente como funciona el divisor de tensión con esquema y explicación fácil de entender.
2. ¿Qué es un Divisor de Tensión?
Es un circuito que divide la tensión de entrada en otras dos
diferentes y más pequeñas.
En electrónica y electricidad se usa para alimentar (proporcionar
tensión de alimentación) a un aparato, con una
tensión más pequeña que la que proporcionan las pilas o baterías
disponibles.
Imagina que queremos alimentar una bombilla a 6V y solo
disponemos de una pila de 10V. ¿Qué haremos?. Pues la respuesta
es muy sencilla: Un divisor de tensión.
3. Circuito Divisor de Tensión
El circuito es muy sencillo, solo necesitamos 2 resistencias y
conectarlas en serie como en el siguiente circuito:
Nota: Si no tienes claro los circuitos en serie, te recomendamos
que antes vayas al siguiente enlace: Circuitos Serie y Paralelo.
Como ves en el circuito del divisor de tensión, al lado del circuito
ya viene una fórmula. ¿De donde sale esa fórmula?
4. Muy sencillo, vamos a demostrarla.
Las dos resistencias están en serie y por lo tanto:
Rt = R1 + Rs
Las intensidades del circuito, al ser en serie serán todas iguales:
Ie o Itotal = I1 = Is
La suma de las tensiones será igual a la tensión total:
Ve = V1 + Vs
Según la ley de ohm V = I x R; por lo que:
V1 = I1 x R1
Vs = Is x Rs
5. Si ponemos estos valores en la fórmula Ve = V1 + Vs; tenemos:
Ve = (I x R1) + (I x Rs) ;
Ve = I x R1 + I x R2; sacando factor común la I tenemos:
Ve = I x (R1 + Rs). Si despejamos de esta fórmula la I tenemos que:
I = Ve / (R1 + Rs). Fórmula importante.
Con todo esto ahora vamos a calcular la tensión de salida con la ley de ohm:
Vs = I x Rs; recuerda que I = Is. Sustituimos en esta fórmula el valor de I por el calculado
anteriormente en la formula en negrita y nos quedará:
Si cambiamos la Ve y la Rs de lugar, la ecuación es la misma,
pero mas bonita:
¡¡¡Demostrada!!!

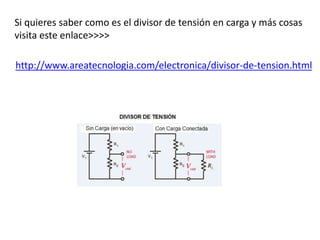

6. Si quieres saber como es el divisor de tensión en carga y más cosas
visita este enlace>>>>
http://www.areatecnologia.com/electronica/divisor-de-tension.html
