Este documento trata sobre señales periódicas, inductancia, capacitancia y desfase de voltaje en corriente alterna. Explica el uso de fasores para dividir ángulos y restar amplitudes. También discute cómo maximizar la potencia activa minimizando el ángulo phi para lograr la máxima transferencia de potencia. Finalmente, realizará cálculos usando un valor medido de resistencia de 10.8 ohmios.

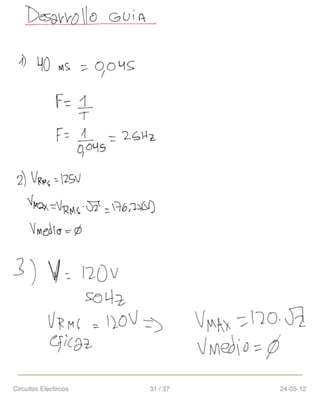

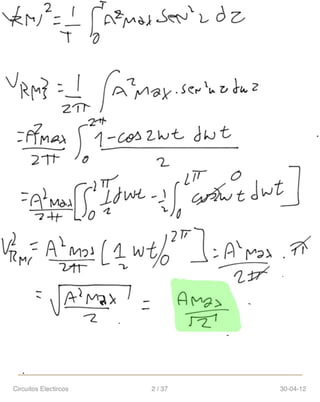

1. Señales periódicas

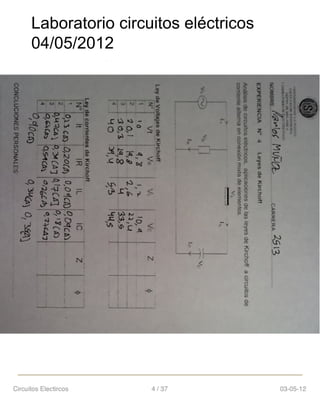

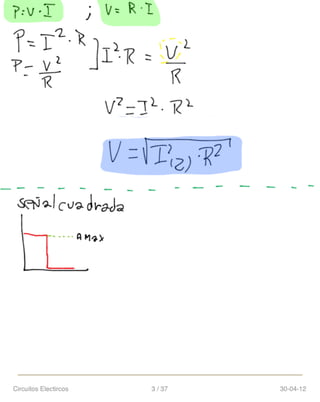

4. Laboratorio circuitos eléctricos
04/05/2012

5. Laboratorio circuitos eléctricos 04/05/2012

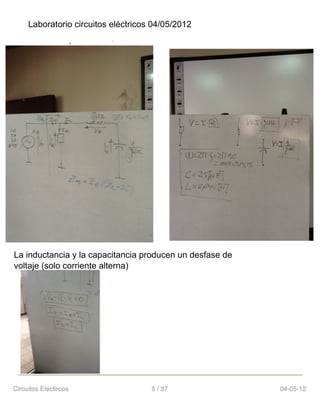

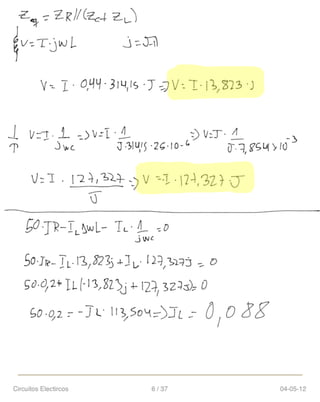

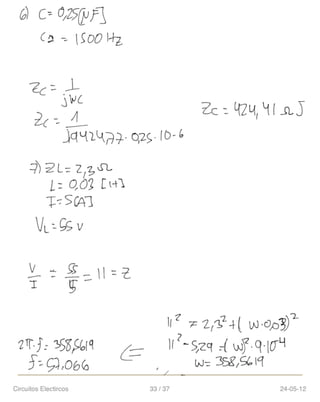

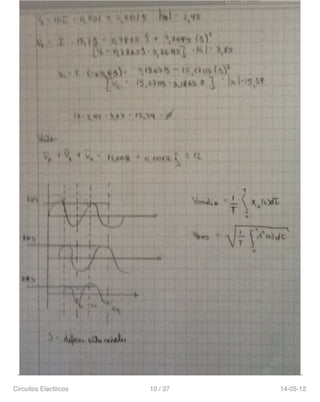

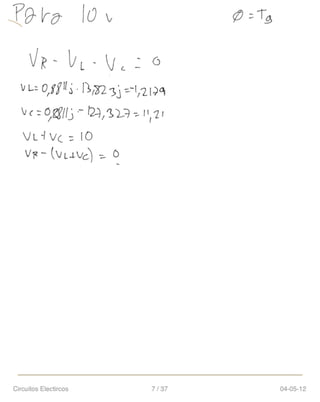

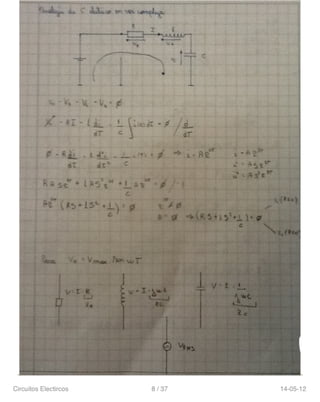

La inductancia y la capacitancia producen un desfase de
voltaje (solo corriente alterna)

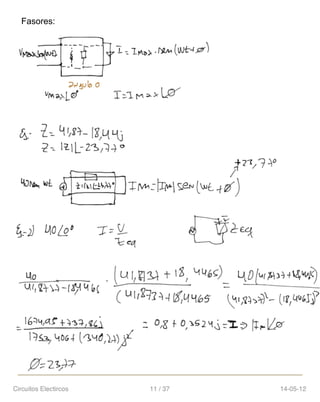

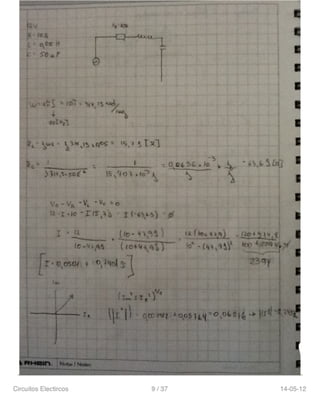

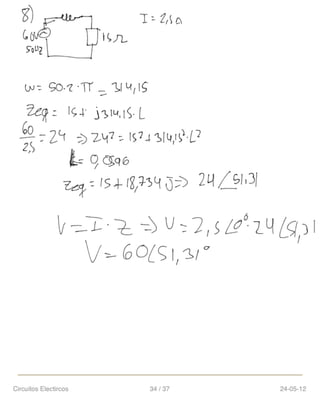

11. Fasores:

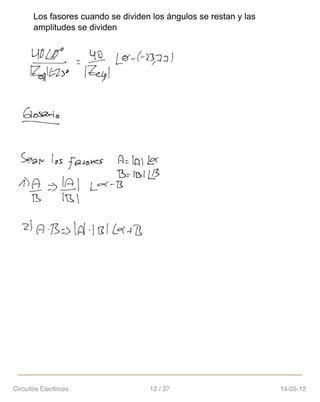

12. Los fasores cuando se dividen los ángulos se restan y las
amplitudes se dividen

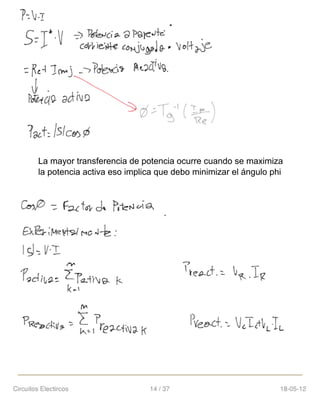

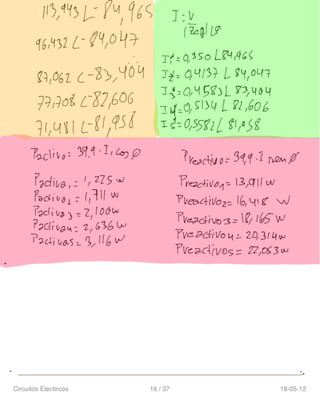

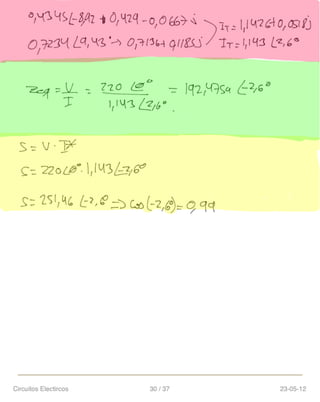

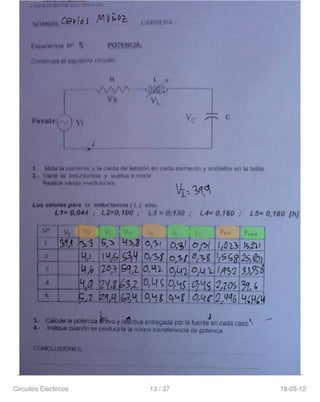

14. La mayor transferencia de potencia ocurre cuando se maximiza
la potencia activa eso implica que debo minimizar el ángulo phi

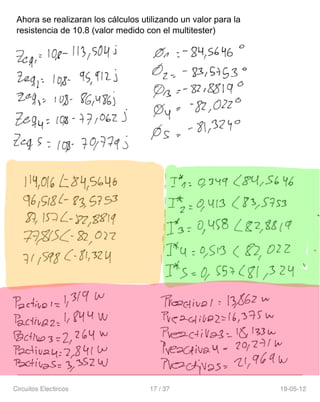

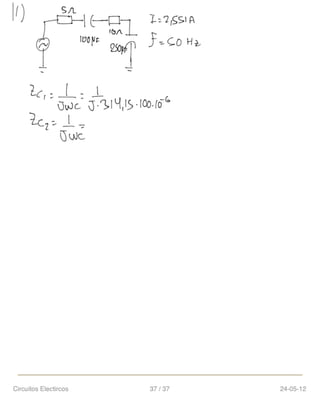

17. Ahora se realizaran los cálculos utilizando un valor para la
resistencia de 10.8 (valor medido con el multitester)

18. Caida de
tension

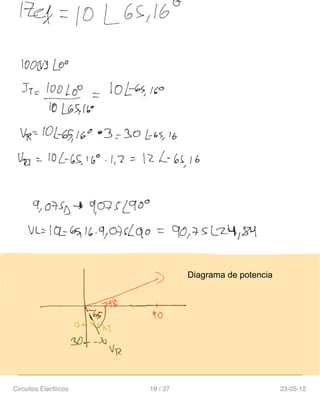

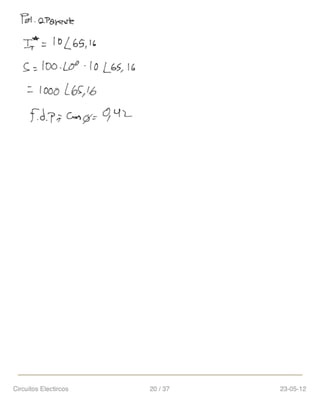

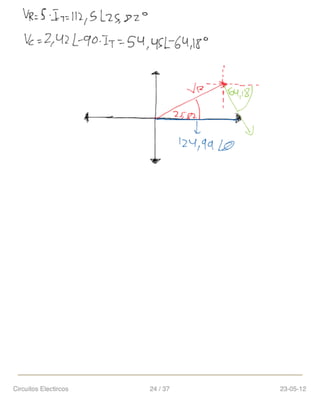

19. Diagrama de potencia

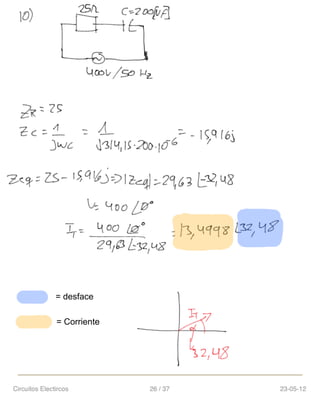

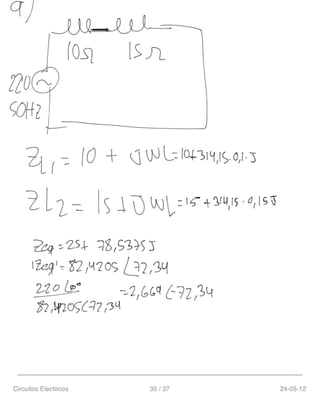

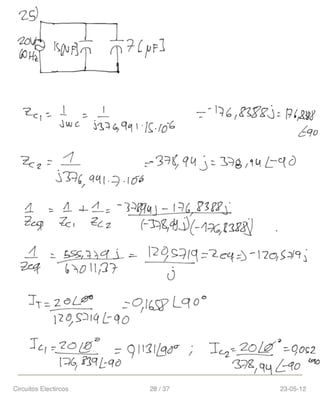

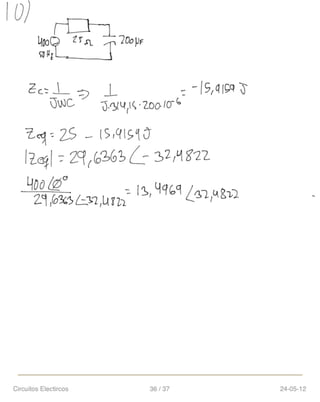

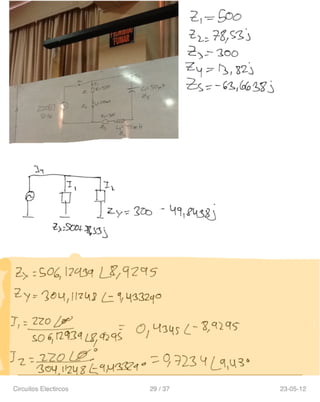

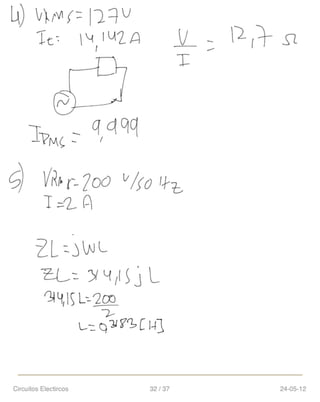

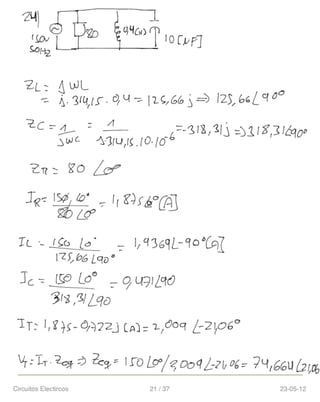

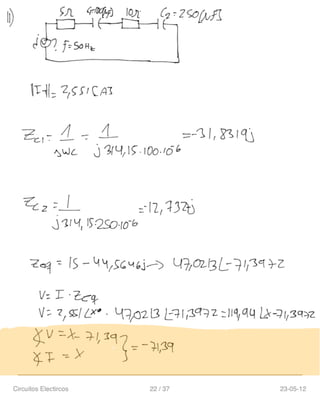

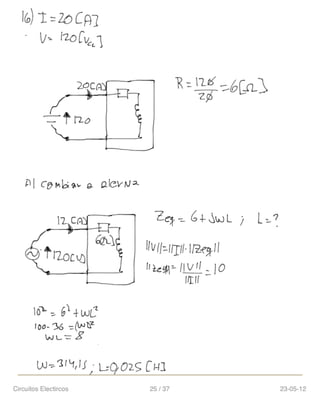

26. = desface
= Corriente
