3. ¿QUÉ ES... LA PLACA BASE?
La "placa base" (mainboard), o "placa madre" (motherboard), es el
elemento principal de todo ordenador, en el que se encuentran o al
que se conectan todos los demás aparatos y dispositivos.
Físicamente, se trata de una "oblea" de material sintético, sobre la
cual existe un circuito electrónico que conecta diversos elementos
que se encuentran anclados sobre ella; los principales son:
El microprocesador, "pinchado" en un elemento llamado zócalo;
La memoria, generalmente en forma de módulos;
Los slots o ranuras de expansión donde se conectan las tarjetas;
Conectores de alimentación de Energía
Diversos chips de control, entre ellos la BIOS.
Una placa base moderna y típica ofrece un aspecto similar al
siguiente:

4. DIAGRAMA PICTORICO

5. DIAGRAMA REAL

6. PLACAS MADRES O MOTHERBOARD
Cada fabricante tendrá alrededor de unos 500 a 1000 modelos de
tarjetas madres aproximadamente.
Y hay un monton de fabricantes (Gigabyte, Asus, Soyo, PcChips,
Foxconn, Biostar, XFX, Asus, Abit, Epox, ECS, MSI, Tyan, DFI, VIA
Eligruop...
“Esas 16 marcas que cité ya llevaría fácil mas de 10,000 modelos
de tarjetas”

7. PROCESADORES
Microprocesador informático o simplemente procesador, un
circuito integrado que contiene todos los elementos de la CPU.
CPU, el elemento que interpreta las instrucciones y procesa los
datos de los programas de computadora.
Microprocesador= Pequeños Procesador
CPU= UNIDAD CENTRAL DE PROCESOS
Ambos se refieren a lo mismo

8. PROCESADORES
El microprocesador (o simplemente procesador) es el circuito
integrado central y más complejo de un sistema informático; a
modo de ilustración, se le suele asociar por analogía como el
«cerebro» de un computador.
Es un circuito integrado constituido por millones de componentes
electrónicos. Constituye la unidad central de procesamiento (CPU)
de un PC catalogado como microcomputador.

9. PROCESADORES
Durante más de 10 años consistió en un rectángulo o cuadrado
donde el "micro", una pastilla de plástico negro con patitas, se
introducía con mayor o menor facilidad; la aparición de los
Pentium II cambió un poco este panorama, introduciendo los
conectores en forma de ranura (slot).
El Pentium II es un microprocesador con arquitectura x86 diseñado
por Intel, introducido en el mercado el 7 de mayo de 1997. Está
basado en una versión modificada del núcleo P6, usado por
primera vez en el Intel Pentium Pro.
Los tipos más comunes de zócalo, o socket, como dicen los
anglosajones:

10. PROCESADORES
El zócalo (socket en inglés) es un sistema electromecánico de
soporte y conexión eléctrica, instalado en la placa base, que se usa
para fijar y conectar un microprocesador.

11. PROCESADORES
PGA: son el modelo clásico, usado en el 386 y muchos 486; consiste
en un cuadrado de conectores en forma de agujero donde se
insertan las patitas del chip por pura presión. Según el chip, tiene
más o menos agujeritos.
Socket A (462): utilizado únicamente por los más recientes AMD K7
Athlon y por los AMD Duron.
Socket 423: utilizado únicamente por los intel Pentium 4.

12. SOCKET DE PROCESADORES
AMD
Socket 462
Socket F
Socket 939
Socket 940
Socket AM2
Socket AM2+
Socket AM3
Socket FM1
Intel
Socket 423
Socket 370
Socket 478
Socket 775
Socket 1155
Socket 1156
Socket 1366
Socket 2011

13. SOCKET DE PROCESADORES
AMD
Socket 462
AMD
Athlon XP

14. SOCKET DE PROCESADORES
AMD
Socket F
AMD
Socket F

15. SOCKET DE PROCESADORES
AMD
Socket 939
AMD
Socket 939

16. SOCKET DE PROCESADORES
AMD
Socket 940
Opteron:
Socket 940

17. SOCKET DE PROCESADORES
AMD
Socket AM2
AMD
Phenom II

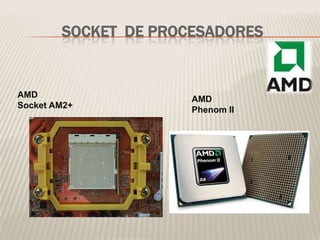

18. SOCKET DE PROCESADORES
AMD
Socket AM2+
AMD
Phenom II

19. SOCKET DE PROCESADORES
AMD
Socket AM3
AMD
Athlon II X2 250

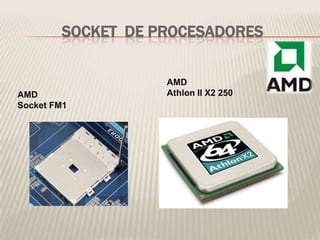

20. SOCKET DE PROCESADORES
AMD
Socket FM1
AMD
Athlon II X2 250

21. SOCKET DE PROCESADORES
Intel
Socket 423
Intel
Pentiun 4

22. SOCKET DE PROCESADORES
Intel
Socket 370
Intel
Celeron

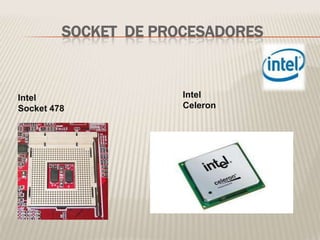

23. SOCKET DE PROCESADORES
Intel
Socket 478
Intel
Celeron

24. SOCKET DE PROCESADORES
Intel
Socket 775
Intel
Core 2 Duo

25. SOCKET DE PROCESADORES
Intel
Socket 1155
Intel
Core i3

26. SOCKET DE PROCESADORES
Intel
Socket 1156
Intel
Core i5 / i7

27. SOCKET DE PROCESADORES
Intel
Socket 1366
Intel
i7 Xenon 5600

28. SOCKET DE PROCESADORES
Intel
Socket 2011

29. MEMORIA RAM
La memoria RAM (Random Access Memory o memoria de acceso
aleatorio) es un tipo de memoria que utilizan los ordenadores para
almacenar los datos y programas a los que necesita tener un rápido
acceso.
2 características Principales de la memorias Ram son :
Velocidad= Mhz = Megahertz = Megahercio y “Ghz”
Capacidad=Mb = Megabytes = Megabites y “Gb”

30. TIPO DE MEMORIA
Los módulos en formato DIMM, son memorias que forman un solo
banco de memoria cada una. Los módulos DIMM poseen un total de
168 pinnes. Además de ser de mayores dimensiones que los
módulos SIMM (130x25mm), estos módulos poseen una segunda
muesca que evita confusiones.

31. TIPO DE MEMORIA
DDR SDRAM
Se presenta en módulos DDR de 184 contactos en el caso de
ordenador de escritorio y en módulos de 144 contactos para los
ordenadores portátiles. Los tipos disponibles son:
PC2100 o DDR 266: funciona a un máx de 266 MHz.
PC2700 o DDR 333: funciona a un máx de 333 MHz.
PC3200 o DDR 400: funciona a un máx de 400 MHz

32. TIPO DE MEMORIA
DDR2
Las memorias DDR 2 son una mejora de las memorias DDR (Double
Data Rate), que permiten que los búferes de entrada/salida trabajen
al doble de la frecuencia del núcleo, permitiendo que durante cada
ciclo de reloj se realicen cuatro transferencias. Se presentan en
módulos DIMM de 240 contactos. Los tipos disponibles son:
PC2-4200 o DDR2-533: funciona a un máx de 533 MHz.
PC2-5300 o DDR2-667: funciona a un máx de 667 MHz.
PC2-6400 o DDR2-800: funciona a un máx de 800 MHz.
PC2-8600 o DDR2-1066: funciona a un máx de 1066 MHz.
PC2-9000 o DDR2-1200: funciona a un máx de 1200 MHz

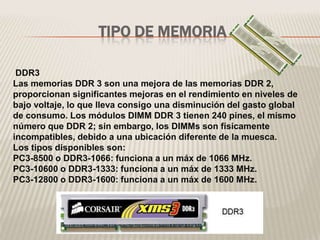

33. TIPO DE MEMORIA
DDR3
Las memorias DDR 3 son una mejora de las memorias DDR 2,
proporcionan significantes mejoras en el rendimiento en niveles de
bajo voltaje, lo que lleva consigo una disminución del gasto global
de consumo. Los módulos DIMM DDR 3 tienen 240 pines, el mismo
número que DDR 2; sin embargo, los DIMMs son físicamente
incompatibles, debido a una ubicación diferente de la muesca.
Los tipos disponibles son:
PC3-8500 o DDR3-1066: funciona a un máx de 1066 MHz.
PC3-10600 o DDR3-1333: funciona a un máx de 1333 MHz.
PC3-12800 o DDR3-1600: funciona a un máx de 1600 MHz.

34. TIPO DE MEMORIA
Resumen de las Ram
Las capacidades de las distintas tarjetas RAM han variado, desde
128 KB de las SIMM de 30 pinnes a 4 GB de las DDR3.
De acuerdo a cada Fabricante

35. BIOS
Todos los PC tienen una BIOS aunque pase inadvertida para la
mayoría de los usuarios. Pero, ¿qué es la BIOS en definitiva?
BIOS son las siglas de Basic Input Output System.
Es un tipo de firmware que localiza y prepara los componentes
electrónicos o periféricos de una máquina, para comunicarlos con
algún sistema operativo que la gobernará.
Las configuraciones de la BIOS no se borran al apagar el PC porque
se almacenan en un chip de memoria especial: la CMOS. Esa
memoria se mantiene con una pequeña pila. La CMOS consume tan
poca energía que lo normal es no tener que cambiar su pila en toda
la vida de la computadora.

36. BIOS

37. BIOS
Además de ordenar que se cargue Windows u otro sistema
operativo, la BIOS tiene más tareas fundamentales:
Chequearse a sí misma. Y mostrar información sobre el tipo y
versión de BIOS y la clase y velocidad de la CPU.
Comprobar la cantidad e integridad de la memoria RAM del sistema.
Detectar e inicializar componentes y dispositivos del equipo:
teclado, ratón, tarjeta gráfica, disco duro, etc.
Activar otras BIOS específicas, como la de la gráfica.
Cargar configuraciones variadas (la hora, por ejemplo).
Establecer desde qué unidades puede arrancar el PC (disco duro,
CD, USB, etc.).

38. DISCO DUROS HDD
Un disco duro o disco rígido (en inglés Hard Disk Drive, HDD) es
un dispositivo de almacenamiento de datos no volátil que emplea un
sistema de grabación magnética para almacenar datos digitales.
Se compone de uno o más platos o discos rígidos, unidos por un
mismo eje que gira a gran velocidad dentro de una caja metálica
sellada.
Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de
lectura/escritura que flota sobre una delgada lámina de aire generada
por la rotación de los discos.

39. DISCO DUROS HDD

40. DISCO DUROS HDD

41. DISCO DUROS HDD
Tipos
IDE

42. DISCO DUROS HDD
Tipos
Corra o Cable IDE
Los cables IDE son cables de tipo plano formados por cuarenta
hilos, uno de sus extremos va marcado con una señal (cubierta
longitudinal del hilo en color rojo o azul) que indica el extremo por el
que deberán empezar a contarse los pines o patillas que hay en el
conector IDE, o sea cual es pin número 1 del cable.

43. DISCO DUROS HDD
Tipos
Corra o Cable IDE
Configuración

44. DISCO DUROS HDD
Tipos
Cable o Corea ATA / SATA
Serial ATA es el nuevo estándar de conexión de discos duros. Hasta
hace relativamente poco tiempo, en el mercado del consumo se
hacía uso del puerto IDE en los estándares ATA (también llamado
Pararell ATA) .
Aquí no es necesaria la configuración Master/Slave tradicional como
en la IDE, ya que las unidades SATA conectan una por puerto,
indicándose en el Setup tan sólo cual es el SATA al que se debe
dirigir en primer lugar el orden de arranque (Boot secuence).

45. DISCO DUROS HDD
Tipos
Cable o Corea ATA / SATA
Configuración

46. DISCO DUROS HDD
Tipos
Cable o Corea IDE ATA / SATA

47. DISCO DUROS HDD
Fabricantes de HDD:

48. DISCO DUROS HDD
Capacidades
Actualmente GB=Gigabyte
Van desde TB= Terabyte
20GB
40 GB
80GB
120 GB
160 GB
250 GB
320 GB
500 GB
1TB = 1000 GB
1.5 TB
2 TB

49. UNIDAD DE CD Y DVD ROM
CD-Memoria de Solo Lectura MB= Megabyte
DVD-Memoria de Solo Lectura
CD-RW Memoria de Lectura Y Escritura
DVD-RW Memoria de Lectura Y Escritura
Capacidad de un Cd es de 700 MB
Capacidad de un DVD es de 4.7 GB

50. FUENTE DE PODER
Desde el inicio de la creación de los ordenadores, estos requirieron
de una fuente de energía que les pueda dar la posibilidad de
encenderse para cada una de las operaciones a las que se le ha
dedicado a cada equipo, fuente de energía que se la obtiene a partir
de una fuente de poder.

51. FUENTE DE PODER
La función básica de la fuente de poder consiste en convertir el tipo
de energía disponible en la toma de corriente de pared a aquellos
que sea utilizable por los circuitos de la computadora.
Convierte la tensión alterna de la red industrial en una tensión casi
continua. Para esto consta de un rectificador, fusibles y otros
componentes que le permiten recibir la electricidad, regularla,
filtrarla y adaptarla a las necesidades de la computadora.

52. FUENTE DE PODER
Fuente de poder AT: Se caracteriza porque es análogo para encender
y apagar, es decir se debe pulsar el botón de encendido de la CPU y
volverlo a pulsar para apagarla cuando Windows muestre el
mensaje "AHORA PUEDE APAGAR SU EQUIPO".
Fuente de Poder ATX: Se caracteriza porque es Digital para encender
y apagar, es decir se debe pulsar el botón de encendido de la CPU
para encenderla y cuando queramos apagar el equipo le ordenamos
al computador que se apague desde Windows y el equipo se apaga
sin necesidad de pulsar botones manualmente. Son los más
comunes en dañarse porque son más delicados.
ATX = Actualmente la mas común

53. FUENTE DE PODER
Conectores de la Fuente de Poder
ATX

54. FUENTE DE PODER
Conectores de la Fuente de Poder
ATX
