HARDWARE

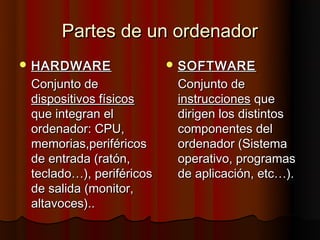

Partes de un ordenador
 HARDWARE                 SOFTWARE

 Conjunto de               Conjunto de
 dispositivos físicos      instrucciones que
 que integran el           dirigen los distintos
 ordenador: CPU,           componentes del
 memorias,periféricos      ordenador (Sistema
 de entrada (ratón,        operativo, programas
 teclado…), periféricos    de aplicación, etc…).
 de salida (monitor,
 altavoces)..

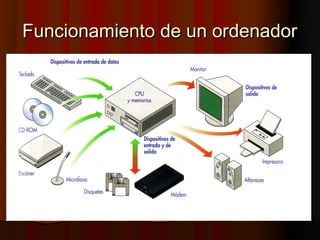

Funcionamiento de un ordenador

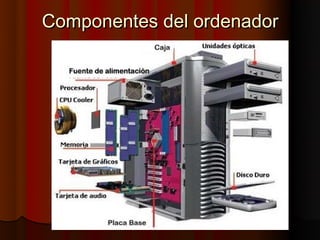

Componentes del ordenador

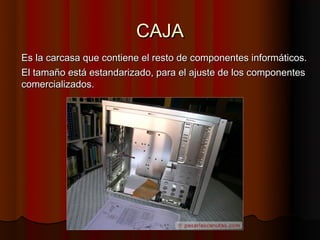

CAJA
Es la carcasa que contiene el resto de componentes informáticos.
El tamaño está estandarizado, para el ajuste de los componentes
comercializados.

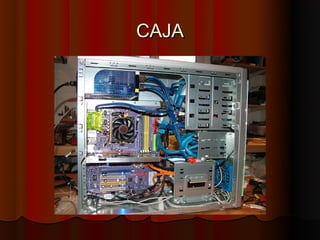

CAJA

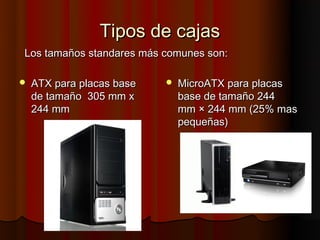

Tipos de cajas
Los tamaños standares más comunes son:

   ATX para placas base      MicroATX para placas
    de tamaño  305 mm x        base de tamaño 244
    244 mm                     mm × 244 mm (25% mas
                               pequeñas)

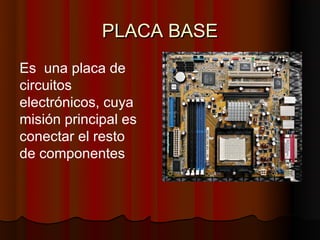

PLACA BASE
Es una placa de
circuitos
electrónicos, cuya
misión principal es
conectar el resto
de componentes

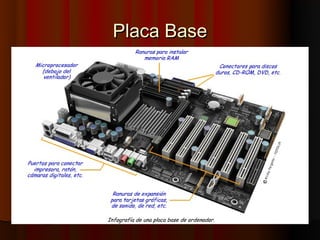

Placa Base

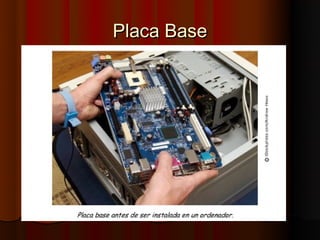

Placa Base

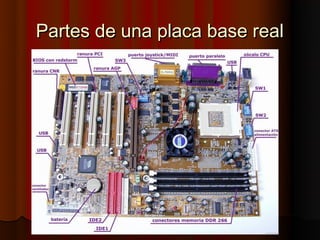

Partes de una placa base real

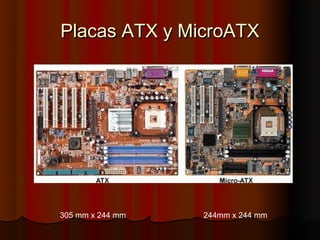

Placas ATX y MicroATX




305 mm x 244 mm   244mm x 244 mm

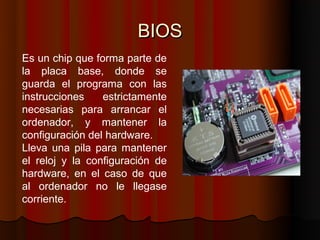

BIOS
Es un chip que forma parte de
la placa base, donde se
guarda el programa con las
instrucciones    estrictamente
necesarias para arrancar el
ordenador, y mantener la
configuración del hardware.
Lleva una pila para mantener
el reloj y la configuración de
hardware, en el caso de que
al ordenador no le llegase
corriente.

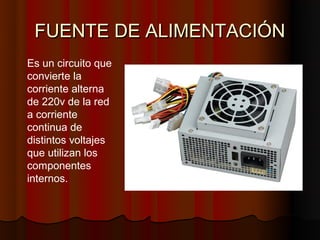

FUENTE DE ALIMENTACIÓN
Es un circuito que
convierte la
corriente alterna
de 220v de la red
a corriente
continua de
distintos voltajes
que utilizan los
componentes
internos.
Fuente de alimentación

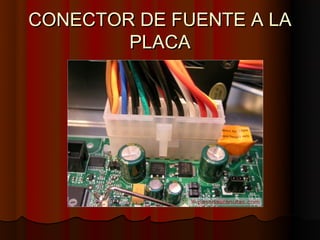

CONECTOR DE FUENTE A LA
        PLACA

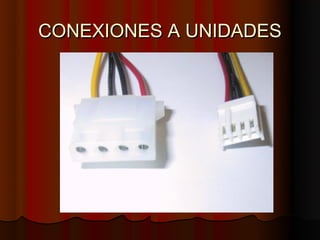

CONEXIONES A UNIDADES

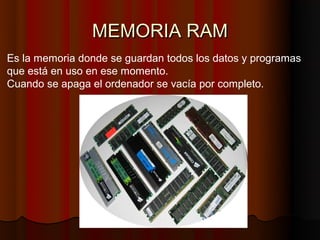

MEMORIA RAM
Es la memoria donde se guardan todos los datos y programas
que está en uso en ese momento.
Cuando se apaga el ordenador se vacía por completo.

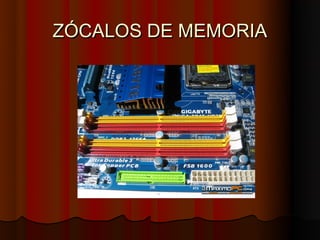

ZÓCALOS DE MEMORIA

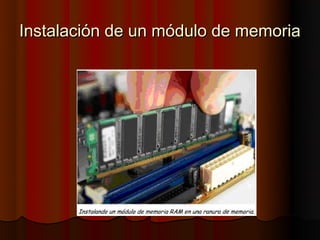

Instalación de un módulo de memoria

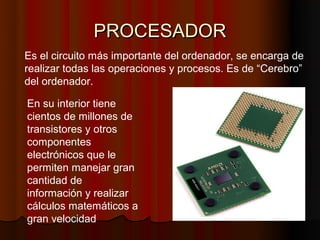

PROCESADOR
Es el circuito más importante del ordenador, se encarga de
realizar todas las operaciones y procesos. Es de “Cerebro”
del ordenador.

En su interior tiene
cientos de millones de
transistores y otros
componentes
electrónicos que le
permiten manejar gran
cantidad de
información y realizar
cálculos matemáticos a
gran velocidad
PROCESADOR
El chip está recubierto por un capa de cerámica que lo
protege. En su parte inferior dispone de cientos de patas, o
pines, que sirven para conectarlo con el resto de
componentes del ordenador.

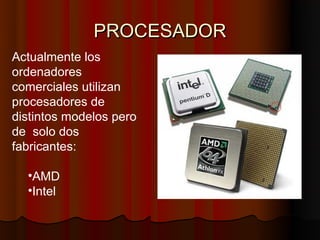

PROCESADOR
Actualmente los
ordenadores
comerciales utilizan
procesadores de
distintos modelos pero
de solo dos
fabricantes:

  •AMD
  •Intel

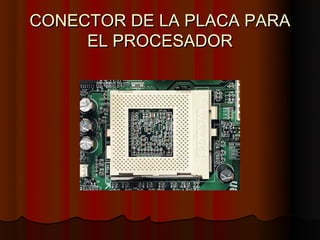

CONECTOR DE LA PLACA PARA
     EL PROCESADOR

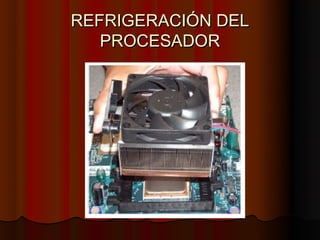

REFRIGERACIÓN DEL
             PROCESADOR
Es de tamaño bastante pequeño y se calienta con el uso ,
por lo que requiere refrigeración.

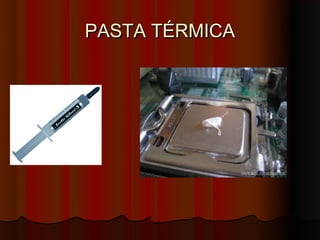

PASTA TÉRMICA
REFRIGERACIÓN DEL
   PROCESADOR

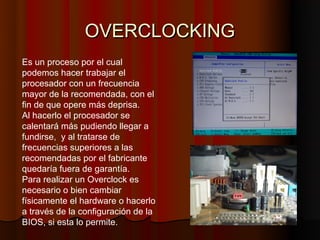

OVERCLOCKING
Es un proceso por el cual
podemos hacer trabajar el
procesador con un frecuencia
mayor de la recomendada, con el
fin de que opere más deprisa.
Al hacerlo el procesador se
calentará más pudiendo llegar a
fundirse, y al tratarse de
frecuencias superiores a las
recomendadas por el fabricante
quedaría fuera de garantía.
Para realizar un Overclock es
necesario o bien cambiar
físicamente el hardware o hacerlo
a través de la configuración de la
BIOS, si esta lo permite.

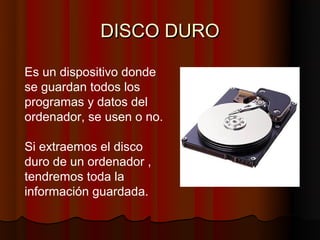

DISCO DURO

Es un dispositivo donde
se guardan todos los
programas y datos del
ordenador, se usen o no.

Si extraemos el disco
duro de un ordenador ,
tendremos toda la
información guardada.

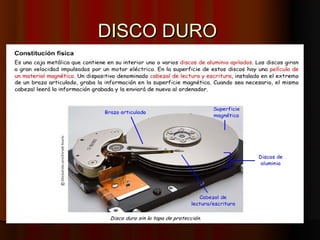

DISCO DURO
Características del disco duro
Capacidad                             Velocidad de acceso

   Es la cantidad de información        Es lo que se tarda en
    que pueden almacenar los              recuperar los datos grabados.
    distintos dispositivos.
                                         Hoy en día el disco duro es el
   En la actualidad existen discos       medio de almacenamiento
    duros que disponen de una             masivo más rápido
    capacidad de almacenamiento
    de hasta 2 TB. Hasta el
    momento, la capacidad se ha
    multiplicado por diez cada
    cinco años y no se prevé que
    deje de aumentar.

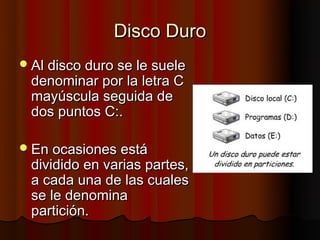

Disco Duro
 Al disco duro se le suele
 denominar por la letra C
 mayúscula seguida de
 dos puntos C:.

 En ocasiones está
 dividido en varias partes,
 a cada una de las cuales
 se le denomina
 partición.

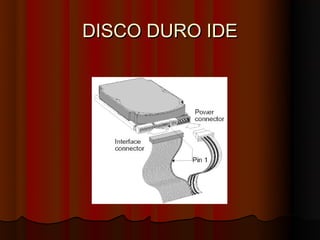

DISCO DURO IDE

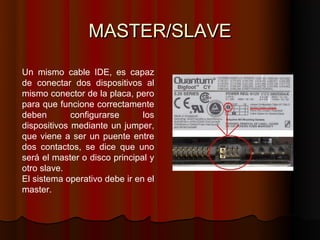

MASTER/SLAVE

Un mismo cable IDE, es capaz
de conectar dos dispositivos al
mismo conector de la placa, pero
para que funcione correctamente
deben        configurarse      los
dispositivos mediante un jumper,
que viene a ser un puente entre
dos contactos, se dice que uno
será el master o disco principal y
otro slave.
El sistema operativo debe ir en el
master.

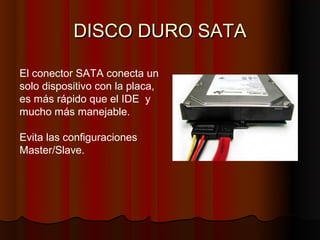

DISCO DURO SATA

El conector SATA conecta un
solo dispositivo con la placa,
es más rápido que el IDE y
mucho más manejable.

Evita las configuraciones
Master/Slave.

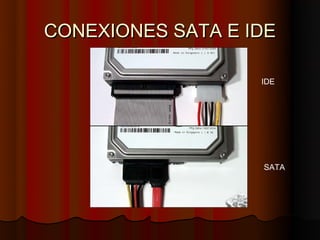

CONEXIONES SATA E IDE

                   IDE




                   SATA
CABLES SATA E IDE




    IDE    SATA

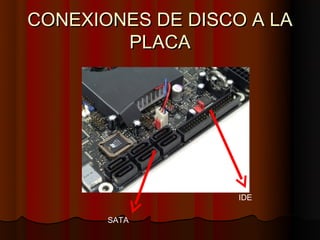

CONEXIONES DE DISCO A LA
        PLACA




                   IDE

       SATA

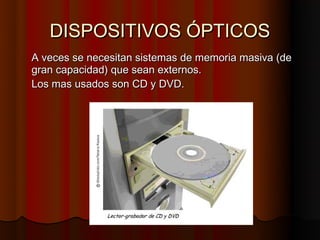

DISPOSITIVOS ÓPTICOS
A veces se necesitan sistemas de memoria masiva (de
gran capacidad) que sean externos.
Los mas usados son CD y DVD.

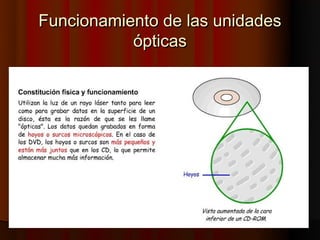

Funcionamiento de las unidades
           ópticas

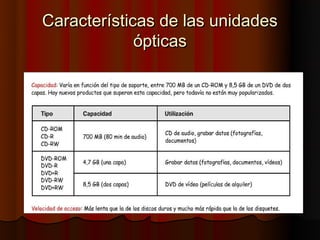

Características de las unidades
             ópticas

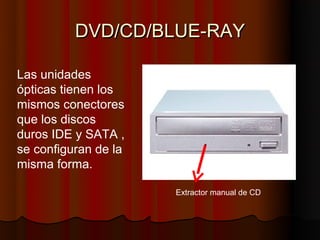

DVD/CD/BLUE-RAY

Las unidades
ópticas tienen los
mismos conectores
que los discos
duros IDE y SATA ,
se configuran de la
misma forma.

                      Extractor manual de CD

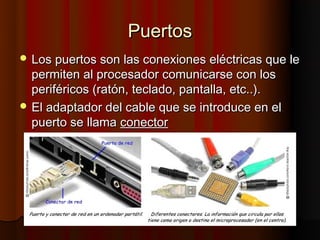

Puertos
 Los puertos son las conexiones eléctricas que le
  permiten al procesador comunicarse con los
  periféricos (ratón, teclado, pantalla, etc..).
 El adaptador del cable que se introduce en el
  puerto se llama conector

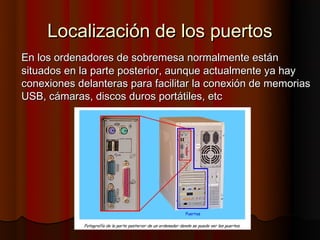

Localización de los puertos
En los ordenadores de sobremesa normalmente están
situados en la parte posterior, aunque actualmente ya hay
conexiones delanteras para facilitar la conexión de memorias
USB, cámaras, discos duros portátiles, etc

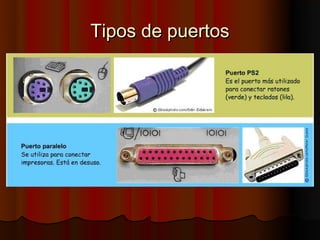

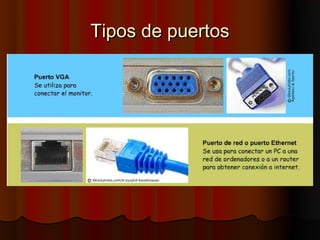

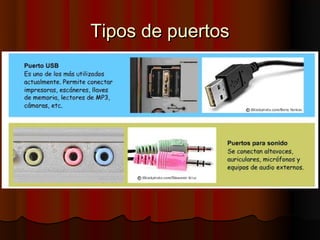

Tipos de puertos
Tipos de puertos
Tipos de puertos

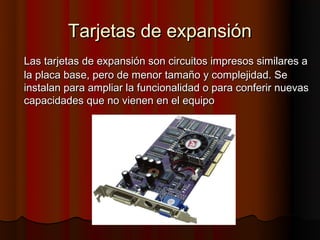

Tarjetas de expansión
Las tarjetas de expansión son circuitos impresos similares a
la placa base, pero de menor tamaño y complejidad. Se
instalan para ampliar la funcionalidad o para conferir nuevas
capacidades que no vienen en el equipo

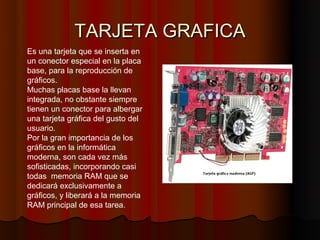

TARJETA GRAFICA
Es una tarjeta que se inserta en
un conector especial en la placa
base, para la reproducción de
gráficos.
Muchas placas base la llevan
integrada, no obstante siempre
tienen un conector para albergar
una tarjeta gráfica del gusto del
usuario.
Por la gran importancia de los
gráficos en la informática
moderna, son cada vez más
sofisticadas, incorporando casi
todas memoria RAM que se
dedicará exclusivamente a
gráficos, y liberará a la memoria
RAM principal de esa tarea.

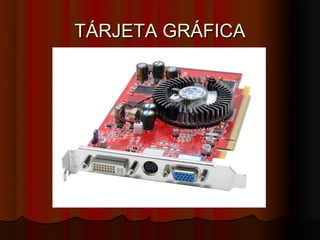

TÁRJETA GRÁFICA

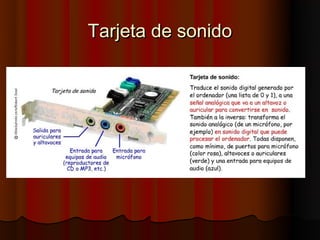

Tarjeta de sonido

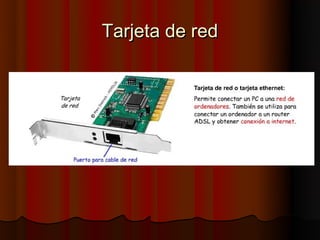

Tarjeta de red

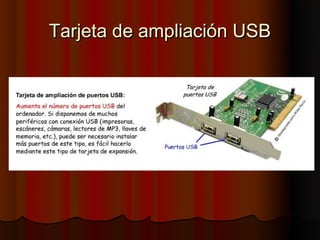

Tarjeta de ampliación USB
