1. REDES DE COMPUTADORAS
Alumno: Santiago Builes Mateus
grado: 11-2

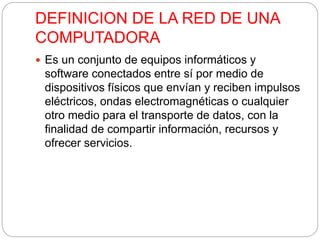

2. DEFINICION DE LA RED DE UNA
COMPUTADORA
 Es un conjunto de equipos informáticos y
software conectados entre sí por medio de
dispositivos físicos que envían y reciben impulsos
eléctricos, ondas electromagnéticas o cualquier
otro medio para el transporte de datos, con la
finalidad de compartir información, recursos y
ofrecer servicios.

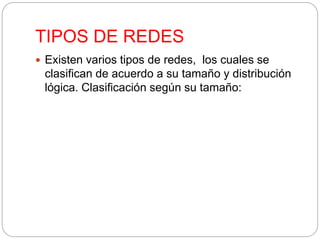

3. TIPOS DE REDES
 Existen varios tipos de redes, los cuales se
clasifican de acuerdo a su tamaño y distribución
lógica. Clasificación según su tamaño:

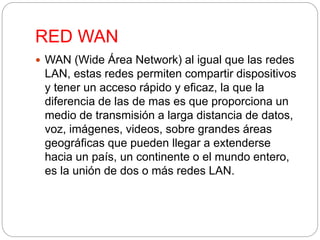

4. RED WAN
 WAN (Wide Área Network) al igual que las redes
LAN, estas redes permiten compartir dispositivos
y tener un acceso rápido y eficaz, la que la
diferencia de las de mas es que proporciona un
medio de transmisión a larga distancia de datos,
voz, imágenes, videos, sobre grandes áreas
geográficas que pueden llegar a extenderse
hacia un país, un continente o el mundo entero,
es la unión de dos o más redes LAN.

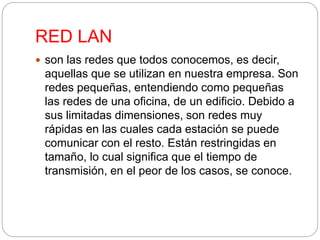

5. RED LAN
 son las redes que todos conocemos, es decir,
aquellas que se utilizan en nuestra empresa. Son
redes pequeñas, entendiendo como pequeñas
las redes de una oficina, de un edificio. Debido a
sus limitadas dimensiones, son redes muy
rápidas en las cuales cada estación se puede
comunicar con el resto. Están restringidas en
tamaño, lo cual significa que el tiempo de
transmisión, en el peor de los casos, se conoce.

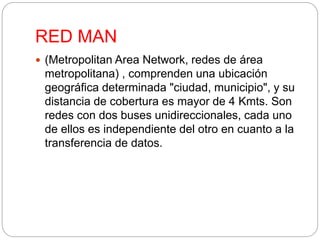

6. RED MAN
 (Metropolitan Area Network, redes de área
metropolitana) , comprenden una ubicación
geográfica determinada "ciudad, municipio", y su
distancia de cobertura es mayor de 4 Kmts. Son
redes con dos buses unidireccionales, cada uno
de ellos es independiente del otro en cuanto a la
transferencia de datos.

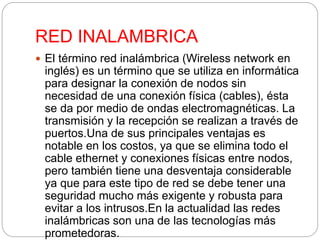

7. RED INALAMBRICA
 El término red inalámbrica (Wireless network en
inglés) es un término que se utiliza en informática
para designar la conexión de nodos sin
necesidad de una conexión física (cables), ésta
se da por medio de ondas electromagnéticas. La
transmisión y la recepción se realizan a través de
puertos.Una de sus principales ventajas es
notable en los costos, ya que se elimina todo el
cable ethernet y conexiones físicas entre nodos,
pero también tiene una desventaja considerable
ya que para este tipo de red se debe tener una
seguridad mucho más exigente y robusta para
evitar a los intrusos.En la actualidad las redes
inalámbricas son una de las tecnologías más
prometedoras.

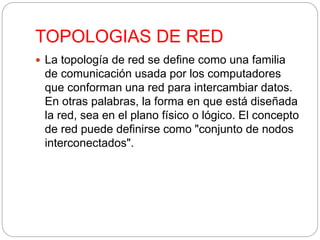

8. TOPOLOGIAS DE RED
 La topología de red se define como una familia
de comunicación usada por los computadores
que conforman una red para intercambiar datos.
En otras palabras, la forma en que está diseñada
la red, sea en el plano físico o lógico. El concepto
de red puede definirse como "conjunto de nodos
interconectados".

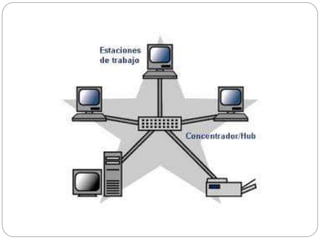

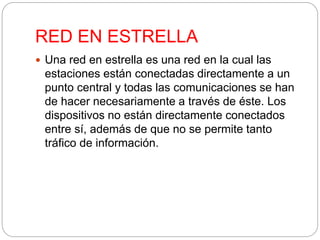

10. RED EN ESTRELLA
 Una red en estrella es una red en la cual las
estaciones están conectadas directamente a un
punto central y todas las comunicaciones se han
de hacer necesariamente a través de éste. Los
dispositivos no están directamente conectados
entre sí, además de que no se permite tanto
tráfico de información.

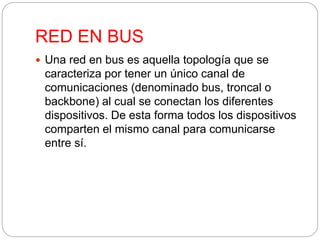

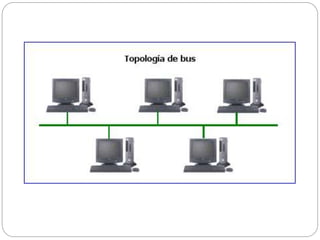

12. RED EN BUS
 Una red en bus es aquella topología que se
caracteriza por tener un único canal de
comunicaciones (denominado bus, troncal o
backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los dispositivos
comparten el mismo canal para comunicarse
entre sí.

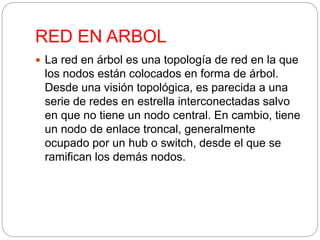

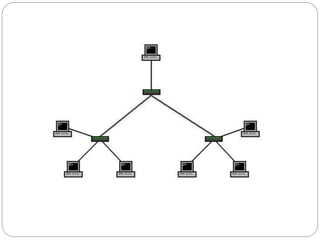

14. RED EN ARBOL
 La red en árbol es una topología de red en la que
los nodos están colocados en forma de árbol.
Desde una visión topológica, es parecida a una
serie de redes en estrella interconectadas salvo
en que no tiene un nodo central. En cambio, tiene
un nodo de enlace troncal, generalmente
ocupado por un hub o switch, desde el que se
ramifican los demás nodos.

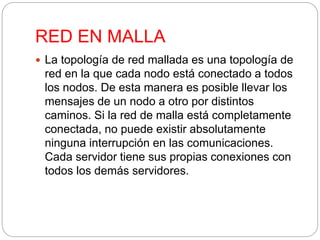

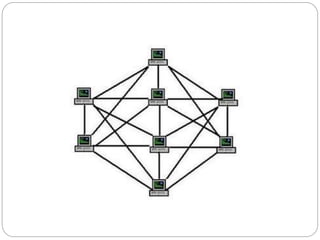

16. RED EN MALLA
 La topología de red mallada es una topología de
red en la que cada nodo está conectado a todos
los nodos. De esta manera es posible llevar los
mensajes de un nodo a otro por distintos
caminos. Si la red de malla está completamente
conectada, no puede existir absolutamente
ninguna interrupción en las comunicaciones.
Cada servidor tiene sus propias conexiones con
todos los demás servidores.

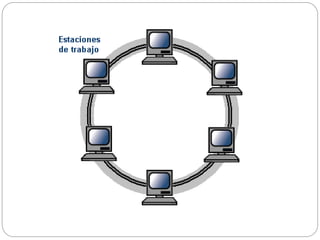

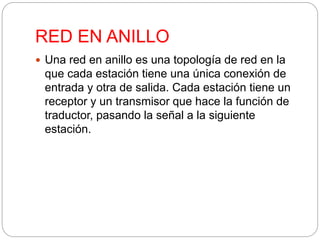

18. RED EN ANILLO
 Una red en anillo es una topología de red en la
que cada estación tiene una única conexión de
entrada y otra de salida. Cada estación tiene un
receptor y un transmisor que hace la función de
traductor, pasando la señal a la siguiente
estación.

20. COMPONENTES DE UNA RED
 SERVIDOR
 ESTACIONES DE TRABAJO
 TARJETAS O PLACAS DE INTERFAZ DE UNA RED
 SISTEMA DE CABLEADO
 RECURSOS Y PERIFERICOS COMPARTIDOS

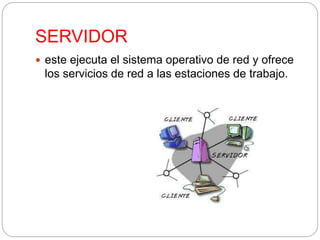

21. SERVIDOR
 este ejecuta el sistema operativo de red y ofrece
los servicios de red a las estaciones de trabajo.

22. ESTACIONES DE TRABAJO
 Cuando una computadora se conecta a una red,
la primera se convierte en un nodo de la última y
se puede tratar como una estación de trabajo o
cliente. Las estaciones de trabajos pueden ser
computadoras personales con el DOS,
Macintosh, Unix, OS/2 o estaciones de trabajos
sin discos.

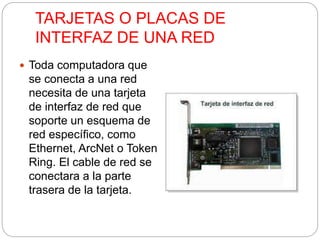

24. TARJETAS O PLACAS DE
INTERFAZ DE UNA RED
 Toda computadora que
se conecta a una red
necesita de una tarjeta
de interfaz de red que
soporte un esquema de
red específico, como
Ethernet, ArcNet o Token
Ring. El cable de red se
conectara a la parte
trasera de la tarjeta.

25. SISTEMA DE CABLEADO
 El sistema de la red esta constituido por el cable
utilizado para conectar entre si el servidor y las
estaciones de trabajo.

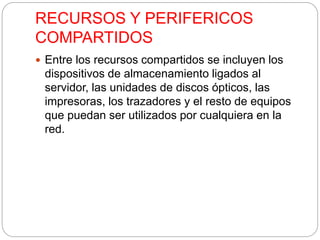

26. RECURSOS Y PERIFERICOS
COMPARTIDOS
 Entre los recursos compartidos se incluyen los
dispositivos de almacenamiento ligados al
servidor, las unidades de discos ópticos, las
impresoras, los trazadores y el resto de equipos
que puedan ser utilizados por cualquiera en la
red.

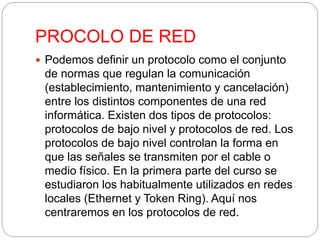

27. PROCOLO DE RED
 Podemos definir un protocolo como el conjunto
de normas que regulan la comunicación
(establecimiento, mantenimiento y cancelación)
entre los distintos componentes de una red
informática. Existen dos tipos de protocolos:
protocolos de bajo nivel y protocolos de red. Los
protocolos de bajo nivel controlan la forma en
que las señales se transmiten por el cable o
medio físico. En la primera parte del curso se
estudiaron los habitualmente utilizados en redes
locales (Ethernet y Token Ring). Aquí nos
centraremos en los protocolos de red.

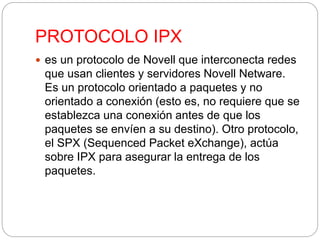

28. PROTOCOLO IPX
 es un protocolo de Novell que interconecta redes
que usan clientes y servidores Novell Netware.
Es un protocolo orientado a paquetes y no
orientado a conexión (esto es, no requiere que se
establezca una conexión antes de que los
paquetes se envíen a su destino). Otro protocolo,
el SPX (Sequenced Packet eXchange), actúa
sobre IPX para asegurar la entrega de los
paquetes.

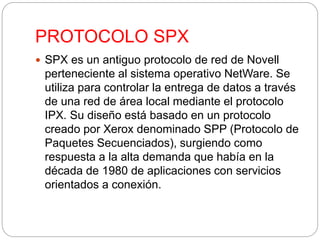

29. PROTOCOLO SPX
 SPX es un antiguo protocolo de red de Novell
perteneciente al sistema operativo NetWare. Se
utiliza para controlar la entrega de datos a través
de una red de área local mediante el protocolo
IPX. Su diseño está basado en un protocolo
creado por Xerox denominado SPP (Protocolo de
Paquetes Secuenciados), surgiendo como
respuesta a la alta demanda que había en la
década de 1980 de aplicaciones con servicios
orientados a conexión.

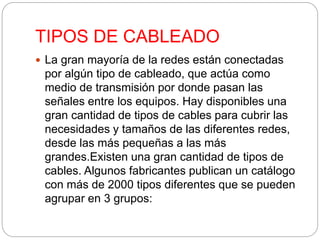

30. TIPOS DE CABLEADO
 La gran mayoría de la redes están conectadas
por algún tipo de cableado, que actúa como
medio de transmisión por donde pasan las
señales entre los equipos. Hay disponibles una
gran cantidad de tipos de cables para cubrir las
necesidades y tamaños de las diferentes redes,
desde las más pequeñas a las más
grandes.Existen una gran cantidad de tipos de
cables. Algunos fabricantes publican un catálogo
con más de 2000 tipos diferentes que se pueden
agrupar en 3 grupos:

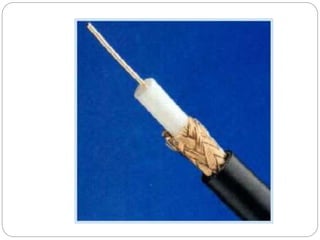

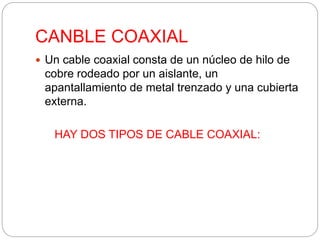

31. CANBLE COAXIAL
 Un cable coaxial consta de un núcleo de hilo de
cobre rodeado por un aislante, un
apantallamiento de metal trenzado y una cubierta
externa.
HAY DOS TIPOS DE CABLE COAXIAL:

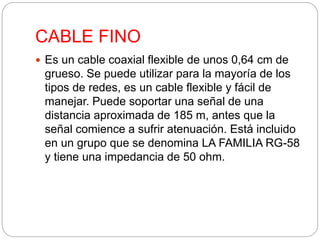

32. CABLE FINO
 Es un cable coaxial flexible de unos 0,64 cm de
grueso. Se puede utilizar para la mayoría de los
tipos de redes, es un cable flexible y fácil de
manejar. Puede soportar una señal de una
distancia aproximada de 185 m, antes que la
señal comience a sufrir atenuación. Está incluido
en un grupo que se denomina LA FAMILIA RG-58
y tiene una impedancia de 50 ohm.

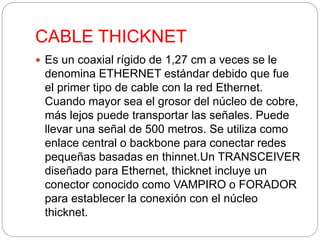

34. CABLE THICKNET
 Es un coaxial rígido de 1,27 cm a veces se le
denomina ETHERNET estándar debido que fue
el primer tipo de cable con la red Ethernet.
Cuando mayor sea el grosor del núcleo de cobre,
más lejos puede transportar las señales. Puede
llevar una señal de 500 metros. Se utiliza como
enlace central o backbone para conectar redes
pequeñas basadas en thinnet.Un TRANSCEIVER
diseñado para Ethernet, thicknet incluye un
conector conocido como VAMPIRO o FORADOR
para establecer la conexión con el núcleo
thicknet.

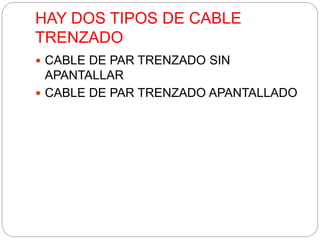

36. HAY DOS TIPOS DE CABLE
TRENZADO
 CABLE DE PAR TRENZADO SIN
APANTALLAR
 CABLE DE PAR TRENZADO APANTALLADO

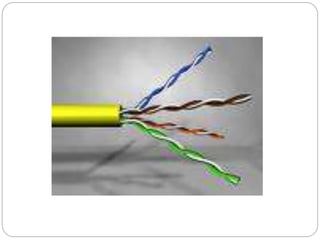

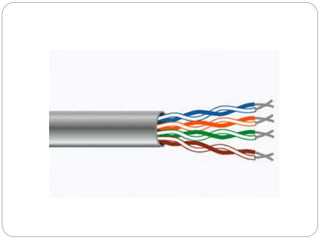

37. CABLE DE PAR TRENZADO SIN
APANTALLAR
 Con la especificación 10 baset, es el tipo más
conocido de cable par trenzado y ha sido el
cableado LAN más utilizado. El segmento
máximo de longitud de cable es de 100 metros.
Consta de 2 hilos de cobre aislados las
especificaciones dictan el número de
entrelazados permitidos por pie de cable; el
número de entrelazados depende del objetivo
con el que se instale el cable.

39. CABLE DE PAR TRENZADO
APANTALLADO
 Utiliza una envoltura con cobre trenzado, más
protectora de mayor calidad que la usada en el
cable utp. Stp también utiliza una lámina
rodeando cada uno de los pares de hilos, ofrece
un excelente apantallamiento en los stp para
proteger los datos transmitidos de
intermodulaciones exteriores, lo permite soportar
mayores tasas de transmisión que los utp a
distancias mayores.

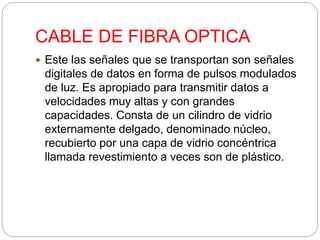

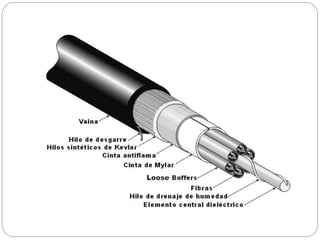

41. CABLE DE FIBRA OPTICA
 Este las señales que se transportan son señales
digitales de datos en forma de pulsos modulados
de luz. Es apropiado para transmitir datos a
velocidades muy altas y con grandes
capacidades. Consta de un cilindro de vidrio
externamente delgado, denominado núcleo,
recubierto por una capa de vidrio concéntrica
llamada revestimiento a veces son de plástico.
