Un conmutador o switch es un dispositivo digital que interconecta segmentos de una red para el enlace de datos, funcionando como un filtro que mejora el rendimiento y la seguridad de las conexiones. Los conmutadores se conectan de forma que exista un único camino entre dos puntos para evitar bucles que causan la transmisión infinita de tramas.

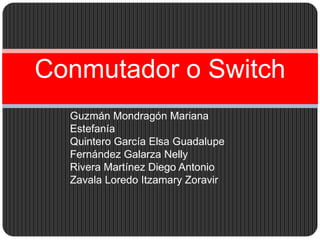

1. Conmutador o Switch
Guzmán Mondragón Mariana
Estefanía
Quintero García Elsa Guadalupe
Fernández Galarza Nelly
Rivera Martínez Diego Antonio
Zavala Loredo Itzamary Zoravir
2. Definición
12/08/2013Itza2

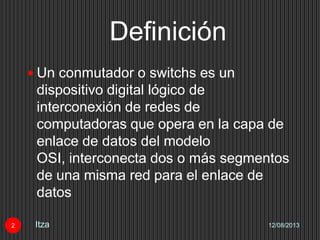

Un conmutador o switchs es un
dispositivo digital lógico de
interconexión de redes de
computadoras que opera en la capa de
enlace de datos del modelo
OSI, interconecta dos o más segmentos
de una misma red para el enlace de
datos
3. Función
12/08/2013Itza3

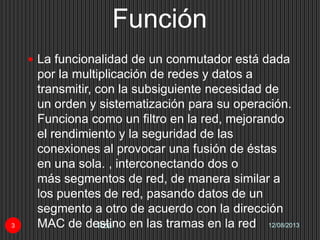

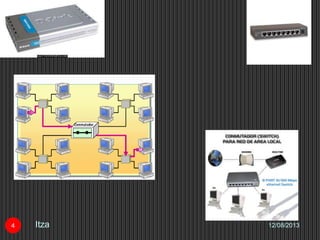

La funcionalidad de un conmutador está dada
por la multiplicación de redes y datos a
transmitir, con la subsiguiente necesidad de
un orden y sistematización para su operación.
Funciona como un filtro en la red, mejorando
el rendimiento y la seguridad de las
conexiones al provocar una fusión de éstas
en una sola. , interconectando dos o
más segmentos de red, de manera similar a
los puentes de red, pasando datos de un
segmento a otro de acuerdo con la dirección
MAC de destino en las tramas en la red

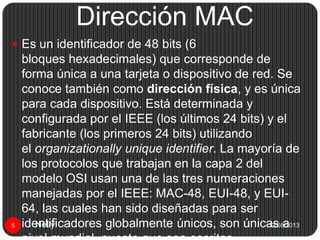

5. Dirección MAC
12/08/2013Nelly5

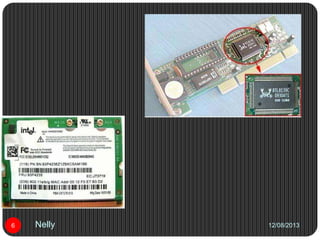

Es un identificador de 48 bits (6
bloques hexadecimales) que corresponde de
forma única a una tarjeta o dispositivo de red. Se
conoce también como dirección física, y es única
para cada dispositivo. Está determinada y
configurada por el IEEE (los últimos 24 bits) y el
fabricante (los primeros 24 bits) utilizando
el organizationally unique identifier. La mayoría de
los protocolos que trabajan en la capa 2 del
modelo OSI usan una de las tres numeraciones
manejadas por el IEEE: MAC-48, EUI-48, y EUI-
64, las cuales han sido diseñadas para ser
identificadores globalmente únicos, son únicas a
7. Concentrador o HUB
12/08/2013Diego7

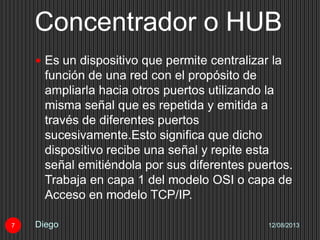

Es un dispositivo que permite centralizar la
función de una red con el propósito de
ampliarla hacia otros puertos utilizando la
misma señal que es repetida y emitida a
través de diferentes puertos
sucesivamente.Esto significa que dicho
dispositivo recibe una señal y repite esta
señal emitiéndola por sus diferentes puertos.
Trabaja en capa 1 del modelo OSI o capa de
Acceso en modelo TCP/IP.
8. Función
12/08/2013Diego8
Su está dado por la repetición de un mismo
paquete de datos en todos sus puertos, de
manera que todos los puntos accedan a la
misma información al mismo tiempo. Es
fundamental para el tipo de redes en estrella.
Otra alternativa son los repetidores
multipuerto. Un sistema en el que los
ordenadores en comunicación se conectan
en serie a una línea que los entre sí. Los
repetidores multipuerto pueden ser pasivos
(no necesitan energía eléctrica), activos (sí la
necesitan), o inteligente (que incluyen
un microprocesador y son llamados smart
hubs).
10. Modelo OSI
12/08/2013Mariana10

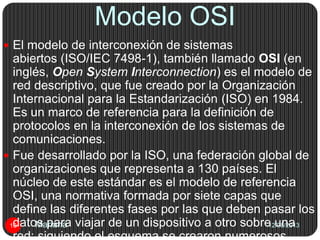

El modelo de interconexión de sistemas
abiertos (ISO/IEC 7498-1), también llamado OSI (en
inglés, Open System Interconnection) es el modelo de
red descriptivo, que fue creado por la Organización
Internacional para la Estandarización (ISO) en 1984.
Es un marco de referencia para la definición de
protocolos en la interconexión de los sistemas de
comunicaciones.
Fue desarrollado por la ISO, una federación global de
organizaciones que representa a 130 países. El
núcleo de este estándar es el modelo de referencia
OSI, una normativa formada por siete capas que
define las diferentes fases por las que deben pasar los
datos para viajar de un dispositivo a otro sobre una
red; siguiendo el esquema se crearon numerosos
11. 12/08/201311

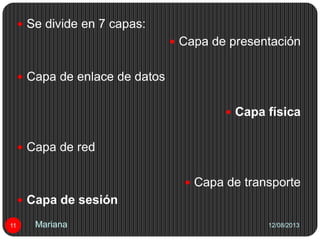

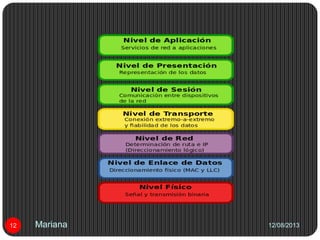

Se divide en 7 capas:
Capa de presentación
Capa de enlace de datos
Capa física
Capa de red
Capa de transporte
Capa de sesión
Mariana

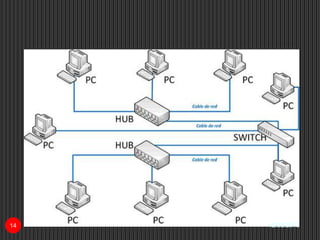

13. Interconexión de
conmutadores
12/08/2013Mariana13

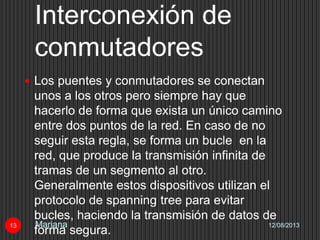

Los puentes y conmutadores se conectan
unos a los otros pero siempre hay que
hacerlo de forma que exista un único camino
entre dos puntos de la red. En caso de no
seguir esta regla, se forma un bucle en la
red, que produce la transmisión infinita de
tramas de un segmento al otro.
Generalmente estos dispositivos utilizan el
protocolo de spanning tree para evitar
bucles, haciendo la transmisión de datos de
forma segura.
15. Bucles e inundaciones de
tráfico
12/08/2013
Elsa
15

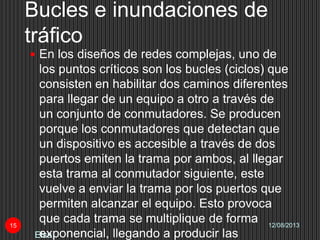

En los diseños de redes complejas, uno de
los puntos críticos son los bucles (ciclos) que
consisten en habilitar dos caminos diferentes
para llegar de un equipo a otro a través de
un conjunto de conmutadores. Se producen
porque los conmutadores que detectan que
un dispositivo es accesible a través de dos
puertos emiten la trama por ambos, al llegar
esta trama al conmutador siguiente, este
vuelve a enviar la trama por los puertos que
permiten alcanzar el equipo. Esto provoca
que cada trama se multiplique de forma
exponencial, llegando a producir las

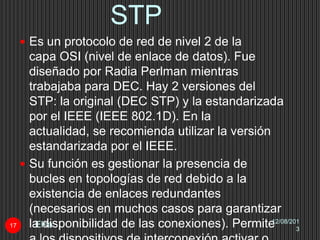

17. STP
12/08/201
3
Elsa17
Es un protocolo de red de nivel 2 de la
capa OSI (nivel de enlace de datos). Fue
diseñado por Radia Perlman mientras
trabajaba para DEC. Hay 2 versiones del
STP: la original (DEC STP) y la estandarizada
por el IEEE (IEEE 802.1D). En la
actualidad, se recomienda utilizar la versión
estandarizada por el IEEE.
Su función es gestionar la presencia de
bucles en topologías de red debido a la
existencia de enlaces redundantes
(necesarios en muchos casos para garantizar
la disponibilidad de las conexiones). Permite

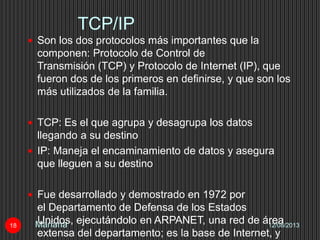

18. TCP/IP
12/08/2013Mariana18
Son los dos protocolos más importantes que la
componen: Protocolo de Control de
Transmisión (TCP) y Protocolo de Internet (IP), que
fueron dos de los primeros en definirse, y que son los
más utilizados de la familia.
TCP: Es el que agrupa y desagrupa los datos
llegando a su destino
IP: Maneja el encaminamiento de datos y asegura
que lleguen a su destino
Fue desarrollado y demostrado en 1972 por
el Departamento de Defensa de los Estados
Unidos, ejecutándolo en ARPANET, una red de área
extensa del departamento; es la base de Internet, y

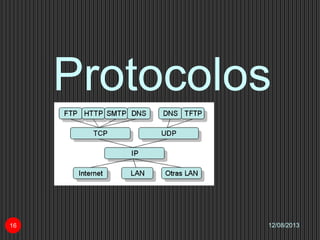

19. Otros protocolos
12/08/2013Itza19

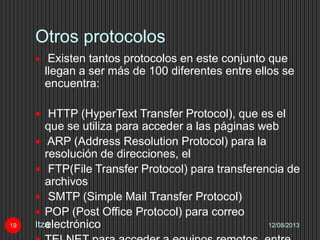

Existen tantos protocolos en este conjunto que
llegan a ser más de 100 diferentes entre ellos se
encuentra:
HTTP (HyperText Transfer Protocol), que es el
que se utiliza para acceder a las páginas web
ARP (Address Resolution Protocol) para la
resolución de direcciones, el
FTP(File Transfer Protocol) para transferencia de
archivos
SMTP (Simple Mail Transfer Protocol)
POP (Post Office Protocol) para correo
electrónico
21. 12/08/201321

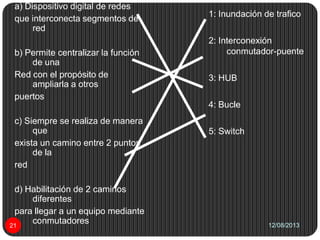

a) Dispositivo digital de redes
que interconecta segmentos de
red
b) Permite centralizar la función
de una
Red con el propósito de
ampliarla a otros
puertos
c) Siempre se realiza de manera
que
exista un camino entre 2 puntos
de la
red
d) Habilitación de 2 caminos
diferentes
para llegar a un equipo mediante
conmutadores
1: Inundación de trafico
2: Interconexión
conmutador-puente
3: HUB
4: Bucle
5: Switch
23. 12/08/201323

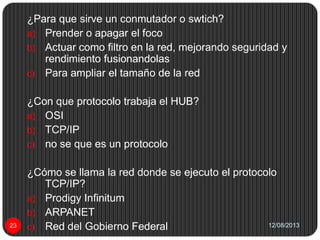

¿Para que sirve un conmutador o swtich?
a) Prender o apagar el foco
b) Actuar como filtro en la red, mejorando seguridad y
rendimiento fusionandolas
c) Para ampliar el tamaño de la red
¿Con que protocolo trabaja el HUB?
a) OSI
b) TCP/IP
c) no se que es un protocolo
¿Cómo se llama la red donde se ejecuto el protocolo
TCP/IP?
a) Prodigy Infinitum
b) ARPANET
c) Red del Gobierno Federal
24. 12/08/201324

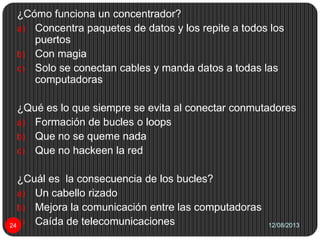

¿Cómo funciona un concentrador?
a) Concentra paquetes de datos y los repite a todos los
puertos
b) Con magia
c) Solo se conectan cables y manda datos a todas las
computadoras
¿Qué es lo que siempre se evita al conectar conmutadores
a) Formación de bucles o loops
b) Que no se queme nada
c) Que no hackeen la red
¿Cuál es la consecuencia de los bucles?
a) Un cabello rizado
b) Mejora la comunicación entre las computadoras
c) Caída de telecomunicaciones
25. 12/08/201325

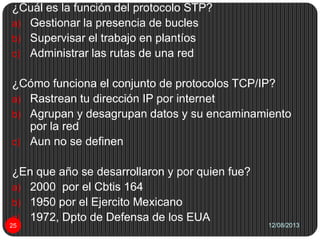

¿Cuál es la función del protocolo STP?
a) Gestionar la presencia de bucles
b) Supervisar el trabajo en plantíos
c) Administrar las rutas de una red
¿Cómo funciona el conjunto de protocolos TCP/IP?
a) Rastrean tu dirección IP por internet
b) Agrupan y desagrupan datos y su encaminamiento
por la red
c) Aun no se definen
¿En que año se desarrollaron y por quien fue?
a) 2000 por el Cbtis 164
b) 1950 por el Ejercito Mexicano
c) 1972, Dpto de Defensa de los EUA
26. 12/08/201326

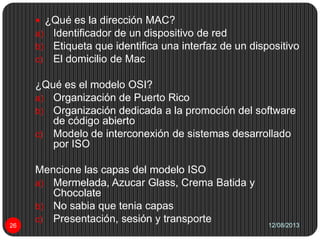

¿Qué es la dirección MAC?
a) Identificador de un dispositivo de red
b) Etiqueta que identifica una interfaz de un dispositivo
c) El domicilio de Mac
¿Qué es el modelo OSI?
a) Organización de Puerto Rico
b) Organización dedicada a la promoción del software
de código abierto
c) Modelo de interconexión de sistemas desarrollado
por ISO
Mencione las capas del modelo ISO
a) Mermelada, Azucar Glass, Crema Batida y
Chocolate
b) No sabia que tenia capas
c) Presentación, sesión y transporte
