Este documento presenta conceptos básicos de electrónica divididos en varias clases. Explica que un circuito electrónico es una asociación de componentes electrónicos que funcionan juntos para procesar señales eléctricas. Describe componentes pasivos como resistencias, capacitores y bobinas, y componentes activos como diodos y transistores. También define conceptos clave como corriente eléctrica, tensión, resistencia y sus unidades de medida.

1. AVANCES TECNOLÓGICOS
INF-312
C.A: 28006 / C.H: 8216
UNIVERSIDAD DE PANAMÁ
CENTRO REGIONAL UNIVERSITARIO DE VERAGUAS
FACULTAD DE INFORMÁTICA, ELECTRÓNICA Y COMUNICACIÓN

2. CLASE No.2 CONCEPTOS BÁSICOS 2

3. CLASE No.2 CONCEPTOS BÁSICOS
DEFINIR los conceptos básicos asociados a la Electrónica y
su vinculación al Diseño y Desarrollo de Proyectos
Educativos.
OBJETIVOS DEL MÓDULO
3

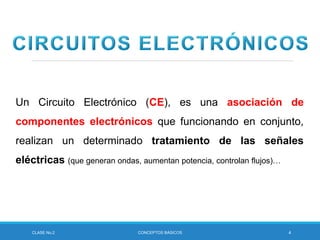

4. Un Circuito Electrónico (CE), es una asociación de
componentes electrónicos que funcionando en conjunto,
realizan un determinado tratamiento de las señales
eléctricas (que generan ondas, aumentan potencia, controlan flujos)…
CLASE No.2 CONCEPTOS BÁSICOS 4

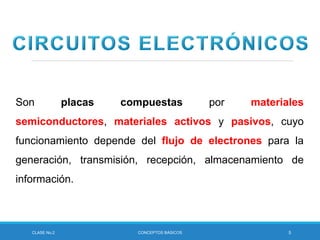

5. Son placas compuestas por materiales
semiconductores, materiales activos y pasivos, cuyo
funcionamiento depende del flujo de electrones para la
generación, transmisión, recepción, almacenamiento de
información.
CLASE No.2 CONCEPTOS BÁSICOS 5

6. Interconexión de dispositivos eléctricos / electrónicos
simples en la que hay por lo menos una trayectoria cerrada
a través de la cual puede fluir corriente.
CLASE No.2 CONCEPTOS BÁSICOS 6

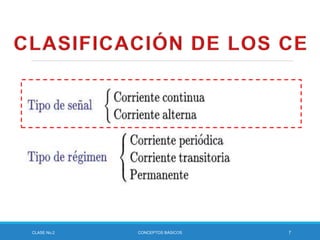

7. CLASE No.2 CONCEPTOS BÁSICOS 7

8. CLASE No.2 CONCEPTOS BÁSICOS 8

9. Los Componentes Electrónicos convierten en señales
eléctricas, la información procedente del exterior: Luz,
Sonido, Temperatura.
Luego, procesan estas señales y la transforman en otra
fuente de energía que produce otro efecto.
CLASE No.2 CONCEPTOS BÁSICOS 9

10. CLASE No.2 CONCEPTOS BÁSICOS 10

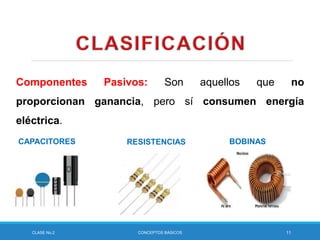

11. Componentes Pasivos: Son aquellos que no
proporcionan ganancia, pero sí consumen energía
eléctrica.
CLASE No.2 CONCEPTOS BÁSICOS 11
CAPACITORES RESISTENCIAS BOBINAS

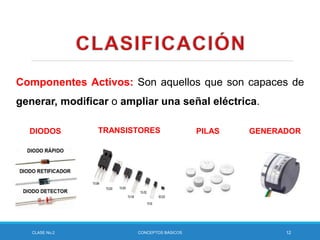

12. Componentes Activos: Son aquellos que son capaces de
generar, modificar o ampliar una señal eléctrica.
CLASE No.2 CONCEPTOS BÁSICOS 12
DIODOS TRANSISTORES PILAS GENERADOR

13. CLASE No.2 CONCEPTOS BÁSICOS 13

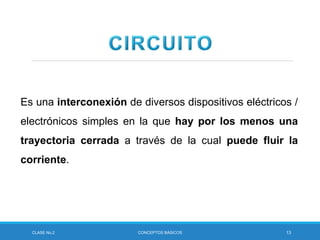

Es una interconexión de diversos dispositivos eléctricos /
electrónicos simples en la que hay por los menos una
trayectoria cerrada a través de la cual puede fluir la
corriente.

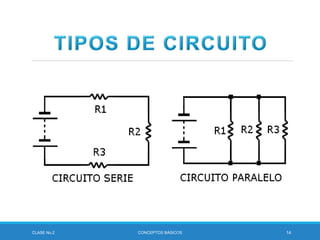

14. CLASE No.2 CONCEPTOS BÁSICOS 14

15. CLASE No.2 CONCEPTOS BÁSICOS 15
Propiedad física intrínseca de algunas partículas
subatómicas que se manifiesta mediante fuerzas de
atracción y repulsión entre ellas a través de campos
electromagnéticos.

16. CLASE No.2 CONCEPTOS BÁSICOS 16

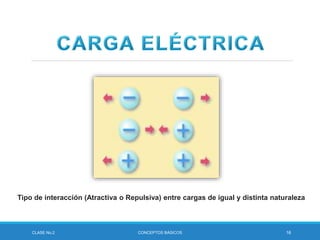

Tipo de interacción (Atractiva o Repulsiva) entre cargas de igual y distinta naturaleza

17. CLASE No.2 CONCEPTOS BÁSICOS 17

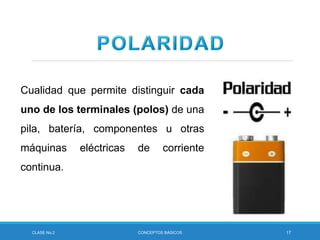

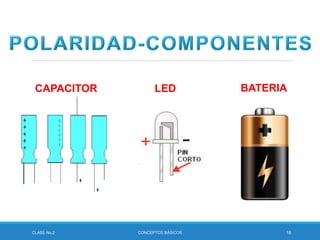

Cualidad que permite distinguir cada
uno de los terminales (polos) de una
pila, batería, componentes u otras
máquinas eléctricas de corriente
continua.

18. CLASE No.2 CONCEPTOS BÁSICOS 18
CAPACITOR LED BATERIA

19. CLASE No.2 CONCEPTOS BÁSICOS 19

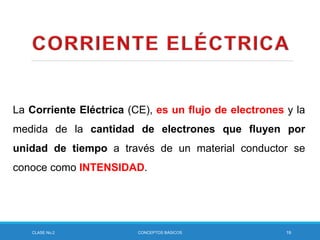

La Corriente Eléctrica (CE), es un flujo de electrones y la
medida de la cantidad de electrones que fluyen por
unidad de tiempo a través de un material conductor se
conoce como INTENSIDAD.

20. CLASE No.2 CONCEPTOS BÁSICOS 20

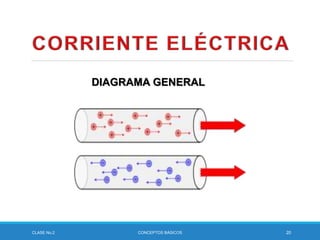

DIAGRAMA GENERAL

21. CLASE No.2 CONCEPTOS BÁSICOS 21

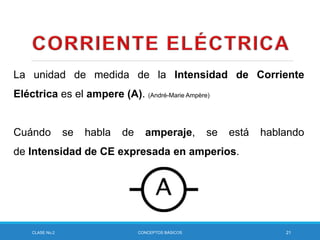

La unidad de medida de la Intensidad de Corriente
Eléctrica es el ampere (A). (André-Marie Ampère)
Cuándo se habla de amperaje, se está hablando
de Intensidad de CE expresada en amperios.

22. CLASE No.2 CONCEPTOS BÁSICOS 22
Por convenio, se toma como corriente eléctrica al flujo de
cargas positivas, aunque éste es a consecuencia del flujo
de electrones, por tanto el sentido de la corriente eléctrica
es del polo positivo de la fuente al polo negativo y
contrario al flujo de electrones y siempre tiene el mismo
signo.

23. CLASE No.2 CONCEPTOS BÁSICOS 23

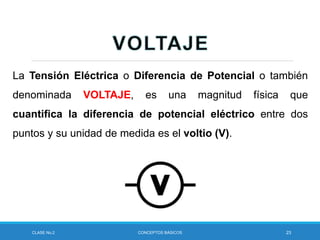

La Tensión Eléctrica o Diferencia de Potencial o también
denominada VOLTAJE, es una magnitud física que
cuantifica la diferencia de potencial eléctrico entre dos
puntos y su unidad de medida es el voltio (V).

24. CLASE No.2 CONCEPTOS BÁSICOS 24
Se le denomina Resistencia Eléctrica a la oposición al flujo
de electrones al moverse a través de un conductor.
La unidad de resistencia en el Sistema Internacional es el
ohmio. (Georg Simon Ohm)

25. CLASE No.2 CONCEPTOS BÁSICOS 25

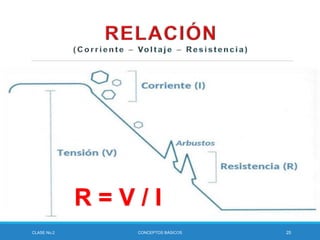

R = V / I
