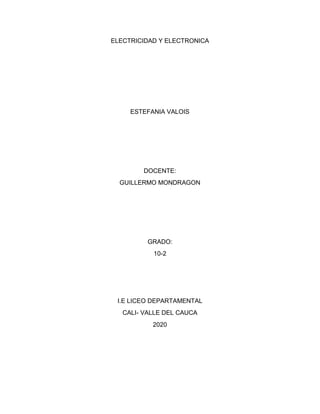

1. ELECTRICIDAD Y ELECTRONICA
ESTEFANIA VALOIS
DOCENTE:
GUILLERMO MONDRAGON
GRADO:
10-2
I.E LICEO DEPARTAMENTAL
CALI- VALLE DEL CAUCA
2020

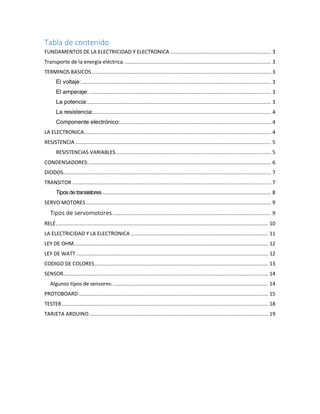

2. Tabla de contenido
FUNDAMENTOS DE LA ELECTRICIDAD Y ELECTRONICA ................................................................... 3
Transporte de la energía eléctrica. ................................................................................................. 3
TERMINOS BASICOS....................................................................................................................... 3
El voltaje:.............................................................................................................................. 3
El amperaje:......................................................................................................................... 3
La potencia:.......................................................................................................................... 3
La resistencia:...................................................................................................................... 4
Componente electrónico:.................................................................................................... 4
LA ELECTRONICA............................................................................................................................ 4
RESISTENCIA .................................................................................................................................. 5
RESISTENCIAS VARIABLES....................................................................................................... 5
CONDENSADORES:......................................................................................................................... 6
DIODOS.......................................................................................................................................... 7
TRANSITOR .................................................................................................................................... 7
Tiposdetransistores................................................................................................................ 8
SERVO MOTORES........................................................................................................................... 9
Tipos de servomotores ......................................................................................................... 9
RELÉ............................................................................................................................................. 10
LA ELECTRICIDAD Y LA ELECTRONICA ........................................................................................... 11

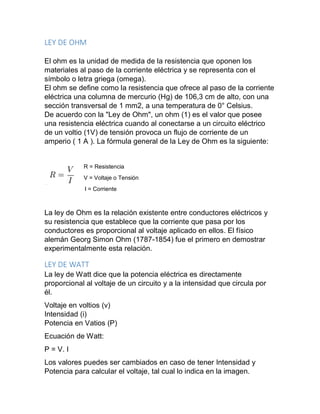

LEY DE OHM................................................................................................................................. 12
LEY DE WATT ............................................................................................................................... 12
CODIGO DE COLORES................................................................................................................... 13
SENSOR........................................................................................................................................ 14
Algunos tipos de sensores:....................................................................................................... 14

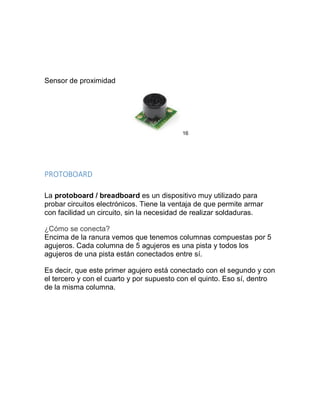

PROTOBOARD.............................................................................................................................. 15

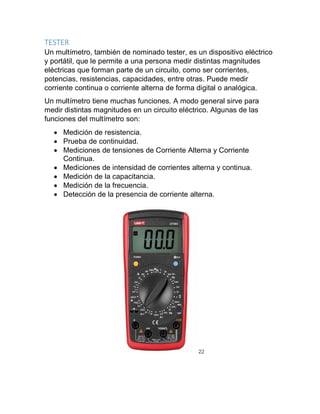

TESTER......................................................................................................................................... 18

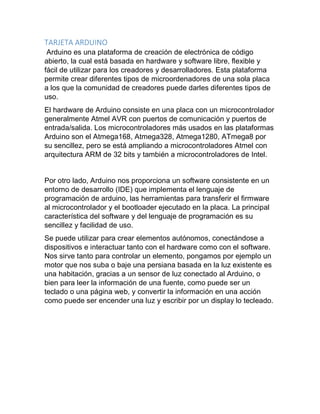

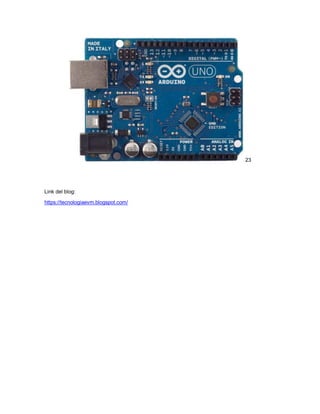

TARJETA ARDUINO....................................................................................................................... 19

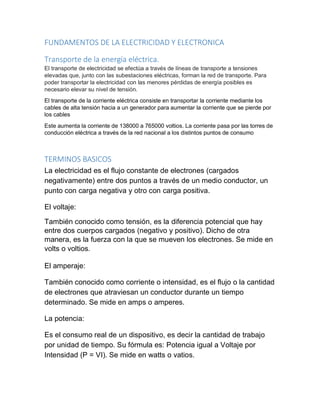

3. FUNDAMENTOS DE LA ELECTRICIDAD Y ELECTRONICA
Transporte de la energía eléctrica.
El transporte de electricidad se efectúa a través de líneas de transporte a tensiones
elevadas que, junto con las subestaciones eléctricas, forman la red de transporte. Para
poder transportar la electricidad con las menores pérdidas de energía posibles es
necesario elevar su nivel de tensión.
El transporte de la corriente eléctrica consiste en transportar la corriente mediante los
cables de alta tensión hacia a un generador para aumentar la corriente que se pierde por
los cables
Este aumenta la corriente de 138000 a 765000 voltios. La corriente pasa por las torres de
conducción eléctrica a través de la red nacional a los distintos puntos de consumo
TERMINOS BASICOS
La electricidad es el flujo constante de electrones (cargados
negativamente) entre dos puntos a través de un medio conductor, un
punto con carga negativa y otro con carga positiva.
El voltaje:
También conocido como tensión, es la diferencia potencial que hay
entre dos cuerpos cargados (negativo y positivo). Dicho de otra
manera, es la fuerza con la que se mueven los electrones. Se mide en
volts o voltios.
El amperaje:
También conocido como corriente o intensidad, es el flujo o la cantidad
de electrones que atraviesan un conductor durante un tiempo
determinado. Se mide en amps o amperes.
La potencia:
Es el consumo real de un dispositivo, es decir la cantidad de trabajo
por unidad de tiempo. Su fórmula es: Potencia igual a Voltaje por
Intensidad (P = VI). Se mide en watts o vatios.

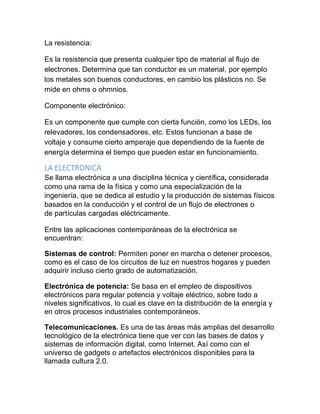

4. La resistencia:
Es la resistencia que presenta cualquier tipo de material al flujo de
electrones. Determina que tan conductor es un material, por ejemplo
los metales son buenos conductores, en cambio los plásticos no. Se
mide en ohms o ohmnios.
Componente electrónico:
Es un componente que cumple con cierta función, como los LEDs, los
relevadores, los condensadores, etc. Estos funcionan a base de
voltaje y consume cierto amperaje que dependiendo de la fuente de
energía determina el tiempo que pueden estar en funcionamiento.
LA ELECTRONICA
Se llama electrónica a una disciplina técnica y científica, considerada
como una rama de la física y como una especialización de la
ingeniería, que se dedica al estudio y la producción de sistemas físicos
basados en la conducción y el control de un flujo de electrones o
de partículas cargadas eléctricamente.
Entre las aplicaciones contemporáneas de la electrónica se
encuentran:
Sistemas de control: Permiten poner en marcha o detener procesos,
como es el caso de los circuitos de luz en nuestros hogares y pueden
adquirir incluso cierto grado de automatización.
Electrónica de potencia: Se basa en el empleo de dispositivos
electrónicos para regular potencia y voltaje eléctrico, sobre todo a
niveles significativos, lo cual es clave en la distribución de la energía y
en otros procesos industriales contemporáneos.
Telecomunicaciones. Es una de las áreas más amplias del desarrollo
tecnológico de la electrónica tiene que ver con las bases de datos y
sistemas de información digital, como Internet. Así como con el
universo de gadgets o artefactos electrónicos disponibles para la
llamada cultura 2.0.

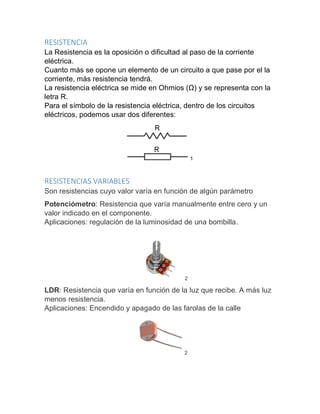

5. RESISTENCIA
La Resistencia es la oposición o dificultad al paso de la corriente
eléctrica.
Cuanto más se opone un elemento de un circuito a que pase por el la
corriente, más resistencia tendrá.
La resistencia eléctrica se mide en Ohmios (Ω) y se representa con la
letra R.
Para el símbolo de la resistencia eléctrica, dentro de los circuitos
eléctricos, podemos usar dos diferentes:
1
RESISTENCIAS VARIABLES
Son resistencias cuyo valor varía en función de algún parámetro
Potenciómetro: Resistencia que varía manualmente entre cero y un
valor indicado en el componente.
Aplicaciones: regulación de la luminosidad de una bombilla.
2
LDR: Resistencia que varía en función de la luz que recibe. A más luz
menos resistencia.
Aplicaciones: Encendido y apagado de las farolas de la calle
2

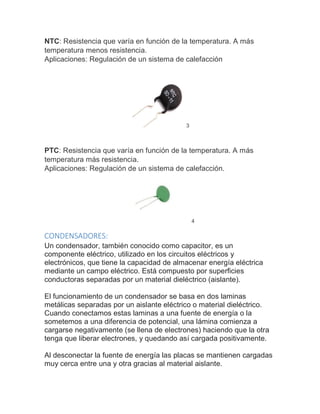

6. NTC: Resistencia que varía en función de la temperatura. A más
temperatura menos resistencia.
Aplicaciones: Regulación de un sistema de calefacción
3
PTC: Resistencia que varía en función de la temperatura. A más
temperatura más resistencia.
Aplicaciones: Regulación de un sistema de calefacción.
4
CONDENSADORES:
Un condensador, también conocido como capacitor, es un
componente eléctrico, utilizado en los circuitos eléctricos y
electrónicos, que tiene la capacidad de almacenar energía eléctrica
mediante un campo eléctrico. Está compuesto por superficies
conductoras separadas por un material dieléctrico (aislante).
El funcionamiento de un condensador se basa en dos laminas
metálicas separadas por un aislante eléctrico o material dieléctrico.
Cuando conectamos estas laminas a una fuente de energía o la
sometemos a una diferencia de potencial, una lámina comienza a
cargarse negativamente (se llena de electrones) haciendo que la otra
tenga que liberar electrones, y quedando así cargada positivamente.
Al desconectar la fuente de energía las placas se mantienen cargadas
muy cerca entre una y otra gracias al material aislante.

7. 5

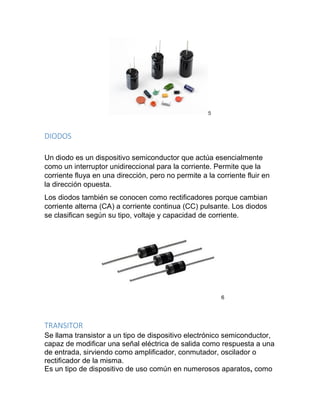

DIODOS
Un diodo es un dispositivo semiconductor que actúa esencialmente
como un interruptor unidireccional para la corriente. Permite que la
corriente fluya en una dirección, pero no permite a la corriente fluir en
la dirección opuesta.
Los diodos también se conocen como rectificadores porque cambian
corriente alterna (CA) a corriente continua (CC) pulsante. Los diodos
se clasifican según su tipo, voltaje y capacidad de corriente.
6
TRANSITOR
Se llama transistor a un tipo de dispositivo electrónico semiconductor,
capaz de modificar una señal eléctrica de salida como respuesta a una
de entrada, sirviendo como amplificador, conmutador, oscilador o
rectificador de la misma.
Es un tipo de dispositivo de uso común en numerosos aparatos, como

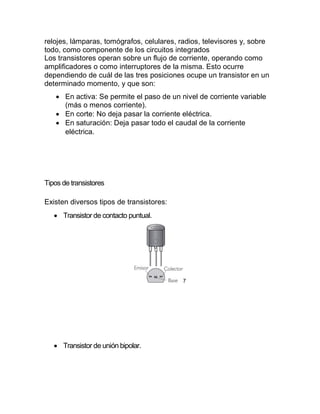

8. relojes, lámparas, tomógrafos, celulares, radios, televisores y, sobre
todo, como componente de los circuitos integrados
Los transistores operan sobre un flujo de corriente, operando como
amplificadores o como interruptores de la misma. Esto ocurre
dependiendo de cuál de las tres posiciones ocupe un transistor en un
determinado momento, y que son:
 En activa: Se permite el paso de un nivel de corriente variable
(más o menos corriente).
 En corte: No deja pasar la corriente eléctrica.
 En saturación: Deja pasar todo el caudal de la corriente
eléctrica.
Tipos de transistores
Existen diversos tipos de transistores:
 Transistor de contacto puntual.
7
 Transistor de unión bipolar.

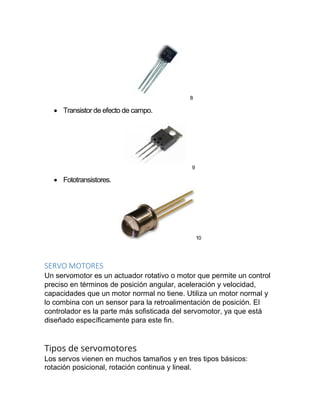

9. 8
 Transistor de efecto de campo.
9
 Fototransistores.
10
SERVO MOTORES
Un servomotor es un actuador rotativo o motor que permite un control
preciso en términos de posición angular, aceleración y velocidad,
capacidades que un motor normal no tiene. Utiliza un motor normal y
lo combina con un sensor para la retroalimentación de posición. El
controlador es la parte más sofisticada del servomotor, ya que está
diseñado específicamente para este fin.
Tipos de servomotores
Los servos vienen en muchos tamaños y en tres tipos básicos:
rotación posicional, rotación continua y lineal.

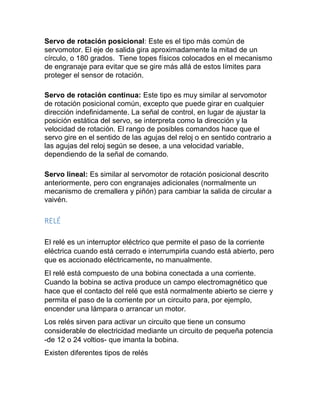

10. Servo de rotación posicional: Este es el tipo más común de
servomotor. El eje de salida gira aproximadamente la mitad de un
círculo, o 180 grados. Tiene topes físicos colocados en el mecanismo
de engranaje para evitar que se gire más allá de estos límites para
proteger el sensor de rotación.
Servo de rotación continua: Este tipo es muy similar al servomotor
de rotación posicional común, excepto que puede girar en cualquier
dirección indefinidamente. La señal de control, en lugar de ajustar la
posición estática del servo, se interpreta como la dirección y la
velocidad de rotación. El rango de posibles comandos hace que el
servo gire en el sentido de las agujas del reloj o en sentido contrario a
las agujas del reloj según se desee, a una velocidad variable,
dependiendo de la señal de comando.
Servo lineal: Es similar al servomotor de rotación posicional descrito
anteriormente, pero con engranajes adicionales (normalmente un
mecanismo de cremallera y piñón) para cambiar la salida de circular a
vaivén.
RELÉ
El relé es un interruptor eléctrico que permite el paso de la corriente
eléctrica cuando está cerrado e interrumpirla cuando está abierto, pero
que es accionado eléctricamente, no manualmente.
El relé está compuesto de una bobina conectada a una corriente.
Cuando la bobina se activa produce un campo electromagnético que
hace que el contacto del relé que está normalmente abierto se cierre y
permita el paso de la corriente por un circuito para, por ejemplo,
encender una lámpara o arrancar un motor.
Los relés sirven para activar un circuito que tiene un consumo
considerable de electricidad mediante un circuito de pequeña potencia
-de 12 o 24 voltios- que imanta la bobina.
Existen diferentes tipos de relés

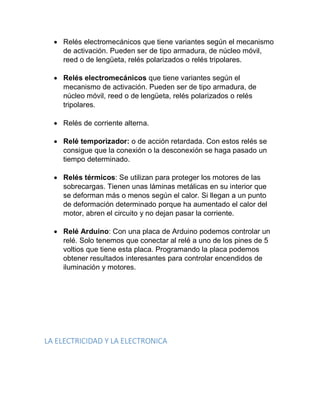

11.  Relés electromecánicos que tiene variantes según el mecanismo
de activación. Pueden ser de tipo armadura, de núcleo móvil,
reed o de lengüeta, relés polarizados o relés tripolares.
 Relés electromecánicos que tiene variantes según el
mecanismo de activación. Pueden ser de tipo armadura, de
núcleo móvil, reed o de lengüeta, relés polarizados o relés
tripolares.
 Relés de corriente alterna.
 Relé temporizador: o de acción retardada. Con estos relés se
consigue que la conexión o la desconexión se haga pasado un
tiempo determinado.
 Relés térmicos: Se utilizan para proteger los motores de las
sobrecargas. Tienen unas láminas metálicas en su interior que
se deforman más o menos según el calor. Si llegan a un punto
de deformación determinado porque ha aumentado el calor del
motor, abren el circuito y no dejan pasar la corriente.
 Relé Arduino: Con una placa de Arduino podemos controlar un
relé. Solo tenemos que conectar al relé a uno de los pines de 5
voltios que tiene esta placa. Programando la placa podemos
obtener resultados interesantes para controlar encendidos de
iluminación y motores.
LA ELECTRICIDAD Y LA ELECTRONICA

12. LEY DE OHM
El ohm es la unidad de medida de la resistencia que oponen los
materiales al paso de la corriente eléctrica y se representa con el
símbolo o letra griega (omega).
El ohm se define como la resistencia que ofrece al paso de la corriente
eléctrica una columna de mercurio (Hg) de 106,3 cm de alto, con una
sección transversal de 1 mm2, a una temperatura de 0° Celsius.
De acuerdo con la "Ley de Ohm", un ohm (1) es el valor que posee
una resistencia eléctrica cuando al conectarse a un circuito eléctrico
de un voltio (1V) de tensión provoca un flujo de corriente de un
amperio ( 1 A ). La fórmula general de la Ley de Ohm es la siguiente:
R = Resistencia
V = Voltaje o Tensión
I = Corriente
La ley de Ohm es la relación existente entre conductores eléctricos y
su resistencia que establece que la corriente que pasa por los
conductores es proporcional al voltaje aplicado en ellos. El físico
alemán Georg Simon Ohm (1787-1854) fue el primero en demostrar
experimentalmente esta relación.
LEY DE WATT
La ley de Watt dice que la potencia eléctrica es directamente
proporcional al voltaje de un circuito y a la intensidad que circula por
él.
Voltaje en voltios (v)
Intensidad (i)
Potencia en Vatios (P)
Ecuación de Watt:
P = V. I
Los valores puedes ser cambiados en caso de tener Intensidad y
Potencia para calcular el voltaje, tal cual lo indica en la imagen.

13. 11

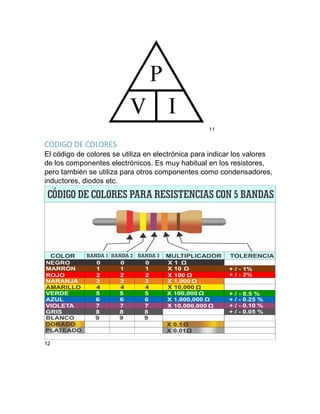

CODIGO DE COLORES
El código de colores se utiliza en electrónica para indicar los valores
de los componentes electrónicos. Es muy habitual en los resistores,
pero también se utiliza para otros componentes como condensadores,
inductores, diodos etc.
12

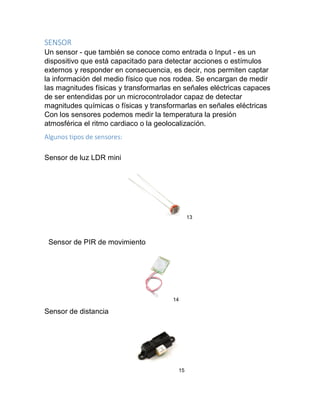

14. SENSOR
Un sensor - que también se conoce como entrada o Input - es un
dispositivo que está capacitado para detectar acciones o estímulos
externos y responder en consecuencia, es decir, nos permiten captar
la información del medio físico que nos rodea. Se encargan de medir
las magnitudes físicas y transformarlas en señales eléctricas capaces
de ser entendidas por un microcontrolador capaz de detectar
magnitudes químicas o físicas y transformarlas en señales eléctricas
Con los sensores podemos medir la temperatura la presión
atmosférica el ritmo cardiaco o la geolocalización.
Algunos tipos de sensores:
Sensor de luz LDR mini
13
Sensor de PIR de movimiento
14
Sensor de distancia
15

15. Sensor de proximidad
16
PROTOBOARD
La protoboard / breadboard es un dispositivo muy utilizado para
probar circuitos electrónicos. Tiene la ventaja de que permite armar
con facilidad un circuito, sin la necesidad de realizar soldaduras.
¿Cómo se conecta?
Encima de la ranura vemos que tenemos columnas compuestas por 5
agujeros. Cada columna de 5 agujeros es una pista y todos los
agujeros de una pista están conectados entre sí.
Es decir, que este primer agujero está conectado con el segundo y con
el tercero y con el cuarto y por supuesto con el quinto. Eso sí, dentro
de la misma columna.

16. 17

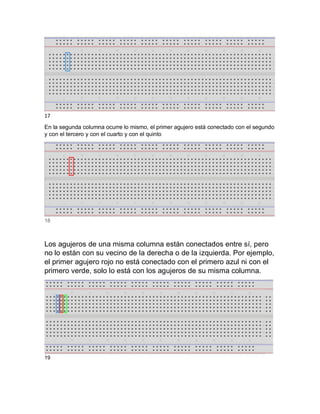

En la segunda columna ocurre lo mismo, el primer agujero está conectado con el segundo
y con el tercero y con el cuarto y con el quinto
18
Los agujeros de una misma columna están conectados entre sí, pero
no lo están con su vecino de la derecha o de la izquierda. Por ejemplo,
el primer agujero rojo no está conectado con el primero azul ni con el
primero verde, solo lo está con los agujeros de su misma columna.
19

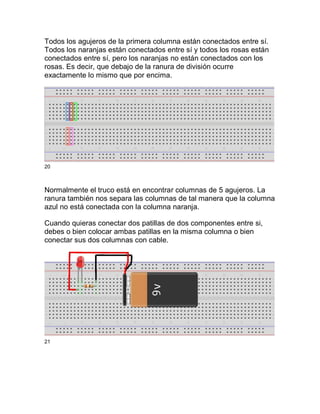

17. Todos los agujeros de la primera columna están conectados entre sí.
Todos los naranjas están conectados entre sí y todos los rosas están
conectados entre sí, pero los naranjas no están conectados con los
rosas. Es decir, que debajo de la ranura de división ocurre
exactamente lo mismo que por encima.
20
Normalmente el truco está en encontrar columnas de 5 agujeros. La
ranura también nos separa las columnas de tal manera que la columna
azul no está conectada con la columna naranja.
Cuando quieras conectar dos patillas de dos componentes entre si,
debes o bien colocar ambas patillas en la misma columna o bien
conectar sus dos columnas con cable.
21

18. TESTER
Un multímetro, también de nominado tester, es un dispositivo eléctrico
y portátil, que le permite a una persona medir distintas magnitudes
eléctricas que forman parte de un circuito, como ser corrientes,
potencias, resistencias, capacidades, entre otras. Puede medir
corriente continua o corriente alterna de forma digital o analógica.
Un multímetro tiene muchas funciones. A modo general sirve para
medir distintas magnitudes en un circuito eléctrico. Algunas de las
funciones del multímetro son:
 Medición de resistencia.
 Prueba de continuidad.
 Mediciones de tensiones de Corriente Alterna y Corriente
Continua.
 Mediciones de intensidad de corrientes alterna y continua.
 Medición de la capacitancia.
 Medición de la frecuencia.
 Detección de la presencia de corriente alterna.
22

19. TARJETA ARDUINO
Arduino es una plataforma de creación de electrónica de código
abierto, la cual está basada en hardware y software libre, flexible y
fácil de utilizar para los creadores y desarrolladores. Esta plataforma
permite crear diferentes tipos de microordenadores de una sola placa
a los que la comunidad de creadores puede darles diferentes tipos de
uso.
El hardware de Arduino consiste en una placa con un microcontrolador
generalmente Atmel AVR con puertos de comunicación y puertos de
entrada/salida. Los microcontroladores más usados en las plataformas
Arduino son el Atmega168, Atmega328, Atmega1280, ATmega8 por
su sencillez, pero se está ampliando a microcontroladores Atmel con
arquitectura ARM de 32 bits y también a microcontroladores de Intel.
Por otro lado, Arduino nos proporciona un software consistente en un
entorno de desarrollo (IDE) que implementa el lenguaje de
programación de arduino, las herramientas para transferir el firmware
al microcontrolador y el bootloader ejecutado en la placa. La principal
característica del software y del lenguaje de programación es su
sencillez y facilidad de uso.
Se puede utilizar para crear elementos autónomos, conectándose a
dispositivos e interactuar tanto con el hardware como con el software.
Nos sirve tanto para controlar un elemento, pongamos por ejemplo un
motor que nos suba o baje una persiana basada en la luz existente es
una habitación, gracias a un sensor de luz conectado al Arduino, o
bien para leer la información de una fuente, como puede ser un
teclado o una página web, y convertir la información en una acción
como puede ser encender una luz y escribir por un display lo tecleado.

20. 23
Link del blog:
https://tecnologiaevm.blogspot.com/
