clase de carpinteria faud -unsj para quien le sirva

1. FACULTAD DE ARQUITECTURA
URBANISMO Y DISEÑO

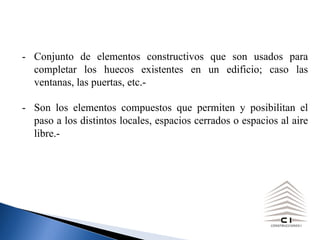

4. - Conjunto de elementos constructivos que son usados para
completar los huecos existentes en un edificio; caso las
ventanas, las puertas, etc.-
- Son los elementos compuestos que permiten y posibilitan el
paso a los distintos locales, espacios cerrados o espacios al aire
libre.-

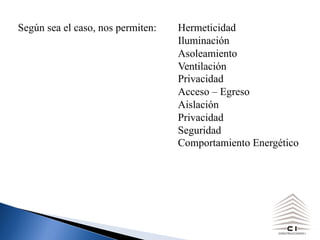

5. Según sea el caso, nos permiten: Hermeticidad
Iluminación
Asoleamiento
Ventilación
Privacidad
Acceso – Egreso
Aislación
Privacidad
Seguridad
Comportamiento Energético

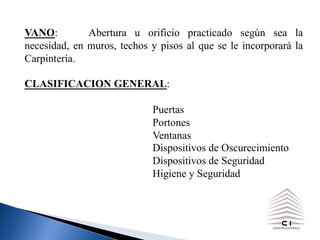

6. VANO: Abertura u orificio practicado según sea la
necesidad, en muros, techos y pisos al que se le incorporará la
Carpintería.
CLASIFICACION GENERAL:
Puertas
Portones
Ventanas
Dispositivos de Oscurecimiento
Dispositivos de Seguridad
Higiene y Seguridad

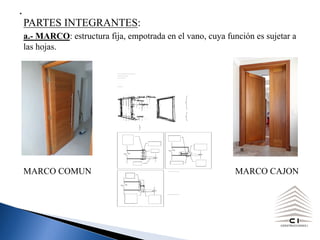

7. PARTES INTEGRANTES:
a.- MARCO: estructura fija, empotrada en el vano, cuya función es sujetar a
las hojas.
MARCO COMUN MARCO CAJON

8. Las partes que conforman un marco son:
PIERNAS o JAMBAS o PIE DERECHO
DINTEL / ANTEPECHO
UMBRAL (en algunos casos)
CONTRAMARCOS o TAPAJUNTAS
CORTE DE PINTURA / BOTAAGUA
Los marcos pueden ser de Simple o Doble contacto

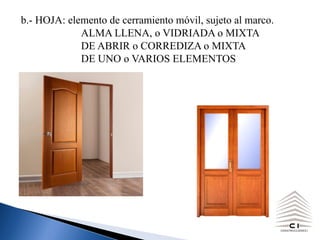

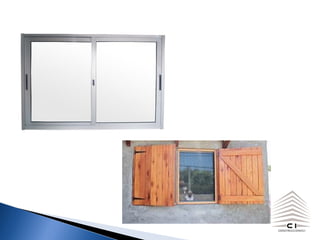

9. b.- HOJA: elemento de cerramiento móvil, sujeto al marco.
ALMA LLENA, o VIDRIADA o MIXTA
DE ABRIR o CORREDIZA o MIXTA
DE UNO o VARIOS ELEMENTOS

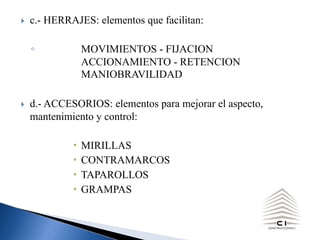

11. } c.- HERRAJES: elementos que facilitan:
◦ MOVIMIENTOS - FIJACION
ACCIONAMIENTO - RETENCION
MANIOBRAVILIDAD
} d.- ACCESORIOS: elementos para mejorar el aspecto,
mantenimiento y control:
MIRILLAS
CONTRAMARCOS
TAPAROLLOS
GRAMPAS

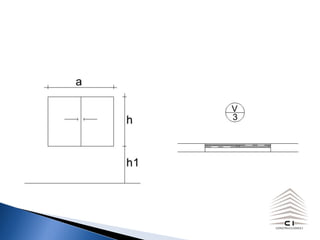

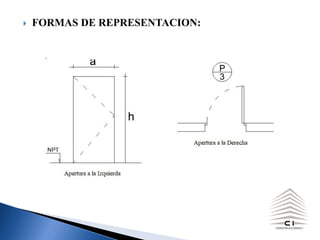

12. } FORMAS DE REPRESENTACION:

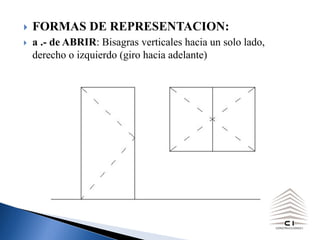

14. } FORMAS DE REPRESENTACION:
} a .- de ABRIR: Bisagras verticales hacia un solo lado,
derecho o izquierdo (giro hacia adelante)

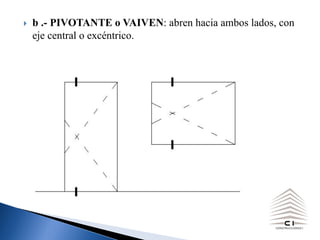

15. } b .- PIVOTANTE o VAIVEN: abren hacia ambos lados, con
eje central o excéntrico.

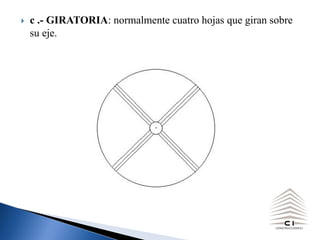

16. } c .- GIRATORIA: normalmente cuatro hojas que giran sobre
su eje.

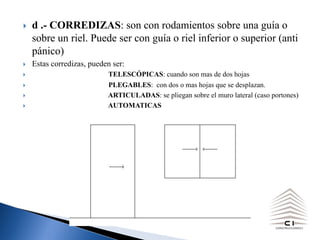

17. } d .- CORREDIZAS: son con rodamientos sobre una guía o
sobre un riel. Puede ser con guía o riel inferior o superior (anti
pánico)
} Estas corredizas, pueden ser:
} TELESCÓPICAS: cuando son mas de dos hojas
} PLEGABLES: con dos o mas hojas que se desplazan.
} ARTICULADAS: se pliegan sobre el muro lateral (caso portones)
} AUTOMATICAS

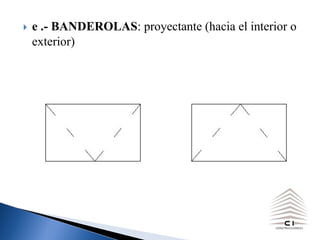

18. } e .- BANDEROLAS: proyectante (hacia el interior o
exterior)

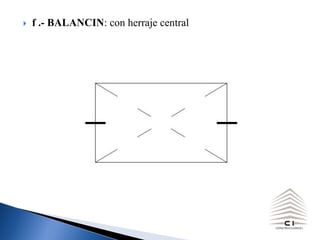

19. } f .- BALANCIN: con herraje central

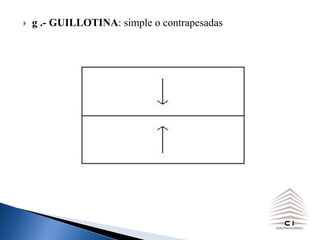

20. } g .- GUILLOTINA: simple o contrapesadas

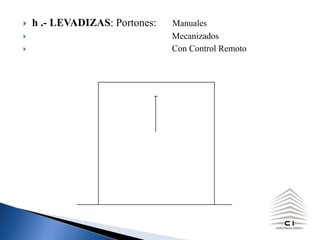

21. } h .- LEVADIZAS: Portones: Manuales
} Mecanizados
} Con Control Remoto

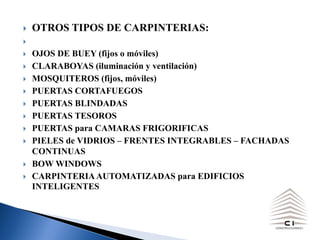

22. } OTROS TIPOS DE CARPINTERIAS:
}
} OJOS DE BUEY (fijos o móviles)
} CLARABOYAS (iluminación y ventilación)
} MOSQUITEROS (fijos, móviles)
} PUERTAS CORTAFUEGOS
} PUERTAS BLINDADAS
} PUERTAS TESOROS
} PUERTAS para CAMARAS FRIGORIFICAS
} PIELES de VIDRIOS – FRENTES INTEGRABLES – FACHADAS
CONTINUAS
} BOW WINDOWS
} CARPINTERIAAUTOMATIZADAS para EDIFICIOS
INTELIGENTES

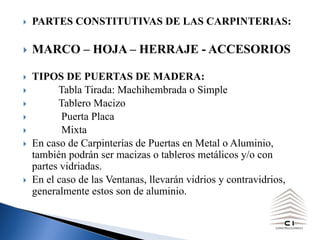

23. } PARTES CONSTITUTIVAS DE LAS CARPINTERIAS:
} MARCO – HOJA – HERRAJE - ACCESORIOS
} TIPOS DE PUERTAS DE MADERA:
} Tabla Tirada: Machihembrada o Simple
} Tablero Macizo
} Puerta Placa
} Mixta
} En caso de Carpinterías de Puertas en Metal o Aluminio,
también podrán ser macizas o tableros metálicos y/o con
partes vidriadas.
} En el caso de las Ventanas, llevarán vidrios y contravidrios,
generalmente estos son de aluminio.

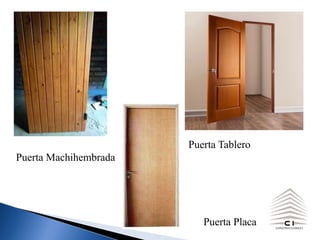

24. Puerta Placa
Puerta Machihembrada
Puerta Tablero

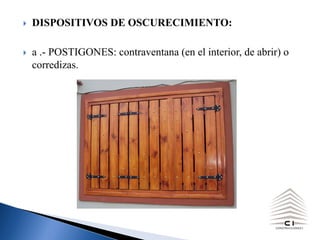

25. } DISPOSITIVOS DE OSCURECIMIENTO:
} a .- POSTIGONES: contraventana (en el interior, de abrir) o
corredizas.

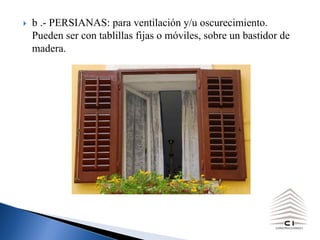

26. } b .- PERSIANAS: para ventilación y/u oscurecimiento.
Pueden ser con tablillas fijas o móviles, sobre un bastidor de
madera.

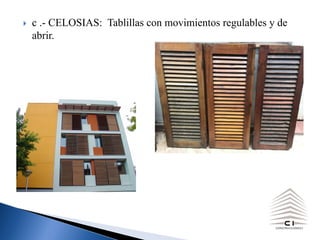

27. } c .- CELOSIAS: Tablillas con movimientos regulables y de
abrir.

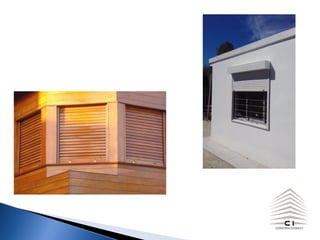

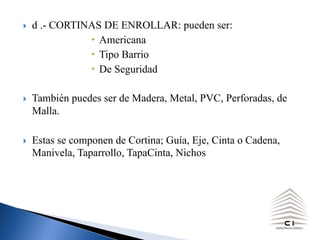

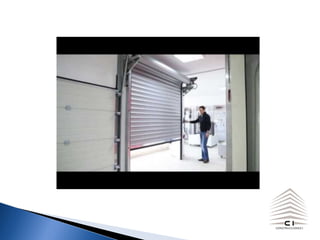

28. } d .- CORTINAS DE ENROLLAR: pueden ser:
Americana
Tipo Barrio
De Seguridad
} También puedes ser de Madera, Metal, PVC, Perforadas, de
Malla.
} Estas se componen de Cortina; Guía, Eje, Cinta o Cadena,
Manivela, Taparrollo, TapaCinta, Nichos

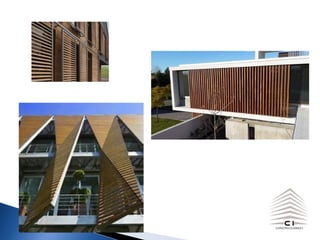

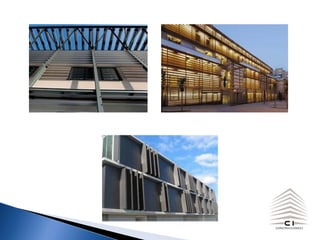

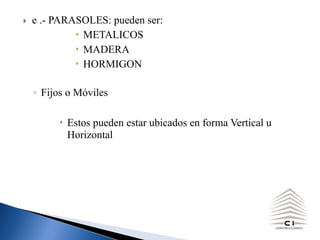

31. } e .- PARASOLES: pueden ser:
METALICOS
MADERA
HORMIGON
◦ Fijos o Móviles
– Estos pueden estar ubicados en forma Vertical u
Horizontal

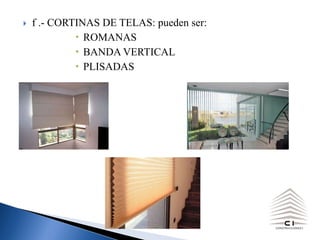

34. } f .- CORTINAS DE TELAS: pueden ser:
ROMANAS
BANDA VERTICAL
PLISADAS

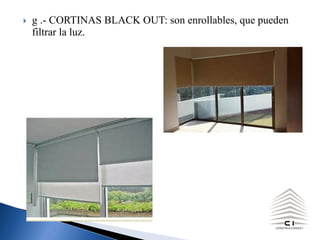

35. } g .- CORTINAS BLACK OUT: son enrollables, que pueden
filtrar la luz.

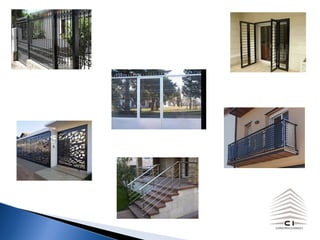

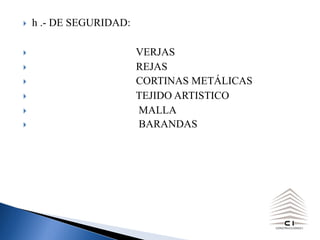

36. } h .- DE SEGURIDAD:
} VERJAS
} REJAS
} CORTINAS METÁLICAS
} TEJIDO ARTISTICO
} MALLA
} BARANDAS

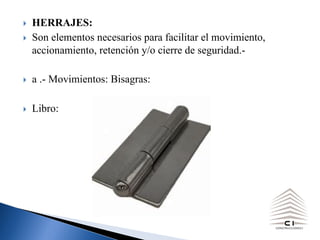

38. } HERRAJES:
} Son elementos necesarios para facilitar el movimiento,
accionamiento, retención y/o cierre de seguridad.-
} a .- Movimientos: Bisagras:
} Libro:

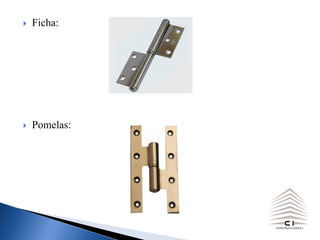

39. } Ficha:
} Pomelas:

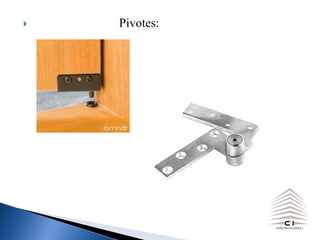

40. } Pivotes:

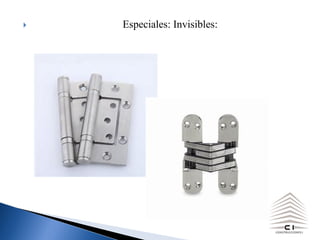

41. } Especiales: Invisibles:

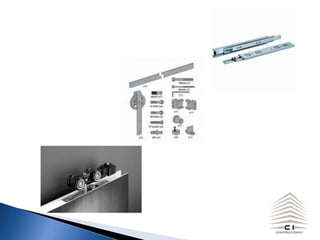

42. } Gozne, Guías, Rodamientos:

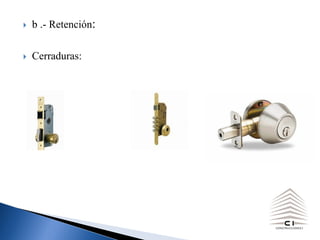

44. } b .- Retención:
} Cerraduras:

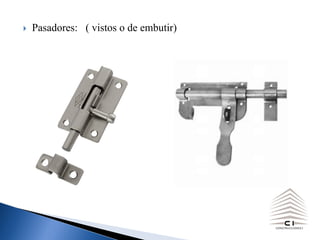

45. } Pasadores: ( vistos o de embutir)

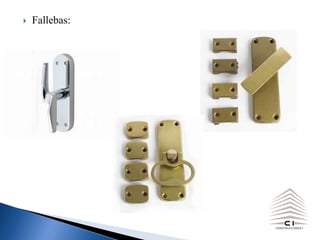

47. } Fallebas:

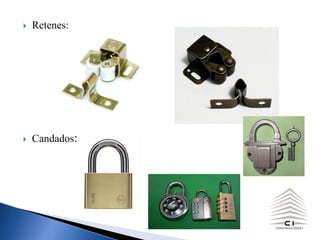

48. } Retenes:
} Candados:

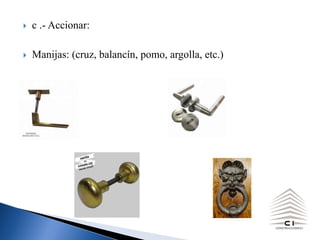

49. } c .- Accionar:
} Manijas: (cruz, balancín, pomo, argolla, etc.)

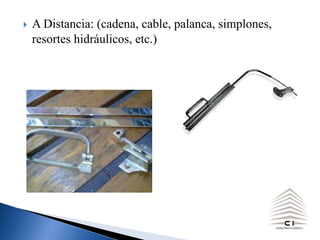

50. } A Distancia: (cadena, cable, palanca, simplones,
resortes hidráulicos, etc.)

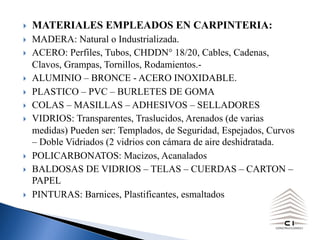

51. } MATERIALES EMPLEADOS EN CARPINTERIA:
} MADERA: Natural o Industrializada.
} ACERO: Perfiles, Tubos, CHDDN° 18/20, Cables, Cadenas,
Clavos, Grampas, Tornillos, Rodamientos.-
} ALUMINIO – BRONCE - ACERO INOXIDABLE.
} PLASTICO – PVC – BURLETES DE GOMA
} COLAS – MASILLAS – ADHESIVOS – SELLADORES
} VIDRIOS: Transparentes, Traslucidos, Arenados (de varias
medidas) Pueden ser: Templados, de Seguridad, Espejados, Curvos
– Doble Vidriados (2 vidrios con cámara de aire deshidratada.
} POLICARBONATOS: Macizos, Acanalados
} BALDOSAS DE VIDRIOS – TELAS – CUERDAS – CARTON –
PAPEL
} PINTURAS: Barnices, Plastificantes, esmaltados

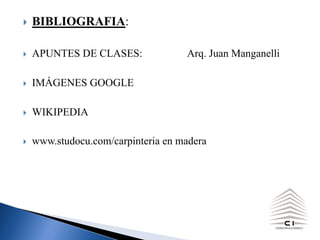

52. } BIBLIOGRAFIA:
} APUNTES DE CLASES: Arq. Juan Manganelli
} IMÁGENES GOOGLE
} WIKIPEDIA
} www.studocu.com/carpinteria en madera
