1. ESTRUCTURAS.

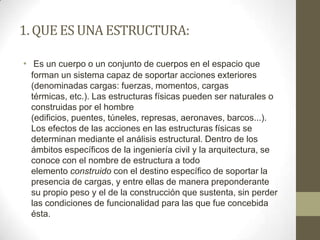

2. 1. QUE ES UNA ESTRUCTURA:
• Es un cuerpo o un conjunto de cuerpos en el espacio que
forman un sistema capaz de soportar acciones exteriores
(denominadas cargas: fuerzas, momentos, cargas
térmicas, etc.). Las estructuras físicas pueden ser naturales o
construidas por el hombre
(edificios, puentes, túneles, represas, aeronaves, barcos...).
Los efectos de las acciones en las estructuras físicas se
determinan mediante el análisis estructural. Dentro de los
ámbitos específicos de la ingeniería civil y la arquitectura, se
conoce con el nombre de estructura a todo
elemento construido con el destino específico de soportar la
presencia de cargas, y entre ellas de manera preponderante
su propio peso y el de la construcción que sustenta, sin perder
las condiciones de funcionalidad para las que fue concebida
ésta.

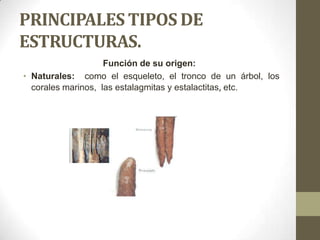

3. PRINCIPALES TIPOS DE
ESTRUCTURAS.
Función de su origen:
• Naturales: como el esqueleto, el tronco de un árbol, los
corales marinos, las estalagmitas y estalactitas, etc.

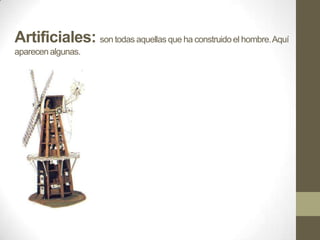

4. Artificiales: son todas aquellas que ha construido el hombre. Aquí
aparecen algunas.

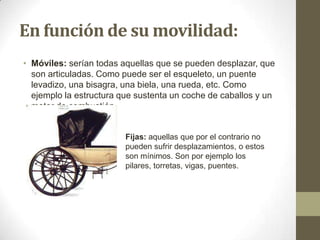

5. En función de su movilidad:
• Móviles: serían todas aquellas que se pueden desplazar, que
son articuladas. Como puede ser el esqueleto, un puente
levadizo, una bisagra, una biela, una rueda, etc. Como
ejemplo la estructura que sustenta un coche de caballos y un
motor de combustión.
Fijas: aquellas que por el contrario no
pueden sufrir desplazamientos, o estos
son mínimos. Son por ejemplo los
pilares, torretas, vigas, puentes.

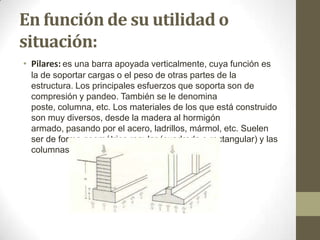

7. En función de su utilidad o
situación:
• Pilares: es una barra apoyada verticalmente, cuya función es
la de soportar cargas o el peso de otras partes de la
estructura. Los principales esfuerzos que soporta son de
compresión y pandeo. También se le denomina
poste, columna, etc. Los materiales de los que está construido
son muy diversos, desde la madera al hormigón
armado, pasando por el acero, ladrillos, mármol, etc. Suelen
ser de forma geométrica regular (cuadrada o rectangular) y las
columnas suelen ser de sección circular.

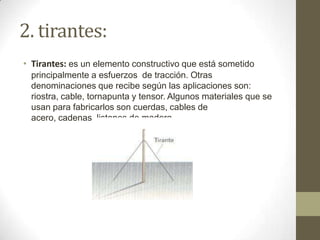

8. 2. tirantes:
• Tirantes: es un elemento constructivo que está sometido
principalmente a esfuerzos de tracción. Otras
denominaciones que recibe según las aplicaciones son:
riostra, cable, tornapunta y tensor. Algunos materiales que se
usan para fabricarlos son cuerdas, cables de
acero, cadenas, listones de madera...

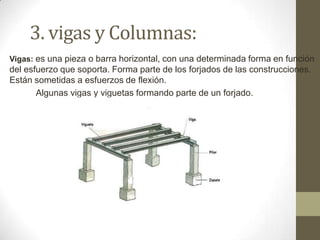

9. 3. vigas y Columnas:
Vigas: es una pieza o barra horizontal, con una determinada forma en función
del esfuerzo que soporta. Forma parte de los forjados de las construcciones.
Están sometidas a esfuerzos de flexión.
Algunas vigas y viguetas formando parte de un forjado.

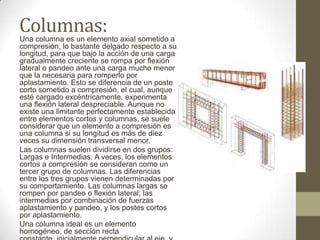

10. Columnas:
Una columna es un elemento axial sometido a
compresión, lo bastante delgado respecto a su
longitud, para que bajo la acción de una carga
gradualmente creciente se rompa por flexión
lateral o pandeo ante una carga mucho menor
que la necesaria para romperlo por
aplastamiento. Esto se diferencia de un poste
corto sometido a compresión, el cual, aunque
esté cargado excéntricamente, experimenta
una flexión lateral despreciable. Aunque no
existe una limitante perfectamente establecida
entre elementos cortos y columnas, se suele
considerar que un elemento a compresión es
una columna si su longitud es más de diez
veces su dimensión transversal menor.
Las columnas suelen dividirse en dos grupos:
Largas e Intermedias. A veces, los elementos
cortos a compresión se consideran como un
tercer grupo de columnas. Las diferencias
entre los tres grupos vienen determinadas por
su comportamiento. Las columnas largas se
rompen por pandeo o flexión lateral; las
intermedias por combinación de fuerzas
aplastamiento y pandeo, y los postes cortos
por aplastamiento.
Una columna ideal es un elemento
homogéneo, de sección recta

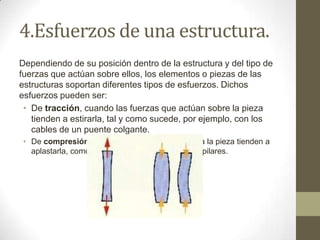

11. 4.Esfuerzos de una estructura.
Dependiendo de su posición dentro de la estructura y del tipo de
fuerzas que actúan sobre ellos, los elementos o piezas de las
estructuras soportan diferentes tipos de esfuerzos. Dichos
esfuerzos pueden ser:
• De tracción, cuando las fuerzas que actúan sobre la pieza
tienden a estirarla, tal y como sucede, por ejemplo, con los
cables de un puente colgante.
• De compresión, cuando las fuerzas que soporta la pieza tienden a
aplastarla, como es el caso, por ejemplo, de los pilares.

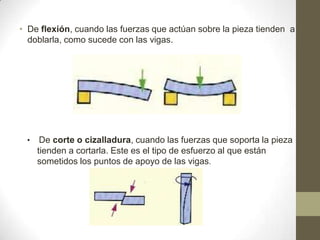

12. • De flexión, cuando las fuerzas que actúan sobre la pieza tienden a
doblarla, como sucede con las vigas.
•
De corte o cizalladura, cuando las fuerzas que soporta la pieza
tienden a cortarla. Este es el tipo de esfuerzo al que están
sometidos los puntos de apoyo de las vigas.
torsión

13. • De torsión, cuando las fuerzas que soporta la pieza tienden a
retorcerla. Este es el caso de los ejes, los cigüeñales y las
manivelas.

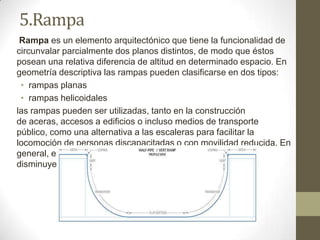

14. 5.Rampa
Rampa es un elemento arquitectónico que tiene la funcionalidad de
circunvalar parcialmente dos planos distintos, de modo que éstos
posean una relativa diferencia de altitud en determinado espacio. En
geometría descriptiva las rampas pueden clasificarse en dos tipos:
• rampas planas
• rampas helicoidales
las rampas pueden ser utilizadas, tanto en la construcción
de aceras, accesos a edificios o incluso medios de transporte
público, como una alternativa a las escaleras para facilitar la
locomoción de personas discapacitadas o con movilidad reducida. En
general, este tipo de rampas sirven para subir o bajar cargas
disminuyendo los esfuerzos.

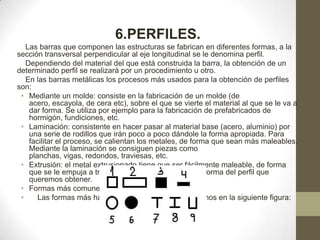

15. 6.PERFILES.
Las barras que componen las estructuras se fabrican en diferentes formas, a la
sección transversal perpendicular al eje longitudinal se le denomina perfil.
Dependiendo del material del que está construida la barra, la obtención de un
determinado perfil se realizará por un procedimiento u otro.
En las barras metálicas los procesos más usados para la obtención de perfiles
son:
• Mediante un molde: consiste en la fabricación de un molde (de
acero, escayola, de cera etc), sobre el que se vierte el material al que se le va a
dar forma. Se utiliza por ejemplo para la fabricación de prefabricados de
hormigón, fundiciones, etc.
• Laminación: consistente en hacer pasar al material base (acero, aluminio) por
una serie de rodillos que irán poco a poco dándole la forma apropiada. Para
facilitar el proceso, se calientan los metales, de forma que sean más maleables.
Mediante la laminación se consiguen piezas como
planchas, vigas, redondos, traviesas, etc.
• Extrusión: el metal extrusionado tiene que ser fácilmente maleable, de forma
que se le empuja a través de un orificio que tiene la forma del perfil que
queremos obtener.
• Formas más comunes:
•
Las formas más habituales son las que te mostramos en la siguiente figura:

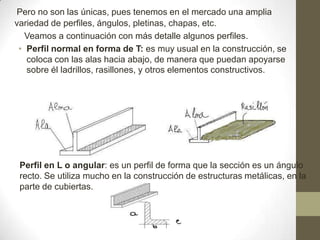

16. Pero no son las únicas, pues tenemos en el mercado una amplia
variedad de perfiles, ángulos, pletinas, chapas, etc.
Veamos a continuación con más detalle algunos perfiles.
• Perfil normal en forma de T: es muy usual en la construcción, se
coloca con las alas hacia abajo, de manera que puedan apoyarse
sobre él ladrillos, rasillones, y otros elementos constructivos.
Perfil en L o angular: es un perfil de forma que la sección es un ángulo
recto. Se utiliza mucho en la construcción de estructuras metálicas, en la
parte de cubiertas.

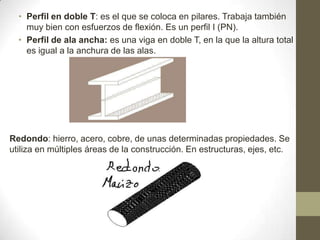

17. • Perfil en doble T: es el que se coloca en pilares. Trabaja también
muy bien con esfuerzos de flexión. Es un perfil I (PN).
• Perfil de ala ancha: es una viga en doble T, en la que la altura total
es igual a la anchura de las alas.
Redondo: hierro, acero, cobre, de unas determinadas propiedades. Se
utiliza en múltiples áreas de la construcción. En estructuras, ejes, etc.

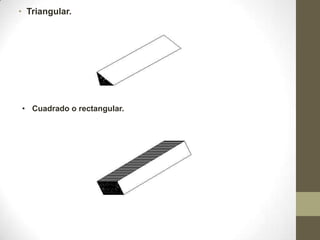

18. • Triangular.
• Cuadrado o rectangular.

19. 7.BISAGRA:
Una bisagra, gozne o pernio es un herraje articulado que
posibilita el giro de puertas, ventanas o paneles de muebles.
Cuenta con dos piezas, una de las cuales va unida a la hoja y
gira sobre un eje permitiendo su movimiento circular.
La variedad de modelos presentes en el mercado es enorme y
se adapta en forma y tamaño a sus múltiples utilidades. Los
materiales de fabricación se pueden concentrar en dos grandes
grupos:
• Plástico;
• Metal: acero, cinc, latón, bronce, etc.
Clasificación: Según:
• Su grado de apertura, que varía hasta los
180º, dependiendo del mueble al que va destinada;
• Su grado de visibilidad, distinguiéndose las invisibles y
las de tipo barril;
• Su sistema de colocación, diferenciándose la manual
a tornillos y la automática que precisa el uso
de maquinaria.

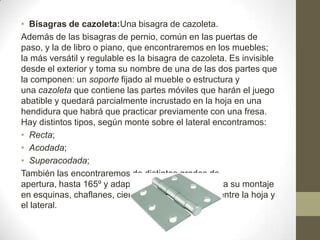

20. • Bisagras de cazoleta:Una bisagra de cazoleta.
Además de las bisagras de pernio, común en las puertas de
paso, y la de libro o piano, que encontraremos en los muebles;
la más versátil y regulable es la bisagra de cazoleta. Es invisible
desde el exterior y toma su nombre de una de las dos partes que
la componen: un soporte fijado al mueble o estructura y
una cazoleta que contiene las partes móviles que harán el juego
abatible y quedará parcialmente incrustado en la hoja en una
hendidura que habrá que practicar previamente con una fresa.
Hay distintos tipos, según monte sobre el lateral encontramos:
• Recta;
• Acodada;
• Superacodada;
También las encontraremos de distintos grados de
apertura, hasta 165º y adaptaciones especiales para su montaje
en esquinas, chaflanes, cierres en 45º, 90º y 180º entre la hoja y
el lateral.

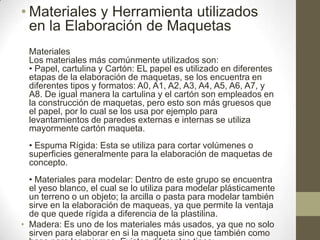

21. • Materiales y Herramienta utilizados
en la Elaboración de Maquetas
Materiales
Los materiales más comúnmente utilizados son:
• Papel, cartulina y Cartón: EL papel es utilizado en diferentes
etapas de la elaboración de maquetas, se los encuentra en
diferentes tipos y formatos: A0, A1, A2, A3, A4, A5, A6, A7, y
A8. De igual manera la cartulina y el cartón son empleados en
la construcción de maquetas, pero esto son más gruesos que
el papel, por lo cual se los usa por ejemplo para
levantamientos de paredes externas e internas se utiliza
mayormente cartón maqueta.
• Espuma Rígida: Esta se utiliza para cortar volúmenes o
superficies generalmente para la elaboración de maquetas de
concepto.
• Materiales para modelar: Dentro de este grupo se encuentra
el yeso blanco, el cual se lo utiliza para modelar plásticamente
un terreno o un objeto; la arcilla o pasta para modelar también
sirve en la elaboración de maqueas, ya que permite la ventaja
de que quede rígida a diferencia de la plastilina.
• Madera: Es uno de los materiales más usados, ya que no solo
sirven para elaborar en si la maqueta sino que también como

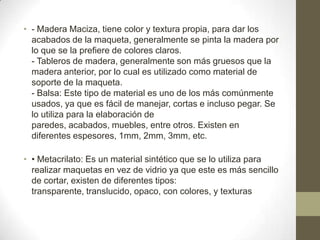

22. • - Madera Maciza, tiene color y textura propia, para dar los
acabados de la maqueta, generalmente se pinta la madera por
lo que se la prefiere de colores claros.
- Tableros de madera, generalmente son más gruesos que la
madera anterior, por lo cual es utilizado como material de
soporte de la maqueta.
- Balsa: Este tipo de material es uno de los más comúnmente
usados, ya que es fácil de manejar, cortas e incluso pegar. Se
lo utiliza para la elaboración de
paredes, acabados, muebles, entre otros. Existen en
diferentes espesores, 1mm, 2mm, 3mm, etc.
• • Metacrilato: Es un material sintético que se lo utiliza para
realizar maquetas en vez de vidrio ya que este es más sencillo
de cortar, existen de diferentes tipos:
transparente, translucido, opaco, con colores, y texturas

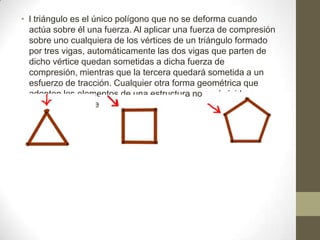

23. TRIANGULACION DE
ESTRUCTURAS:
•
Existen muchas estructuras que están formadas a base de
triángulos unidos entre sí. Este tipo de estructuras, que
adquieren una gran rigidez, tienen infinidad de aplicaciones.

24. • l triángulo es el único polígono que no se deforma cuando
actúa sobre él una fuerza. Al aplicar una fuerza de compresión
sobre uno cualquiera de los vértices de un triángulo formado
por tres vigas, automáticamente las dos vigas que parten de
dicho vértice quedan sometidas a dicha fuerza de
compresión, mientras que la tercera quedará sometida a un
esfuerzo de tracción. Cualquier otra forma geométrica que
adopten los elementos de una estructura no será rígida o
estable hasta que no se triangule.

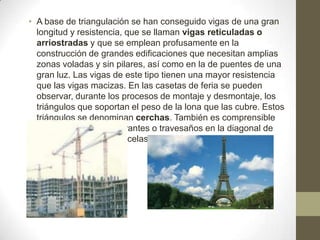

25. • A base de triangulación se han conseguido vigas de una gran
longitud y resistencia, que se llaman vigas reticuladas o
arriostradas y que se emplean profusamente en la
construcción de grandes edificaciones que necesitan amplias
zonas voladas y sin pilares, así como en la de puentes de una
gran luz. Las vigas de este tipo tienen una mayor resistencia
que las vigas macizas. En las casetas de feria se pueden
observar, durante los procesos de montaje y desmontaje, los
triángulos que soportan el peso de la lona que las cubre. Estos
triángulos se denominan cerchas. También es comprensible
ya porque se utilizan tirantes o travesaños en la diagonal de
puertas de jardín o cancelas
