El documento describe los componentes y el funcionamiento del sistema de encendido electrónico de un automóvil Daewoo Tico. Explica que el sistema consta de un acumulador, interruptor de encendido, bobina de encendido, distribuidor, módulo de encendido, captador de impulsos y bujías. La bobina transforma la corriente de baja tensión de la batería en alta tensión para producir la chispa en las bujías y encender la mezcla de aire y combustible en los cilindros.

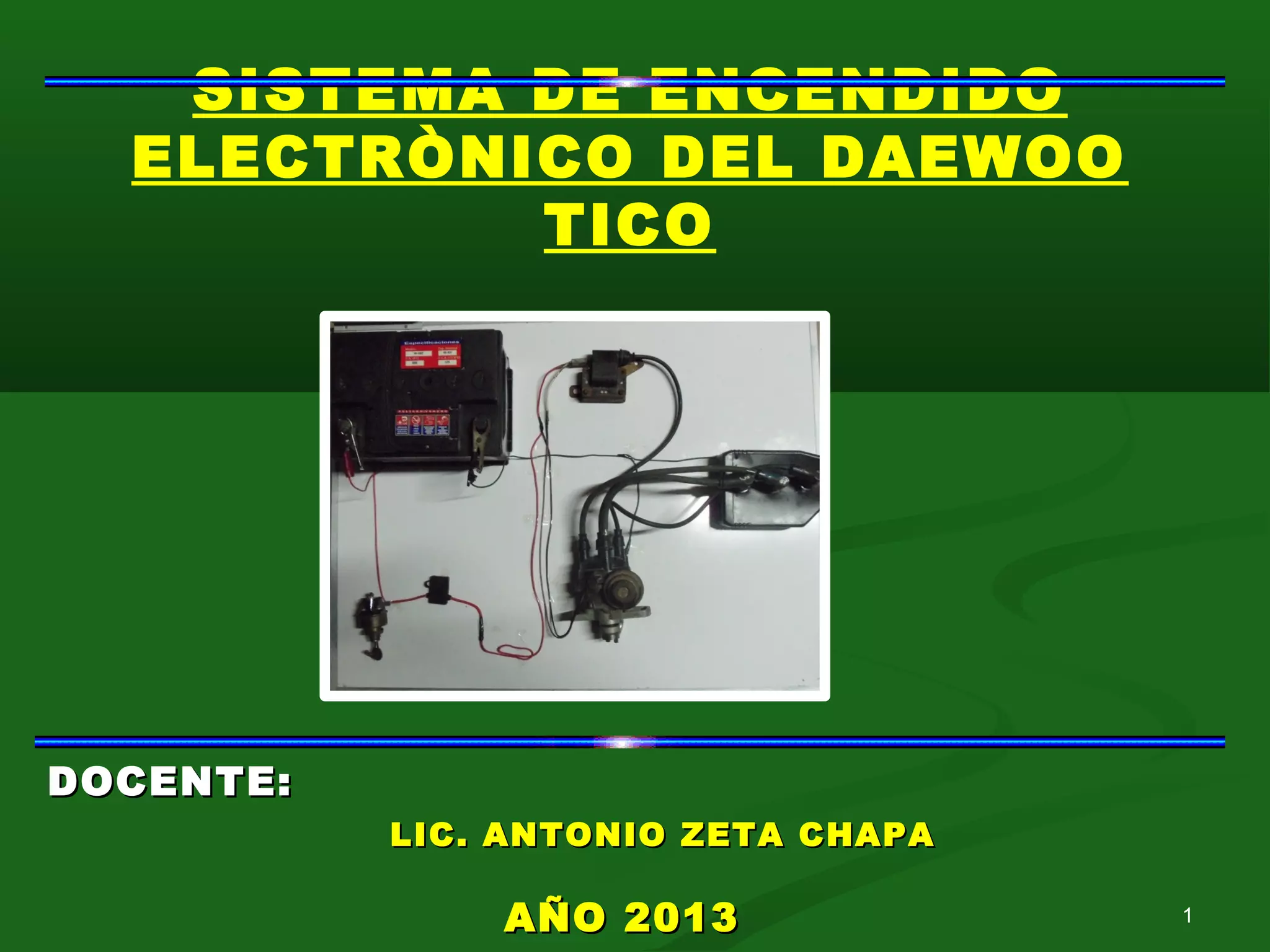

1. DOCENTE:DOCENTE:
LIC. ANTONIO ZETA CHAPALIC. ANTONIO ZETA CHAPA
AÑO 2013AÑO 2013
SISTEMA DE ENCENDIDO
ELECTRÒNICO DEL DAEWOO
TICO
1

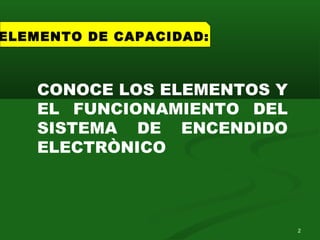

2. CONOCE LOS ELEMENTOS Y
EL FUNCIONAMIENTO DEL
SISTEMA DE ENCENDIDO
ELECTRÒNICO
ELEMENTO DE CAPACIDAD:
2

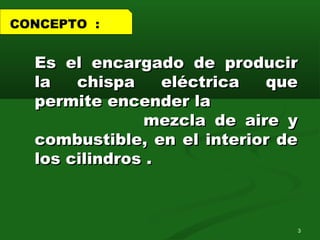

3. Es el encargado de producirEs el encargado de producir
la chispa eléctrica quela chispa eléctrica que
permite encender lapermite encender la
mezcla de aire ymezcla de aire y
combustible, en el interior decombustible, en el interior de
los cilindros .los cilindros .
CONCEPTO :
3

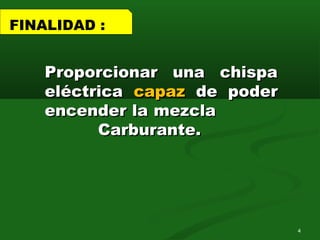

4. Proporcionar una chispaProporcionar una chispa
eléctricaeléctrica capazcapaz de poderde poder
encender la mezclaencender la mezcla
Carburante.Carburante.
FINALIDAD :
4

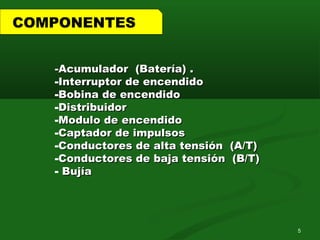

5. -Acumulador (Batería) .-Acumulador (Batería) .
-Interruptor de encendidoInterruptor de encendido
-Bobina de encendidoBobina de encendido
-DistribuidorDistribuidor
-Modulo de encendidoModulo de encendido
-Captador de impulsosCaptador de impulsos
-Conductores de alta tensión (A/T)Conductores de alta tensión (A/T)
-Conductores de baja tensión (B/T)Conductores de baja tensión (B/T)
- BujíaBujía
COMPONENTES
5

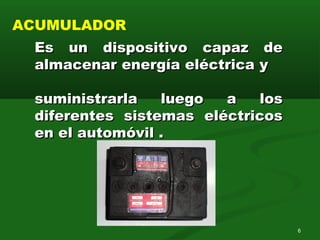

6. Es un dispositivo capaz deEs un dispositivo capaz de
almacenar energía eléctrica yalmacenar energía eléctrica y
suministrarla luego a lossuministrarla luego a los
diferentes sistemas eléctricosdiferentes sistemas eléctricos
en el automóvil .en el automóvil .
ACUMULADOR
6

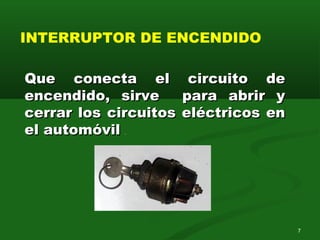

7. Que conecta el circuito deQue conecta el circuito de
encendido, sirve para abrir yencendido, sirve para abrir y
cerrar los circuitos eléctricos encerrar los circuitos eléctricos en
el automóvilel automóvil .
INTERRUPTOR DE ENCENDIDO
7

8. Es el órganoEs el órgano
encargado deencargado de
transformar latransformar la
electricidad deelectricidad de
baja tensiónbaja tensión
proporcionadaproporcionada
por la batería, enpor la batería, en
electricidad deelectricidad de
alta tensión.alta tensión.
-BOBINA DE ECENDIDO .-
8

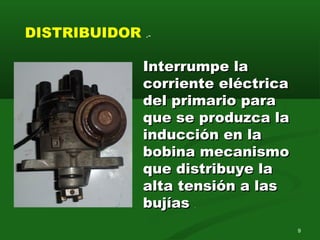

9. Interrumpe laInterrumpe la
corriente eléctricacorriente eléctrica
del primario paradel primario para
que se produzca laque se produzca la
inducción en lainducción en la
bobina mecanismobobina mecanismo
que distribuye laque distribuye la
alta tensión a lasalta tensión a las
bujíasbujías .
DISTRIBUIDOR .-
9

10. 10

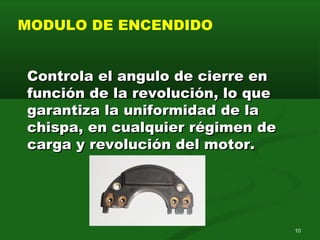

MODULO DE ENCENDIDO
Controla el angulo de cierre enControla el angulo de cierre en
función de la revolución, lo quefunción de la revolución, lo que
garantiza la uniformidad de lagarantiza la uniformidad de la
chispa, en cualquier régimen dechispa, en cualquier régimen de
carga y revolución del motor.carga y revolución del motor.

11. 11

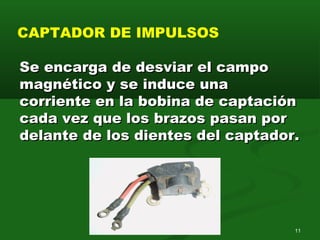

CAPTADOR DE IMPULSOS
Se encarga de desviar el campoSe encarga de desviar el campo
magnético y se induce unamagnético y se induce una
corriente en la bobina de captacióncorriente en la bobina de captación
cada vez que los brazos pasan porcada vez que los brazos pasan por
delante de los dientes del captador.delante de los dientes del captador.

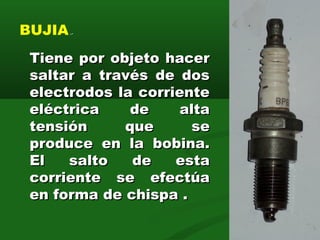

12. BUJIA.-
Tiene por objeto hacerTiene por objeto hacer
saltar a través de dossaltar a través de dos
electrodos la corrienteelectrodos la corriente
eléctrica de altaeléctrica de alta
tensión que setensión que se
produce en la bobina.produce en la bobina.
El salto de estaEl salto de esta
corriente se efectúacorriente se efectúa
en forma de chispa .en forma de chispa .
12

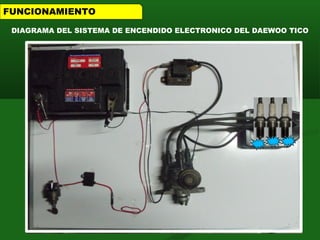

13. FUNCIONAMIENTO
DIAGRAMA DEL SISTEMA DE ENCENDIDO ELECTRONICO DEL DAEWOO TICO
13

14. G R A C I A S…G R A C I A S…
14
