Este documento describe las diferentes clases de diodos más comunes, incluyendo diodos de unión, diodos de punta de contacto, diodos emisores de luz, diodos capacitivos (varicap), diodos Zener, diodos túnel y diodos Gunn. Cada tipo de diodo se caracteriza por su construcción y comportamiento eléctrico único, como la emisión de luz, la capacidad variable o la generación de microondas.

1. CLASES DE DIODOS
• Pondremos las
diferentes clases de
diodos que son más
comunes dentro de los
circuitos electrónicos
que podamos usar.
• - Diodos de unión.
- Diodos de punta de
contacto.
- Diodo emisores de luz.
- Diodo capacitivo (varicap).
- Diodo Zener.
- Diodo túnel.
- Diodo Gunn.

2. DIODOS DE UNIÓN
• Los diodos de unión son los que
hemos venido describiendo en esta
sección de diodos, es decir, el que
consta de un cristal de germanio o de
silicio, debidamente dopado, y tiene
una forma cilíndrica. Son diodos para
baja potencia que se usan mucho
como rectificadores de pequeños
aparatos. A esta clase de diodo
también se le conoce con el nombre
de diodos de juntura. Es muy
conveniente aprenderse de memoria
cada uno de los símbolos electrónicos
de los diodos, ello nos facilitará la
comprensión de los esquemas, no
sólo los de Areaelectronica.com, sino
también cualquier esquema que
necesiten entender.
Símbolos de los diodos rectificadores

3. DIODOS DE PUNTA DE CONTACTO:
• Poseen unas propiedades similares a
los diodos de unión y la única
diferencia es, en todo caso, el sistema
de construcción que se ha aplicado.
En la imagen se muestra un esquema
de uno de estos elementos que
consta de una punta de contacto en
forma de muelle (1) que se hay
conectada con un cristal de tipo P
(2), el cual se haya a su vez en
contacto con un cristal de tipo N (3).
En la parte baja, una base metálica
hace de soporte y asegura la rigidez
del conjunto. Exactamente igual que
ocurre con los diodos de unión, el
diodo de punta de contacto se
comporta dejando pasar la corriente
en un solo sentido.

4. DIODOS EMISORES DE LUZ
• Los diodos emisores también son
conocidos con el nombre de LED (iniciales
de su denominación inglesa Light Emitter
Diode) que tienen la particularidad de
emitir luz cuando son atravesados por la
corriente eléctrica. Como quiera que
consiguen una luz bastante viva
y, además, con una mínima cantidad de
corriente (del orden a algunas decenas de
miliamperios).
Los diodos emisores de luz funcionan por un
complicado proceso físico en el que
desprenden fotones al volver a su órbita de
valencia. La energía luminosa radiada puede
ser de color verde si el elemento ha sido
tratado con galio-fósforo, o roja si lo sido con
galio-Arsenio. De hecho los galios son muy
conocidos por la gran variedad de aplicaciones
que se les a encontrado en todo orden de
aparatos electrónicos.
Diodos luminicentes LEDs.

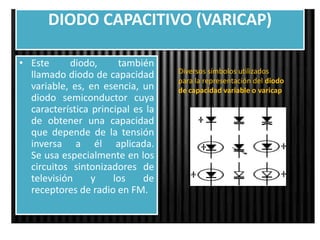

5. DIODO CAPACITIVO (VARICAP)
• Este diodo, también
llamado diodo de capacidad
variable, es, en esencia, un
diodo semiconductor cuya
característica principal es la
de obtener una capacidad
que depende de la tensión
inversa a él aplicada.
Se usa especialmente en los
circuitos sintonizadores de
televisión y los de
receptores de radio en FM.
Diversos símbolos utilizados
para la representación del diodo
de capacidad variable o varicap

6. DIODO ZENER:
• El diodo Zener, también llamado
diodo regulador de tensión, podemos
definirlo como un elemento
semiconductor de silicio que tiene la
característica de un diodo normal
cuando trabaja en sentido directo, es
decir, en sentido de paso; pero en
sentido inverso, y para una corriente
inversa superior a un determinado
valor, presenta una tensión de valor
constante. Este fenómeno de tensión
constante en el sentido inverso
convierte a los diodos de Zener en
dispositivos excepcionalmente útiles
para obtener una tensión
relativamente invisible a las
variaciones de la tensión de
alimentación, es decir, como
dispositivos reguladores de tensión.
Diodo Zener, también llamado
regulador de tensión

7. DIODO TUNEL
• Este diodo presenta una cualidad
curiosa que se pone de manifiesto
rápidamente al observar su curva
característica, la cual se ve en el
gráfico. En lo que respecta a la
corriente en sentido de bloqueo se
comporta como un diodo
corriente, pero en el sentido de paso
ofrece unas variantes según la
tensión que se le somete. La
intensidad de la corriente crece con
rapidez al principio con muy poco
valor de tensión hasta llegar a la
cresta (C) desde donde, al recibir
mayor tensión, se produce una
pérdida de intensidad hasta D que
vuelve a elevarse cuando se
sobrepasa toda esta zona del valor de
la tensión.

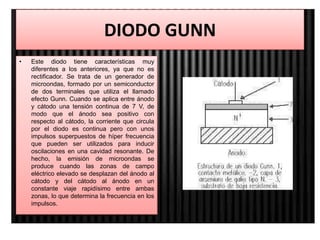

8. DIODO GUNN
• Este diodo tiene características muy
diferentes a los anteriores, ya que no es
rectificador. Se trata de un generador de
microondas, formado por un semiconductor
de dos terminales que utiliza el llamado
efecto Gunn. Cuando se aplica entre ánodo
y cátodo una tensión continua de 7 V, de
modo que el ánodo sea positivo con
respecto al cátodo, la corriente que circula
por el diodo es continua pero con unos
impulsos superpuestos de híper frecuencia
que pueden ser utilizados para inducir
oscilaciones en una cavidad resonante. De
hecho, la emisión de microondas se
produce cuando las zonas de campo
eléctrico elevado se desplazan del ánodo al
cátodo y del cátodo al ánodo en un
constante viaje rapidísimo entre ambas
zonas, lo que determina la frecuencia en los
impulsos.
