1. DIODOS Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer, dentro del silicio que lo forman, impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio, es decir, abundan los “huecos” o “lagunas” formadas por los faltantes de electrones . Unidos apropiadamente de manera física, forman una unión o juntura N-P, quedando a ambos lados de la construcción dos sectores bien definidos que, en la práctica, se los conoce como Cátodo y Ánodo, respectivamente. Durante la fabricación, y al momento de unirse los materiales entre sí, se produce un fenómeno de invasión electrónica en el material contiguo y carente de este elemento. Existen varios tipos de diodos que asimismo, cumplen una variedad de funciones, en esta ocasión hablaremos de los de uso más común utilizados en los circuitos electrónicos y eléctricos.

2. DIODO RECTIFICADOR Este diodo, como el de tubo es un rectificador, tiene una amplia cobertura de usos, aunque con diferentes tamaños y características, dependiendo de la sección y función que vaya a llevar a cabo, en esencia es, rectificar señales, ya sea eliminando el componente de radiofrecuencia , en este caso usado como detector, o en las salidas de audio; también los vemos en las fuentes de alimentación encargados de rectificar la corriente alterna, ya se que provenga de un transformador o directamente de la red eléctrica. En la imagen a la derecha vemos un puente de diodos, estos vienen en un chip con los 4 diodos internamente, aunque pueden hacerse con 4 diodos normales.

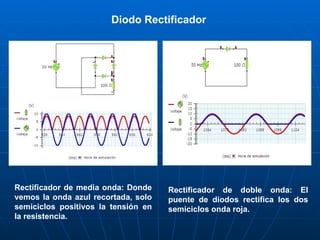

3. Diodo Rectificador Rectificador de media onda: Donde vemos la onda azul recortada, solo semiciclos positivos la tensión en la resistencia. Rectificador de doble onda: El puente de diodos rectifica los dos semiciclos onda roja.

4. DIODO LED El diodo LED tiene la capacidad de producir luz visible o invisible cuando esta polarizado en directo. Posee un voltaje umbral entre 1.8 y 2.5 V y una corriente umbral entre 8mA y 20mA. La luz que emiten los diodos se debe a la energía liberada por la recombinación de pares electrón-hueco en la juntura PN, la cual se libera en forma de calor en semiconductores como el silicio y el germanio, por lo cual los leds se fabrican de materiales como Fosfuro Arseniuro de de Galio (GaAsP) o fosfuro de Galio (GaP). Pueden emitir varios colores o infrarrojo (IR) según el material y la longitud de onda.

5. DIODO VARICAP Diodo de capacidad variable, esto es el diodo varicap, también llamado Varactor. Este diodo forma una capacidad en los extremos de la unio PN, que resulta de utilidad, cuando se busca utilizar esa capacidad en provecho del circuito en el cual debe de funcionar el diodo. Cuando polarizamos un varicap de forma directa, observamos que además de las zonas constitutivas de la capacidad que buscamos, en paralelo con ellas aparece una resistencia de muy bajo valor óhmico, conformando con esto un capacitor de pérdidas muy elevadas. En cambio si lo polarizamos en sentido inverso, la resistencia en paralelo mencionada, es de un valor relativamente alto, dando como resultado que el diodo se comporte como un capacitor de pérdidas bajas.

6. FOTODIODO Es un diodo sensible a la incidencia de la luz la cual genera una corriente eléctrica llamada corriente de fuga en sentido inverso al permitido por la juntura del diodo. Por lo tanto se producirá un aumento de la circulación de corriente cuando el diodo es excitado por la luz. Aplicaciones: Se usa en los lectores de CD, recuperando la información grabada en el surco del Cd transformando la luz del haz láser reflejada en el mismo en impulsos eléctricos para ser procesados por el sistema y obtener como resultado los datos grabados, Receptores: comunicación por fibra óptica, mandos a distancia, Lectores ópticos: CD, DVD, códigos de barras, Monitores de luz: control de láseres, Cámaras: vídeo, visión nocturna, y Sensores: de presencia, ángulo, composición química, etc.

7. Se llama diodo PIN a una estructura de tres capas, siendo la intermedia semiconductor intrínseco, y las externas, una de tipo P y la otra tipo N (estructura P-I-N que da nombre al diodo). Sin embargo, en la práctica, la capa intrínseca se sustituye bien por una capa tipo P de alta resistividad (π) o bien por una capa n de alta resistividad (ν). El diodo PIN puede ejercer, entre otras cosas, como: conmutador de RF resistencia variable protector de sobretensiones fotodetector DIODO PIN

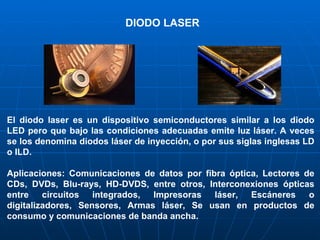

8. El diodo laser es un dispositivo semiconductores similar a los diodo LED pero que bajo las condiciones adecuadas emite luz láser. A veces se los denomina diodos láser de inyección, o por sus siglas inglesas LD o ILD. Aplicaciones: Comunicaciones de datos por fibra óptica, Lectores de CDs, DVDs, Blu-rays, HD-DVDS, entre otros, Interconexiones ópticas entre circuitos integrados, Impresoras láser, Escáneres o digitalizadores, Sensores, Armas láser, Se usan en productos de consumo y comunicaciones de banda ancha. DIODO LASER

9. Este diodo se conoce también con el nombre de diodo Esaki, posee una unión pn, pero con la diferencia que en ella se presenta el efecto túnel. Este diodo posee una resistencia negativa en un intervalo de la curva tensión-corriente, esta curva es bastante diferente a la de los demás diodos, ya que al aumentar la tensión, aumenta la corriente, llegando a un punto en el que la corriente empieza a disminuir y luego aumenta de nuevo, presentando una cresta y una falla DIODO TUNEL

10. En la región de ruptura exista una caída de tensión casi constante, en esta región se diseñan los diodos zener para que se aproveche esta característica. Aplicaciones: Regulador de tensión, estabilizar una tensión, hacen un ''treshold '' o sea un punto de tensión que se tiene que superar para tener un determinado efecto electrónico, tensión de referencia, limitadores de tensión, generadores de ruido, comparadores de tensión, se puede emplear como recortadores de tensión y protector de carga. DIODO ZENER

11. DIODOS DE DIFERENTES VALORES
