1. CISCO I
1

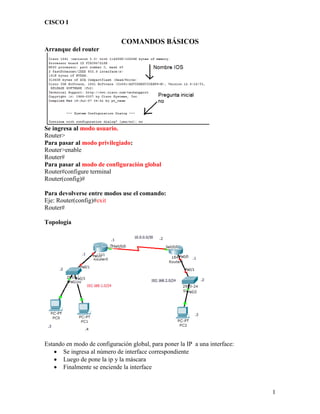

COMANDOS BÁSICOS
Arranque del router
Se ingresa al modo usuario.
Router>
Para pasar al modo privilegiado:
Router>enable
Router#
Para pasar al modo de configuración global
Router#configure terminal
Router(config)#
Para devolverse entre modos use el comando:
Eje: Router(config)#exit
Router#
Topología
Estando en modo de configuración global, para poner la IP a una interface:
Se ingresa al número de interface correspondiente
Luego de pone la ip y la máscara
Finalmente se enciende la interface
2. CISCO I
2
Ej: Interface fastethernet 0/0
Router(config)#interface fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Ej: Interface serial 0/0/0
Para las interfaces seriales
se ingresa el número de interface
se asigna la ip y la máscara
se enciende la interface
NOTA: una de los dos extremos del cable serial debe ser configurado con un reloj
para sincronizar la comunicación. Esto solo se hace en la interface DCE, el otro
extremo es el DTE. En el packet tracer se puede ver cuál es DCE y cuál DTE
poniendo el “mouse” sobre el cable. El extremo DCE (reloj) muestra una imagen de
un reloj.
Interface serial DTE
Router(config)#interface serial 0/0/0
Router(config-if)#ip address 10.0.0.1 255.255.255.252
Router(config-if)#no shutdown
Interface serial DCE (reloj)
Si en la interface se debe configurar el reloj, se debe agregar:
Router(config)#interface serial 0/0/0
Router(config-if)#ip address 10.0.0.2 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Para obtener ayuda sobre parámetros de un comando
Si requiere ayuda de los commandos, se usa el signo de pregunta: Ej:
Router(config-if)#ip address ?
A.B.C.D IP address
dhcp IP Address negotiated via DHCP
Tecla de tabulación
Si está escribiendo un commando y usa la tecla TAB, el sistema le autocompletar
Router#conf ( si usa TAB)
Router#configure t ( si usa TAB)
Router#configure terminal
Memorias de un dispositivo
RAM: se guardan todos los comandos que van ingresando. Pero si se reincia el
equipo se pierde la configuración. Los comandos que se ingresan quedan en un
archivo que se llama running-config

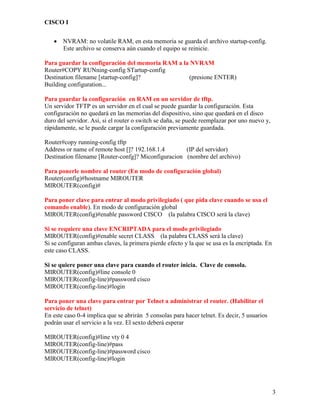

3. CISCO I
3
NVRAM: no volatile RAM, en esta memoria se guarda el archivo startup-config.
Este archivo se conserva aún cuando el equipo se reinicie.
Para guardar la configuración del memoria RAM a la NVRAM
Router#COPY RUNning-config STartup-config
Destination filename [startup-config]? (presione ENTER)
Building configuration...
Para guardar la configuración en RAM en un servidor de tftp.
Un servidor TFTP es un servidor en el cual se puede guardar la configuración. Esta
configuración no quedará en las memorias del dispositivo, sino que quedará en el disco
duro del servidor. Así, si el router o switch se daña, se puede reemplazar por uno nuevo y,
rápidamente, se le puede cargar la configuración previamente guardada.
Router#copy running-config tftp
Address or name of remote host []? 192.168.1.4 (IP del servidor)
Destination filename [Router-confg]? Miconfiguracion (nombre del archivo)
Para ponerle nombre al router (En modo de configuración global)
Router(config)#hostname MIROUTER
MIROUTER(config)#
Para poner clave para entrar al modo privilegiado ( que pida clave cuando se usa el
comando enable). En modo de configuración global
MIROUTER(config)#enable password CISCO (la palabra CISCO será la clave)
Si se requiere una clave ENCRIPTADA para el modo privilegiado
MIROUTER(config)#enable secret CLASS (la palabra CLASS será la clave)
Si se configuran ambas claves, la primera pierde efecto y la que se usa es la encriptada. En
este caso CLASS.
Si se quiere poner una clave para cuando el router inicia. Clave de consola.
MIROUTER(config)#line console 0
MIROUTER(config-line)#password cisco
MIROUTER(config-line)#login
Para poner una clave para entrar por Telnet a administrar el router. (Habilitar el
servicio de telnet)
En este caso 0-4 implica que se abrirán 5 consolas para hacer telnet. Es decir, 5 usuarios
podrán usar el servicio a la vez. El sexto deberá esperar
MIROUTER(config)#line vty 0 4
MIROUTER(config-line)#pass
MIROUTER(config-line)#password cisco
MIROUTER(config-line)#login

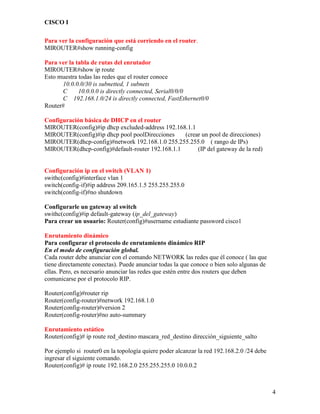

4. CISCO I
4
Para ver la configuración que está corriendo en el router.
MIROUTER#show running-config
Para ver la tabla de rutas del enrutador
MIROUTER#show ip route
Esto muestra todas las redes que el router conoce
10.0.0.0/30 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, Serial0/0/0
C 192.168.1.0/24 is directly connected, FastEthernet0/0
Router#
Configuración básica de DHCP en el router
MIROUTER(config)#ip dhcp excluded-address 192.168.1.1
MIROUTER(config)#ip dhcp pool poolDirecciones (crear un pool de direcciones)
MIROUTER(dhcp-config)#network 192.168.1.0 255.255.255.0 ( rango de IPs)
MIROUTER(dhcp-config)#default-router 192.168.1.1 (IP del gateway de la red)
Configuración ip en el switch (VLAN 1)
swithc(config)#interface vlan 1
switch(config-if)#ip address 209.165.1.5 255.255.255.0
switch(config-if)#no shutdown
Configurarle un gateway al switch
swithc(config)#ip default-gateway (ip_del_gateway)
Para crear un usuario: Router(config)#username estudiante password cisco1
Enrutamiento dinámico
Para configurar el protocolo de enrutamiento dinámico RIP
En el modo de configuración global.
Cada router debe anunciar con el comando NETWORK las redes que él conoce ( las que
tiene directamente conectas). Puede anunciar todas la que conoce o bien solo algunas de
ellas. Pero, es necesario anunciar las redes que estén entre dos routers que deben
comunicarse por el protocolo RIP.
Router(config)#router rip
Router(config-router)#network 192.168.1.0
Router(config-router)#version 2
Router(config-router)#no auto-summary
Enrutamiento estático
Router(config)# ip route red_destino mascara_red_destino dirección_siguiente_salto
Por ejemplo si router0 en la topología quiere poder alcanzar la red 192.168.2.0 /24 debe
ingresar el siguiente comando.
Router(config)# ip route 192.168.2.0 255.255.255.0 10.0.0.2

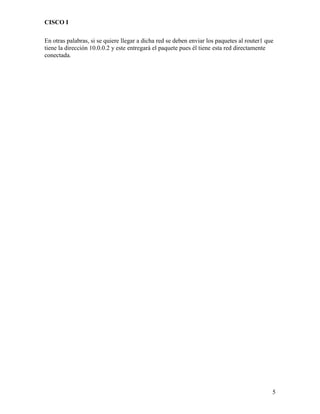

5. CISCO I
5
En otras palabras, si se quiere llegar a dicha red se deben enviar los paquetes al router1 que
tiene la dirección 10.0.0.2 y este entregará el paquete pues él tiene esta red directamente
conectada.
