1. REDES
UT8.- ENRUTAMIENTO ESTÁTICO
UT-8 ENRUTAMIENTO ESTÁTICO.
1 Iván Sánchez Orejuela

2. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

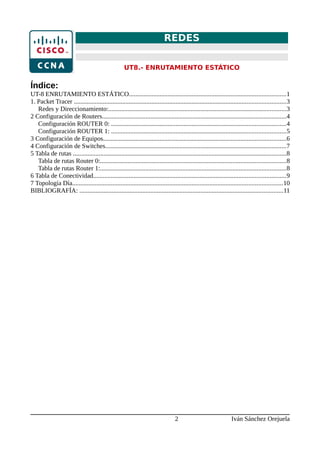

Índice:
UT-8 ENRUTAMIENTO ESTÁTICO.................................................................................................1
1. Packet Tracer ...................................................................................................................................3
Redes y Direccionamiento:..............................................................................................................3
2 Configuración de Routers..................................................................................................................4
Configuración ROUTER 0: ............................................................................................................4
Configuración ROUTER 1: ............................................................................................................5
3 Configuración de Equipos.................................................................................................................6
4 Configuración de Switches................................................................................................................7
5 Tabla de rutas ....................................................................................................................................8
Tabla de rutas Router 0:...................................................................................................................8
Tabla de rutas Router 1:...................................................................................................................8
6 Tabla de Conectividad.......................................................................................................................9
7 Topología Día..................................................................................................................................10
BIBLIOGRAFÍA: ..............................................................................................................................11
2 Iván Sánchez Orejuela

3. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

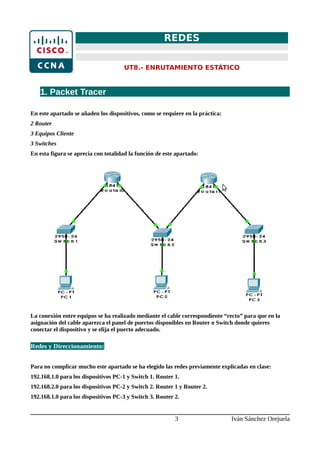

1. Packet Tracer
En este apartado se añaden los dispositivos, como se requiere en la práctica:
2 Router
3 Equipos Cliente
3 Switches
En esta figura se aprecia con totalidad la función de este apartado:
La conexión entre equipos se ha realizado mediante el cable correspondiente “recto” para que en la
asignación del cable aparezca el panel de puertos disponibles en Router o Switch donde quieres
conectar el dispositivo y se elija el puerto adecuado.
Redes y Direccionamiento:
Para no complicar mucho este apartado se ha elegido las redes previamente explicadas en clase:
192.168.1.0 para los dispositivos PC-1 y Switch 1. Router 1.
192.168.2.0 para los dispositivos PC-2 y Switch 2. Router 1 y Router 2.
192.168.1.0 para los dispositivos PC-3 y Switch 3. Router 2.
3 Iván Sánchez Orejuela

4. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

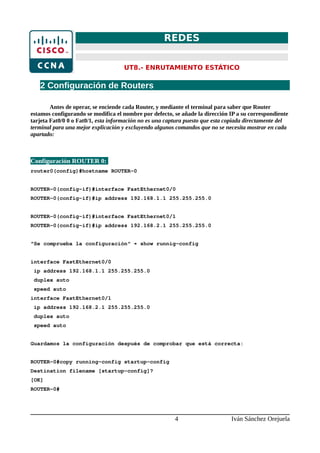

2 Configuración de Routers
Antes de operar, se enciende cada Router, y mediante el terminal para saber que Router
estamos configurando se modifica el nombre por defecto, se añade la dirección IP a su correspondiente
tarjeta Fat0/0 0 o Fat0/1, esta información no es una captura puesto que esta copiada directamente del
terminal para una mejor explicación y excluyendo algunos comandos que no se necesita mostrar en cada
apartado:
Configuración ROUTER 0:
router0(config)#hostname ROUTER-0
ROUTER-0(config-if)#interface FastEthernet0/0
ROUTER-0(config-if)#ip address 192.168.1.1 255.255.255.0
ROUTER-0(config-if)#interface FastEthernet0/1
ROUTER-0(config-if)#ip address 192.168.2.1 255.255.255.0
“Se comprueba la configuración“ → show runnig-config
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
interface FastEthernet0/1
ip address 192.168.2.1 255.255.255.0
duplex auto
speed auto
Guardamos la configuración después de comprobar que está correcta:
ROUTER-0#copy running-config startup-config
Destination filename [startup-config]?
[OK]
ROUTER-0#
4 Iván Sánchez Orejuela

5. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

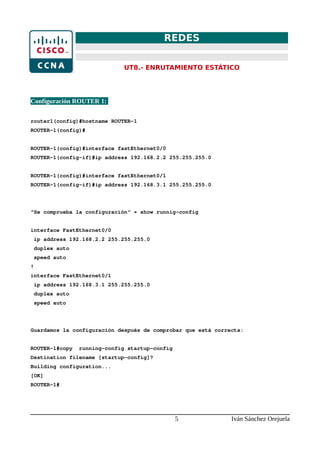

Configuración ROUTER 1:
router1(config)#hostname ROUTER-1
ROUTER-1(config)#
ROUTER-1(config)#interface fastEthernet0/0
ROUTER-1(config-if)#ip address 192.168.2.2 255.255.255.0
ROUTER-1(config)#interface fastEthernet0/1
ROUTER-1(config-if)#ip address 192.168.3.1 255.255.255.0
“Se comprueba la configuración“ → show runnig-config
interface FastEthernet0/0
ip address 192.168.2.2 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
ip address 192.168.3.1 255.255.255.0
duplex auto
speed auto
Guardamos la configuración después de comprobar que está correcta:
ROUTER-1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
ROUTER-1#
5 Iván Sánchez Orejuela

6. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

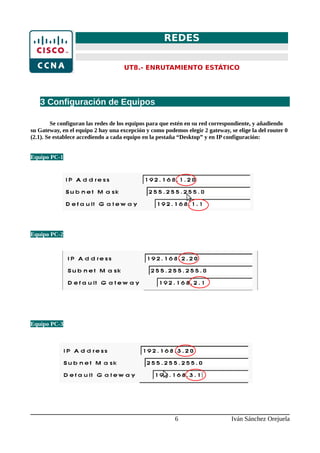

3 Configuración de Equipos
Se configuran las redes de los equipos para que estén en su red correspondiente, y añadiendo
su Gateway, en el equipo 2 hay una excepción y como podemos elegir 2 gateway, se elige la del router 0
(2.1). Se establece accediendo a cada equipo en la pestaña “Desktop” y en IP configuración:
Equipo PC-1
Equipo PC-2
Equipo PC-3
6 Iván Sánchez Orejuela

7. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

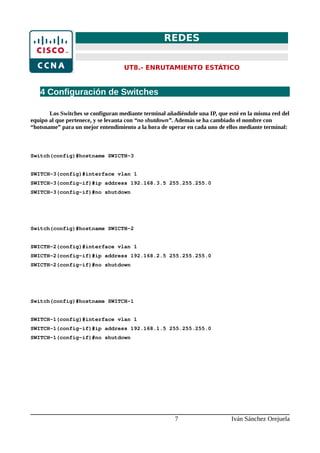

4 Configuración de Switches
Los Switches se configuran mediante terminal añadiéndole una IP, que esté en la misma red del
equipo al que pertenece, y se levanta con “no shutdown”. Además se ha cambiado el nombre con
“hotsname” para un mejor entendimiento a la hora de operar en cada uno de ellos mediante terminal:
Switch(config)#hostname SWICTH-3
SWITCH-3(config)#interface vlan 1
SWITCH-3(config-if)#ip address 192.168.3.5 255.255.255.0
SWITCH-3(config-if)#no shutdown
Switch(config)#hostname SWICTH-2
SWICTH-2(config)#interface vlan 1
SWICTH-2(config-if)#ip address 192.168.2.5 255.255.255.0
SWICTH-2(config-if)#no shutdown
Switch(config)#hostname SWITCH-1
SWITCH-1(config)#interface vlan 1
SWITCH-1(config-if)#ip address 192.168.1.5 255.255.255.0
SWITCH-1(config-if)#no shutdown
7 Iván Sánchez Orejuela

8. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

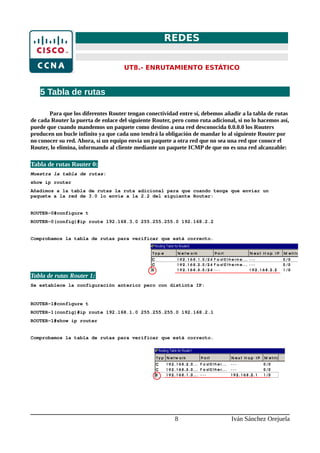

5 Tabla de rutas
Para que los diferentes Router tengan conectividad entre sí, debemos añadir a la tabla de rutas
de cada Router la puerta de enlace del siguiente Router, pero como ruta adicional, si no lo hacemos así,
puede que cuando mandemos un paquete como destino a una red desconocida 0.0.0.0 los Routers
producen un bucle infinito ya que cada uno tendrá la obligación de mandar lo al siguiente Router por
no conocer su red. Ahora, si un equipo envía un paquete a otra red que no sea una red que conoce el
Router, lo elimina, informando al cliente mediante un paquete ICMP de que no es una red alcanzable:
Tabla de rutas Router 0:
Muestra la tabla de rutas:
show ip router
Añadimos a la tabla de rutas la ruta adicional para que cuando tenga que enviar un
paquete a la red de 3.0 lo envíe a la 2.2 del siguiente Router:
ROUTER-0#configure t
ROUTER-0(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2
Comprobamos la tabla de rutas para verificar que está correcto.
Tabla de rutas Router 1:
Se establece la configuración anterior pero con distinta IP:
ROUTER-1#configure t
ROUTER-1(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
ROUTER-1#show ip router
Comprobamos la tabla de rutas para verificar que está correcto.
8 Iván Sánchez Orejuela

9. REDES
UT8.- ENRUTAMIENTO ESTÁTICO
Tabla de rutas Equipo PC-2:
A el equipo PC - 2 le vamos a añadir una ruta adicional para que cuando intente mandar un
paquete a la red del Router 1 que es la 3.0 (como su gateway solo puede ser una, y es la de la 2.1) para
hacer un camino más corto, se establece una ruta directa “adicional” con el Router 1:
Esto no se hacer lo todavía en Packet Tracer pero el concepto es lo que importa. En un equipo real
Linux lo haría así:
route add net 192.168.3.0 gateway 192.168.2.2
NOTA:
El único inconveniente de este “beneficio” es; si en la Red de este mismo equipo existieran 200 equipos
más, habría que configurarles su tabla de rutas a cada uno.
6 Tabla de Conectividad
Esta tabla de conectividad contiene los 3 equipos de la topología, cada cuadro representa los
pasos por donde tiene que pasar para lograr conexión con el equipo destino.
PC - 1 PC – 2 PC - 3
PC - 1 X Router 0 Router 0 y 1
PC - 2 Router 0 X Router 1 (Adicional)
PC - 3 Router 1 y 0 Router 1 X
9 Iván Sánchez Orejuela

10. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

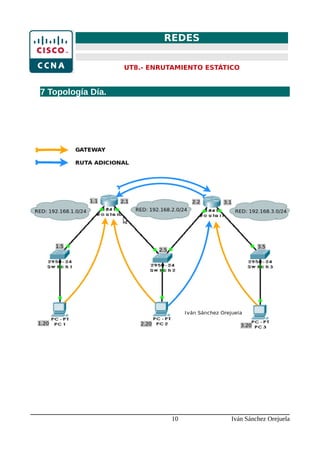

7 Topología Día.
10 Iván Sánchez Orejuela

11. REDES
UT8.- ENRUTAMIENTO ESTÁTICO

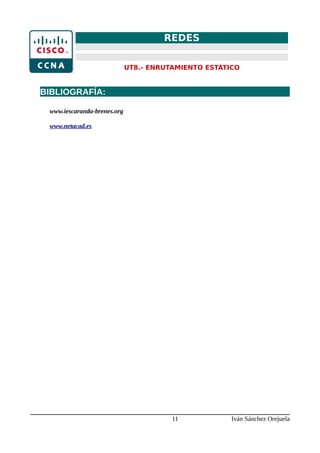

BIBLIOGRAFÍA:
www.iescaranda-brenes.org
www.netacad.es
11 Iván Sánchez Orejuela
