Este documento proporciona instrucciones para exportar planos y modelos 3D de Autodesk a formato DWFx para su revisión y comentario, y para compartirlos en la nube a través de Autodesk A360 Drive generando un enlace de acceso que puede enviarse por correo electrónico.

1. Compartiendo tus proyectos
con Autodesk A360

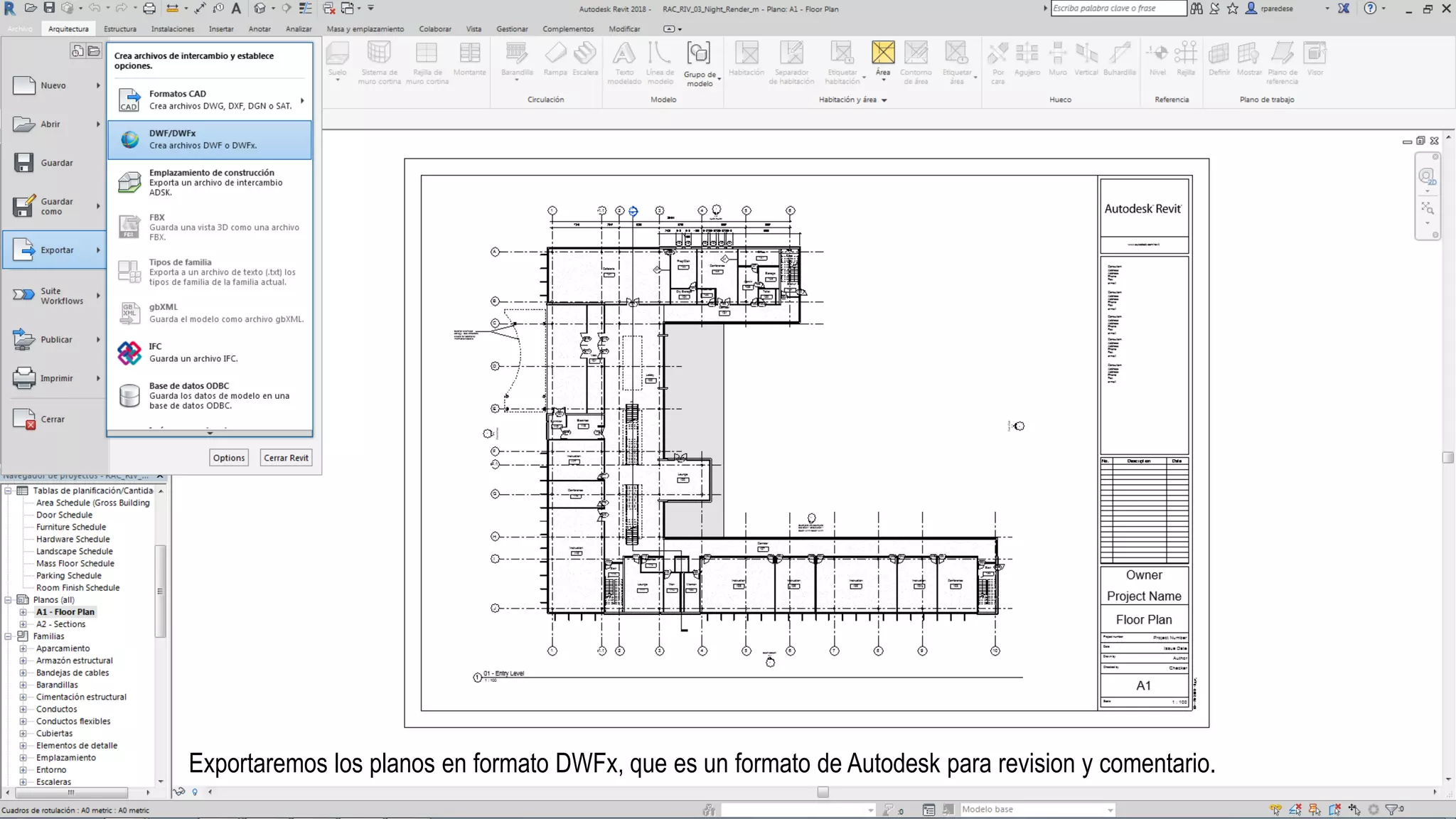

2. Exportaremos los planos en formato DWFx, que es un formato de Autodesk para revision y comentario.

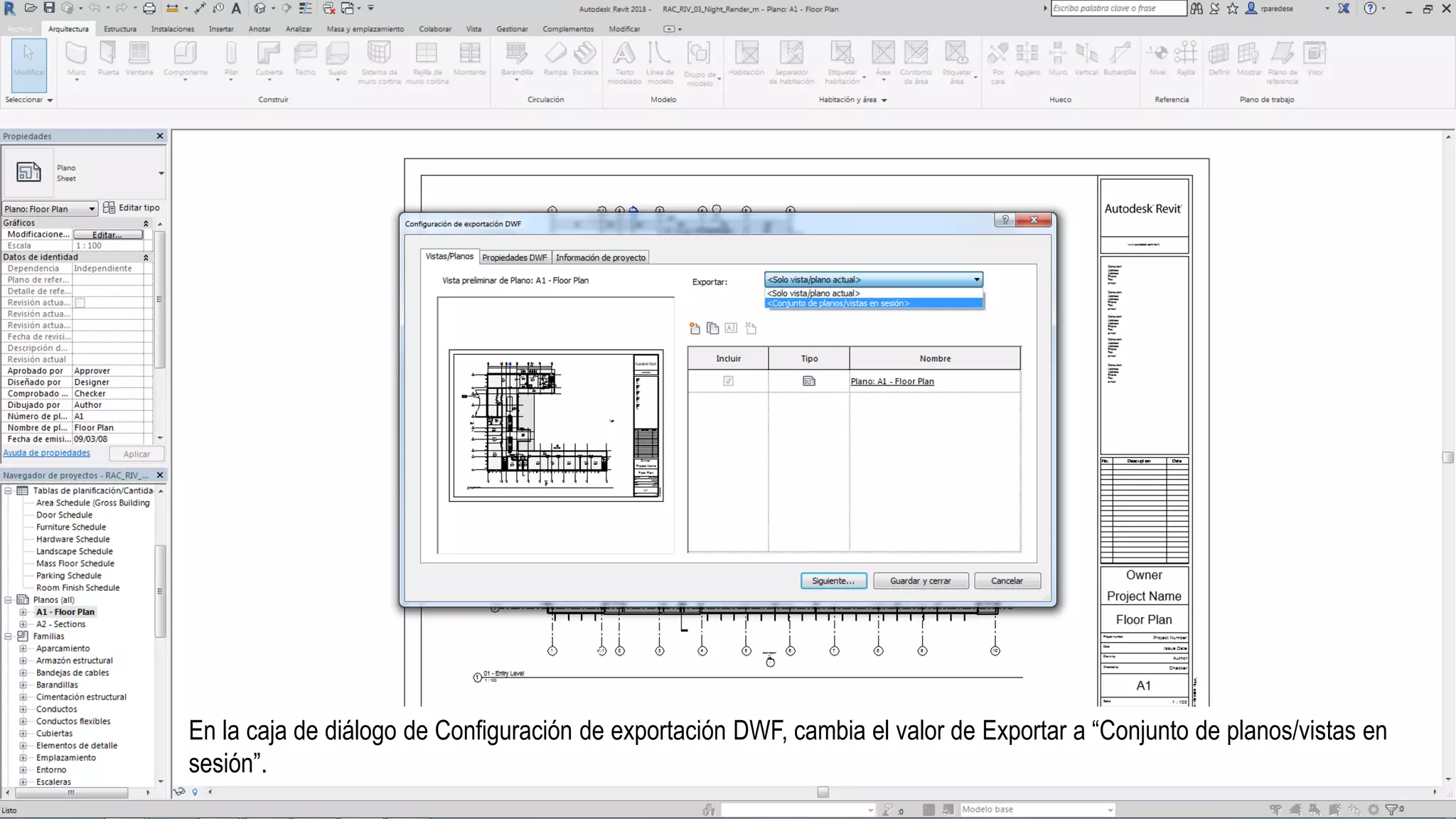

3. En la caja de diálogo de Configuración de exportación DWF, cambia el valor de Exportar a “Conjunto de planos/vistas en
sesión”.

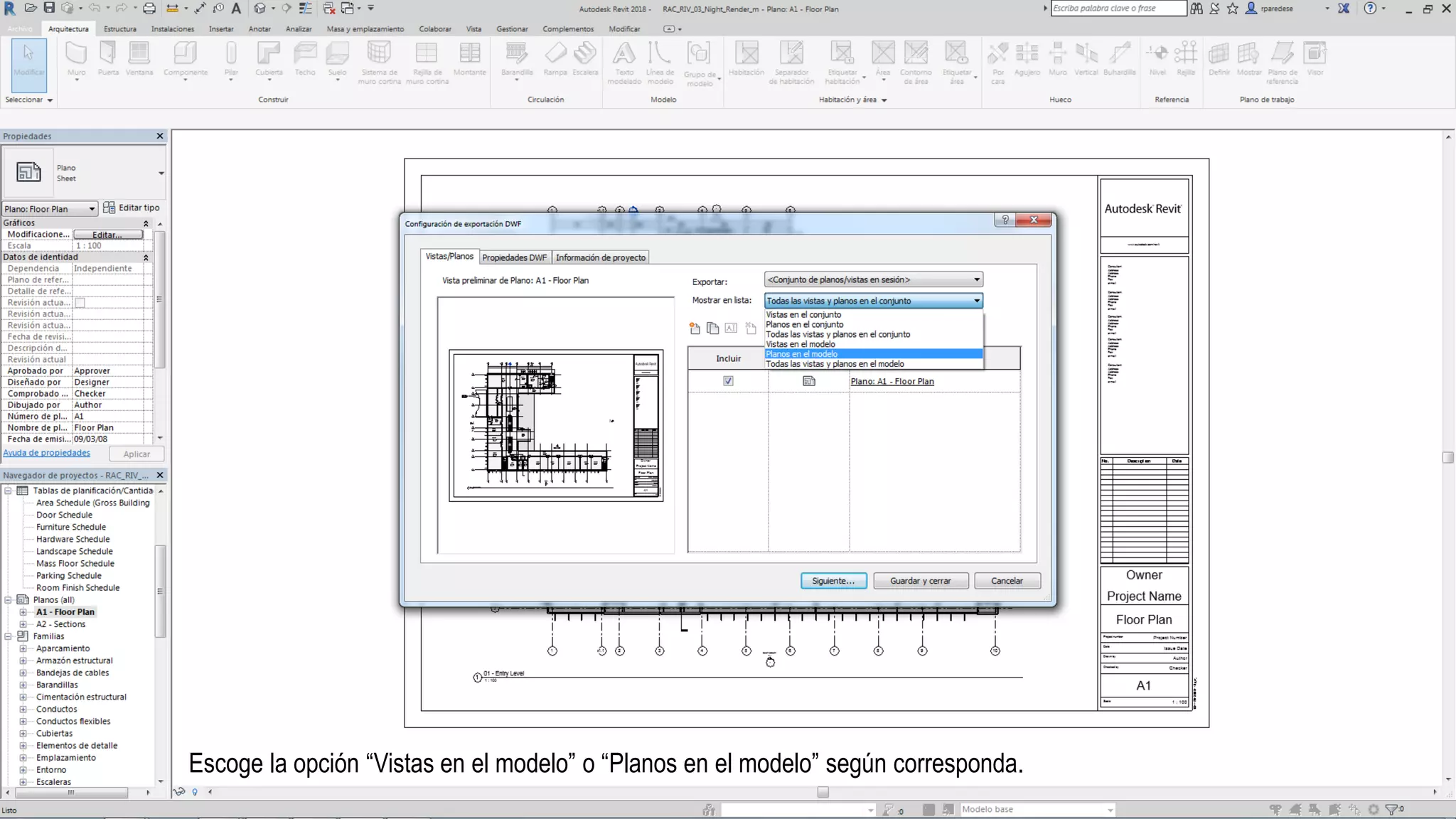

4. Escoge la opción “Vistas en el modelo” o “Planos en el modelo” según corresponda.

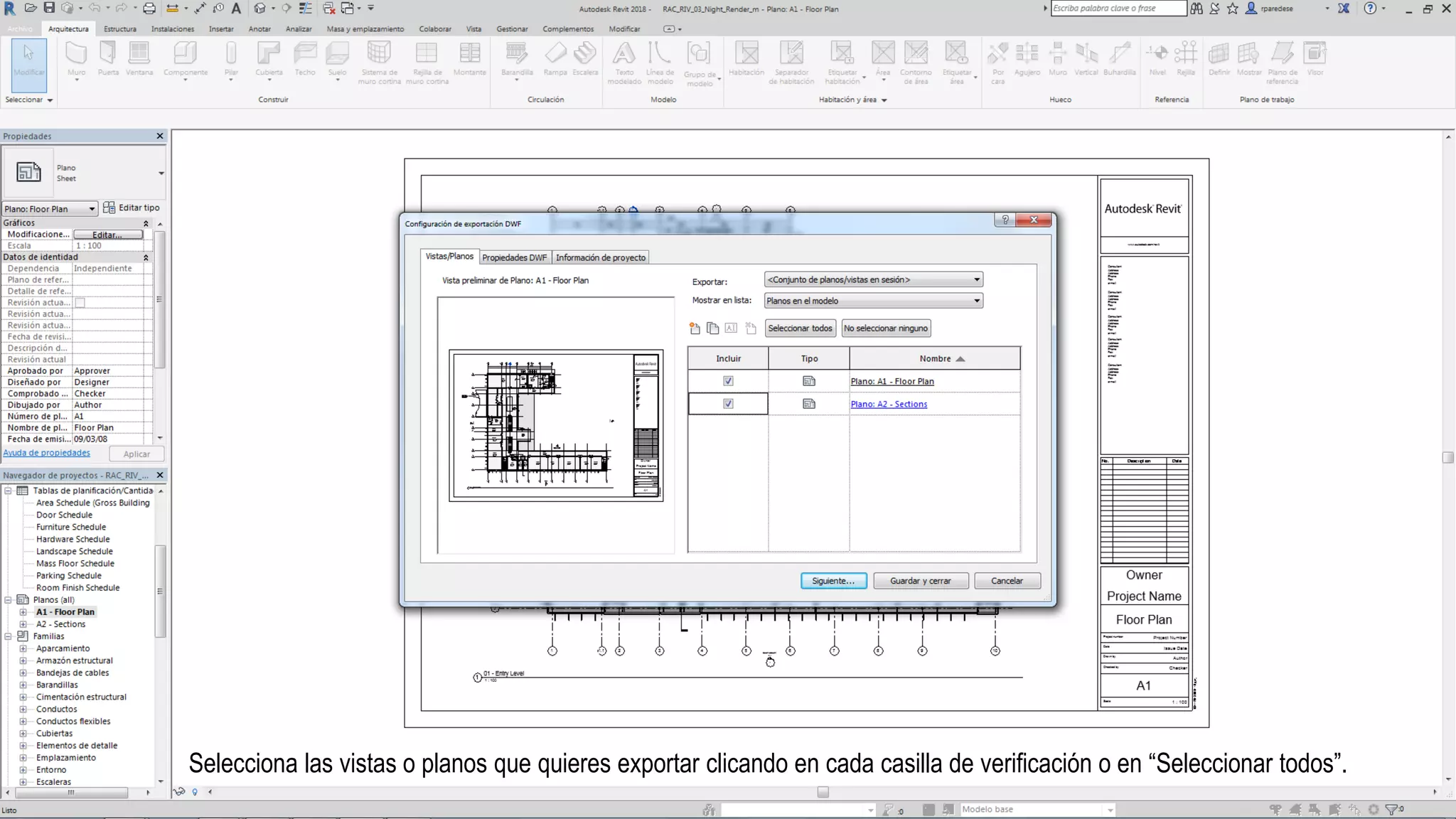

5. Selecciona las vistas o planos que quieres exportar clicando en cada casilla de verificación o en “Seleccionar todos”.

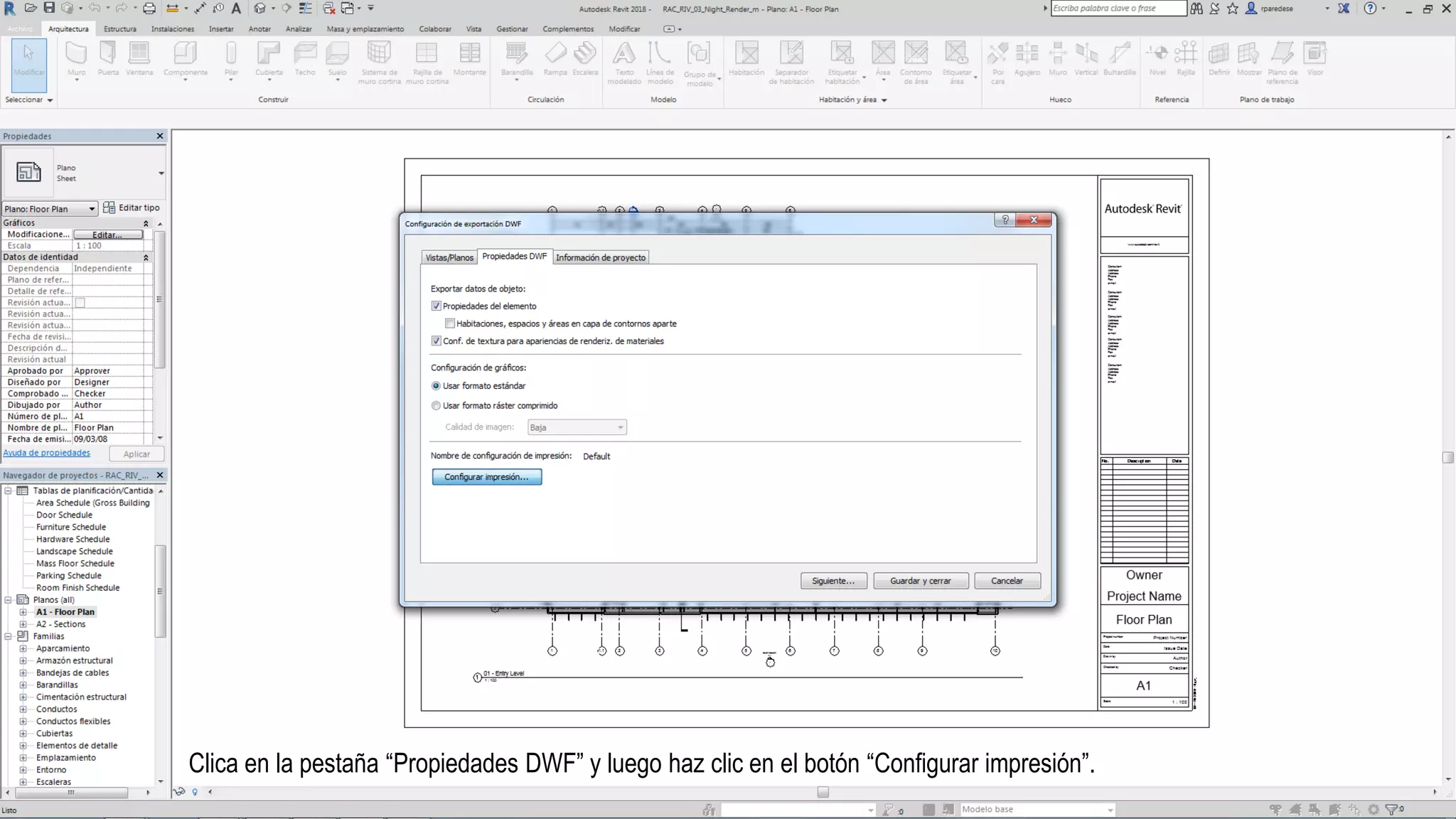

6. Clica en la pestaña “Propiedades DWF” y luego haz clic en el botón “Configurar impresión”.

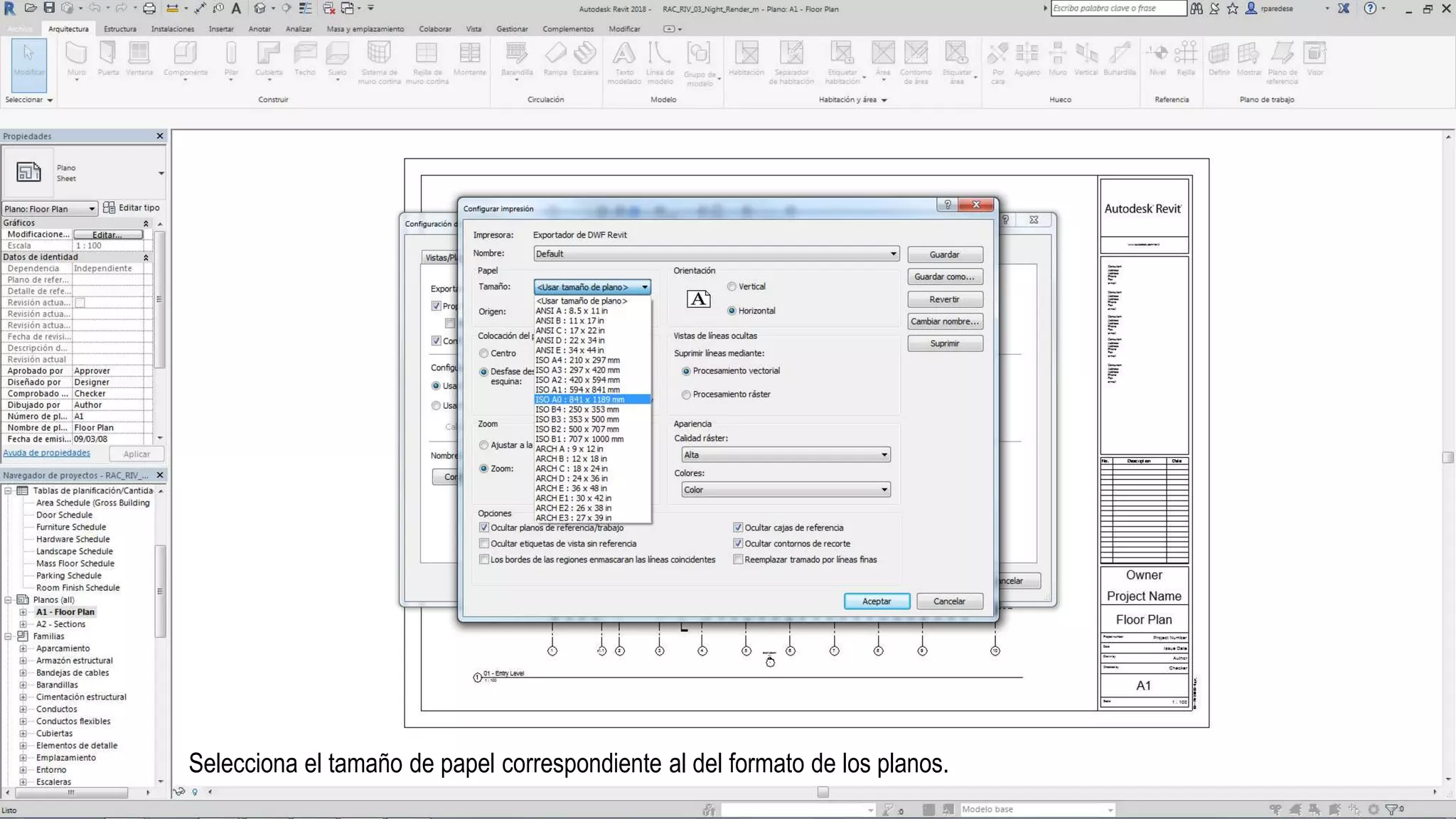

7. Selecciona el tamaño de papel correspondiente al del formato de los planos.

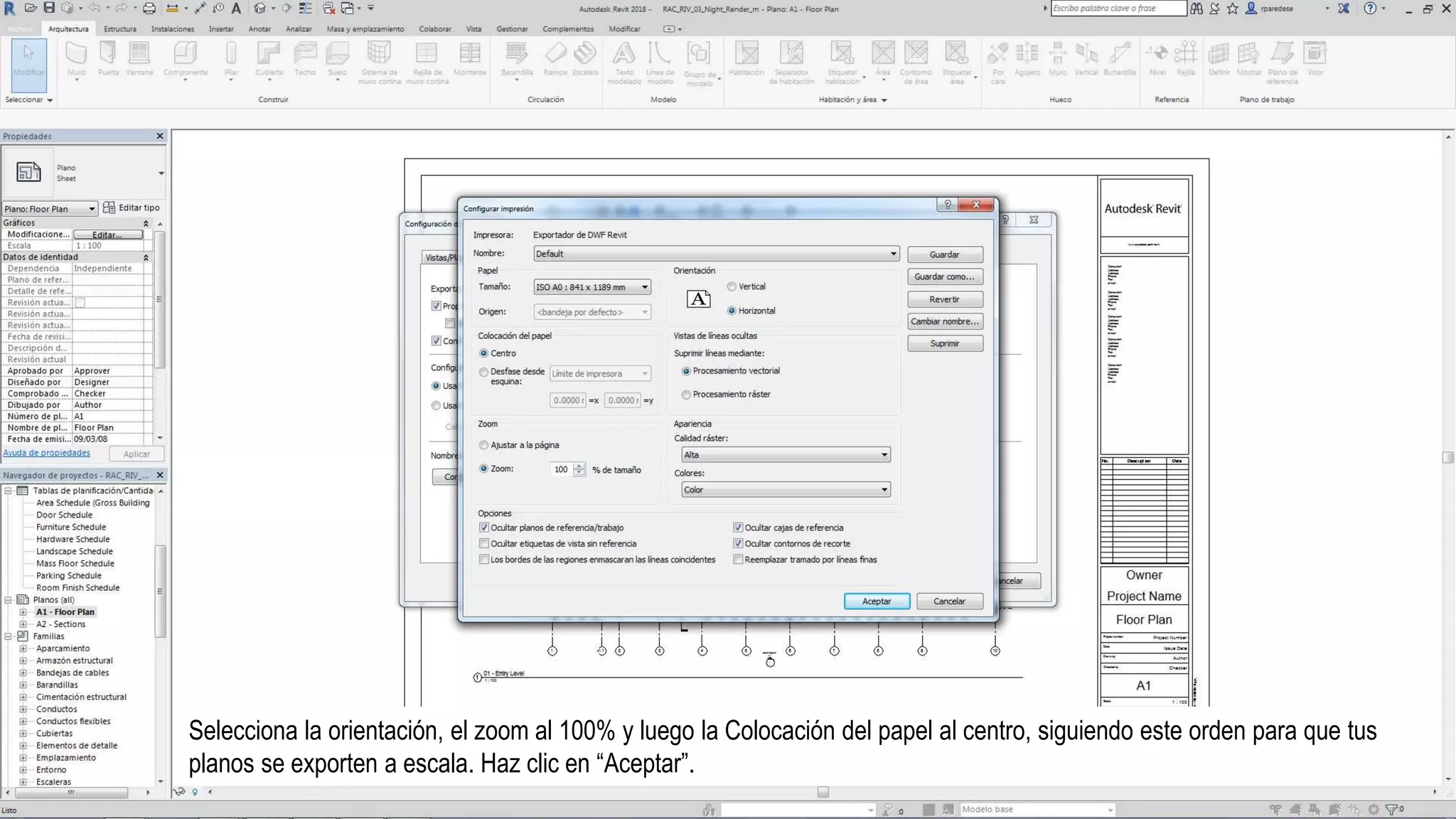

8. Selecciona la orientación, el zoom al 100% y luego la Colocación del papel al centro, siguiendo este orden para que tus
planos se exporten a escala. Haz clic en “Aceptar”.

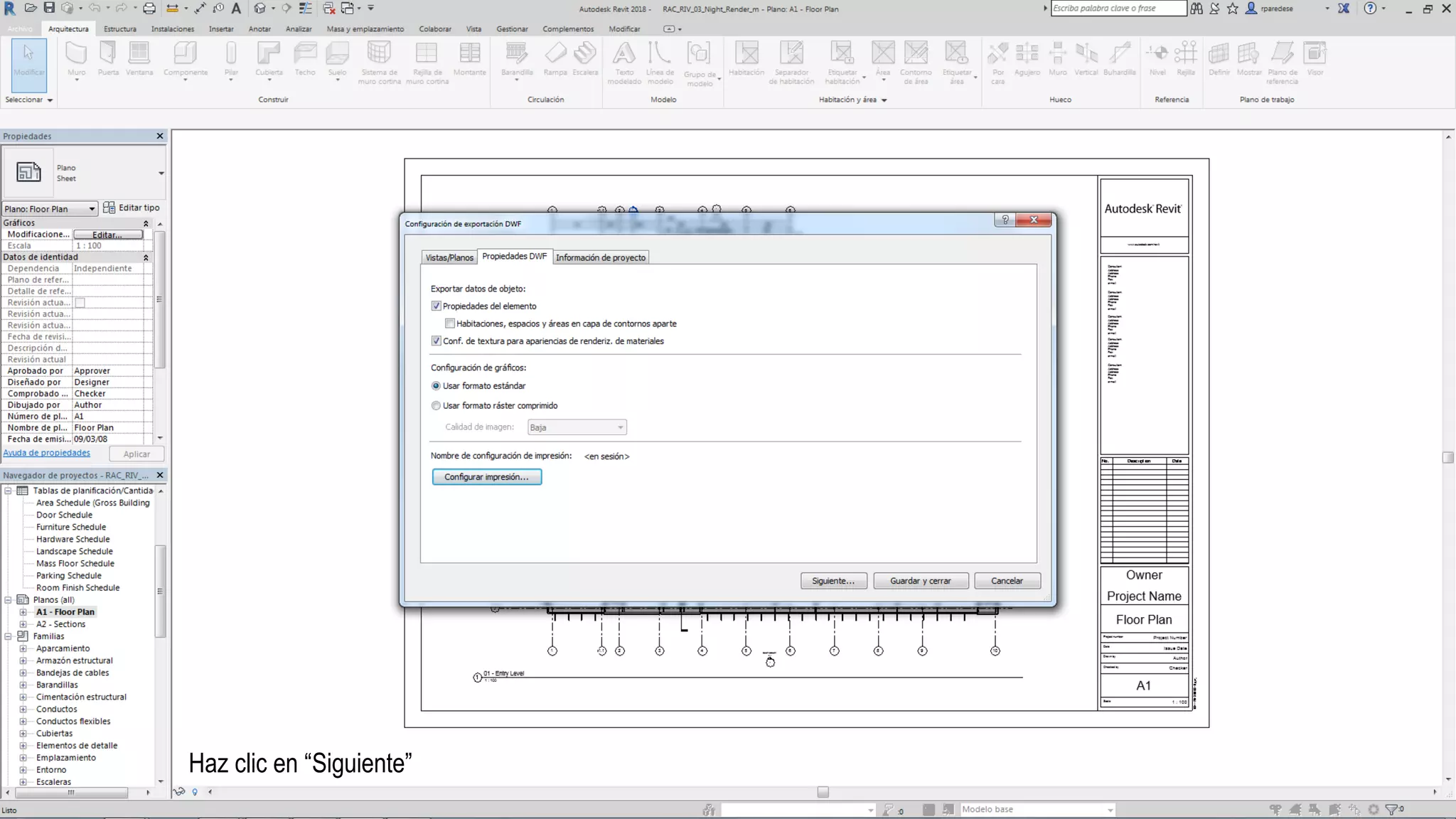

9. Haz clic en “Siguiente”

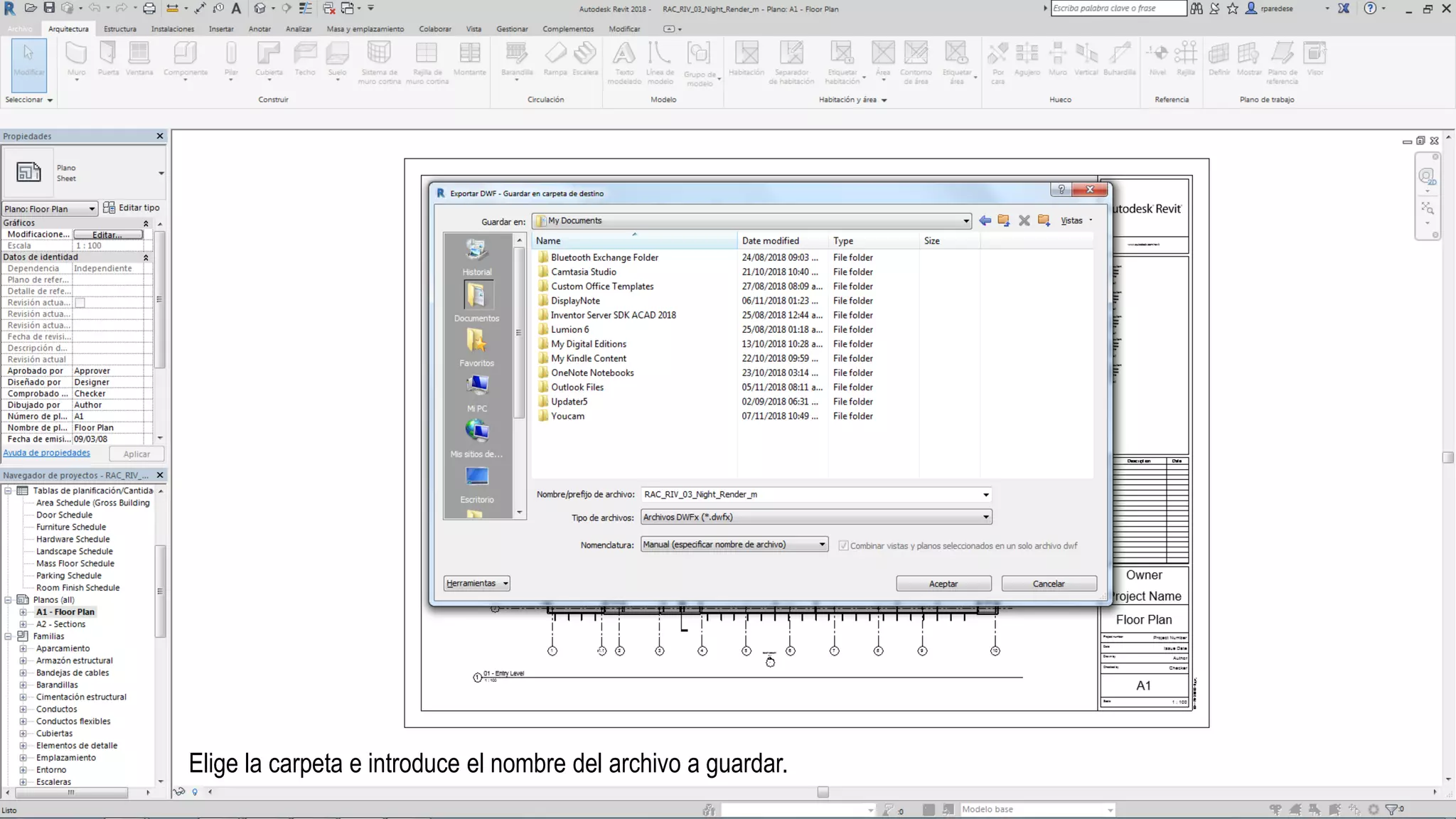

10. Elige la carpeta e introduce el nombre del archivo a guardar.

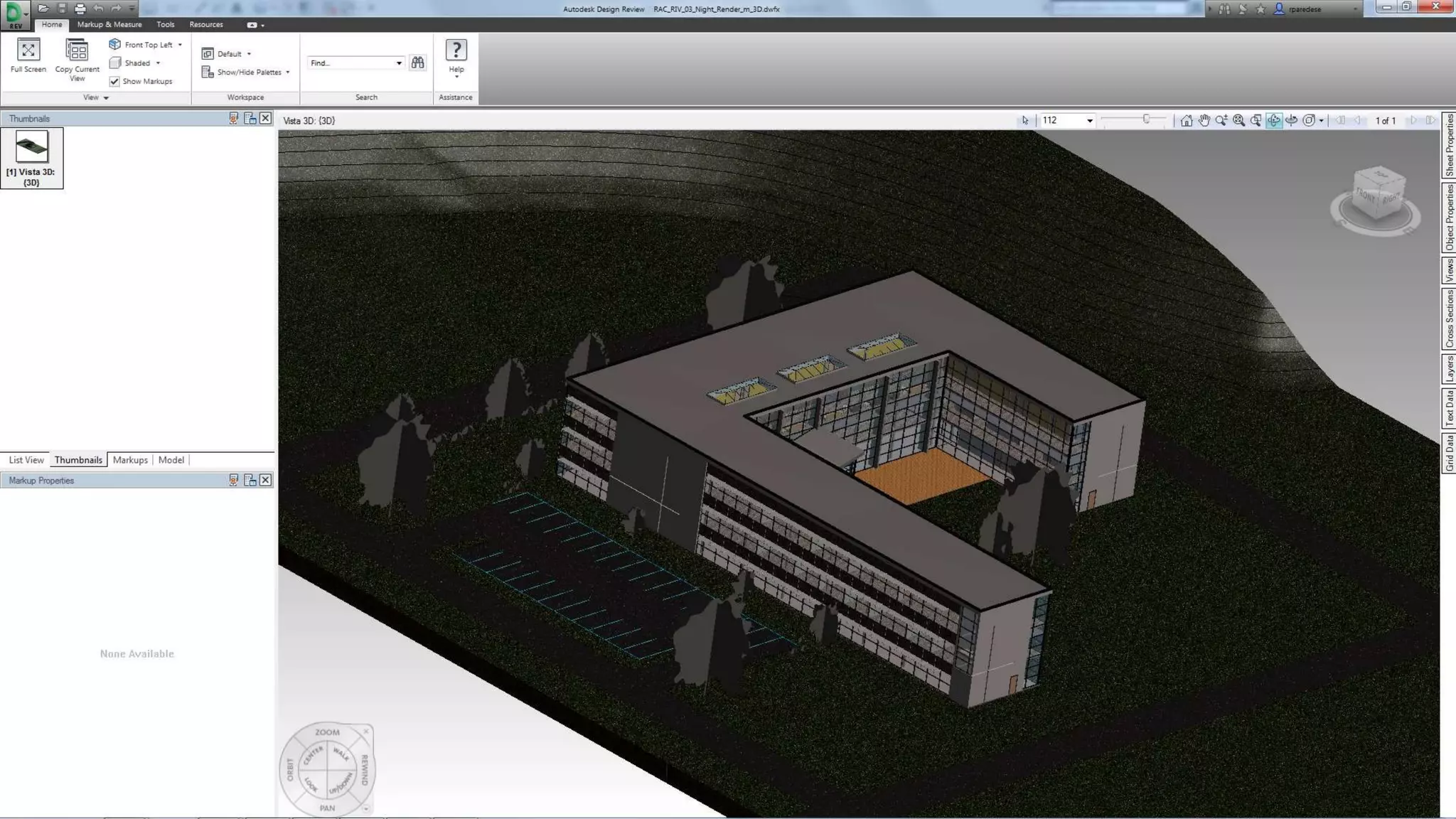

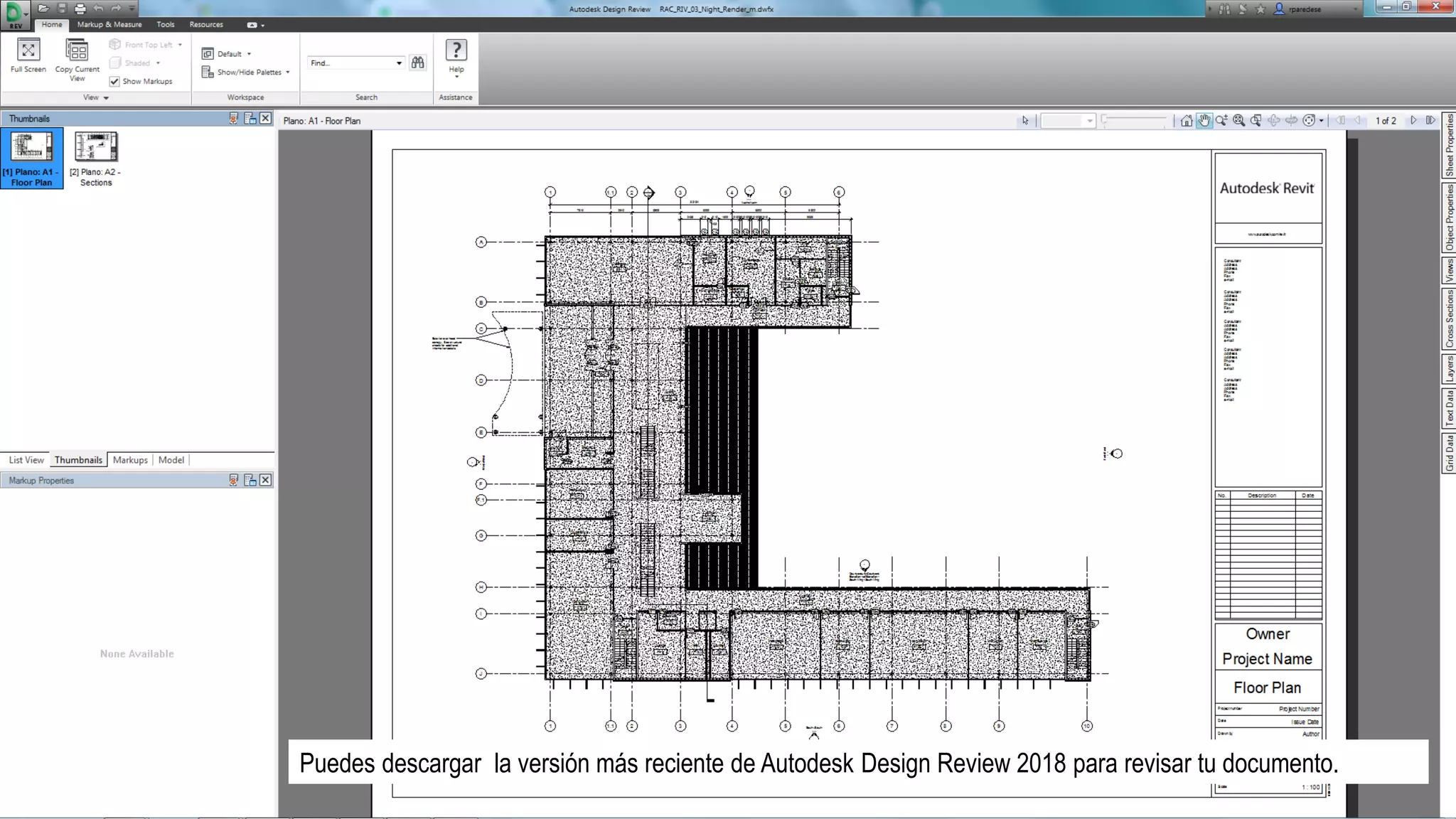

11. Puedes descargar la versión más reciente de Autodesk Design Review 2018 para revisar tu documento.

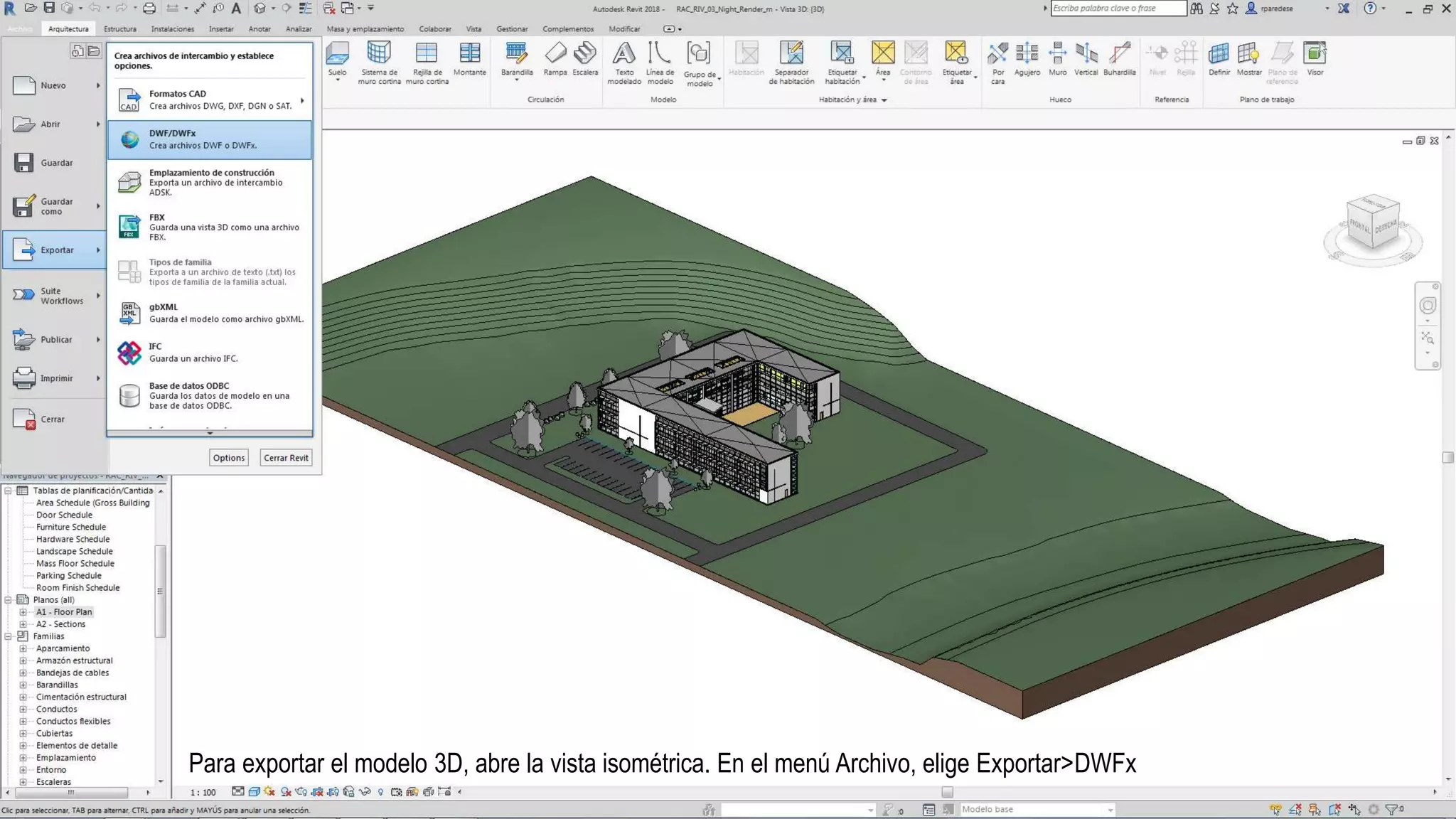

13. Para exportar el modelo 3D, abre la vista isométrica. En el menú Archivo, elige Exportar>DWFx

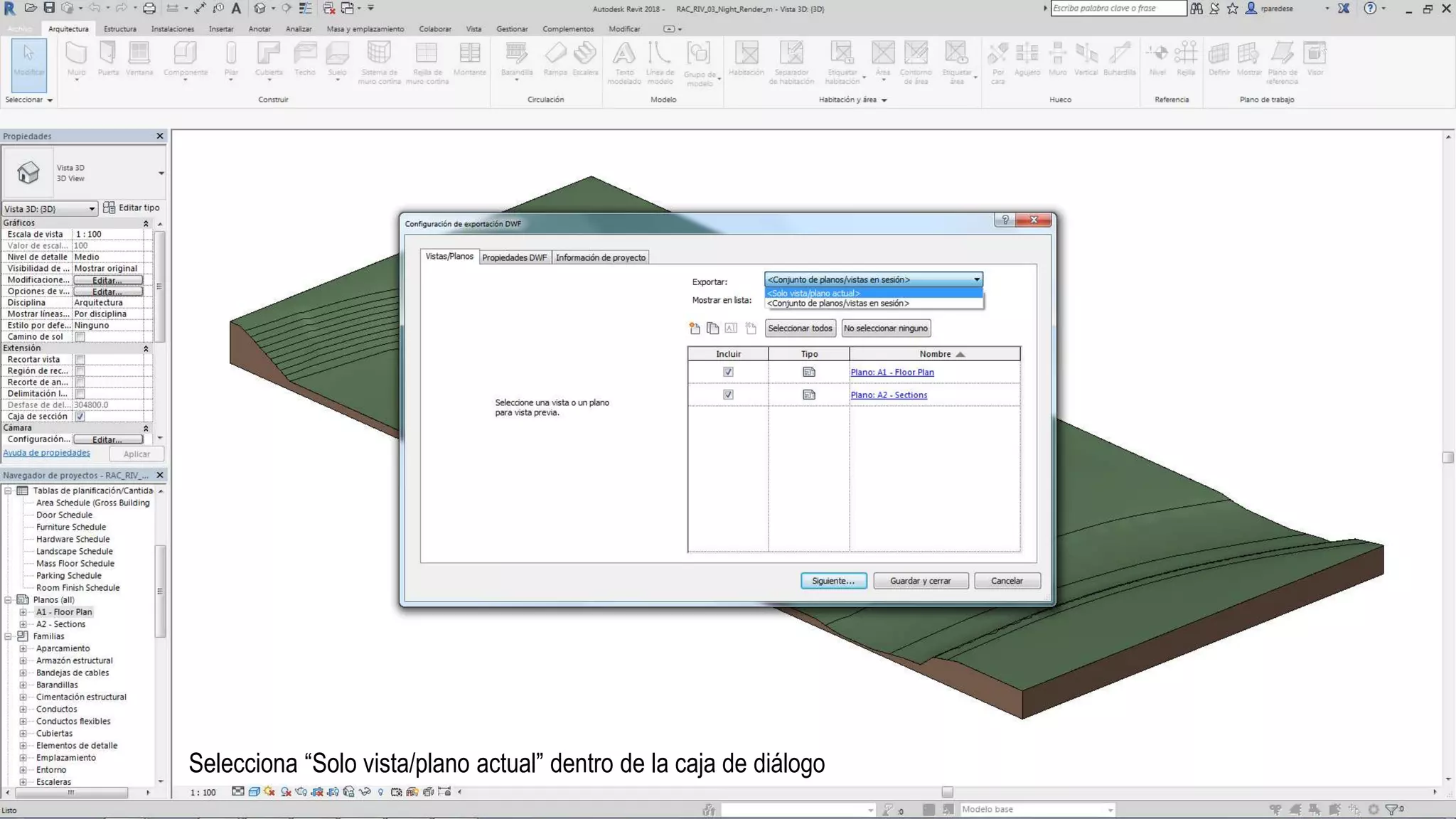

14. Selecciona “Solo vista/plano actual” dentro de la caja de diálogo

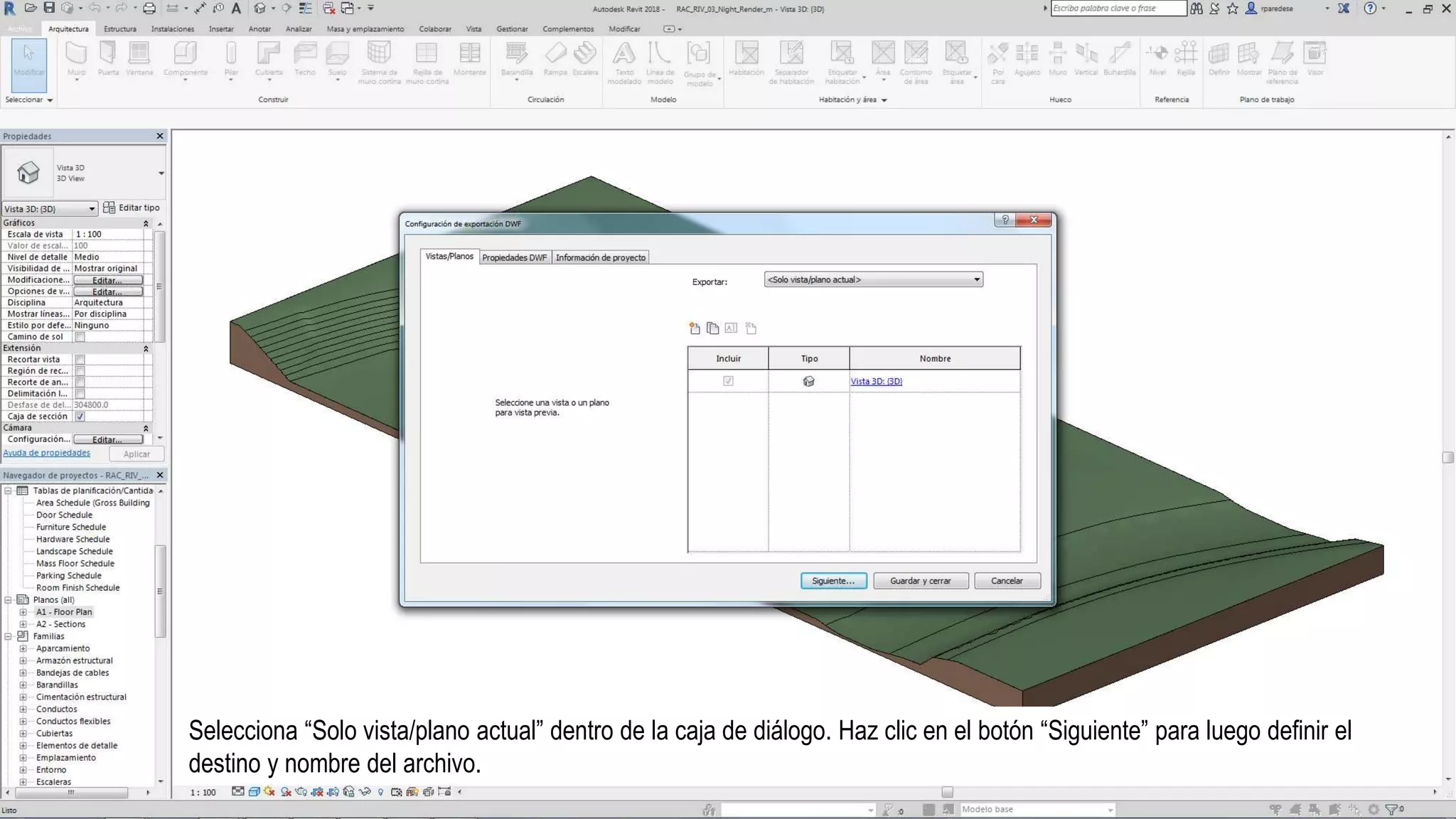

15. Selecciona “Solo vista/plano actual” dentro de la caja de diálogo. Haz clic en el botón “Siguiente” para luego definir el
destino y nombre del archivo.

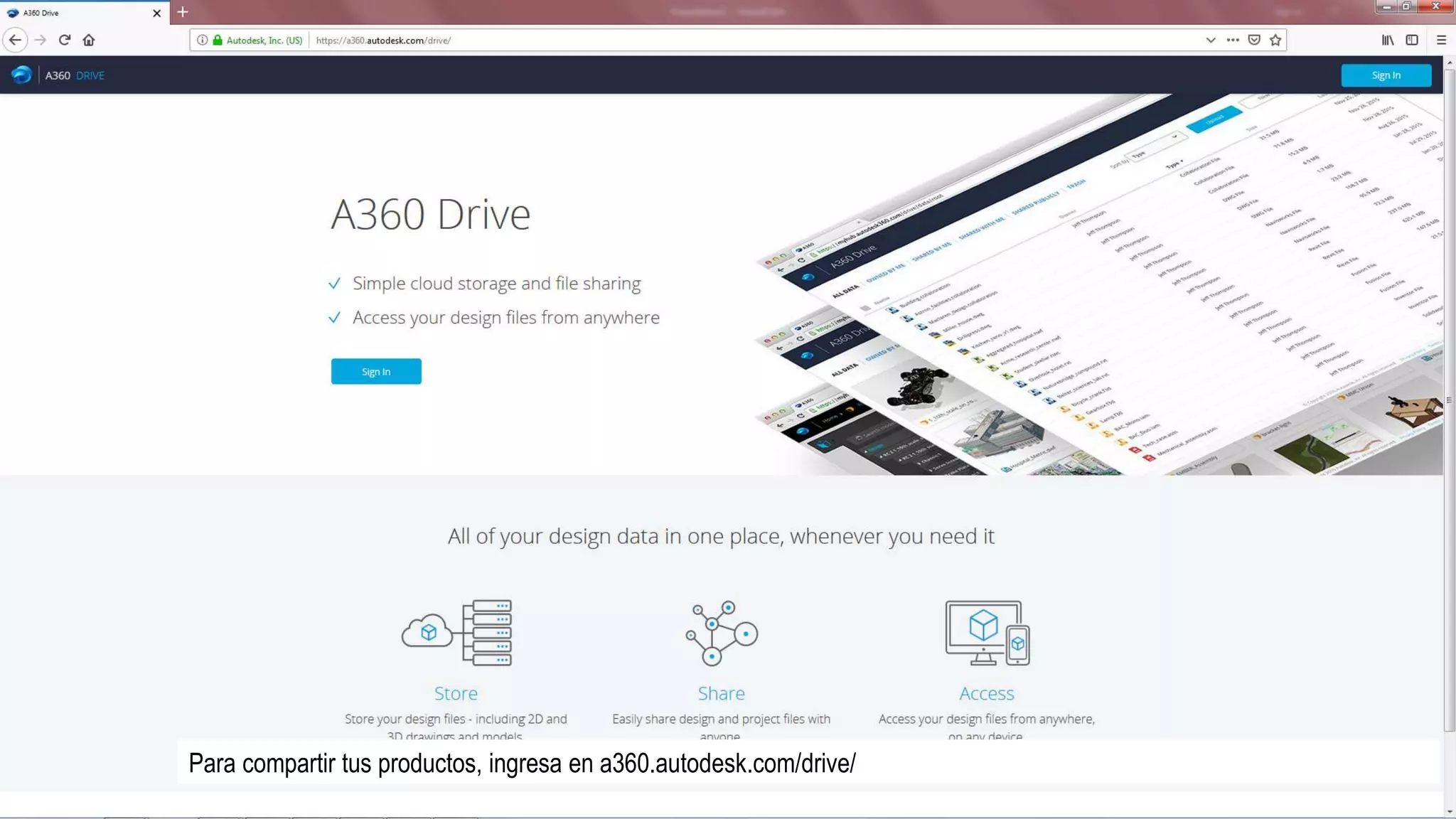

18. Para compartir tus productos, ingresa en a360.autodesk.com/drive/

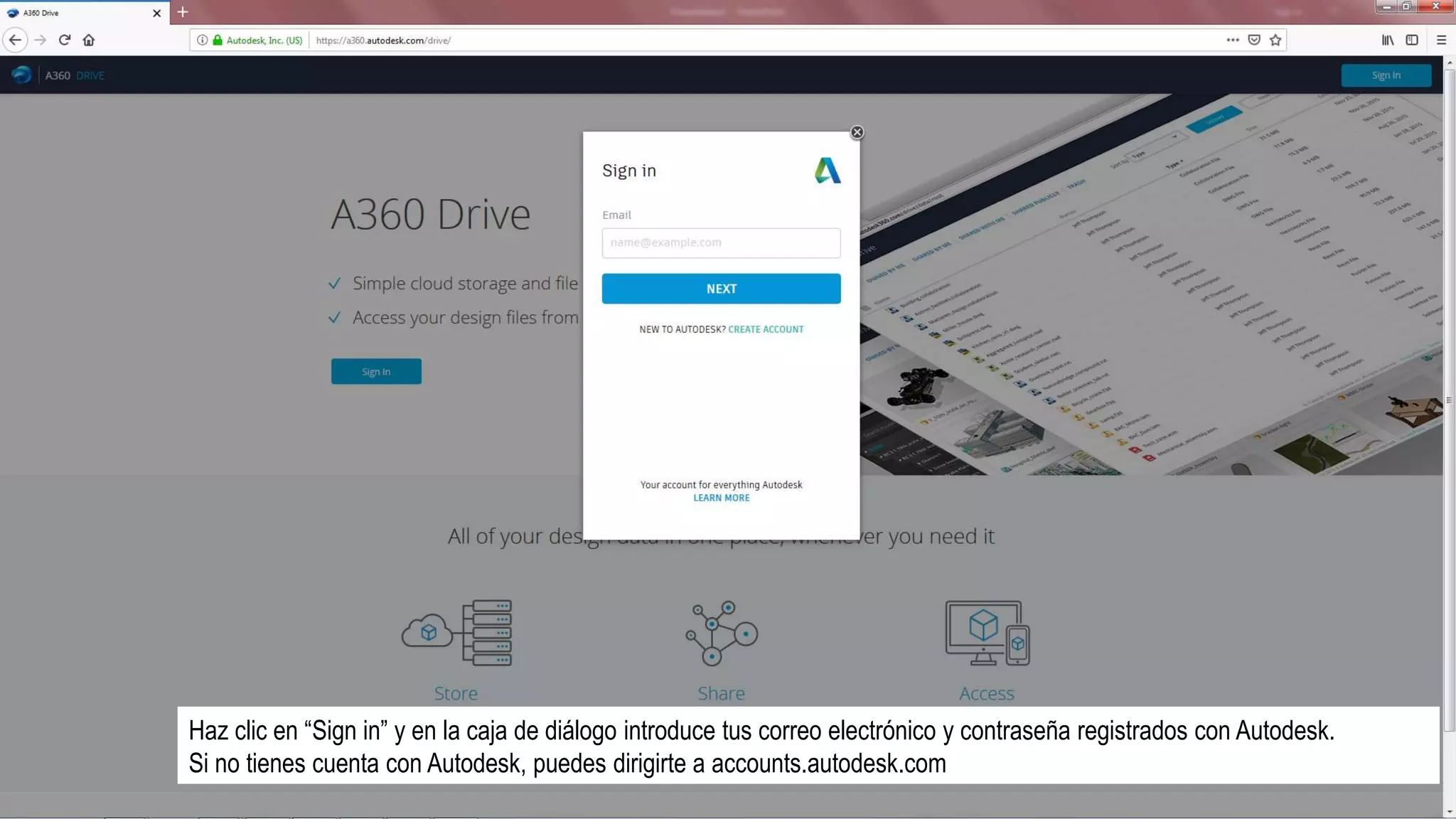

19. Haz clic en “Sign in” y en la caja de diálogo introduce tus correo electrónico y contraseña registrados con Autodesk.
Si no tienes cuenta con Autodesk, puedes dirigirte a accounts.autodesk.com

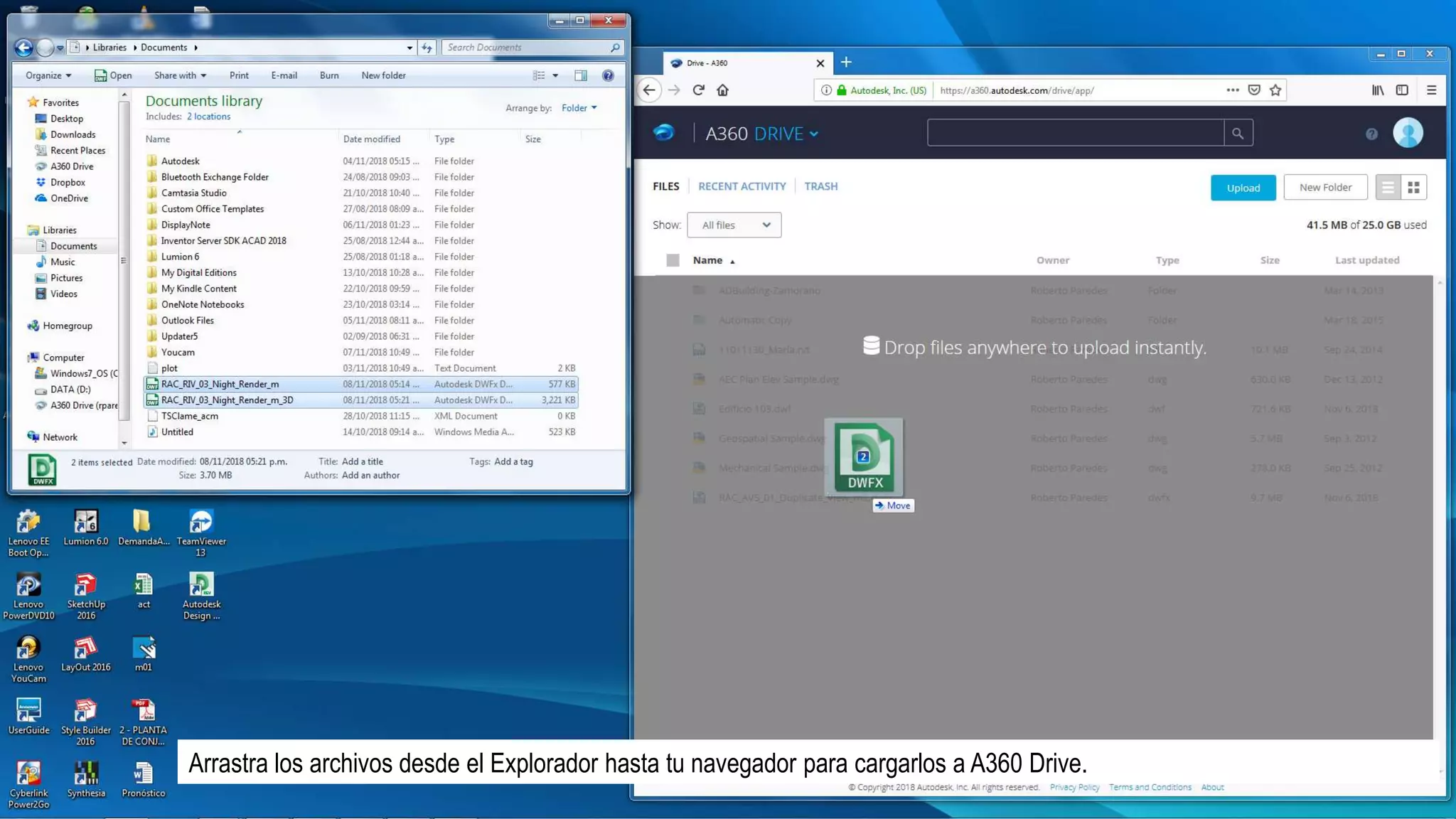

20. Arrastra los archivos desde el Explorador hasta tu navegador para cargarlos a A360 Drive.

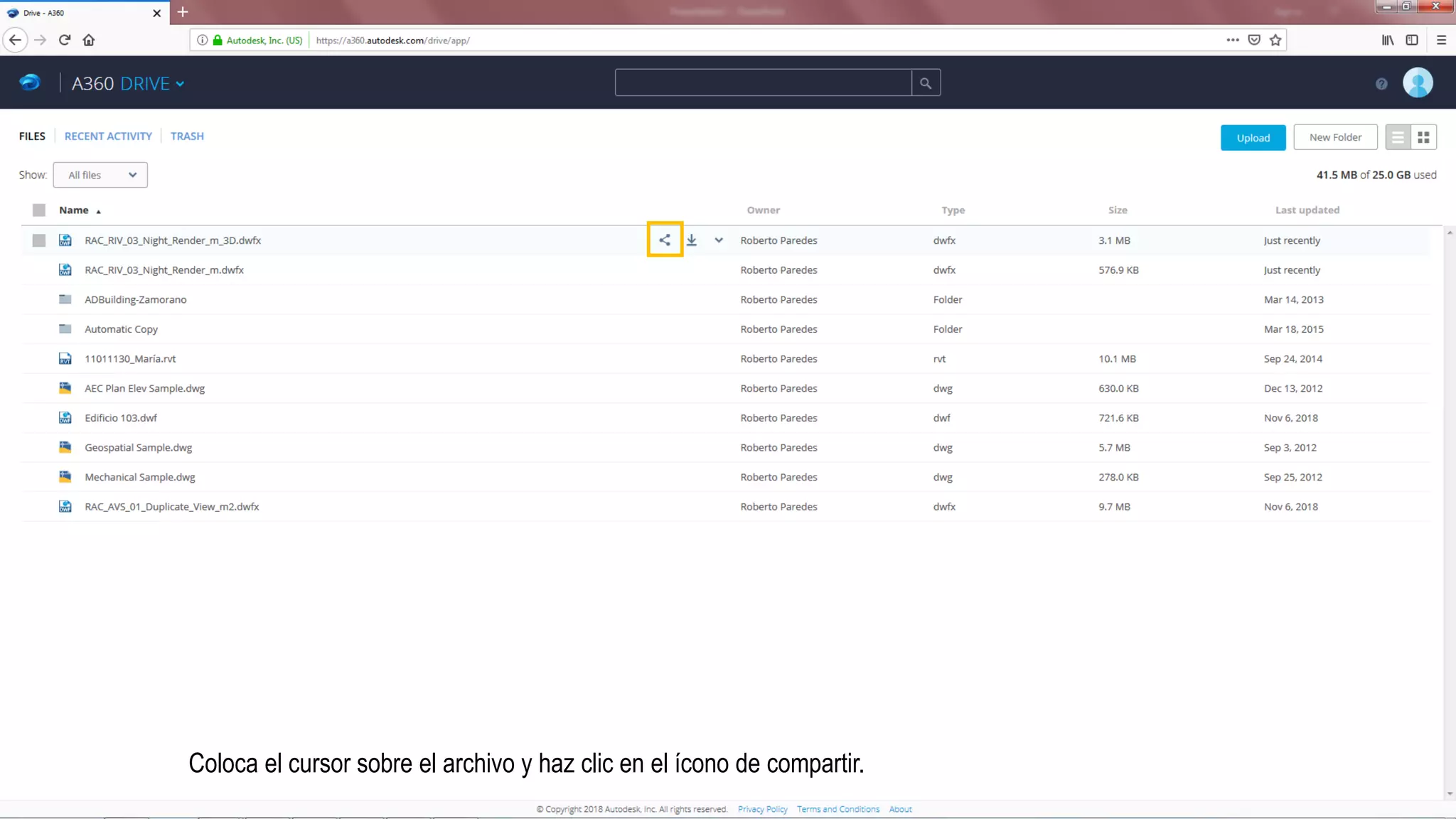

21. Coloca el cursor sobre el archivo y haz clic en el ícono de compartir.

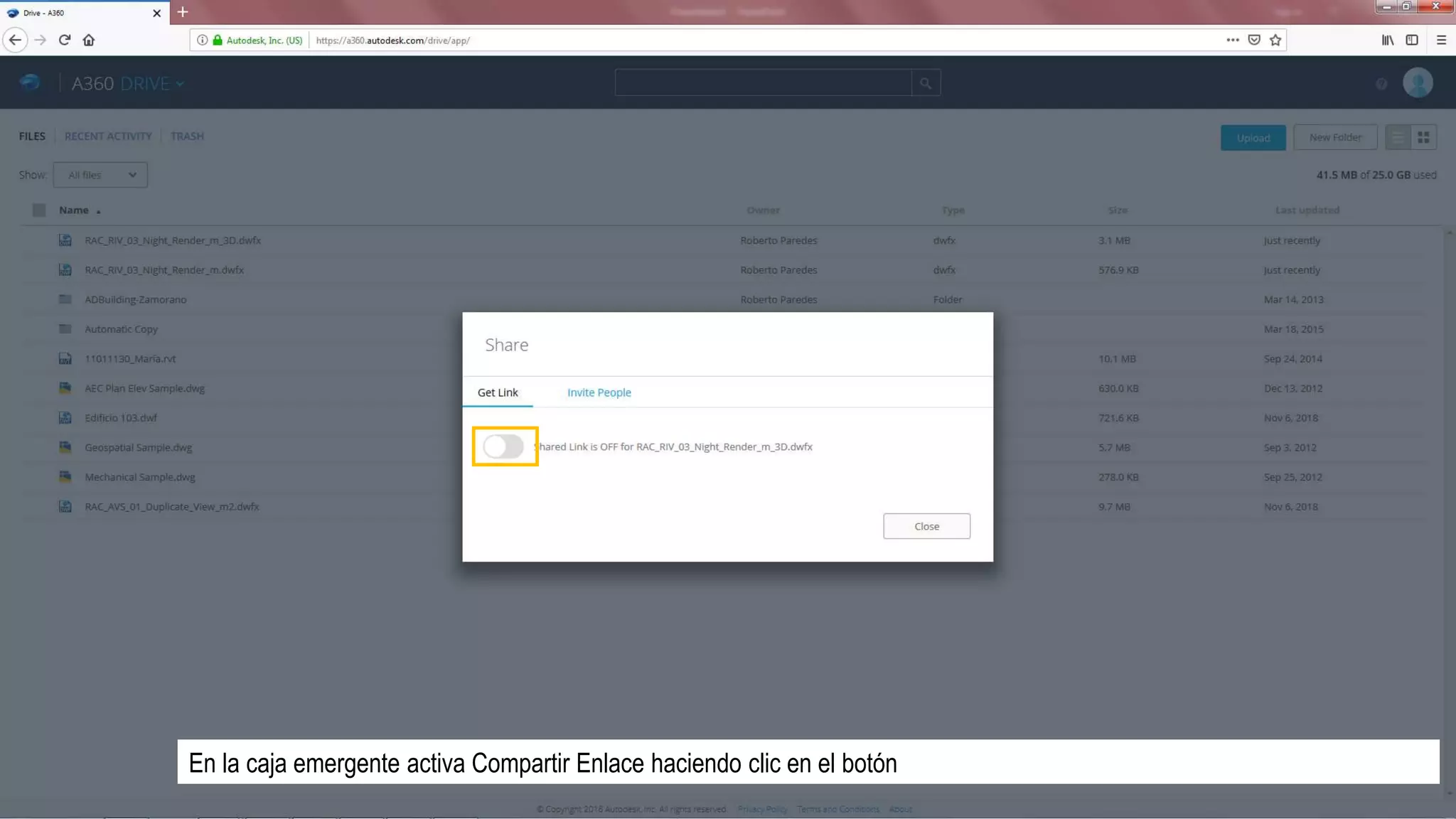

22. En la caja emergente activa Compartir Enlace haciendo clic en el botón

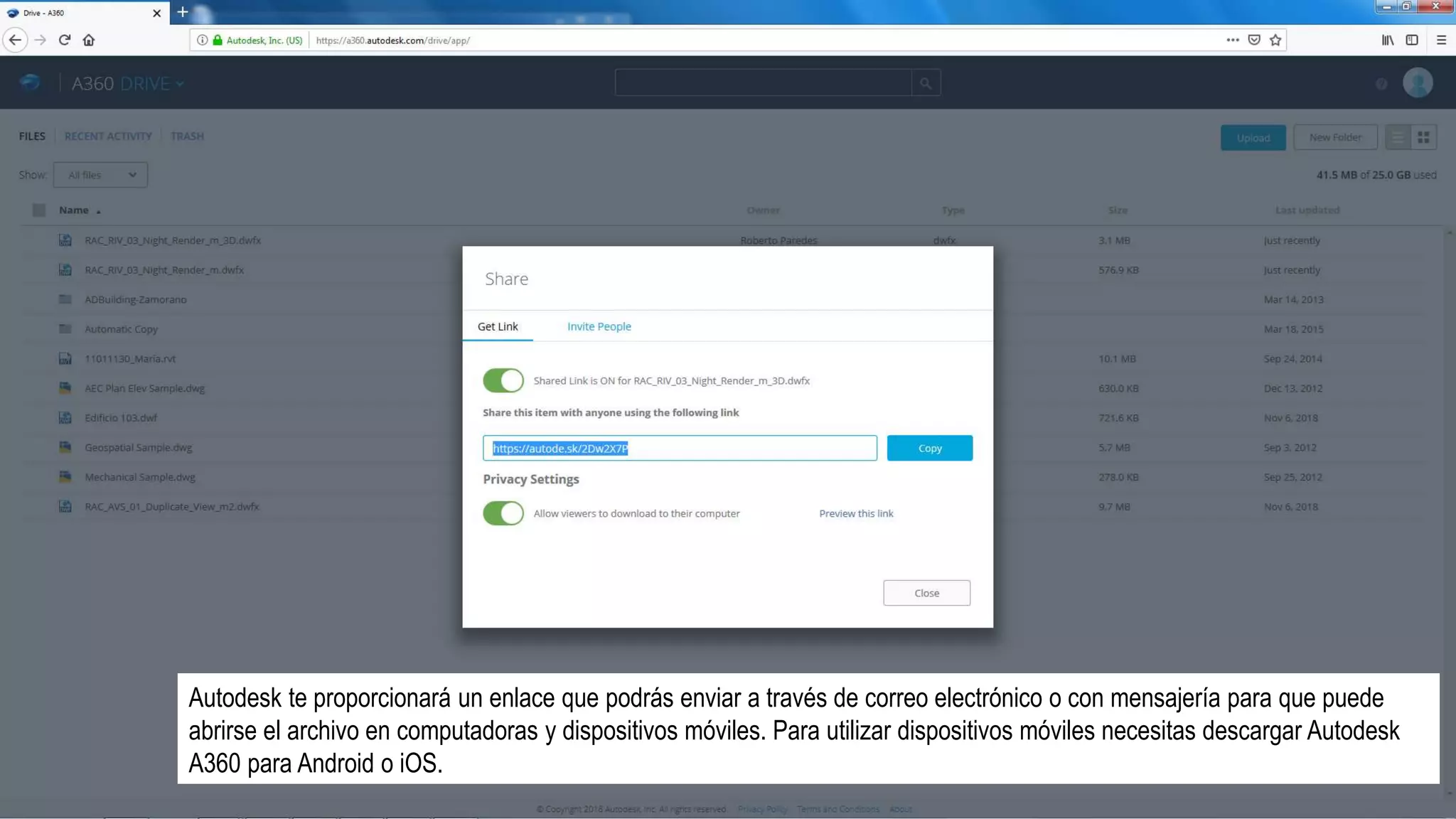

23. Autodesk te proporcionará un enlace que podrás enviar a través de correo electrónico o con mensajería para que puede
abrirse el archivo en computadoras y dispositivos móviles. Para utilizar dispositivos móviles necesitas descargar Autodesk
A360 para Android o iOS.

24. En la caja emergente haz clic en “Invite People”, para hacer una invitación por correo electrónico

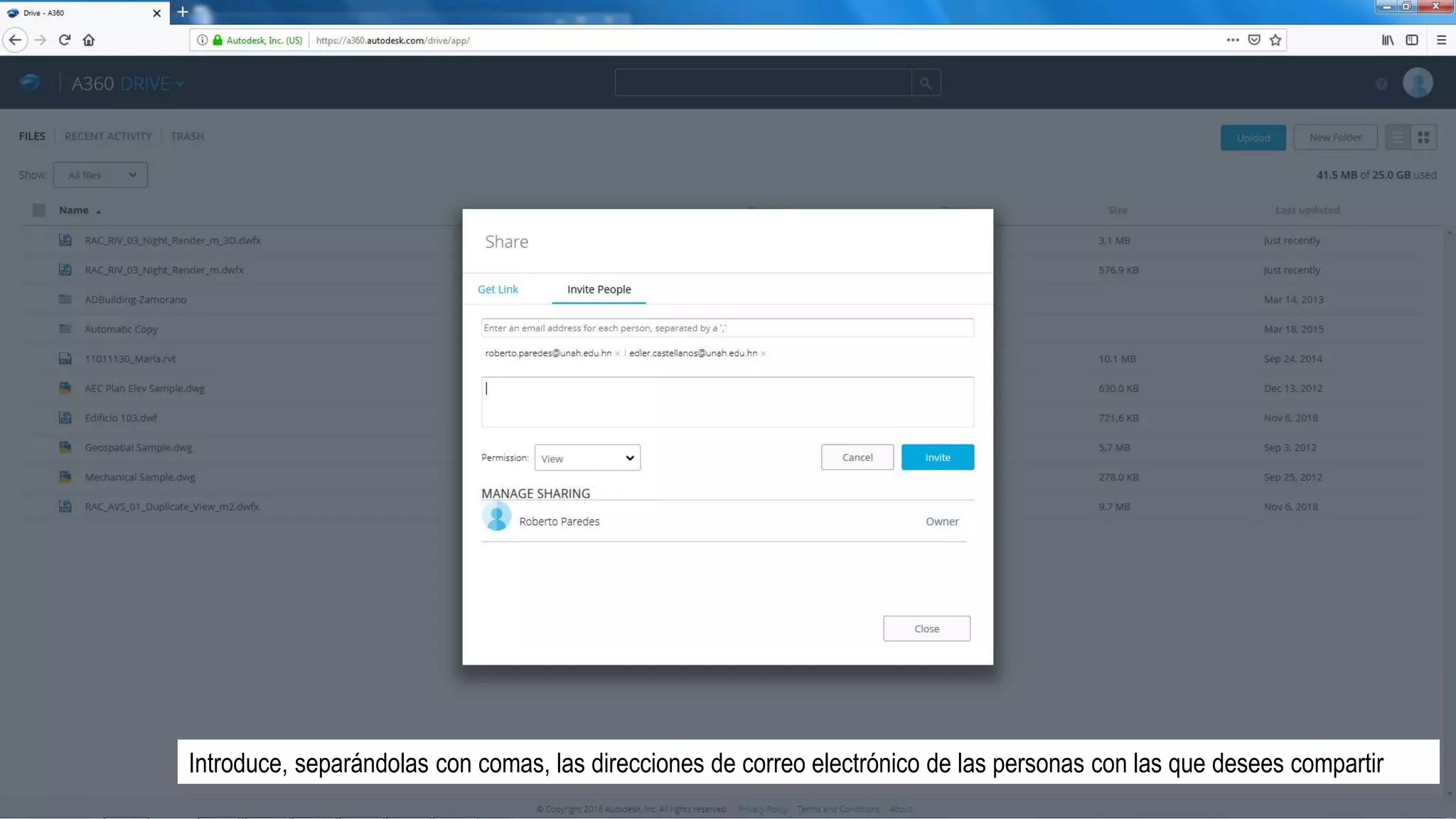

25. Introduce, separándolas con comas, las direcciones de correo electrónico de las personas con las que desees compartir

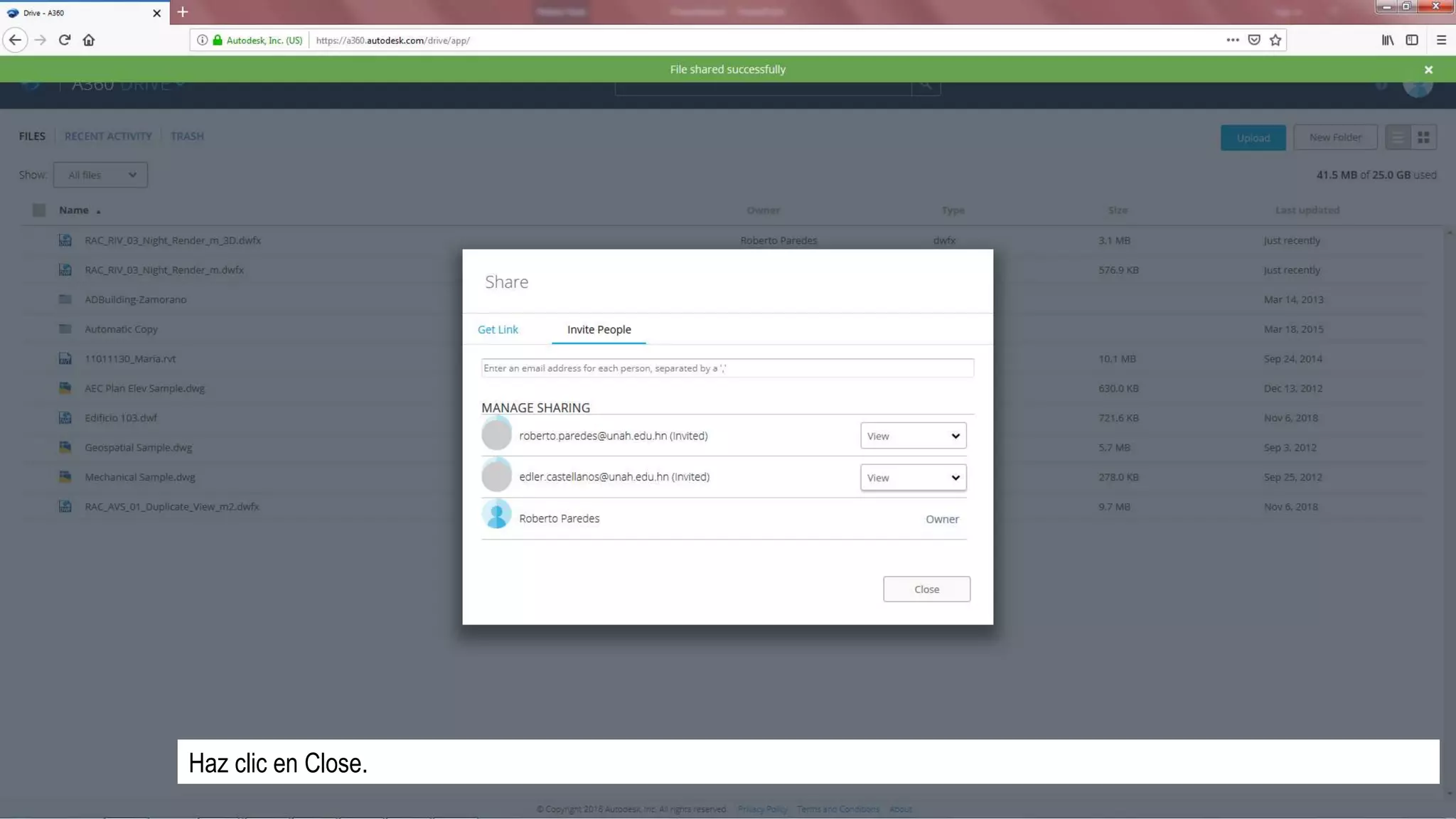

26. Haz clic en Close.
