1. Tema: Componentes físicos de una computadora Hardware

2. Tema: Componentes físicos de una computadora Identificar los elementos que conforman el hardware de una computadora. Identificar las piezas de hardware que intervienen en el procesamiento de datos y explicar su funcionamiento. Explicar cómo se relacionan estas piezas de hardware, durante el procesamiento de los datos. Objetivos

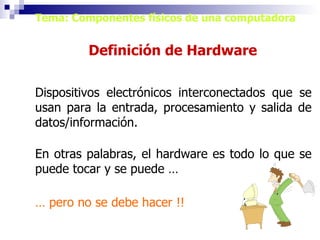

3. Tema: Componentes físicos de una computadora Definición de Hardware Dispositivos electrónicos interconectados que se usan para la entrada, procesamiento y salida de datos/información. En otras palabras, el hardware es todo lo que se puede tocar y se puede … … pero no se debe hacer !!

4. Tema: Componentes físicos de una computadora Clasificación del Hardware Cada pieza de hardware, forma parte de una de cinco categorías: Procesador Memoria principal

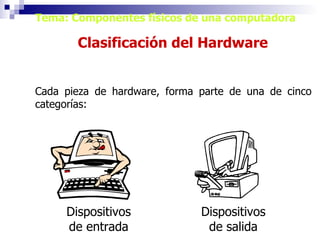

5. Tema: Componentes físicos de una computadora Clasificación del Hardware Cada pieza de hardware, forma parte de una de cinco categorías: Dispositivos de entrada Dispositivos de salida

6. Tema: Componentes físicos de una computadora Clasificación del Hardware Cada pieza de hardware, forma parte de una de cinco categorías: Dispositivos de almacenamiento secundario

7. Es el procedimiento mediante el cual los datos crudos se transforman en información útil. Para realizar esta transformación, intervienen dos componentes de hardware: El procesador y la memoria principal El procesador también se conoce como: Unidad Central de Procesamiento (CPU)‏ Tema: Componentes físicos de una computadora Procesamiento de datos

8. Tema: Componentes físicos de una computadora Relación entre los elementos de Hardware Dispositivos de Entrada Dispositivos de Salida Almacenamiento Secundario Procesador (CPU)‏ Memoria Principal Arquitectura Von Neumann

9. Tema: Componentes físicos de una computadora Desde los inicios de la era de la computación se ha buscado un modelo eficiente para procesar datos, es decir, hardware capaz de “memorizar” datos, transformarlos y mostrar los resultados. Hacia 1950, John Von Neumann tuvo la idea de construir una máquina que "memorizara" una serie de órdenes y un grupo de datos, para que pudiera luego "trabajar sola" hasta lograr un resultado. Arquitectura Von Neumann

10. ¿Cómo se clasifican los elementos del hardware? Procesador Memoria principal Dispositivos de entrada Dispositivos de salida Dispositivos de almacenamiento secundario Tema: Componentes físicos de una computadora Repaso

11. ¿Dónde se lleva a cabo el procesamiento de los datos? En la Unidad Central de Procesamiento (CPU)‏ Tema: Componentes físicos de una computadora Repaso ¿Cómo se relacionan los elementos de hardware para procesar los datos? Según el modelo llamado Arquitectura Von Neumann

12. Físicamente, son pequeños chips llamados microprocesadores. Es el “Cerebro” de la computadora. Es el lugar donde se manipulan los datos. El procesador o CPU INTRODUCCIÓN A LA COMPUTACIÓN Tema: Componentes físicos de una computadora Compuesto por dos elementos: La Unidad de Control y la Unidad Aritmética-Lógica.

13. Administra los recursos del computador, es decir, la memoria, los dispositivos de entrada, los de salida y los de almacenamiento. Contiene un conjunto de instrucciones básicas que permiten tal administración Transfiere los datos a la Unidad Aritmética-Lógica, para su procesamiento. Tema: Componentes físicos de una computadora El procesador o CPU La Unidad de Control (UC)‏

14. Ejecuta operaciones aritméticas y pruebas lógicas entre operandos. Procesa los datos mediante la manipulación de números, letras y símbolos. Tema: Componentes físicos de una computadora El procesador o CPU La Unidad Aritmética-Lógica (UAL)‏

15. Presente en computadoras IBM y compatibles. Modelos: 8086 (año 1981), …286, 386, 486 Pentium, Pentium Pro, …, Pentium IV Tema: Componentes físicos de una computadora El procesador o CPU Tecnología INTEL

16. Presente en computadoras MacIntosh y Sun. Modelos: 680x0 (68000, …, 68020, …)‏ MPC (Power PC diseñada para multimedios)‏ G3, G4 Tema: Componentes físicos de una computadora El procesador o CPU Tecnología Motorola

17. Similar a INTEL. Modelos: 5x86 K5 K6 K7 o Athlon El procesador o CPU Tecnología AMD Todos equivalentes a modelos Pentium

18. Se iniciaron como fabricantes de coprocesadores matemáticos. Orientados a PC de bajo costo y bajo desempeño Tema: Componentes físicos de una computadora El procesador o CPU Tecnología Cyrix

19. Físicamente, son pequeños chips conectados a la tarjeta principal de la computadora. Almacena información vital para la operación de la computadora y para el procesamiento de los datos. Memoria principal Tipos de memoria principal : Memoria ROM (Read Only Memory)‏ Memoria RAM (Random Access Memory)‏

20. Sólo de lectura. Permanente (No volátil). Los datos no pueden cambiarse. Contiene toda la información necesaria para iniciar la operación del computador. Su contenido lo graba el fabricante. Puede tener dos variantes: PROM : No puede ser modificada EPROM: chip que puede ser borrado con luz ultra violeta. Forma parte de la categoría conocida como “ firmware ”. Memoria ROM

21. En las computadoras personales, es el firmware encargado de cargar el sistema operativo del computador y verificar los componentes de hardware disponibles . El BIOS (Basic Input/Output System)‏

22. De acceso aleatorio. Temporal (Volátil). Los datos pueden cambiarse. Durante el procesamiento, todos los programas y datos deben ser transferidos a la memoria RAM, desde un dispositivo de entrada o de almacenamiento secundario. Memoria RAM Tema: Componentes físicos de una computadora

23. Todos los datos e instrucciones tiene una ubicación específica en la RAM, que se denomina dirección. El contenido que se encuentra en cada dirección cambia constantemente, conforme se ejecutan diferentes programas y se procesan nuevos datos Memoria RAM Tema: Componentes físicos de una computadora

24. Son placas que contienen los chips de memoria y que se conectan a la tarjeta principal de la computadora. Son las piezas que se adquieren, para ampliar la memoria RAM del computador. Memoria RAM Tema: Componentes físicos de una computadora Módulos de memoria

25. SIMM: módulo simple de memoria en línea (single in-line memory module). Memoria RAM Tema: Componentes físicos de una computadora Tipos de módulos de memoria

26. DIMM: módulo doble de memoria en línea (dual in-line memory module). Memoria RAM Tema: Componentes físicos de una computadora Tipos de módulos de memoria

27. DDR , D ouble D ata R ate, significa memoria de doble tasa de transferencia de datos en castellano. Los módulos DDRs soportan una capacidad máxima de 1 Gb . Memoria RAM Tipos de módulos de memoria

28. DDR 2 Son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional Memoria RAM Tipos de módulos de memoria

29. GDDR3 Tienen 240 pines, el mismo número que DDR 2; sin embargo, los DIMMs son físicamente incompatibles, debido a una ubicación diferente de la muesca. La memoria GDDR 3, con un nombre similar pero con una tecnología completamente distinta, ha sido usada durante varios años en tarjetas gráficas de gama alta como las series GeForce 6x00 ó ATI Radeon X800 Pro, y es la utilizada como memoria principal del Xbox 360 . A veces es incorrectamente citada como "DDR 3". Memoria RAM Tipos de módulos de memoria

30. Memoria RAM Tema: Componentes físicos de una computadora Tecnologías de memoria RAM FPM DRAM (Fast page mode dynamic random access memory)‏ 2% del mercado (28.5 MHz)‏ EDO DRAM (Extended data-out dynamic random access memory)‏ 3% del mercado (40 MHz)‏ SDRAM (Synchronous dynamic random access memory) 86% del mercado en 2000, se estima el 50% en el 2003 (133 MHz)‏ DDR SDRAM (Double-data-rate SDRAM)‏ 41% del mercado en 2002, se estima 50% en el 2003 (166 MHz)‏ RDRAM (Rambus dynamic random access memory) Hecho para mercado de usuarios de alto nivel (1066 MHz)‏

31. Alta velocidad Puede residir en dos ubicaciones: Dentro de la CPU (Caché L1)‏ Entre la CPU y la memoria RAM (Caché L2)‏ Almacena datos e instrucciones que la computadora usa frecuentemente. La CPU recupera datos e instrucciones de la caché, con mayor rapidez que de la memoria RAM o de un dispositivo de almacenamiento secundario. Memoria Caché

32. Memoria Caché

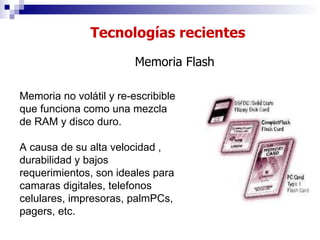

33. Tecnologías recientes Memoria Flash Memoria no volátil y re-escribible que funciona como una mezcla de RAM y disco duro. A causa de su alta velocidad , durabilidad y bajos requerimientos, son ideales para camaras digitales, telefonos celulares, impresoras, palmPCs, pagers, etc.

34. Tecnologías recientes Memoria USB Una memoria USB ( Universal Serial Bus , en ingles pendrive o USB flash drive ) es un pequeño dispositivo de almacenamiento que utiliza memoria flash Estas memorias se han convertido en el sistema de almacenamiento y transporte personal de datos más utilizado, desplazando en este uso a los tradicionales disquetes, y a los CDs. Se pueden encontrar en el mercado fácilmente memorias de 1, 2, 4, 8 GB o más

35. Repaso ¿Qué unidades conforman el procesador? ¿Cuál es la función de la UAL? Ejecutar las operaciones aritméticas y lógicas con los datos. La Unidad Aritmética – Lógica (UAL)‏ La Unidad de Control (UC)‏ ¿Cuál es la función de la UC? Administrar los recursos de la computadora. Dirigir el flujo de datos hacia la UAL.

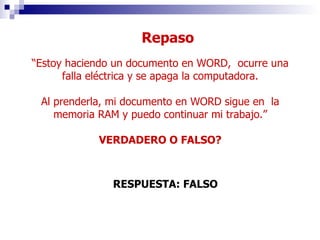

36. “ Estoy haciendo un documento en WORD, ocurre una falla eléctrica y se apaga la computadora. Al prenderla, mi documento en WORD sigue en la memoria RAM y puedo continuar mi trabajo.” VERDADERO O FALSO? RESPUESTA: FALSO Repaso

37. ¿Por qué? RESPUESTA: Porque la memoria RAM es volátil y cuando se apaga la computadora, se pierde todo su contenido Repaso

38. Voy a ampliar la memoria RAM de mi computadora y quiero hacerlo personalmente. ¿Qué me va a entregar el vendedor? RESPUESTA: Un módulo de memoria (SIMM ó DIMM)‏ Repaso ¿Qué hago después? RESPUESTA: Conectarlo a la tarjeta principal de mi computadora

39. ¿Mi computadora personal tiene firmware? RESPUESTA: Claro que sí !! Todas las computadoras personales tienen BIOS y el BIOS es firmware. Repaso

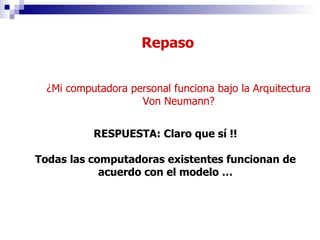

40. ¿Mi computadora personal funciona bajo la Arquitectura Von Neumann? RESPUESTA: Claro que sí !! Todas las computadoras existentes funcionan de acuerdo con el modelo … Repaso

42. COMPONENTES MÁS COMUNES

43. TIPOS DE UNIDADES Estructura Modular Cada elemento tiene una función concreta Sobremesa Torre

44. Placa Base Placa de circuito impreso. En ella se conectan los distintos componentes del PC Existen diferentes modelos, dependiendo delprocesador que pueden albergar.

45. Procesador Es el elemento más importante del ordenador. Año 81: Primer PC 8086 a 4 MHz. 1 MHz=1 Millón de operaciones elementales por segundo, como una suma o mover un dato de una posición a otra. La evolución de la velocidad es exponencial, además de que se mejora el funcionamiento .

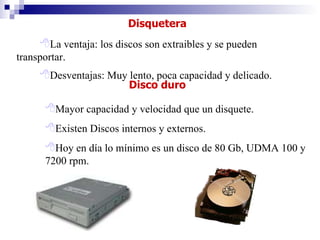

46. Disquetera La ventaja: los discos son extraibles y se pueden transportar. Desventajas: Muy lento, poca capacidad y delicado. Disco duro Mayor capacidad y velocidad que un disquete. Existen Discos internos y externos. Hoy en día lo mínimo es un disco de 80 Gb, UDMA 100 y 7200 rpm.

47. CD-ROM y DVD El Compact Disc es un dispositivo de almacenamiento que se caracteriza porque solo se puede leer. El DVD es idéntico al CD-ROM, salvo que su capacidad es mucho mayor, unas ocho veces más (4,7 Gb) Se conectan a la Placa base igual que los Discos duros. Grabadoras de CD y DVD Permiten grabar CD y/o DVD, además de leer. Se debe utilizar unos discos especiales llamados CD-R, DVD-R (Recordable) o CD-RW, DVD-RW (ReWritable). Son ideales para realizar copias de seguridad.

48. Tarjeta de red Son tarjetas de entrada/salida de información que se conectan directamente a la placa base y permiten transmitir y recibir información de otros ordenadores. Para ser funcional, se necesita un cableado y elementos de red que las conecten, así como los programas que permiten la comunicación.

49. Módem y Router Dispositivos que nos permiten conectar el ordenador con la línea telefónica o de datos, dandonos el acceso a internet y otros ordenadores. Velocidad: Módem=56Kbit/s RDSI=64 y 128Kbit/s ADSL y Cable=128, 256, 300, 512, 1024 y 2048Kbit/s. 8Bits=1Byte.

50. Tarjeta Gráfica y M onitor La tarjeta gráfica nos permite visualizar información utilizando un monitor. Para obtener el máximo provecho es necesario instalar sus drivers. Su características principales son la resolución máxima y el número de colores que puede procesar. El monitor es el principal dispositivo de salida de información. Se caracterizan por su tamaño y su frecuencia de muestreo. Ajustando adecuadamente los controles de brillo y contraste, y poniendo la frecuencia horizontal al máximo posible, se nos cansará mucho menos la vista.

51. Impresora y Escáner La impresora es un dispositivo que nos permite imprimir textos e imágenes sobre papel. Las más utilizadas hoy en día son: Matriciales (en desuso), de inyección de tinta y láser. El escáner es un dispositivo que permite introducir imágenes ordenador. Su funcionamiento es similar a las fotocopiadoras. También se puede “leer” documentos con un escáner. Para ello debemos utilizar un programa reconocedor de caracteres, que identifica las palabras y las lleva a un procesador de texto.

52. Tarjeta de sonido Es un dispositivo capaz de producir sonidos de calidad media-alta. Suele disponer de clavijas tipo “jack” para conectar micrófonos, altavoces o amplificadores. Tarjeta capturadora de vídeo Es una tarjeta de entrada de información que digitaliza la señal proveniente de la antena de televisión, de un vídeo o de una videocámara, permitiendo su visualización y almacenamiento en el PC.

53. Cámara de videoconferencia Es un dispositivo capaz de digitalizar imágenes y transmitirlas al PC, para poder ser almacenadas en un archivo de vídeo o transmitidas mediante una red a otros ordenadores. Se conectan al PC mediante una capturadora de vídeo o mediante USB. Joystick Dispositivo diseñado para manejar los juegos de ordenador aunque también es posible utilizarlo en algunas aplicaciones. Se conecta al PC por medio de un puerto Joystick-MIDI que tienen las tarjetas de sonido.

54. TIPS PARA ERRORES TIPICOS

55. DIAGNOSTICO DE ERRORES ¿Arranca el escritorio normalmente? NO SI ¿Reconoce el disco duro? NO SI ¿Hay un disquete en la disquetera? SI NO Detectar el disco duro en el Setup Revisar la secuencia de unidades Sacar el disquete Utilizar un antivirus Puede estar estropeado el Boot del disco Puede estar dañada la configuración del sistema Puede estar dañado el Registro o los ficheros del sistema Reinstalar el Sistema Operativo

56. ¿Puedes cerrar la aplicación normalmente? NO SI Utilizar combinaciones de teclas Utilizar administrador de controladores Desactivarlos ¿Solucionado? NO SI ¿Funciona? NO SI Desinstalar el programa OK OK Desinstalar el programa Ultima configuración buena ¿Funciona? NO SI Reinstalar el Sistema Operativo OK ¿Funciona? NO SI OK Dispositivo estropeado Reinstalar el Sistema Operativo DIAGNOSTICO DE ERRORES El problema se da al... Instalar software Instalar hardware Programas que se cargan al iniciar
