El documento describe los principales componentes hardware y software de un ordenador. Explica que el hardware son los componentes físicos como la placa base, procesador, memoria RAM, tarjetas de expansión, almacenamiento y periféricos. El software son las instrucciones que ejecuta el ordenador. Describe los periféricos de entrada como teclado, ratón y de salida como monitor, impresora y altavoces. Finalmente, detalla algunos de los componentes internos como la fuente de alimentación, placa base y unidades de almacenamiento.

1. EL ORDENADOR
Y SUS
COMPONENTES

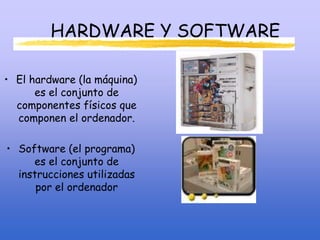

2. HARDWARE Y SOFTWARE
• El hardware (la máquina)
es el conjunto de
componentes físicos que
componen el ordenador.
• Software (el programa)
es el conjunto de
instrucciones utilizadas
por el ordenador

3. LOS PERIFÉRICOS
ENTRADA:
Introducen información al
ordenador.
• Teclado
• Ratón
• Scanner
• Micrófono
• Cámara de fotos, vídeo
• Dispositivos de juegos,
game pads, joysticks.
SALIDA:
Reciben información del
ordenador.
• Monitor
• Impresora
• Altavoces
• Otros periféricos.

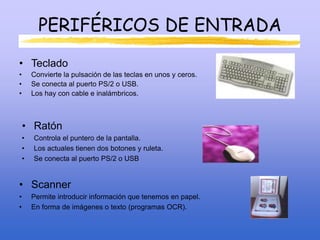

4. PERIFÉRICOS DE ENTRADA
• Teclado
• Convierte la pulsación de las teclas en unos y ceros.
• Se conecta al puerto PS/2 o USB.
• Los hay con cable e inalámbricos.
• Ratón
• Controla el puntero de la pantalla.
• Los actuales tienen dos botones y ruleta.
• Se conecta al puerto PS/2 o USB
• Scanner
• Permite introducir información que tenemos en papel.
• En forma de imágenes o texto (programas OCR).

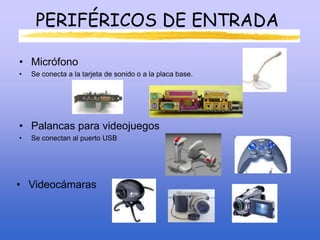

5. PERIFÉRICOS DE ENTRADA
• Micrófono
• Se conecta a la tarjeta de sonido o a la placa base.
• Palancas para videojuegos
• Se conectan al puerto USB
• Videocámaras

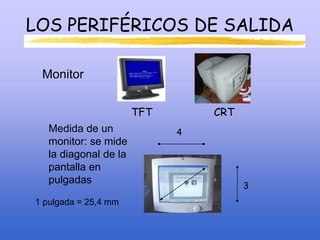

6. LOS PERIFÉRICOS DE SALIDA
Monitor
TFT CRT
Medida de un
monitor: se mide
la diagonal de la
pantalla en
pulgadas
1 pulgada = 25,4 mm
4
3

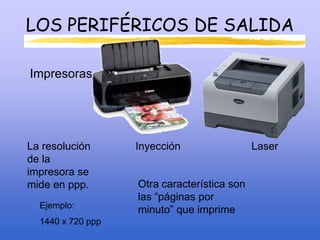

7. LOS PERIFÉRICOS DE SALIDA
Impresoras
Inyección LaserLa resolución
de la
impresora se
mide en ppp.
Ejemplo:
1440 x 720 ppp
Otra característica son
las “páginas por
minuto” que imprime

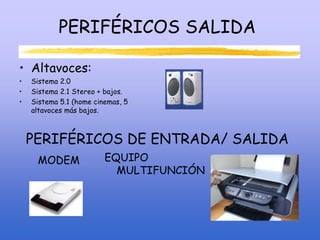

8. PERIFÉRICOS SALIDA
• Altavoces:
• Sistema 2.0
• Sistema 2.1 Stereo + bajos.
• Sistema 5.1 (home cinemas, 5
altavoces más bajos.
PERIFÉRICOS DE ENTRADA/ SALIDA
MODEM EQUIPO
MULTIFUNCIÓN

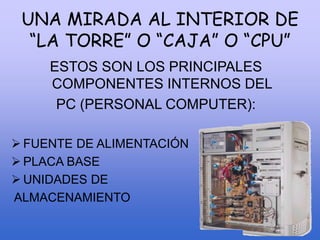

9. UNA MIRADA AL INTERIOR DE
“LA TORRE” O “CAJA” O “CPU”
ESTOS SON LOS PRINCIPALES
COMPONENTES INTERNOS DEL
PC (PERSONAL COMPUTER):
 FUENTE DE ALIMENTACIÓN
 PLACA BASE
 UNIDADES DE
ALMACENAMIENTO

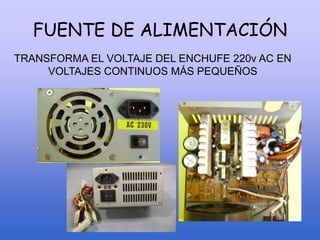

10. FUENTE DE ALIMENTACIÓN
TRANSFORMA EL VOLTAJE DEL ENCHUFE 220v AC EN
VOLTAJES CONTINUOS MÁS PEQUEÑOS

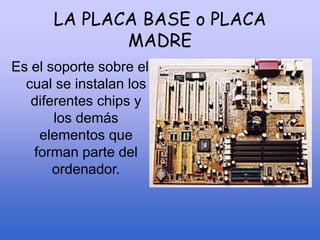

11. LA PLACA BASE o PLACA
MADRE
Es el soporte sobre el
cual se instalan los
diferentes chips y
los demás
elementos que
forman parte del
ordenador.

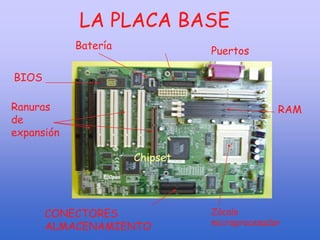

12. LA PLACA BASE
Chipset
BIOS
Zócalo
microprocesador
RAM
Batería
Ranuras
de
expansión
Puertos
CONECTORES
ALMACENAMIENTO

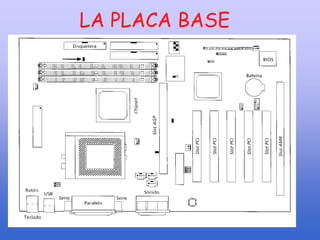

13. LA PLACA BASE

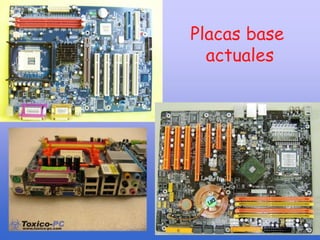

14. Placas base
actuales

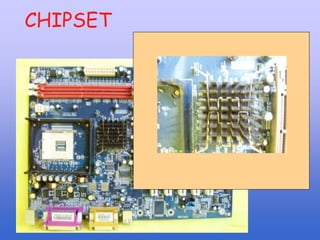

15. CHIPSET

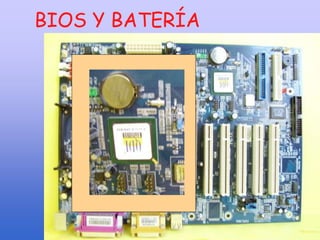

16. BIOS Y BATERÍA

17. EL MICROPROCESADOR
El microprocesador es “el cerebro” del
ordenador porque acoge la Unidad
Central de Proceso (CPU)
Sus funciones son:
 Procesar las instrucciones
 Realizar los cálculos
 Manejar el flujo de información

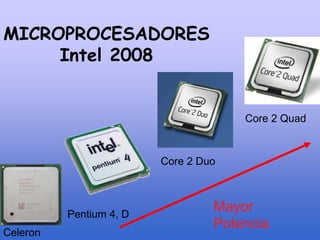

18. MICROPROCESADORES
Intel 2008
Celeron
Pentium 4, D
Core 2 Duo
Core 2 Quad
Mayor
Potencia

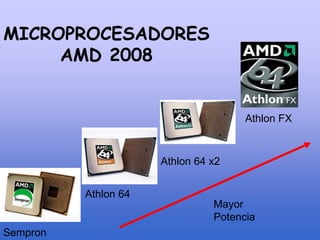

19. MICROPROCESADORES
AMD 2008
Sempron
Athlon 64
Athlon 64 x2
Athlon FX
Mayor
Potencia

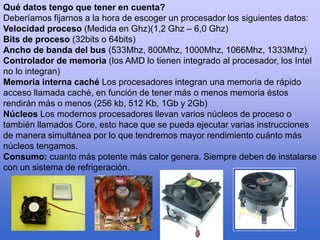

20. Qué datos tengo que tener en cuenta?
Deberíamos fijarnos a la hora de escoger un procesador los siguientes datos:
Velocidad proceso (Medida en Ghz)(1,2 Ghz – 6,0 Ghz)
Bits de proceso (32bits o 64bits)
Ancho de banda del bus (533Mhz, 800Mhz, 1000Mhz, 1066Mhz, 1333Mhz)
Controlador de memoria (los AMD lo tienen integrado al procesador, los Intel
no lo integran)
Memoria interna caché Los procesadores integran una memoria de rápido
acceso llamada caché, en función de tener más o menos memoria éstos
rendirán más o menos (256 kb, 512 Kb, 1Gb y 2Gb)
Núcleos Los modernos procesadores llevan varios núcleos de proceso o
también llamados Core, esto hace que se pueda ejecutar varias instrucciones
de manera simultánea por lo que tendremos mayor rendimiento cuánto más
núcleos tengamos.
Consumo: cuanto más potente más calor genera. Siempre deben de instalarse
con un sistema de refrigeración.

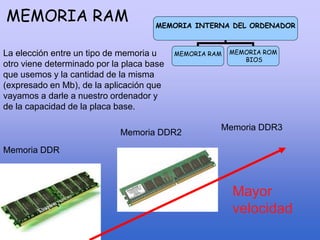

21. MEMORIA RAM MEMORIA INTERNA DEL ORDENADOR
MEMORIA RAM MEMORIA ROM
BIOS
Memoria DDR2
Memoria DDR
La elección entre un tipo de memoria u
otro viene determinado por la placa base
que usemos y la cantidad de la misma
(expresado en Mb), de la aplicación que
vayamos a darle a nuestro ordenador y
de la capacidad de la placa base.
Memoria DDR3
Mayor
velocidad

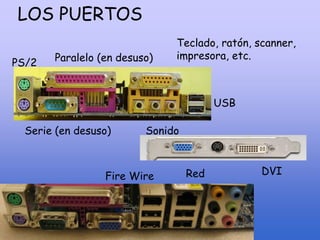

22. LOS PUERTOS
Serie (en desuso)
Paralelo (en desuso)
USB
PS/2
Teclado, ratón, scanner,
impresora, etc.
Sonido
Fire Wire Red DVI

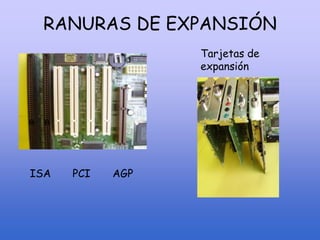

23. RANURAS DE EXPANSIÓN
ISA PCI AGP
Tarjetas de
expansión

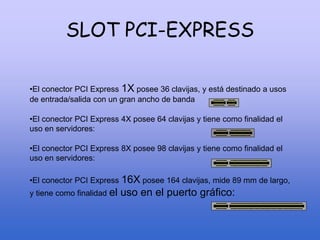

24. SLOT PCI-EXPRESS
•El conector PCI Express 1X posee 36 clavijas, y está destinado a usos
de entrada/salida con un gran ancho de banda
•El conector PCI Express 4X posee 64 clavijas y tiene como finalidad el
uso en servidores:
•El conector PCI Express 8X posee 98 clavijas y tiene como finalidad el
uso en servidores:
•El conector PCI Express 16X posee 164 clavijas, mide 89 mm de largo,
y tiene como finalidad el uso en el puerto gráfico:

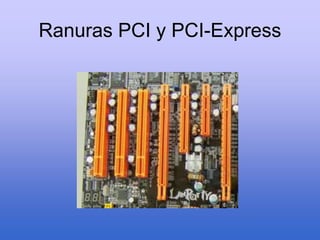

25. Ranuras PCI y PCI-Express

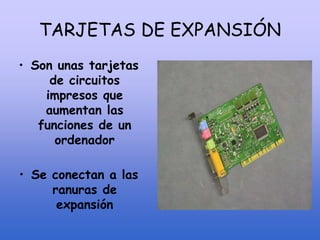

26. TARJETAS DE EXPANSIÓN
• Son unas tarjetas
de circuitos
impresos que
aumentan las
funciones de un
ordenador
• Se conectan a las
ranuras de
expansión

27. TARJETAS DE EXPANSIÓN
Sintonizadora TV Red Sonido Tarj. Gráfica

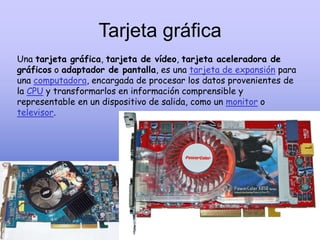

28. Tarjeta gráfica
Una tarjeta gráfica, tarjeta de vídeo, tarjeta aceleradora de
gráficos o adaptador de pantalla, es una tarjeta de expansión para
una computadora, encargada de procesar los datos provenientes de
la CPU y transformarlos en información comprensible y
representable en un dispositivo de salida, como un monitor o
televisor.

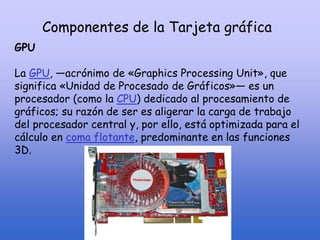

29. Componentes de la Tarjeta gráfica
GPU
La GPU, —acrónimo de «Graphics Processing Unit», que
significa «Unidad de Procesado de Gráficos»— es un
procesador (como la CPU) dedicado al procesamiento de
gráficos; su razón de ser es aligerar la carga de trabajo
del procesador central y, por ello, está optimizada para el
cálculo en coma flotante, predominante en las funciones
3D.

30. DISCO DURO
• Es un dispositivo de almacenamiento
de datos, que utiliza tecnología
magnética.

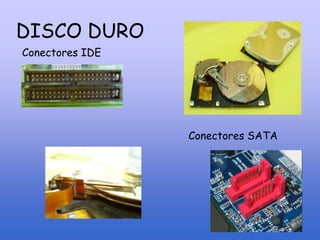

31. DISCO DURO
Conectores IDE
Conectores SATA

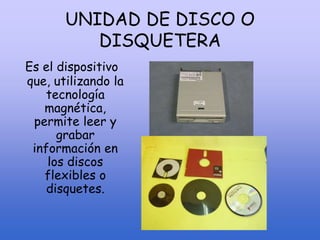

32. UNIDAD DE DISCO O
DISQUETERA
Es el dispositivo
que, utilizando la
tecnología
magnética,
permite leer y
grabar
información en
los discos
flexibles o
disquetes.

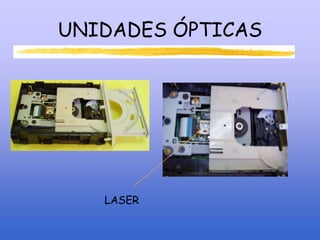

33. UNIDADES ÓPTICAS
LASER

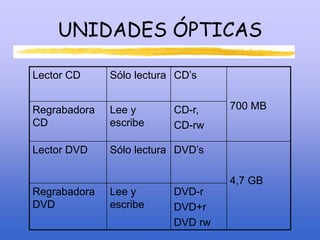

34. UNIDADES ÓPTICAS
Lector CD Sólo lectura CD’s
700 MBRegrabadora
CD
Lee y
escribe
CD-r,
CD-rw
Lector DVD Sólo lectura DVD’s
4,7 GB
Regrabadora
DVD
Lee y
escribe
DVD-r
DVD+r
DVD rw

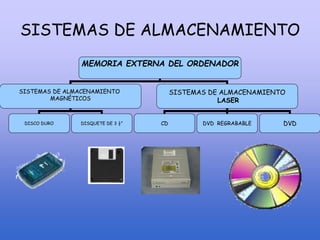

35. MEMORIA EXTERNA DEL ORDENADOR
SISTEMAS DE ALMACENAMIENTO
MAGNÉTICOS
SISTEMAS DE ALMACENAMIENTO
LASER
DISCO DURO DISQUETE DE 3 ½” CD DVD REGRABABLE DVD
SISTEMAS DE ALMACENAMIENTO

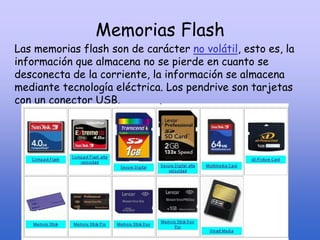

36. Memorias Flash
Las memorias flash son de carácter no volátil, esto es, la
información que almacena no se pierde en cuanto se
desconecta de la corriente, la información se almacena
mediante tecnología eléctrica. Los pendrive son tarjetas
con un conector USB.
