1. COMPONENTES HARDWARE DEL ORDENADOR Realizado por: Beatriz Mejías Leo e Inma Ramos Delgado. 1º BACH B

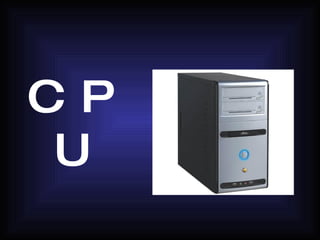

2. CPU

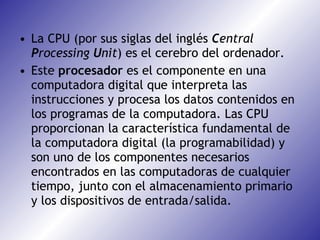

3. La CPU (por sus siglas del inglés C entral P rocessing U nit ) es el cerebro del ordenador. Este procesador es el componente en una computadora digital que interpreta las instrucciones y procesa los datos contenidos en los programas de la computadora. Las CPU proporcionan la característica fundamental de la computadora digital (la programabilidad) y son uno de los componentes necesarios encontrados en las computadoras de cualquier tiempo, junto con el almacenamiento primario y los dispositivos de entrada/salida.

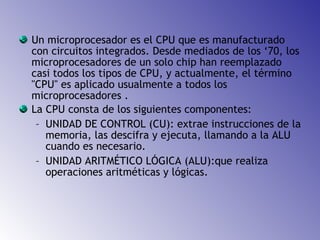

4. Un microprocesador es el CPU que es manufacturado con circuitos integrados. Desde mediados de los ‘70, los microprocesadores de un solo chip han reemplazado casi todos los tipos de CPU, y actualmente, el término "CPU" es aplicado usualmente a todos los microprocesadores . La CPU consta de los siguientes componentes: UNIDAD DE CONTROL (CU): extrae instrucciones de la memoria, las descifra y ejecuta, llamando a la ALU cuando es necesario. UNIDAD ARITMÉTICO LÓGICA (ALU):que realiza operaciones aritméticas y lógicas.

5. Memoria Principal ( RAM )

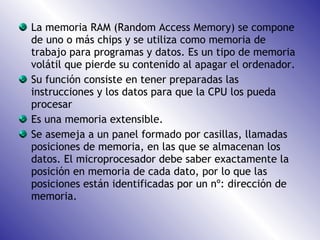

6. La memoria RAM (Random Access Memory) se compone de uno o más chips y se utiliza como memoria de trabajo para programas y datos. Es un tipo de memoria volátil que pierde su contenido al apagar el ordenador. Su función consiste en tener preparadas las instrucciones y los datos para que la CPU los pueda procesar Es una memoria extensible. Se asemeja a un panel formado por casillas, llamadas posiciones de memoria, en las que se almacenan los datos. El microprocesador debe saber exactamente la posición en memoria de cada dato, por lo que las posiciones están identificadas por un nº: dirección de memoria.

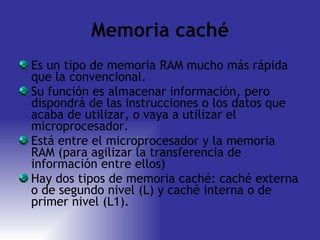

7. Memoria caché Es un tipo de memoria RAM mucho más rápida que la convencional. Su función es almacenar información, pero dispondrá de las instrucciones o los datos que acaba de utilizar, o vaya a utilizar el microprocesador. Está entre el microprocesador y la memoria RAM (para agilizar la transferencia de información entre ellos) Hay dos tipos de memoria caché: caché externa o de segundo nivel (L) y caché interna o de primer nivel (L1).

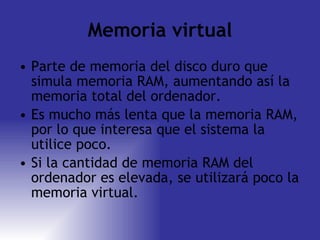

8. Memoria virtual Parte de memoria del disco duro que simula memoria RAM, aumentando así la memoria total del ordenador. Es mucho más lenta que la memoria RAM, por lo que interesa que el sistema la utilice poco. Si la cantidad de memoria RAM del ordenador es elevada, se utilizará poco la memoria virtual.

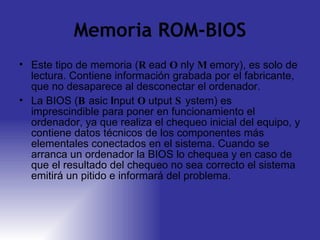

9. Memoria ROM-BIOS Este tipo de memoria ( R ead O nly M emory), es solo de lectura. Contiene información grabada por el fabricante, que no desaparece al desconectar el ordenador. La BIOS ( B asic I nput O utput S ystem) es imprescindible para poner en funcionamiento el ordenador, ya que realiza el chequeo inicial del equipo, y contiene datos técnicos de los componentes más elementales conectados en el sistema. Cuando se arranca un ordenador la BIOS lo chequea y en caso de que el resultado del chequeo no sea correcto el sistema emitirá un pitido e informará del problema.

10. PERIFÉRICOS

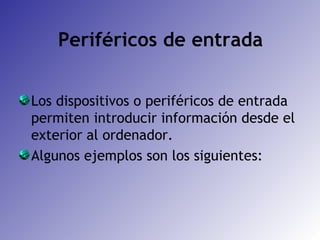

11. Periféricos de entrada Los dispositivos o periféricos de entrada permiten introducir información desde el exterior al ordenador. Algunos ejemplos son los siguientes:

12. RATÓN Transmite información de dos modos: desplazándolo por una superficie para provocar el movimiento de su indicador en la pantalla, y pulsando sus botones para realizar ciertas acciones en función de dónde esté colocado el indicador TECLADO Es el modo más frecuente de introducir información en el ordenador. Hay varios tipos, con posibilidad de conectarlos a distintos puertos e incluso con transmisión de datos por infrarrojos ESCÁNER Permite introducir información desde documentos en papel (fotos, dibujos…) e incluso caracteres (disponiendo del sistema OCR). La calidad de un escáner se mide en ppp o dpi que indica el nº de puntos que toma cada pulgada.

13. Periféricos de salida Los dispositivos o periféricos de salida permiten obtener información procesada o almacenada. Algunos ejemplos son:

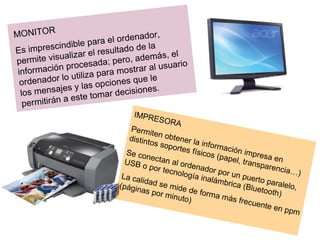

14. MONITOR Es imprescindible para el ordenador, permite visualizar el resultado de la información procesada; pero, además, el ordenador lo utiliza para mostrar al usuario los mensajes y las opciones que le permitirán a este tomar decisiones. IMPRESORA Permiten obtener la información impresa en distintos soportes físicos (papel, transparencia…) Se conectan al ordenador por un puerto paralelo, USB o por tecnología inalámbrica (Bluetooth) La calidad se mide de forma más frecuente en ppm (páginas por minuto)

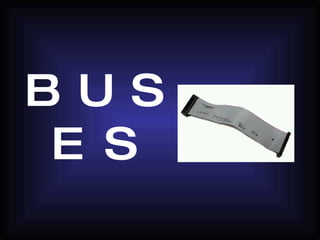

15. BUSES

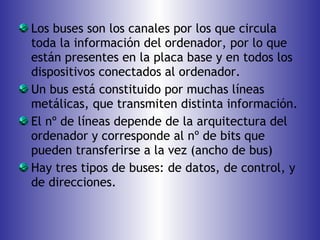

16. Los buses son los canales por los que circula toda la información del ordenador, por lo que están presentes en la placa base y en todos los dispositivos conectados al ordenador. Un bus está constituido por muchas líneas metálicas, que transmiten distinta información. El nº de líneas depende de la arquitectura del ordenador y corresponde al nº de bits que pueden transferirse a la vez (ancho de bus) Hay tres tipos de buses: de datos, de control, y de direcciones.

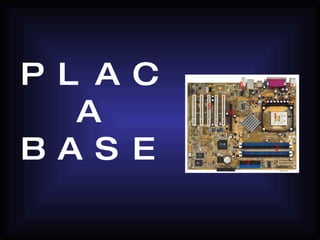

17. PLACA BASE

18. Es una amplia paca que actúa como una plataforma; a ella se conectan directamente o a través de ranuras de expansión (slots) todos los demás componentes. En las ranuras de expansión se introducen otras placas menores: las tarjetas de expansión, que permiten conectar distintos periféricos exteriores al ordenador como la tarjeta de vídeo, de sonido…

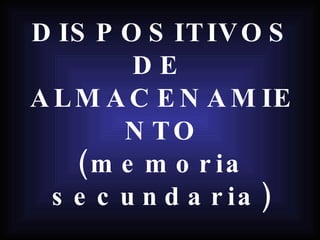

19. DISPOSITIVOS DE ALMACENAMIENTO (memoria secundaria)

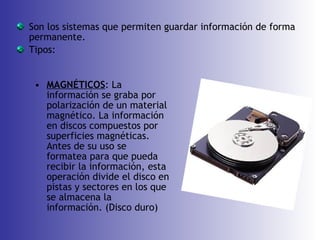

20. Son los sistemas que permiten guardar información de forma permanente. Tipos: MAGNÉTICOS : La información se graba por polarización de un material magnético. La información en discos compuestos por superficies magnéticas. Antes de su uso se formatea para que pueda recibir la información, esta operación divide el disco en pistas y sectores en los que se almacena la información. (Disco duro)

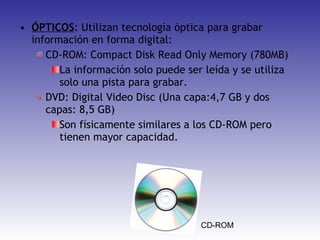

21. ÓPTICOS : Utilizan tecnología óptica para grabar información en forma digital: CD-ROM: Compact Disk Read Only Memory (780MB) La información solo puede ser leída y se utiliza solo una pista para grabar. DVD: Digital Video Disc (Una capa:4,7 GB y dos capas: 8,5 GB) Son físicamente similares a los CD-ROM pero tienen mayor capacidad. CD-ROM

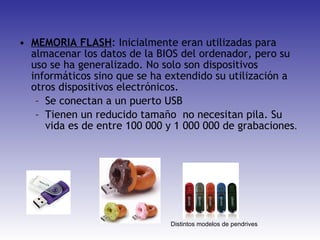

22. MEMORIA FLASH : Inicialmente eran utilizadas para almacenar los datos de la BIOS del ordenador, pero su uso se ha generalizado. No solo son dispositivos informáticos sino que se ha extendido su utilización a otros dispositivos electrónicos. Se conectan a un puerto USB Tienen un reducido tamaño no necesitan pila. Su vida es de entre 100 000 y 1 000 000 de grabaciones . Distintos modelos de pendrives

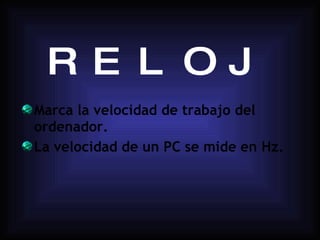

23. RELOJ Marca la velocidad de trabajo del ordenador. La velocidad de un PC se mide en Hz.

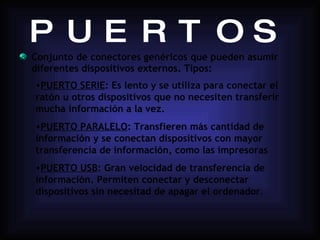

24. PUERTOS Conjunto de conectores genéricos que pueden asumir diferentes dispositivos externos. Tipos: PUERTO SERIE : Es lento y se utiliza para conectar el ratón u otros dispositivos que no necesiten transferir mucha información a la vez. PUERTO PARALELO : Transfieren más cantidad de información y se conectan dispositivos con mayor transferencia de información, como las impresoras PUERTO USB : Gran velocidad de transferencia de información. Permiten conectar y desconectar dispositivos sin necesitad de apagar el ordenador .
