Este documento habla sobre las partes principales de una computadora como el gabinete o case, la fuente de alimentación, la placa base o mainboard y el sistema Plug and Play. Describe cada una de estas partes y sus funciones, incluyendo detalles sobre los diferentes tipos de zócalos, chipsets y recursos asignados a los dispositivos como interrupciones, DMA y direcciones de E/S.

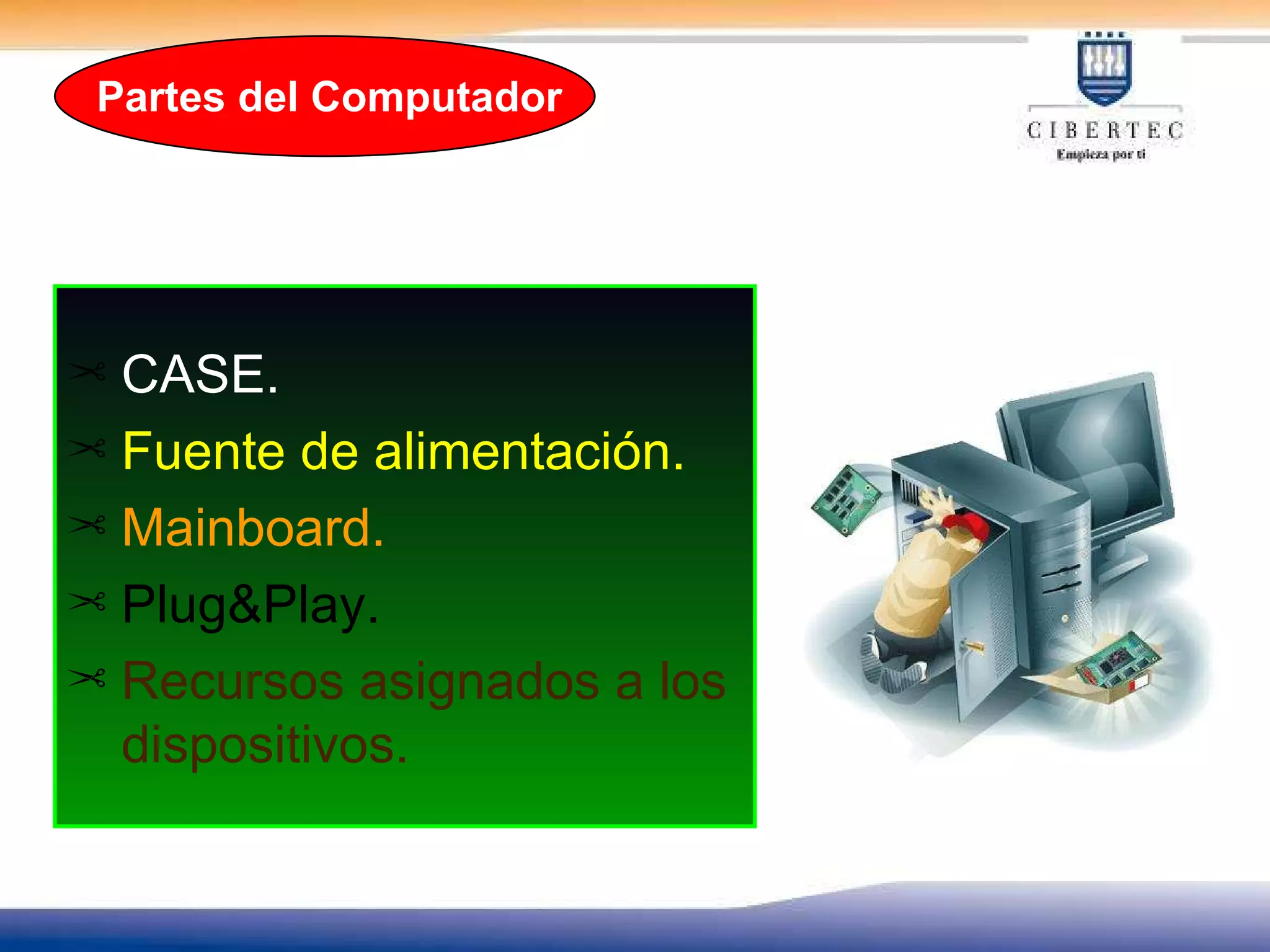

1. CASE. Fuente de alimentación. Mainboard. Plug&Play. Recursos asignados a los dispositivos. Partes del Computador

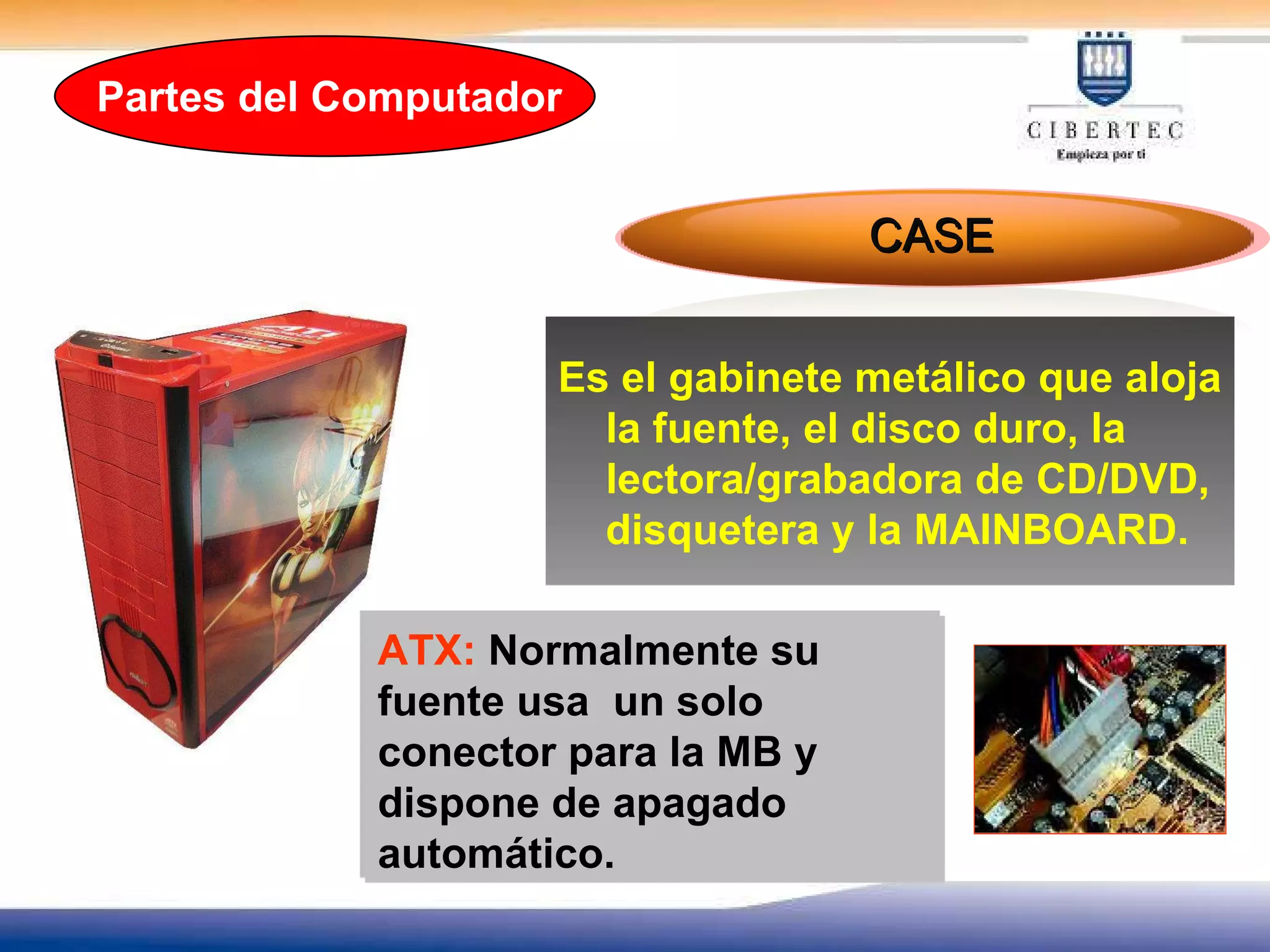

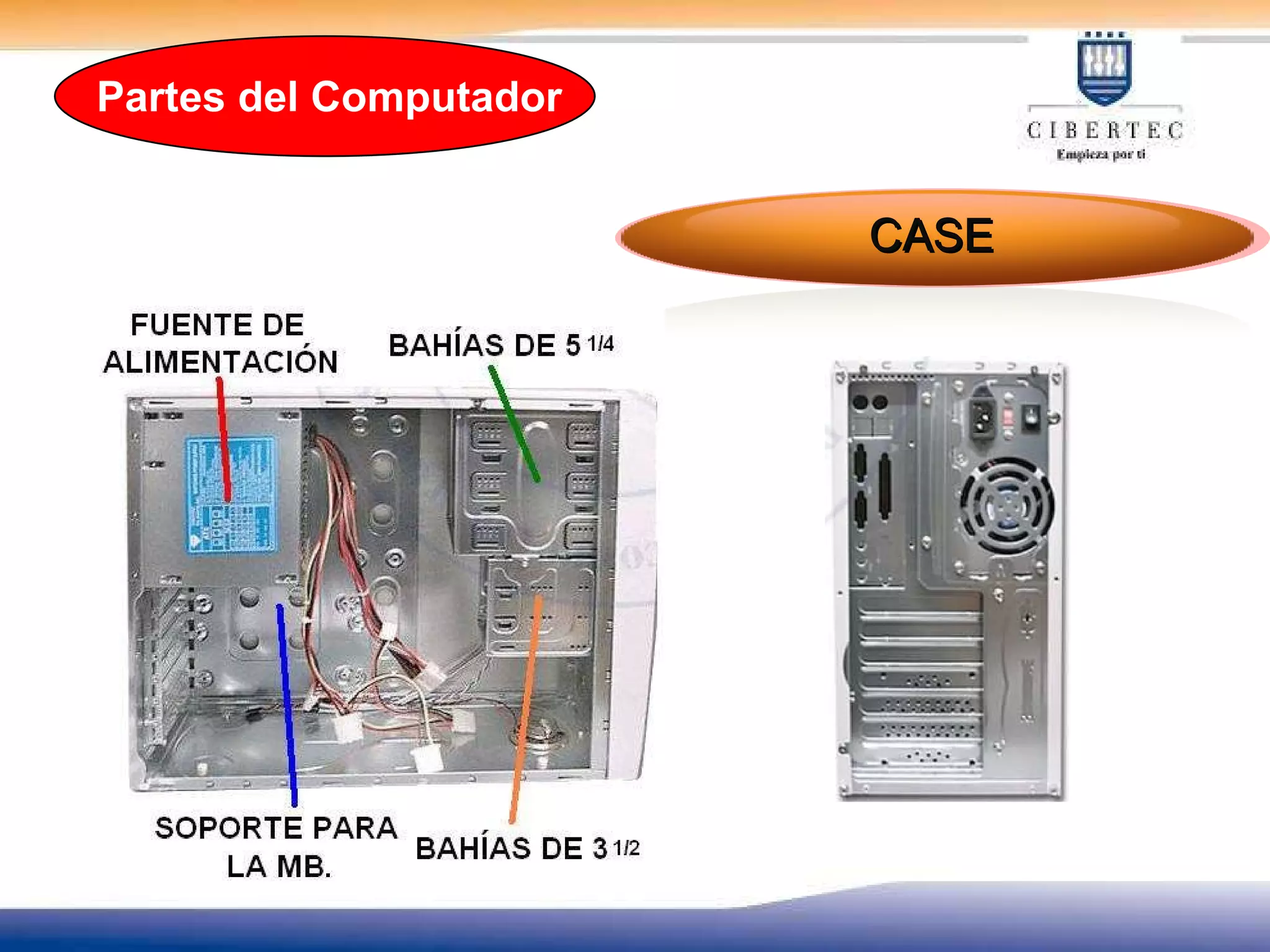

2. Es el gabinete metálico que aloja la fuente, el disco duro, la lectora/grabadora de CD/DVD, disquetera y la MAINBOARD. ATX: Normalmente su fuente usa un solo conector para la MB y dispone de apagado automático. Partes del Computador CASE

3. CASE Partes del Computador

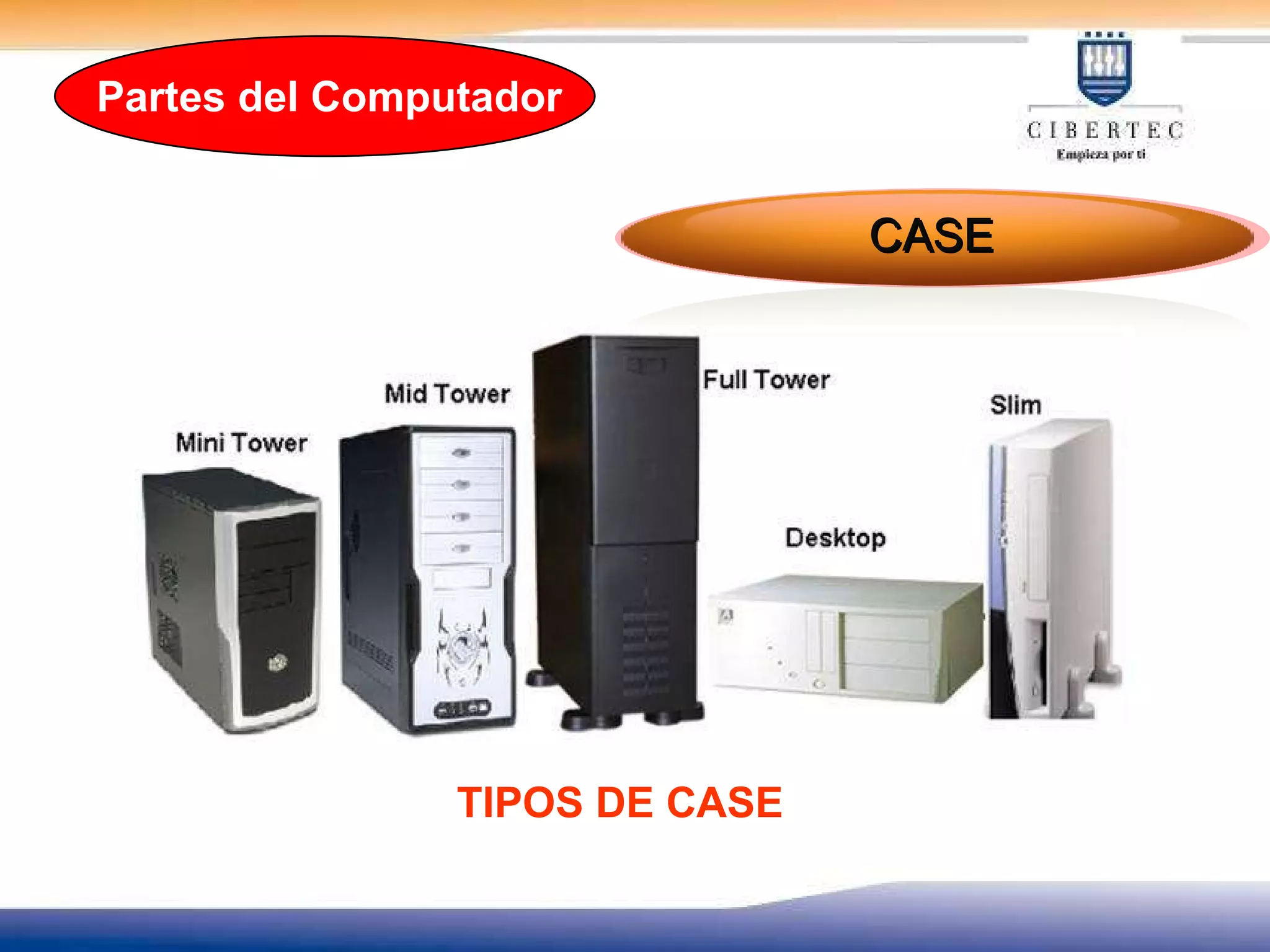

4. TIPOS DE CASE CASE Partes del Computador

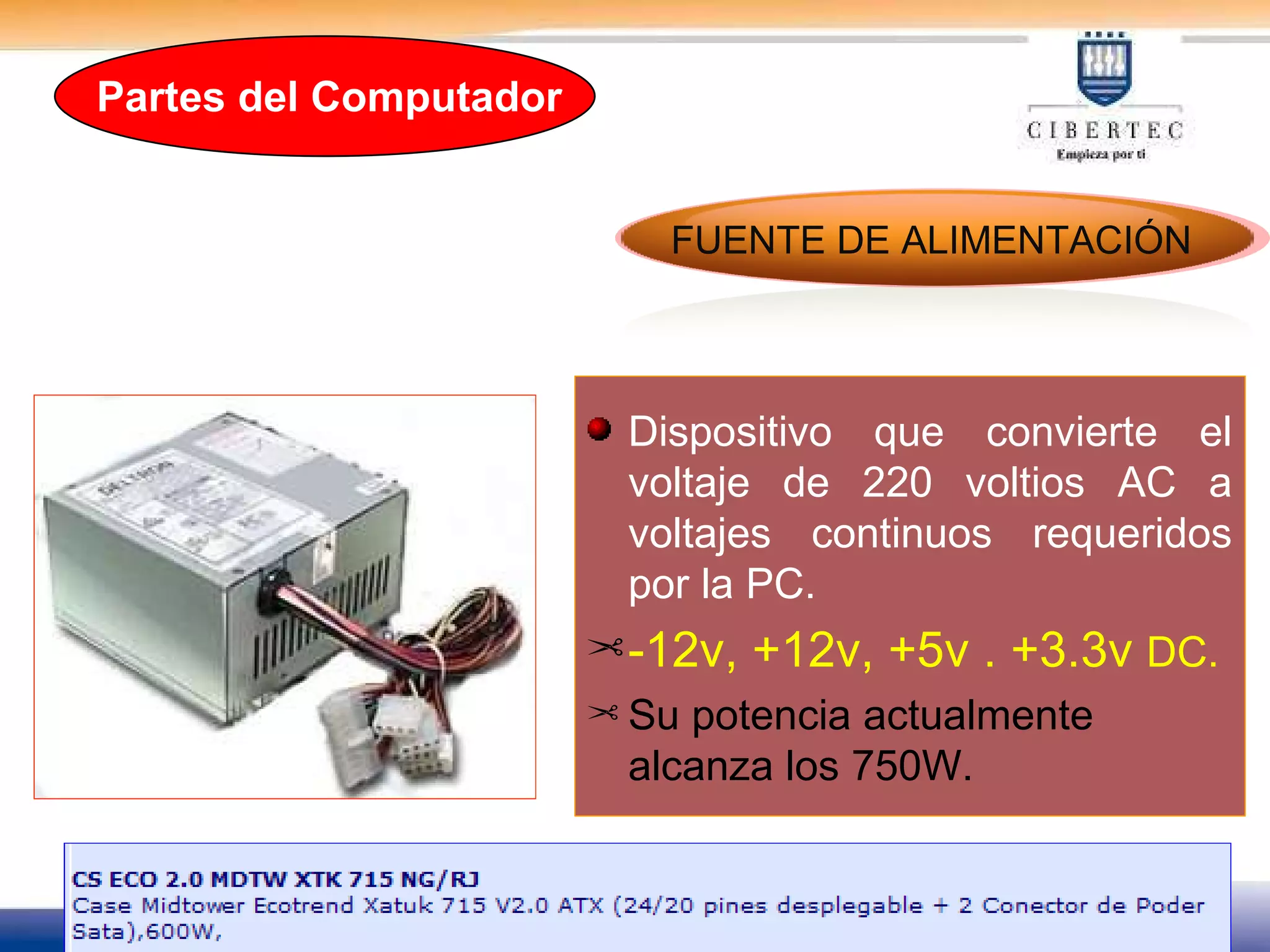

5. Dispositivo que convierte el voltaje de 220 voltios AC a voltajes continuos requeridos por la PC. -12v, +12v, +5v . +3.3v DC. Su potencia actualmente alcanza los 750W. FUENTE DE ALIMENTACIÓN Partes del Computador

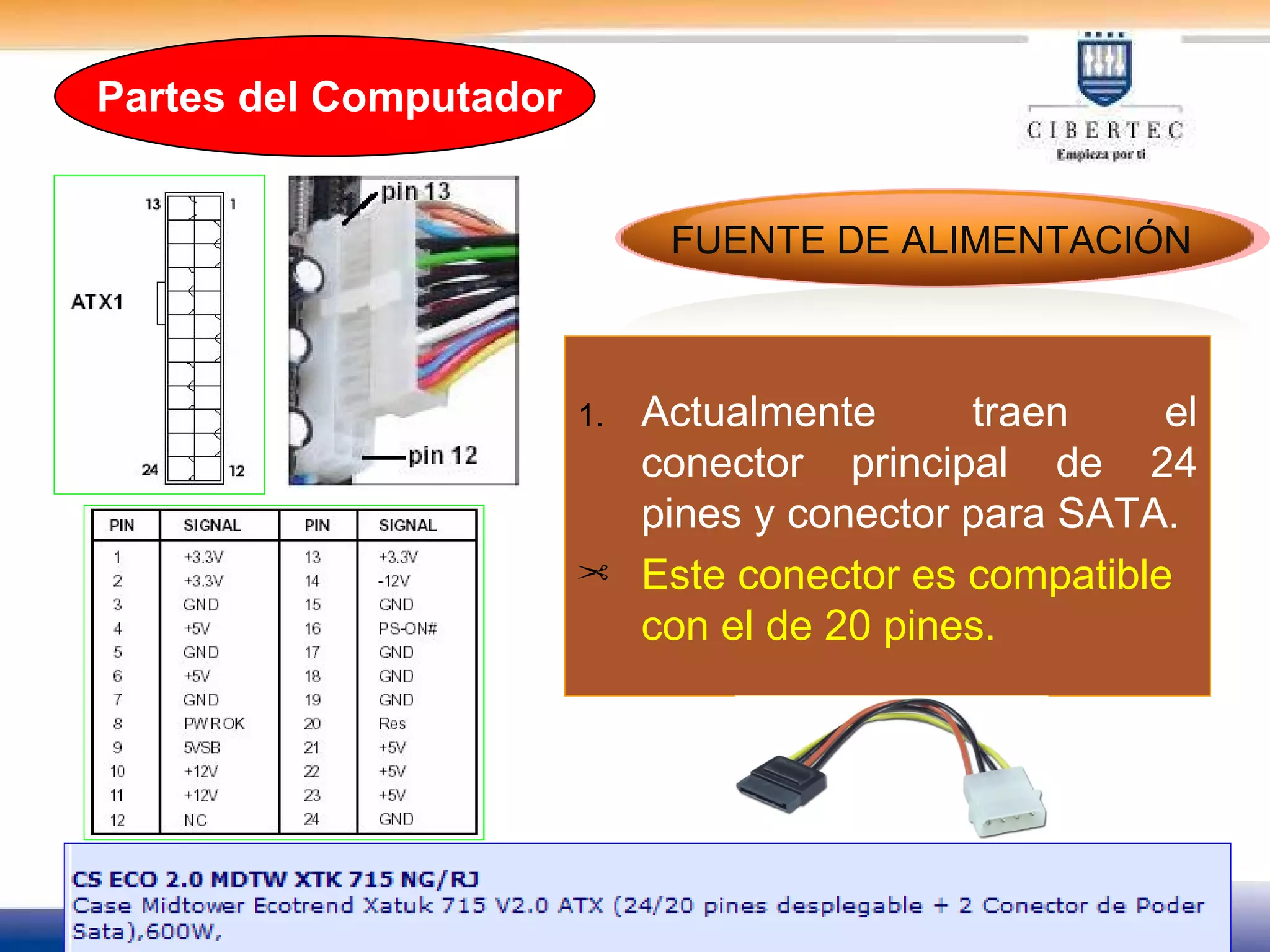

6. Actualmente traen el conector principal de 24 pines y conector para SATA. Este conector es compatible con el de 20 pines. FUENTE DE ALIMENTACIÓN Partes del Computador

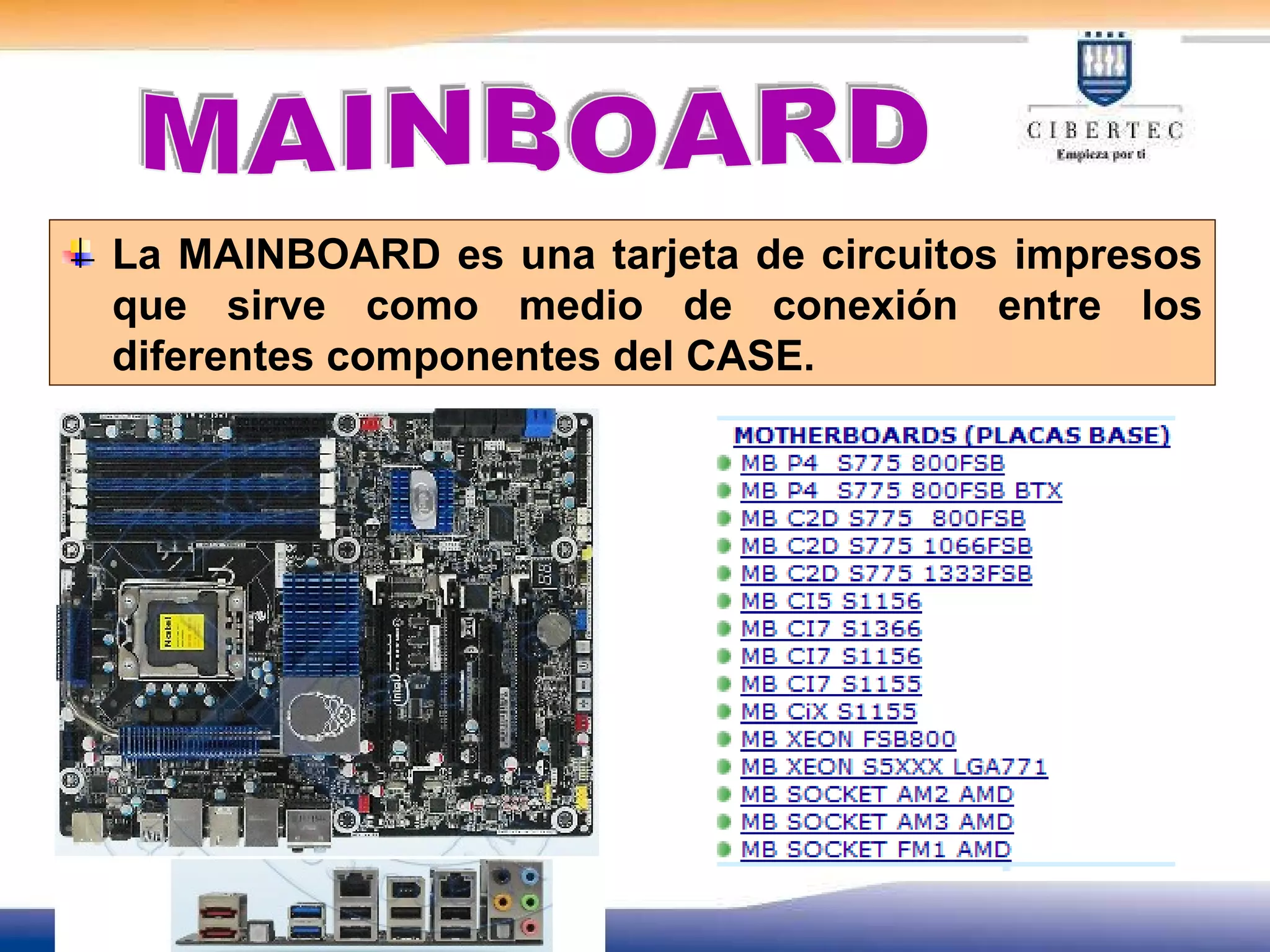

7. MAINBOARD La MAINBOARD es una tarjeta de circuitos impresos que sirve como medio de conexión entre los diferentes componentes del CASE.

8. ¿Cuáles son las partes de una Mainboard? ¿Qué función cumple cada una de ellas?

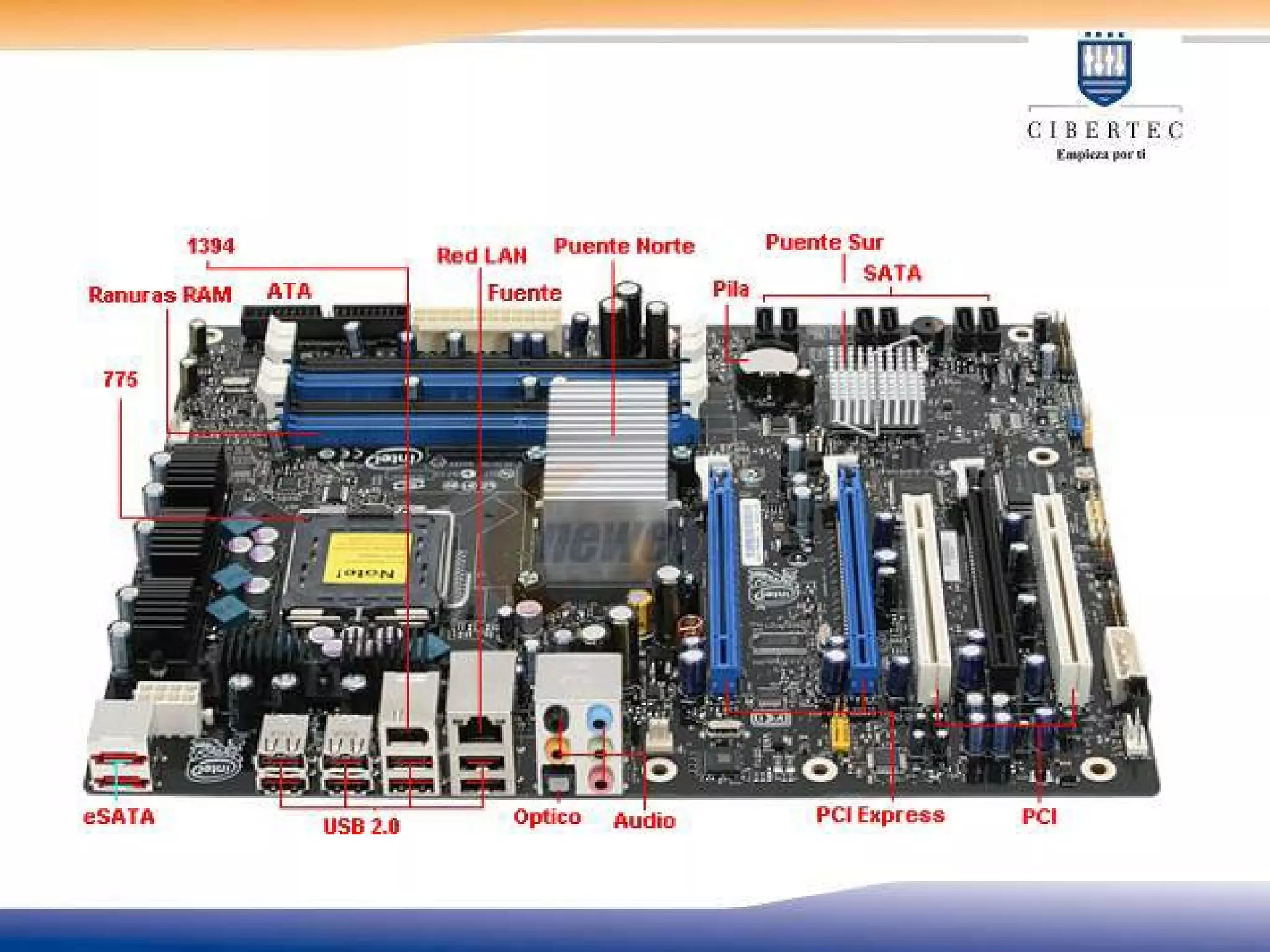

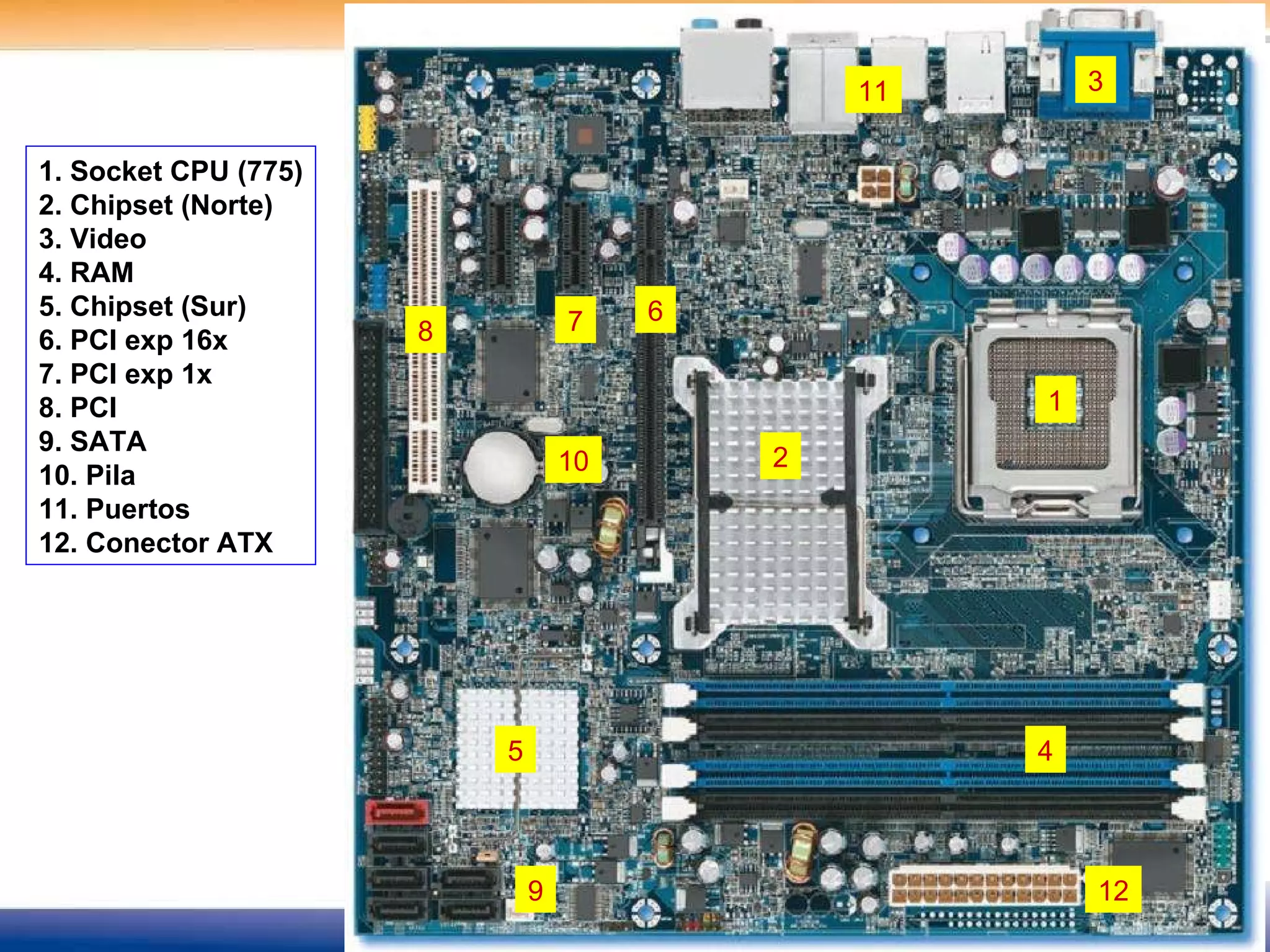

10. 1 2 3 4 5 6 7 8 9 10 11 12 1. Socket CPU (775) 2. Chipset (Norte) 3. Video 4. RAM 5. Chipset (Sur) 6. PCI exp 16x 7. PCI exp 1x 8. PCI 9. SATA 10. Pila 11. Puertos 12. Conector ATX

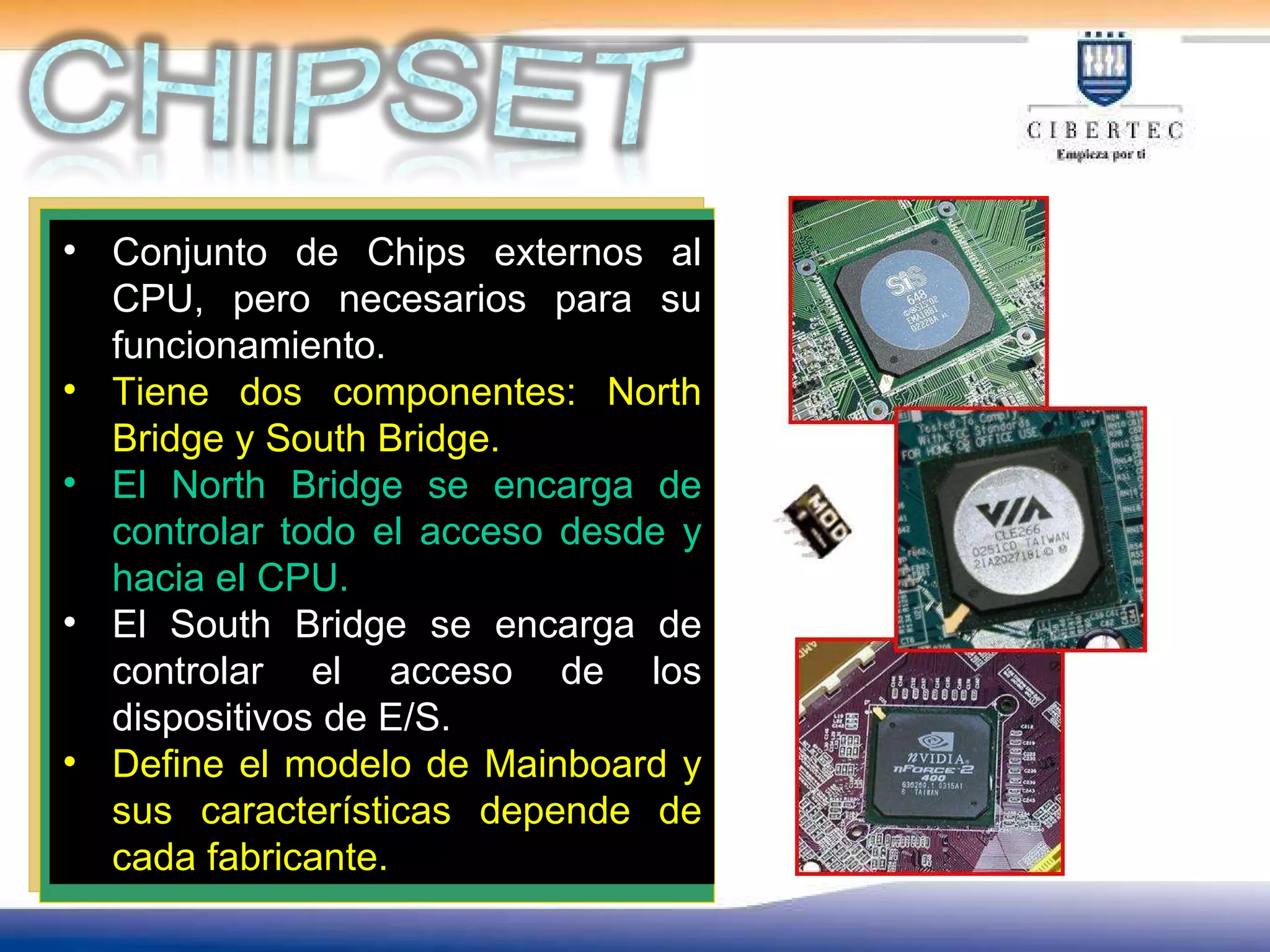

11. Conjunto de Chips externos al CPU, pero necesarios para su funcionamiento. Tiene dos componentes: North Bridge y South Bridge. El North Bridge se encarga de controlar todo el acceso desde y hacia el CPU. El South Bridge se encarga de controlar el acceso de los dispositivos de E/S. Define el modelo de Mainboard y sus características depende de cada fabricante.

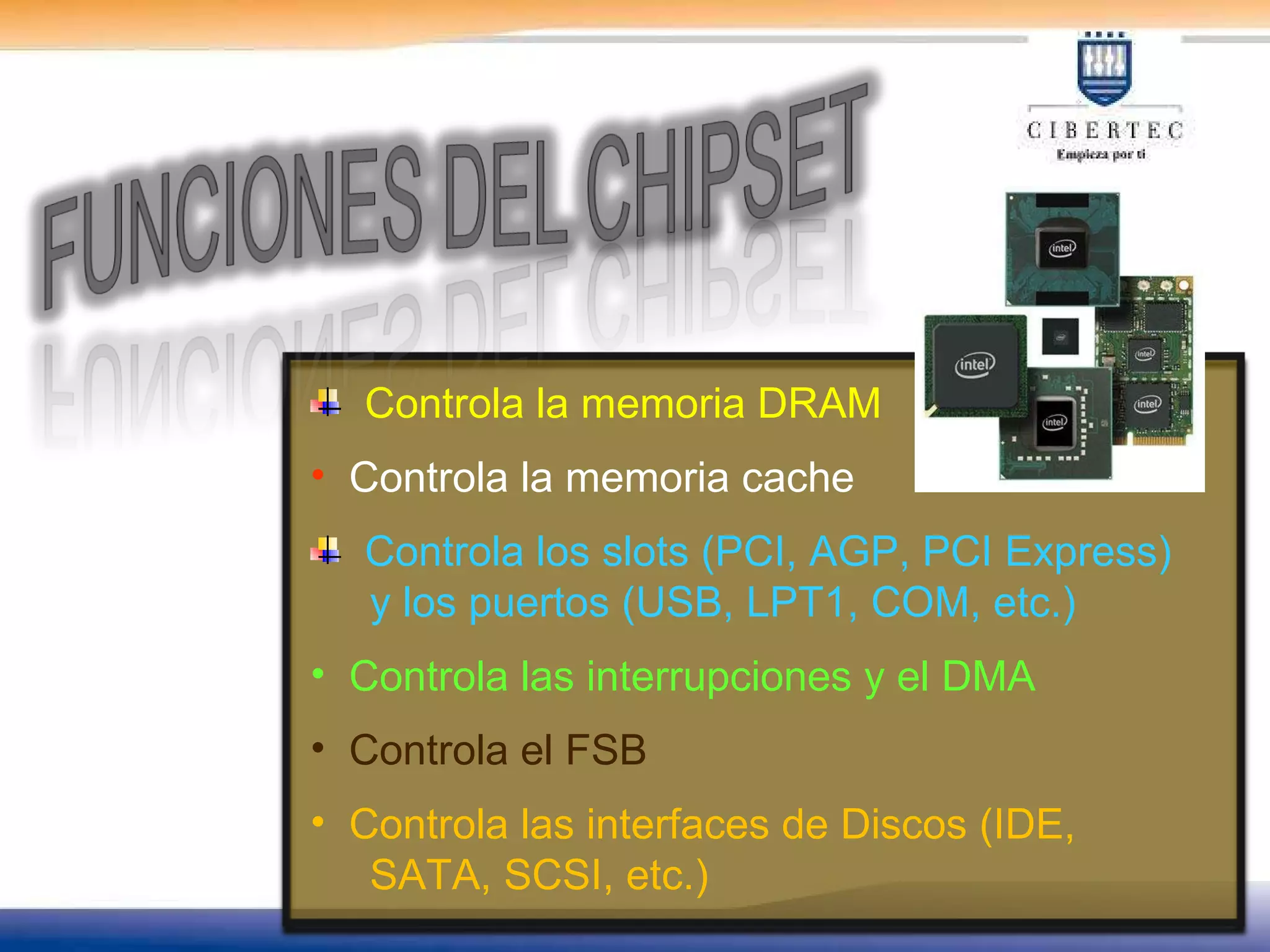

12. Controla la memoria DRAM Controla la memoria cache Controla los slots (PCI, AGP, PCI Express) y los puertos (USB, LPT1, COM, etc.) Controla las interrupciones y el DMA Controla el FSB Controla las interfaces de Discos (IDE, SATA, SCSI, etc.)

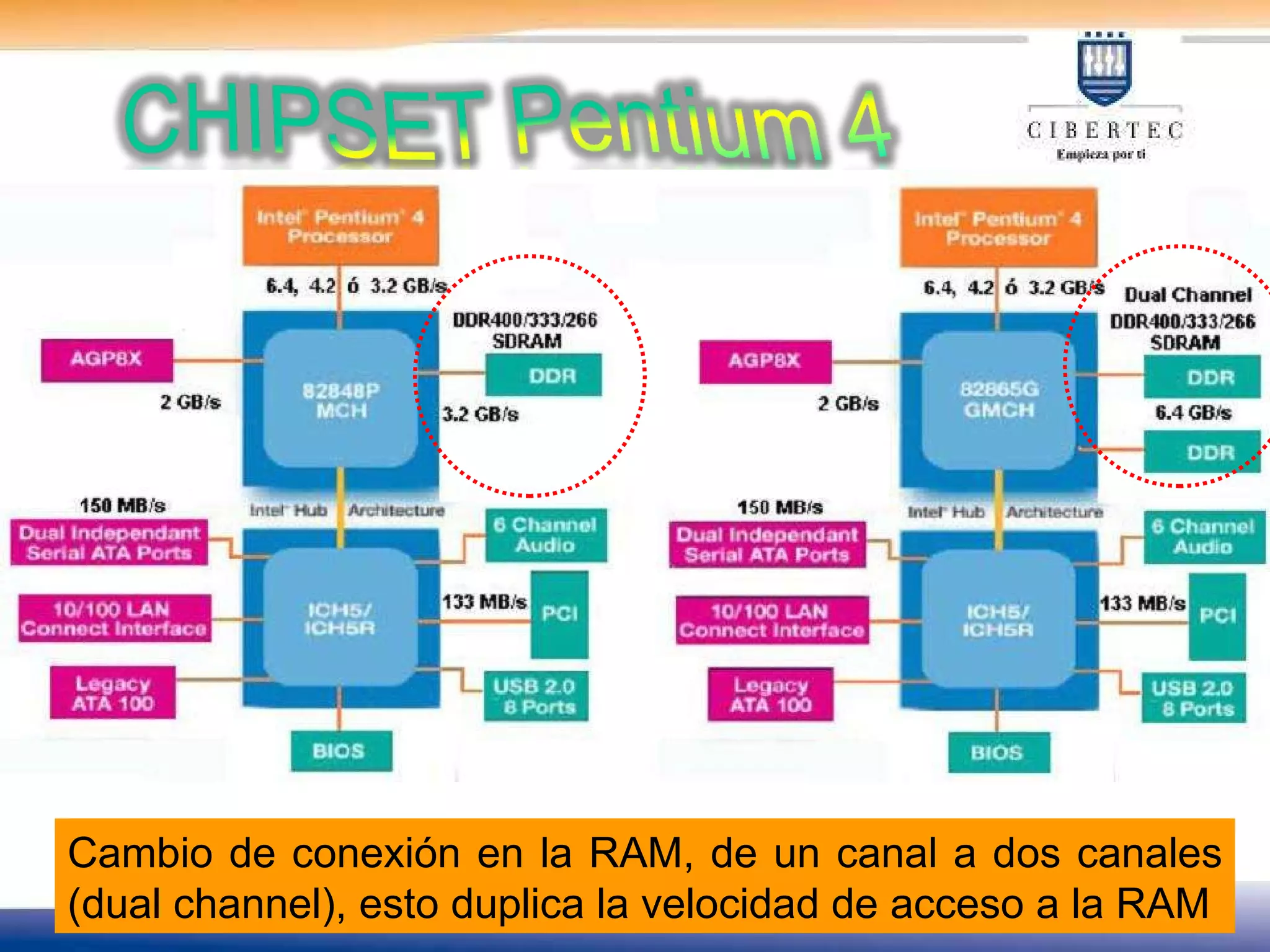

13. Cambio de conexión en la RAM, de un canal a dos canales (dual channel), esto duplica la velocidad de acceso a la RAM

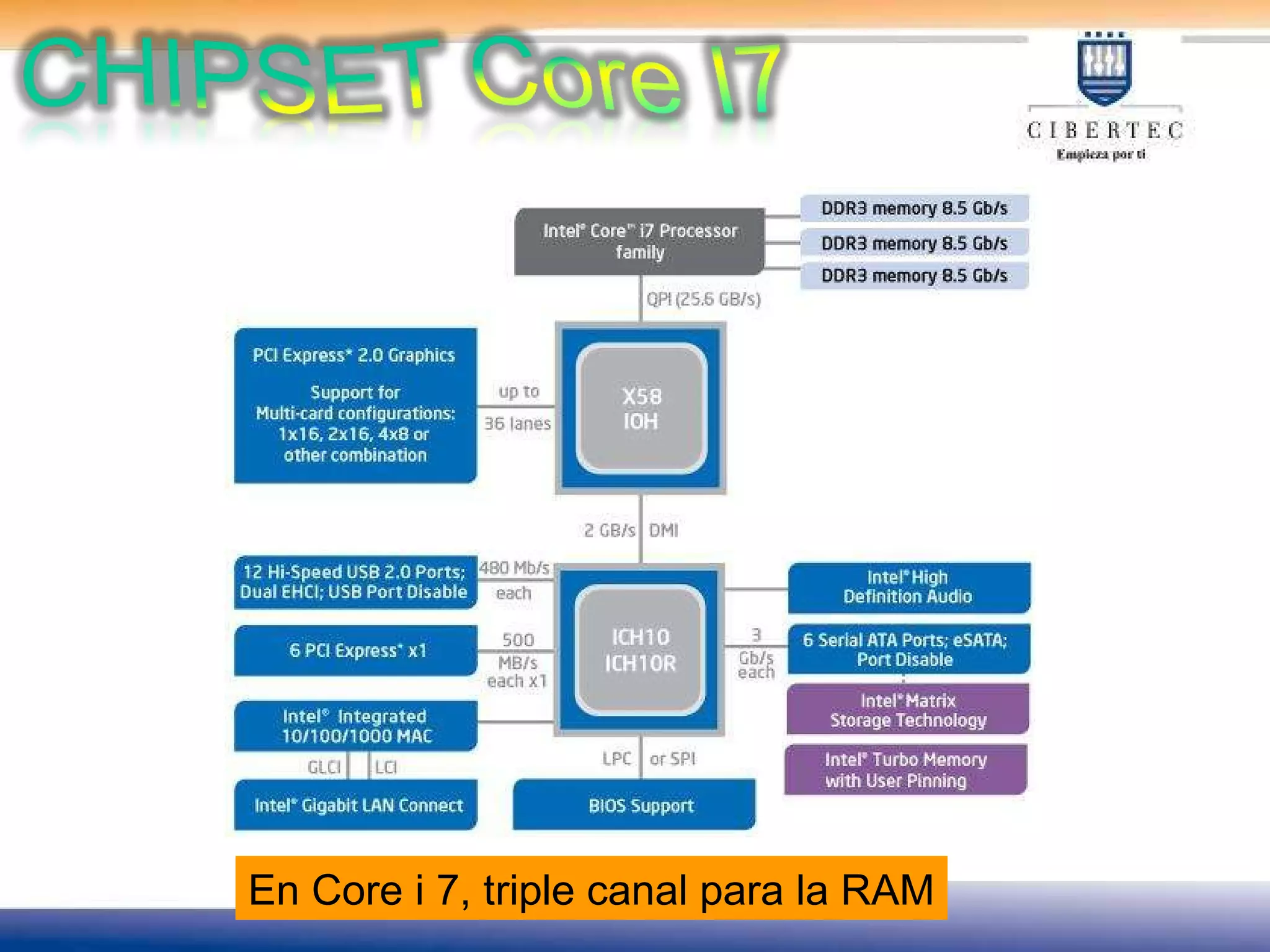

14. En Core i 7, triple canal para la RAM

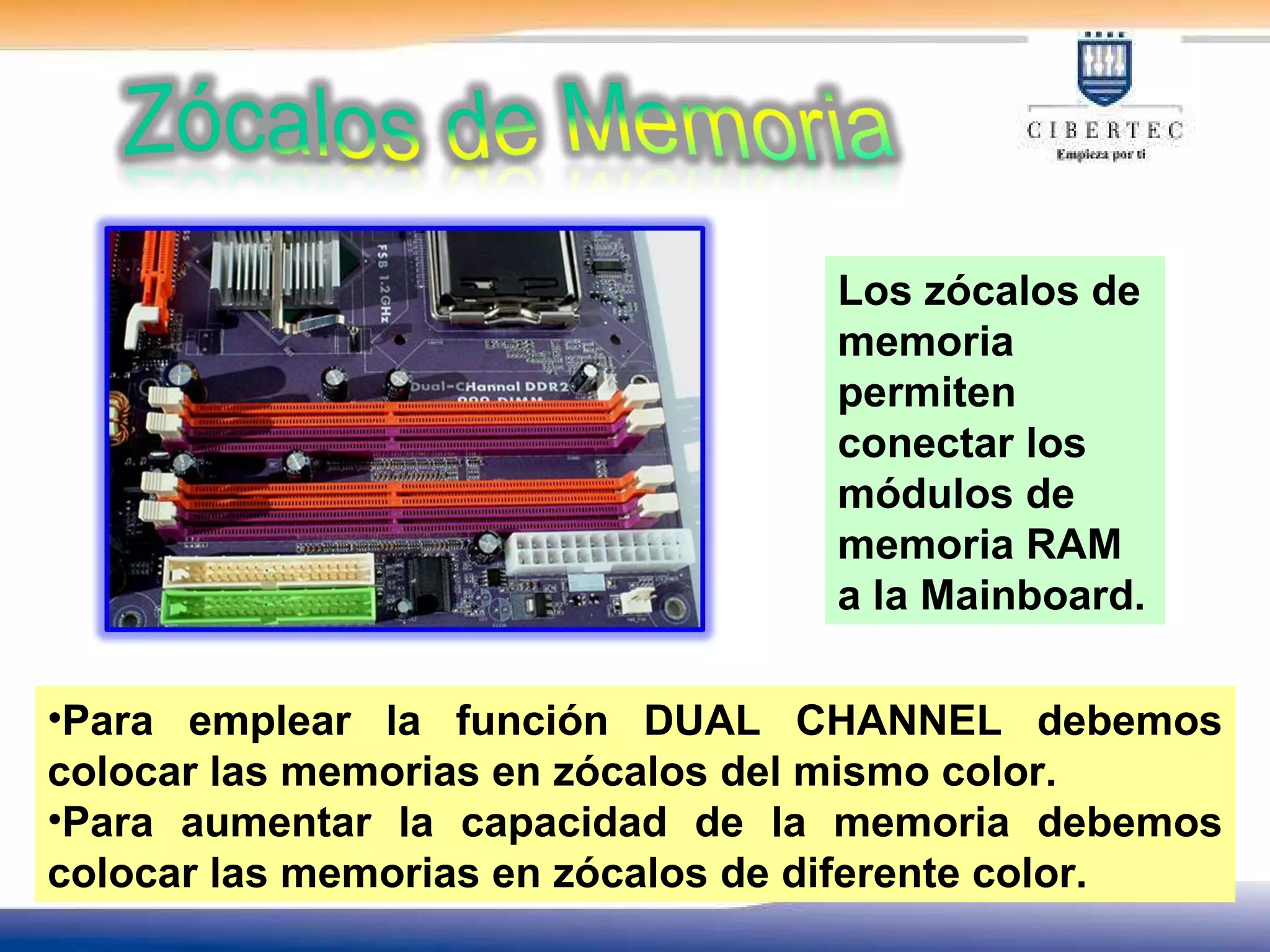

15. Los zócalos de memoria permiten conectar los módulos de memoria RAM a la Mainboard. Para emplear la función DUAL CHANNEL debemos colocar las memorias en zócalos del mismo color. Para aumentar la capacidad de la memoria debemos colocar las memorias en zócalos de diferente color.

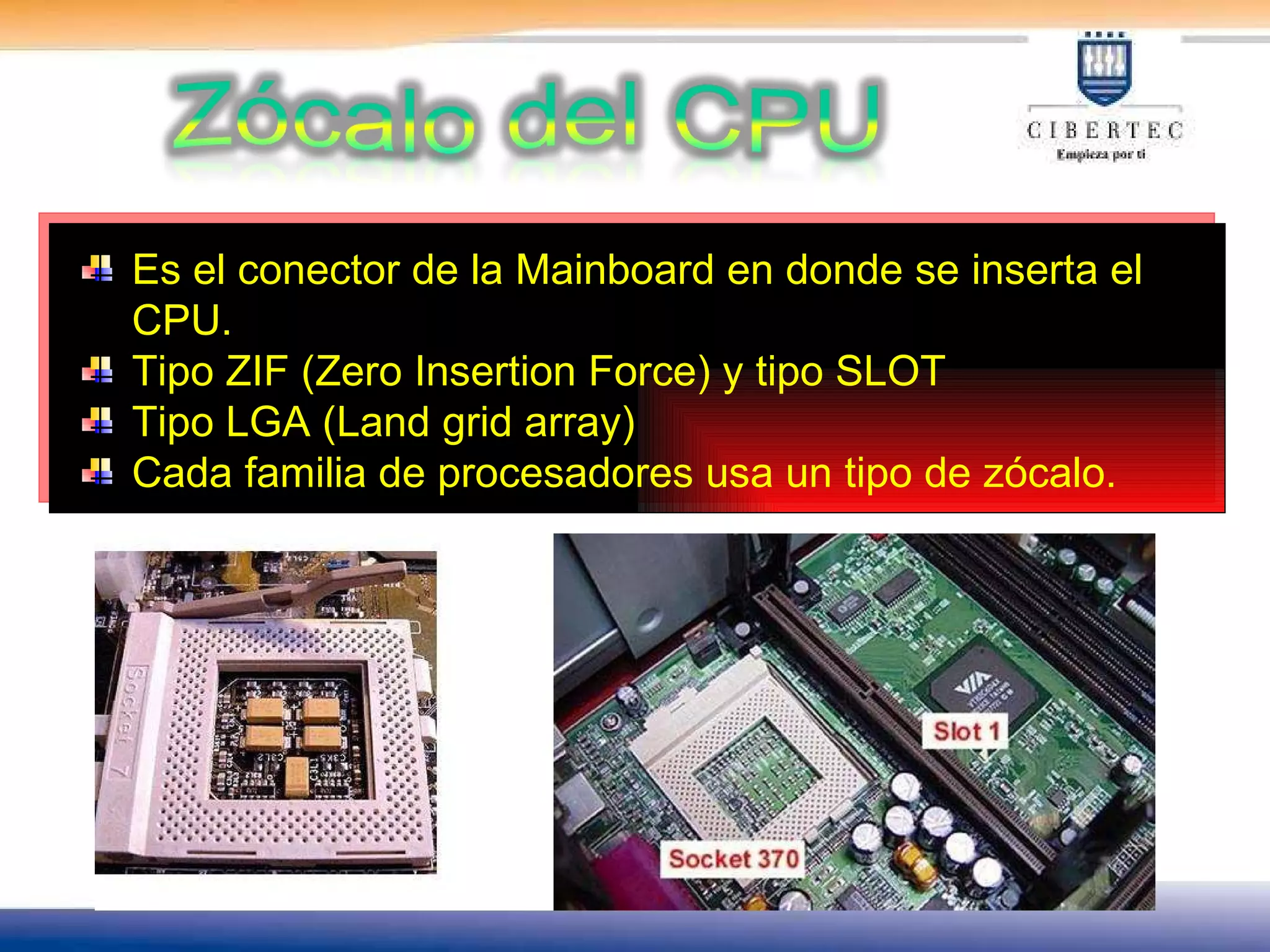

16. Es el conector de la Mainboard en donde se inserta el CPU. Tipo ZIF (Zero Insertion Force) y tipo SLOT Tipo LGA (Land grid array) Cada familia de procesadores usa un tipo de zócalo.

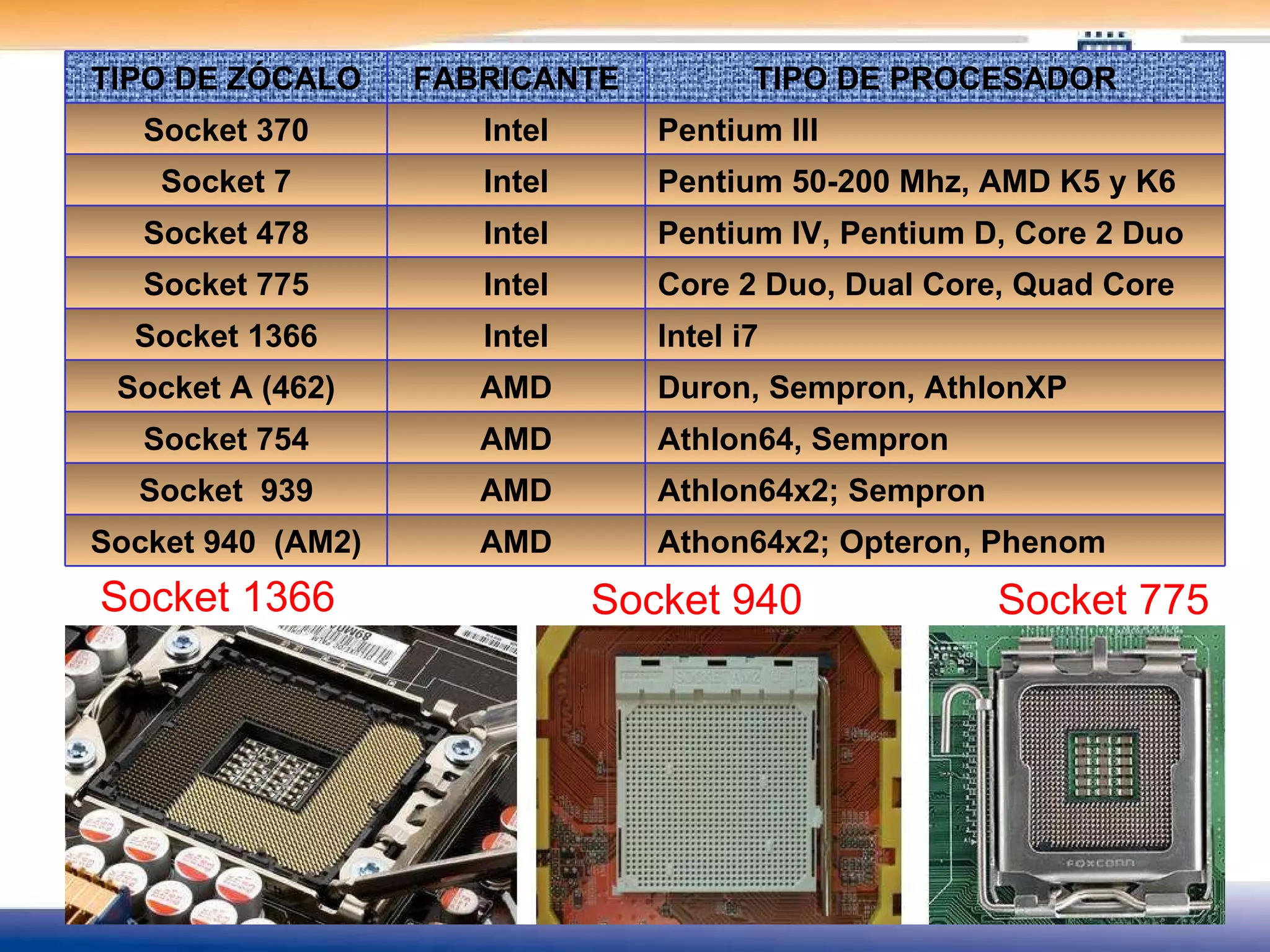

17. Socket 1366 Socket 775 Socket 940 TIPO DE ZÓCALO FABRICANTE TIPO DE PROCESADOR Socket 370 Intel Pentium III Socket 7 Intel Pentium 50-200 Mhz, AMD K5 y K6 Socket 478 Intel Pentium IV, Pentium D, Core 2 Duo Socket 775 Intel Core 2 Duo, Dual Core, Quad Core Socket 1366 Intel Intel i7 Socket A (462) AMD Duron, Sempron, AthlonXP Socket 754 AMD Athlon64, Sempron Socket 939 AMD Athlon64x2; Sempron Socket 940 (AM2) AMD Athon64x2; Opteron, Phenom

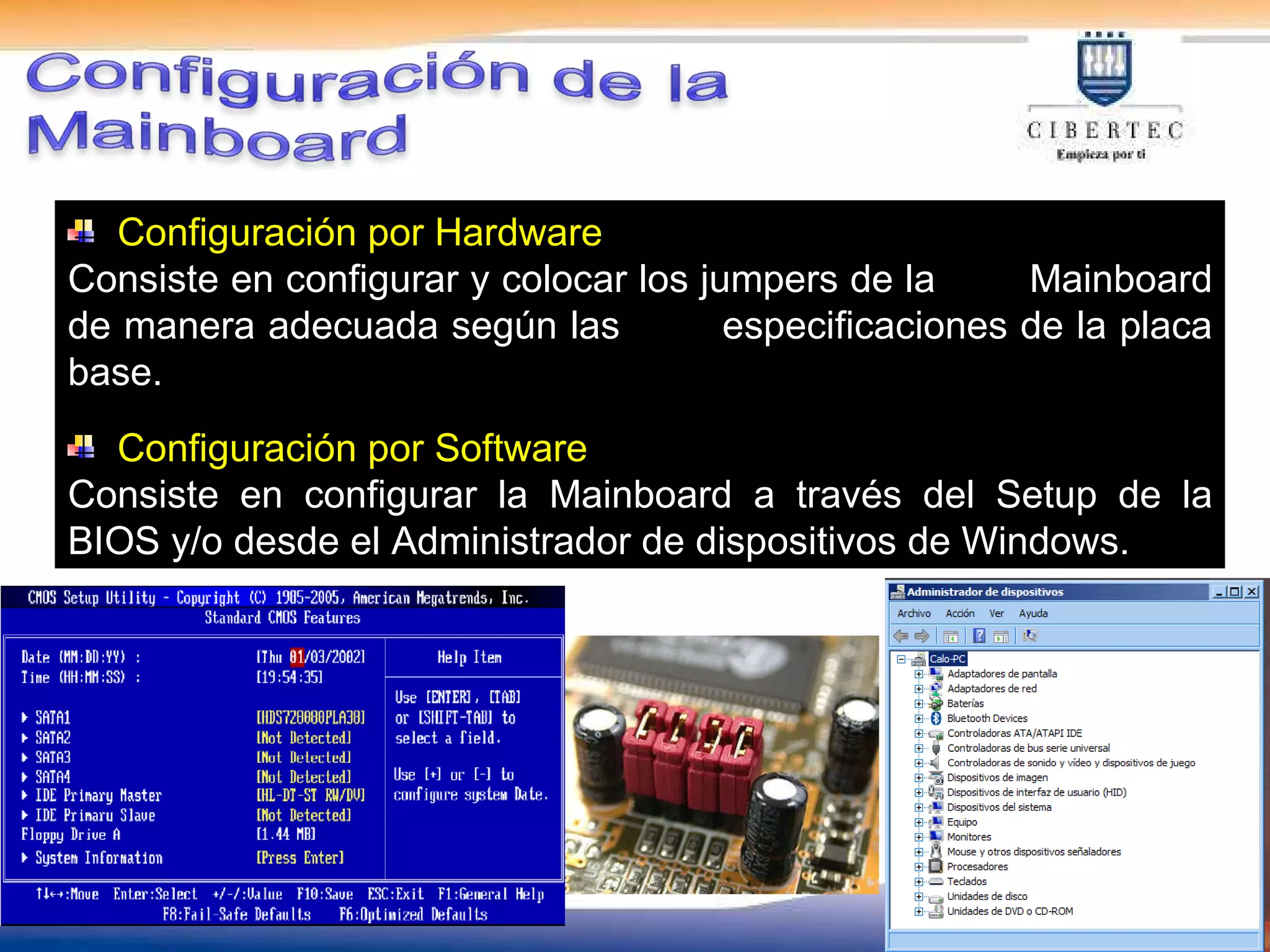

18. Configuración por Hardware Consiste en configurar y colocar los jumpers de la Mainboard de manera adecuada según las especificaciones de la placa base. Configuración por Software Consiste en configurar la Mainboard a través del Setup de la BIOS y/o desde el Administrador de dispositivos de Windows.

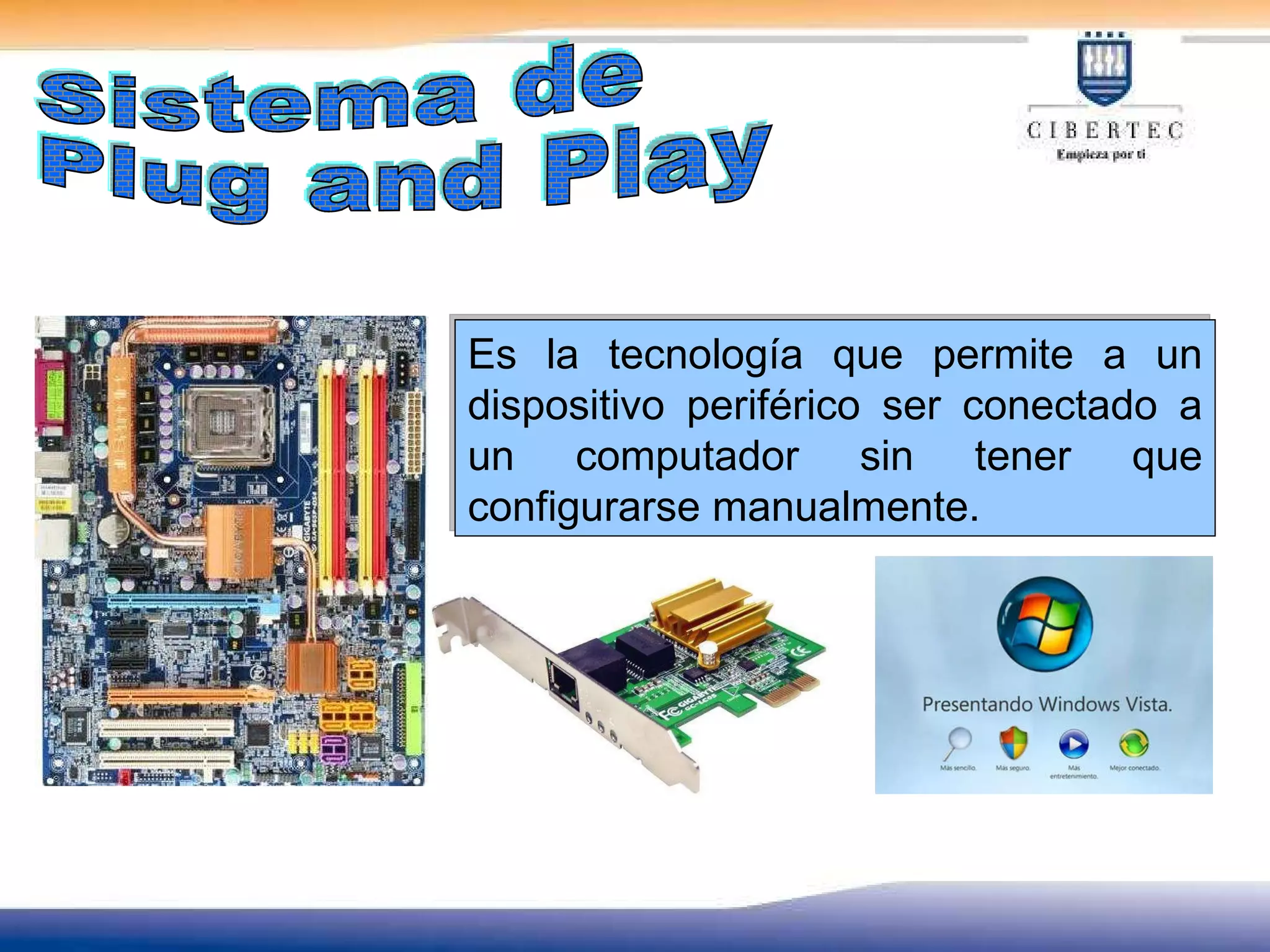

19. Sistema de Plug and Play Es la tecnología que permite a un dispositivo periférico ser conectado a un computador sin tener que configurarse manualmente.

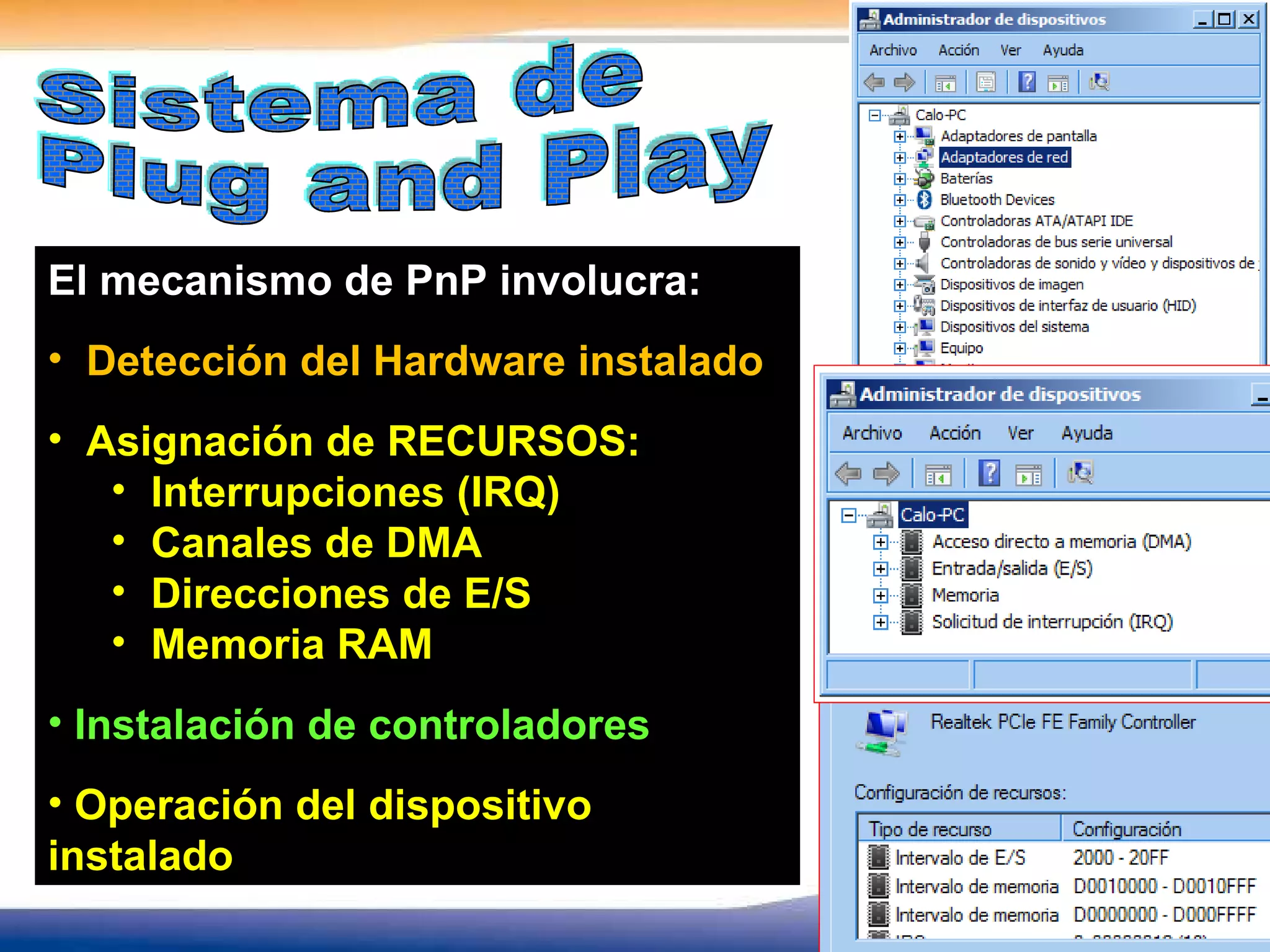

20. El mecanismo de PnP involucra: Detección del Hardware instalado Asignación de RECURSOS: Interrupciones (IRQ) Canales de DMA Direcciones de E/S Memoria RAM Instalación de controladores Operación del dispositivo instalado Sistema de Plug and Play

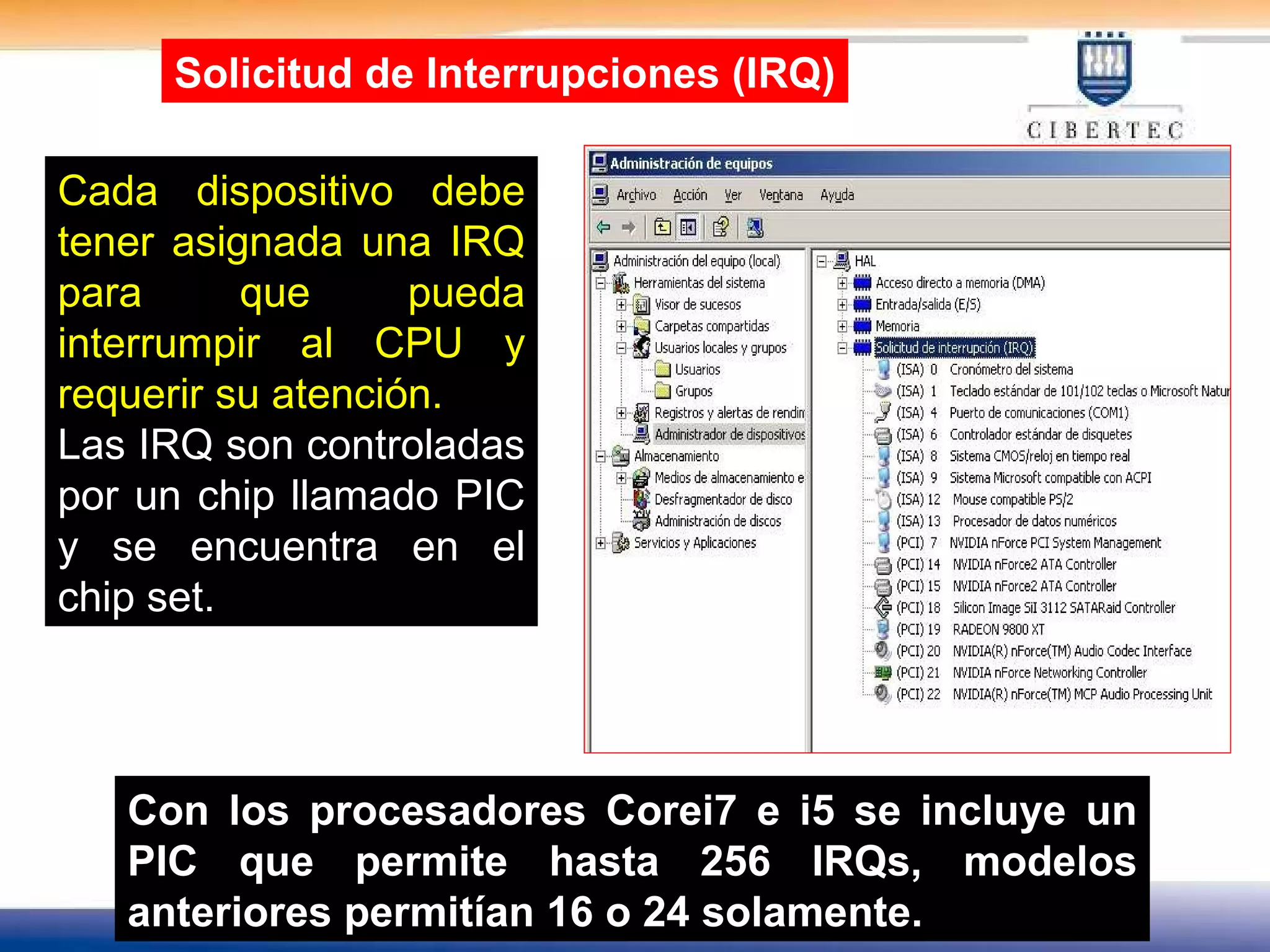

21. Con los procesadores Corei7 e i5 se incluye un PIC que permite hasta 256 IRQs, modelos anteriores permitían 16 o 24 solamente. Cada dispositivo debe tener asignada una IRQ para que pueda interrumpir al CPU y requerir su atención. Las IRQ son controladas por un chip llamado PIC y se encuentra en el chip set. Solicitud de Interrupciones (IRQ)

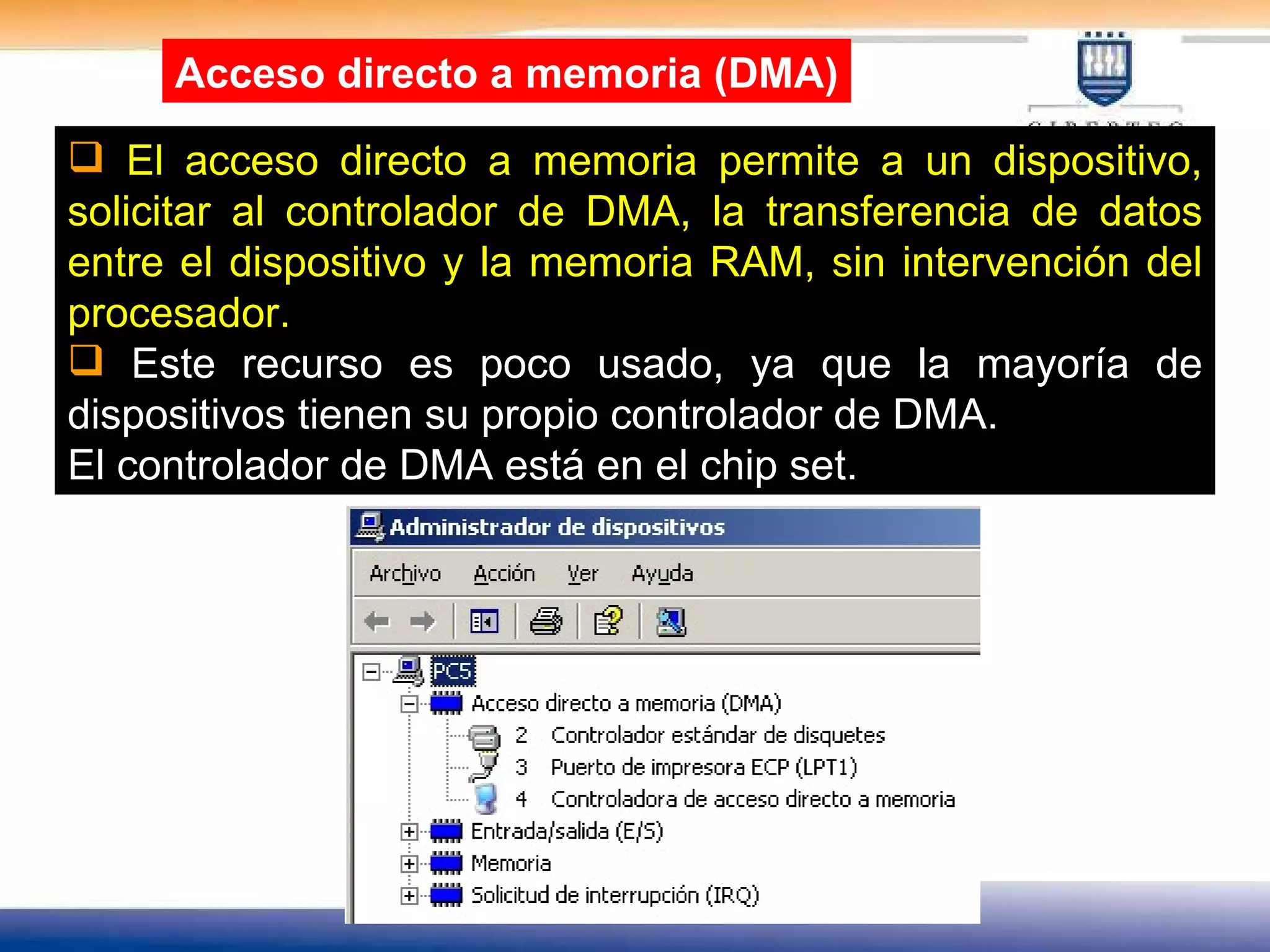

22. El acceso directo a memoria permite a un dispositivo, solicitar al controlador de DMA, la transferencia de datos entre el dispositivo y la memoria RAM, sin intervención del procesador. Este recurso es poco usado, ya que la mayoría de dispositivos tienen su propio controlador de DMA. El controlador de DMA está en el chip set. Acceso directo a memoria (DMA)

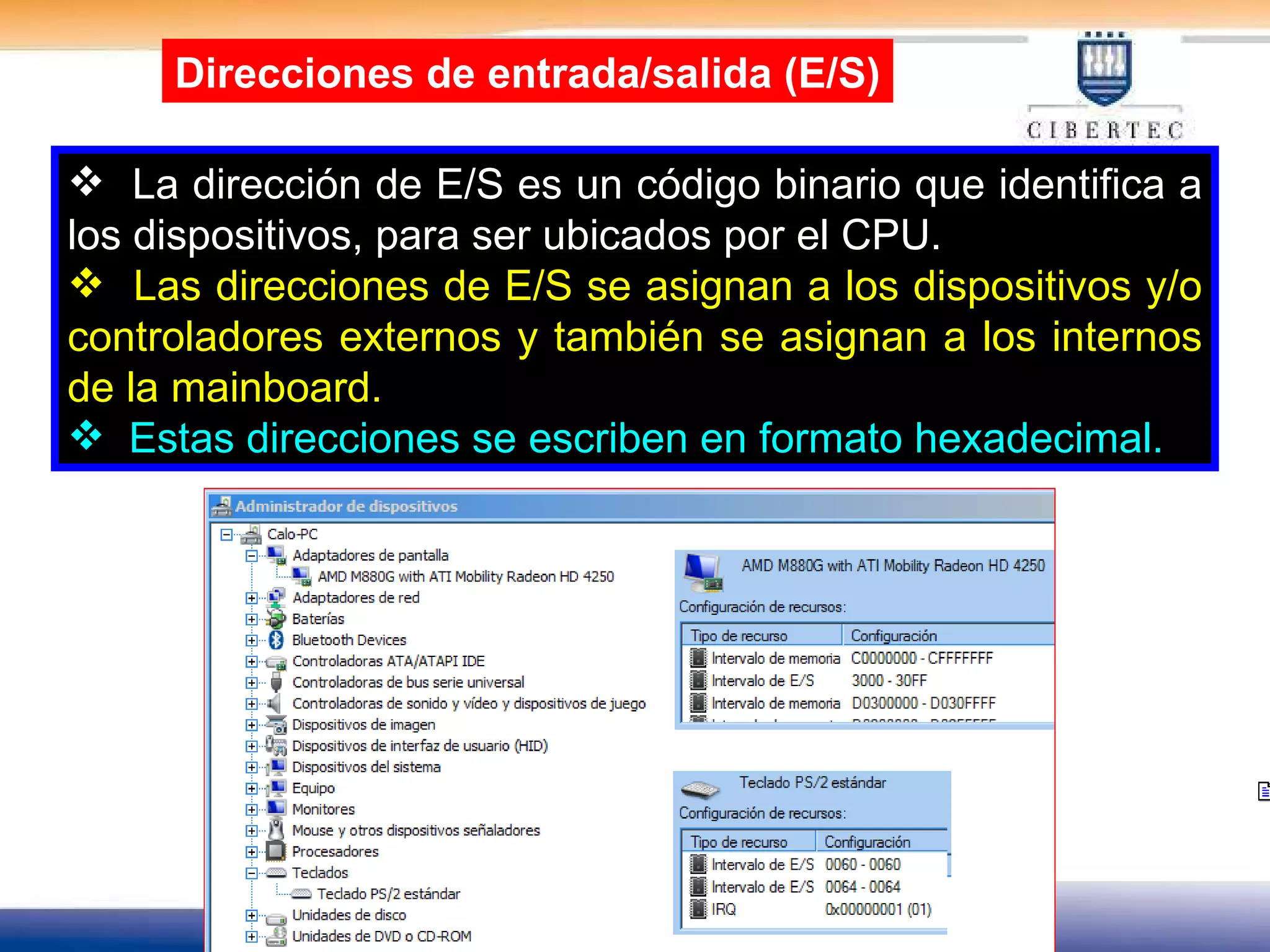

23. La dirección de E/S es un código binario que identifica a los dispositivos, para ser ubicados por el CPU. Las direcciones de E/S se asignan a los dispositivos y/o controladores externos y también se asignan a los internos de la mainboard. Estas direcciones se escriben en formato hexadecimal. Direcciones de entrada/salida (E/S)
