Este documento proporciona una breve introducción a varios componentes electrónicos básicos como resistencias, fusibles, relés, capacitores, diodos y transistores. Describe sus características y funciones principales en 1-3 oraciones para cada componente.

1. Componentes
Electrónicos
Ing. Mario A. Sandi
Santa Cruz - Bolivia
1

2. Contenidos
Resistencia
Fusible
Relé
Condensador
Diodos
Transistores
2

3. Resistencias
Las Resistencias son componentes que ofrecen oposición al paso de la
corriente eléctrica.
Características:
Se mide en ohmios
Su tolerancia es variable entre el 20 y el 0.1%
El valor de potencia que soportan está definido por su tamaño, las
resistencias que no son SMD van desde 1/8 de watt y hasta donde
pude ver 25 watts
El valor de las resistencias normalmente se lo indica en el código de
colores de resistencias, aunque puede ser visto también con el número
impreso en el caso de algunas resistencia de más de 1 Watt
3

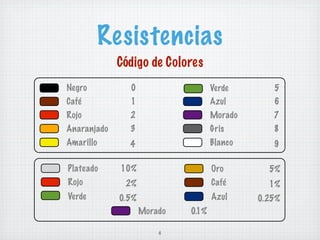

4. Resistencias

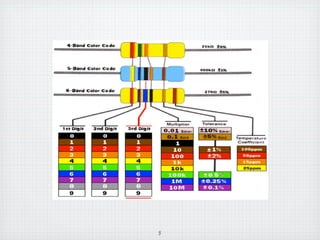

Código de Colores
Negro 0 Verde 5
Café 1 Azul 6
Rojo 2 Morado 7
Anaranjado 3 Gris 8
Amarillo 4 Blanco 9
Plateado 10% Oro 5%
Rojo 2% Café 1%
Verde 0.5% Azul 0.25%
Morado 0.1%
4

5. 5

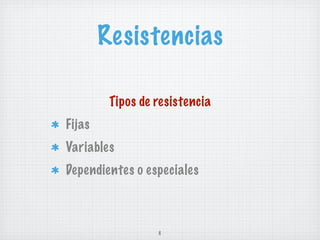

6. Resistencias
Tipos de resistencia
Fijas
Variables
Dependientes o especiales
6

7. Resistencias
Fijas
Son aquellas que tienen un valor constante, su valor óhmico no puede ser
modificado físicamente.
En los extremos llevan los bornes que permiten su conexión al circuito.
Cuentan con una película de esmalte sobre la que se pintan los anillos de
colores.
7

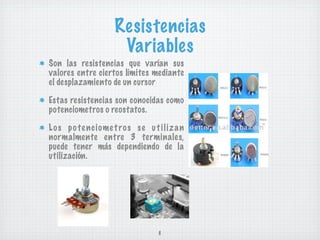

8. Resistencias
Variables
Son las resistencias que varían sus
valores entre ciertos límites mediante
el desplazamiento de un cursor
Estas resistencias son conocidas como
potenciometros o reostatos.
L o s p o te n c i ome t ro s s e u t i l i z a n
normalmente entre 3 terminales,
puede tener más dependiendo de la
utilización.
8

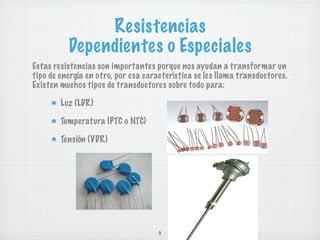

9. Resistencias
Dependientes o Especiales
Estas resistencias son importantes porque nos ayudan a transformar un
tipo de energía en otro, por esa característica se les llama transductores.
Existen muchos tipos de transductores sobre todo para:
Luz (LDR)
Temperatura (PTC o NTC)
Tensión (VDR)
9

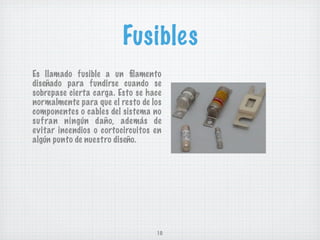

10. Fusibles
Es llamado fusible a un filamento
diseñado para fundirse cuando se
sobrepase cierta carga. Esto se hace
normalmente para que el resto de los
componentes o cables del sistema no
suf ran ningún daño, además de
evitar incendios o cortocircuitos en
algún punto de nuestro diseño.
10

11. Relé
El re lé e s u n i n te r r up t o r
m agnét ic o q ue ac c io n a u n
electroimán al recibir una señal de
mando. Está formado por un
circuito de excitación y otro de
conmutación. Se distinguen dos
p r i n c i p a l e s t i p o s : L o s re lés
industriales y los estándar o
miniatura.
11

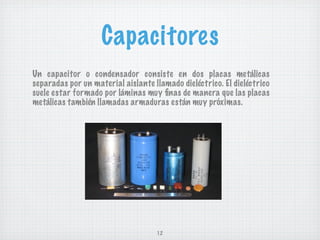

12. Capacitores
Un capacitor o condensador consiste en dos placas metálicas
separadas por un material aislante llamado dieléctrico. El dieléctrico
suele estar formado por láminas muy finas de manera que las placas
metálicas también llamadas armaduras están muy próximas.
12

13. Diodos
Son componentes electrónicos formados por la unión de dos cristales
semiconductores el tipo P y el tipo N, formando así la unión PN.
Los diodos solo permiten el paso de la corriente en un sentido
(polarización directa y estado de conducción).
13

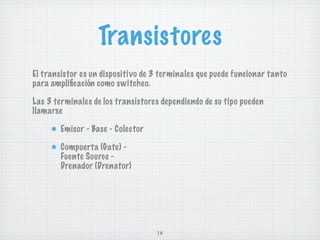

14. Transistores
El transistor es un dispositivo de 3 terminales que puede funcionar tanto
para amplificación como switcheo.
Las 3 terminales de los transistores dependiendo de su tipo pueden
llamarse
Emisor - Base - Colector
Compuerta (Gate) -
Fuente Source -
Drenador (Drenator)
14

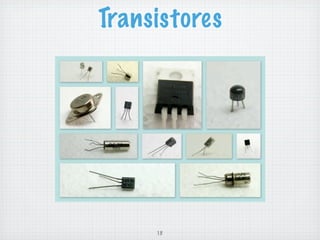

15. Transistores
15
