1. Presentación realizada por: Ricardo D. Sovero Rojas

2. Componentes
Electrónicos
CondensadoresResistencias Relés Diodos Transistores

3.  Las resistencias son componentes que ofrecen oposición al paso de la
corriente.
 Características:
 Valor Nominal: Medido en ohmios.
 Tolerancia: Es la diferencia entre el valor nominal y el valor real de la
resistencia expresado en porcentaje.
 Potencia: Es el valor máximo expresado en vatios , al que puede trabajar la
resistencia sin quemarse.
P=V * I
 Para identificar el valor en ohmios y la tolerancia de las resistencias se
emplea en código de colores.

5. Tipos de Resistencias
Fijas Variables
Dependientes
O
Especiales

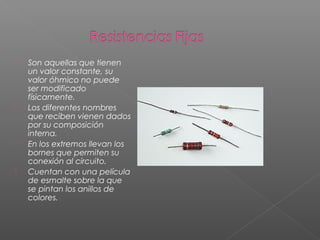

6.  Son aquellas que tienen
un valor constante, su
valor óhmico no puede
ser modificado
físicamente.
 Los diferentes nombres
que reciben vienen dados
por su composición
interna.
 En los extremos llevan los
bornes que permiten su
conexión al circuito.
 Cuentan con una película
de esmalte sobre la que
se pintan los anillos de
colores.

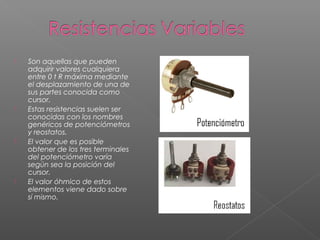

7.  Son aquellas que pueden
adquirir valores cualquiera
entre 0 t R máxima mediante
el desplazamiento de una de
sus partes conocida como
cursor.
 Estas resistencias suelen ser
conocidas con los nombres
genéricos de potenciómetros
y reostatos.
 El valor que es posible
obtener de los tres terminales
del potenciómetro varía
según sea la posición del
cursor.
 El valor óhmico de estos
elementos viene dado sobre
sí mismo.

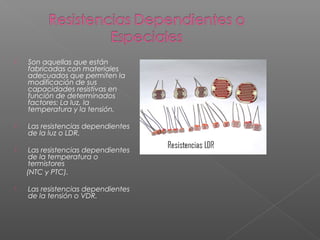

8.  Son aquellas que están
fabricadas con materiales
adecuados que permiten la
modificación de sus
capacidades resistivas en
función de determinados
factores: La luz, la
temperatura y la tensión.
 Las resistencias dependientes
de la luz o LDR.
 Las resistencias dependientes
de la temperatura o
termistores
(NTC y PTC).
 Las resistencias dependientes
de la tensión o VDR.

9.  El relé es un interruptor
magnético que acciona un
electroimán al recibir una señal
de mando. Está formado por un
circuito de excitación y otro de
conmutación. Se distinguen dos
principales tipos: Los relés
industriales y los estándar o
miniatura.
 Los industriales: Llevan
contactos capaces de soportar
tensiones elevadas. Se usan en
cuadros de mando, etc.
 Los estándar o miniatura: Son
de tamaño reducido y se
pueden soldar para insertarse
en zócalos o circuitos impresos.
Los interruptores admiten hasta
6 circuitos de conmutación
independientes y los
conmutadores 4.

10.  Un condensador consiste en dos
placas metálicas separadas por
un material aislante llamado
dieléctrico. El dieléctrico suele
estar formado por láminas muy
finas de manera que las placas
metálicas también llamadas
armaduras están muy próximas.
 Se llama capacidad eléctrica de
los condensadores a la cantidad
de carga eléctrica que son
capaces de almacenar cuando
están sometidos a un tensión
eléctrica. Como unidad de carga
se utilizan los submúltiplos del
faradio.
 Condensadores fijos: Son los que
mantienen constante su
capacidad.
 Condensadores variables: Son los
que varían su capacidad al
desplazar las placas de sus
armaduras modificando la
superficie enfrentada entre ellas.

11.  Son componentes electrónicos
formados por la unión de dos
cristales semiconductores el
tipo P y el tipo N, formando así
la unión PN.
 Los diodos solo permiten el
paso de la corriente en un
sentido (polarización directa y
estado de conducción).
 Existen diodos de germanio que
se crearon para sintonizar
emisoras de radio y diodos de
silicio, empleados para le
rectificación de la corriente
alterna.
 Diodos estabilizadores de
tensión: El diodo Zener que es
de polaridad inversa.
 Los diodos LED: Son diodos que
emiten luz producida por las
uniones PN en el campo visible
y en el no visible.

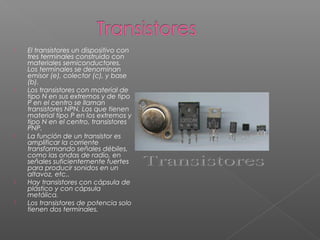

12.  El transistores un dispositivo con
tres terminales construido con
materiales semiconductores.
Los terminales se denominan
emisor (e), colector (c), y base
(b).
 Los transistores con material de
tipo N en sus extremos y de tipo
P en el centro se llaman
transistores NPN. Los que tienen
material tipo P en los extremos y
tipo N en el centro, transistores
PNP.
 La función de un transistor es
amplificar la corriente
transformando señales débiles,
como las ondas de radio, en
señales suficientemente fuertes
para producir sonidos en un
altavoz, etc..
 Hay transistores con cápsula de
plástico y con cápsula
metálica.
 Los transistores de potencia solo
tienen dos terminales.
