1. Los Componentes Electrónicos Asignatura: Tecnología Nivel: 4º ESO. Presentación realizada por: Abraham López Antuña

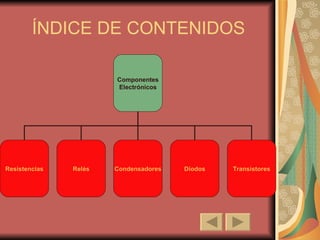

2. ÍNDICE DE CONTENIDOS Componentes Electrónicos Condensadores Resistencias Relés Diodos Transistores

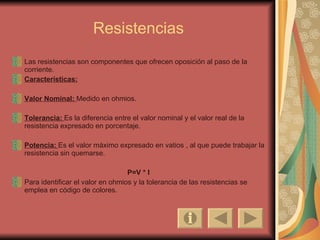

3. Resistencias Las resistencias son componentes que ofrecen oposición al paso de la corriente. Características: Valor Nominal: Medido en ohmios. Tolerancia: Es la diferencia entre el valor nominal y el valor real de la resistencia expresado en porcentaje. Potencia: Es el valor máximo expresado en vatios , al que puede trabajar la resistencia sin quemarse. P=V * I Para identificar el valor en ohmios y la tolerancia de las resistencias se emplea en código de colores.

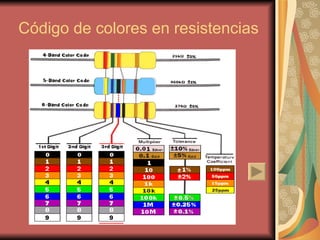

4. Código de colores en resistencias

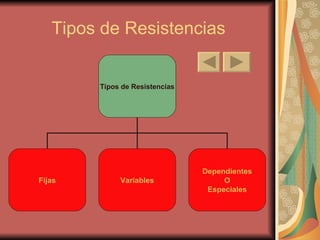

5. Tipos de Resistencias Tipos de Resistencias Fijas Variables Dependientes O Especiales

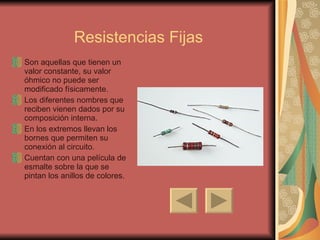

6. Resistencias Fijas Son aquellas que tienen un valor constante, su valor óhmico no puede ser modificado físicamente. Los diferentes nombres que reciben vienen dados por su composición interna. En los extremos llevan los bornes que permiten su conexión al circuito. Cuentan con una película de esmalte sobre la que se pintan los anillos de colores.

7. Resistencias Variables Son aquellas que pueden adquirir valores cualquiera entre 0 t R máxima mediante el desplazamiento de una de sus partes conocida como cursor. Estas resistencias suelen ser conocidas con los nombres genéricos de potenciómetros y reostatos. El valor que es posible obtener de los tres terminales del potenciómetro varía según sea la posición del cursor. El valor óhmico de estos elementos viene dado sobre sí mismo.

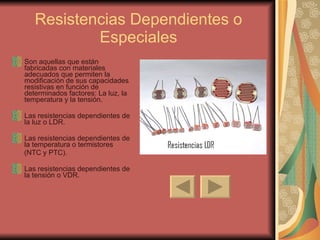

8. Resistencias Dependientes o Especiales Son aquellas que están fabricadas con materiales adecuados que permiten la modificación de sus capacidades resistivas en función de determinados factores: La luz, la temperatura y la tensión. Las resistencias dependientes de la luz o LDR. Las resistencias dependientes de la temperatura o termistores (NTC y PTC). Las resistencias dependientes de la tensión o VDR.

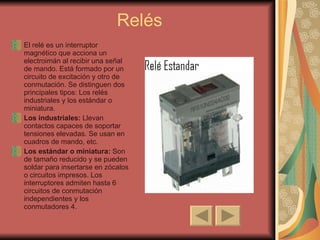

9. Relés El relé es un interruptor magnético que acciona un electroimán al recibir una señal de mando. Está formado por un circuito de excitación y otro de conmutación. Se distinguen dos principales tipos: Los relés industriales y los estándar o miniatura. Los industriales: Llevan contactos capaces de soportar tensiones elevadas. Se usan en cuadros de mando, etc. Los estándar o miniatura: Son de tamaño reducido y se pueden soldar para insertarse en zócalos o circuitos impresos. Los interruptores admiten hasta 6 circuitos de conmutación independientes y los conmutadores 4.

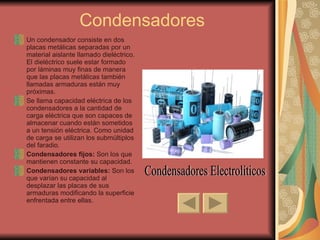

10. Condensadores Un condensador consiste en dos placas metálicas separadas por un material aislante llamado dieléctrico. El dieléctrico suele estar formado por láminas muy finas de manera que las placas metálicas también llamadas armaduras están muy próximas. Se llama capacidad eléctrica de los condensadores a la cantidad de carga eléctrica que son capaces de almacenar cuando están sometidos a un tensión eléctrica. Como unidad de carga se utilizan los submúltiplos del faradio. Condensadores fijos: Son los que mantienen constante su capacidad. Condensadores variables: Son los que varían su capacidad al desplazar las placas de sus armaduras modificando la superficie enfrentada entre ellas. Condensadores Electrolíticos

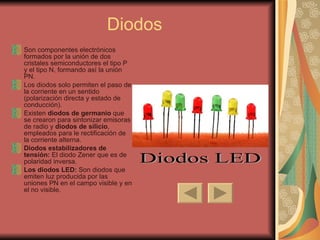

11. Diodos Son componentes electrónicos formados por la unión de dos cristales semiconductores el tipo P y el tipo N, formando así la unión PN. Los diodos solo permiten el paso de la corriente en un sentido (polarización directa y estado de conducción). Existen diodos de germanio que se crearon para sintonizar emisoras de radio y diodos de silicio , empleados para le rectificación de la corriente alterna. Diodos estabilizadores de tensión: El diodo Zener que es de polaridad inversa. Los diodos LED: Son diodos que emiten luz producida por las uniones PN en el campo visible y en el no visible. Diodos LED

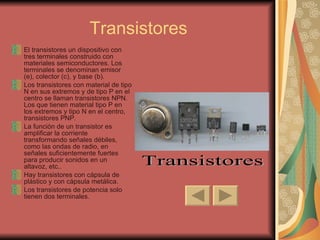

12. Transistores El transistores un dispositivo con tres terminales construido con materiales semiconductores. Los terminales se denominan emisor (e), colector (c), y base (b). Los transistores con material de tipo N en sus extremos y de tipo P en el centro se llaman transistores NPN. Los que tienen material tipo P en los extremos y tipo N en el centro, transistores PNP. La función de un transistor es amplificar la corriente transformando señales débiles, como las ondas de radio, en señales suficientemente fuertes para producir sonidos en un altavoz, etc.. Hay transistores con cápsula de plástico y con cápsula metálica. Los transistores de potencia solo tienen dos terminales. Transistores

13. ESPERO QUE HAYÁIS APRENDIDO ALGO THE END
