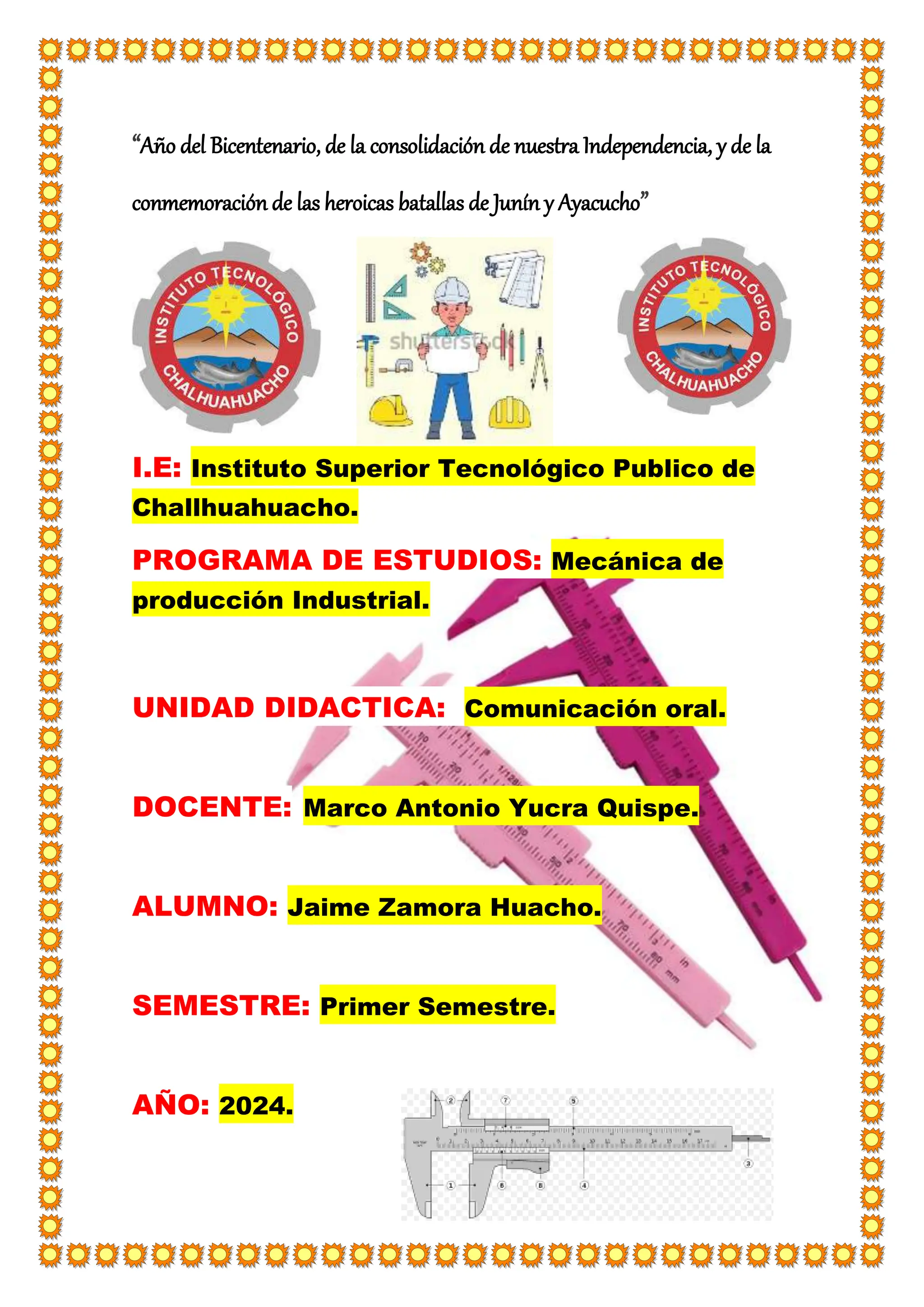

1. “Año del Bicentenario, de la consolidación de nuestra Independencia, y de la
conmemoración de las heroicas batallas de Junín y Ayacucho”
I.E: Instituto Superior Tecnológico Publico de
Challhuahuacho.
PROGRAMA DE ESTUDIOS: Mecánica de
producción Industrial.
UNIDAD DIDACTICA: Comunicación oral.
DOCENTE: Marco Antonio Yucra Quispe.
ALUMNO: Jaime Zamora Huacho.
SEMESTRE: Primer Semestre.
AÑO: 2024.

2. Un instrumento de medición es un aparato
que se usa para medir las magnitudes físicas
de distintos fenómenos, como, por ejemplo,
con un vernier podemos medir el diámetro
exterior de una tuerca.
Sin embargo, estos instrumentos no son
sistemas ideales sino reales, por lo tanto,
tienen una serie de limitaciones que debemos
tomar en cuenta para poder juzgar si
afectan de alguna manera las medidas
que estamos realizando, y poder
determinar así mismo la veracidad de las
anteriores.
En esta ocasión vamos a analizar un Vernier:
El vernier, también llamado pie de rey, es un
instrumento de medición que nos permite

3. tomar medidas de longitud mucho más
precisas que un flexómetro. Está constituido
por un par de reglas, una fija y una
deslizante, y unos topes que facilitan la
medida de dimensiones exteriores,
dimensiones interiores y profundidades de
objetos. En algunos instrumentos en el
reverso se encuentran impresas algunas
tablas de utilidad práctica en el
taller, como la medida del diámetro del
agujero para roscar.

4. El calibrador vernier, también llamado pie de
rey, es un instrumento de medición de alta
precisión que es utilizado para determinar
dimensiones con exactitud hasta las décimas
de milímetro. Este dispositivo permite medir
diámetros internos y externos, espesores y
profundidades, convirtiéndose en una
herramienta indispensable en una variedad de
ámbitos técnicos y científicos. Los objetivos
esta práctica de laboratorio, fueron la
adquisición de habilidades en el manejo del
calibrador vernier, realizando mediciones
precisas en diferentes objetos y la
comprensión de su relevancia como
instrumento de alta precisión. Para ello se
midieron dos objetos, una esfera y un
cilindro, utilizando inicialmente una regla

5. estándar y posteriormente el calibrador
vernier se hicieron cinco mediciones de cada
uno. Con base en los conocimientos previos,
se llevaron a cabo los cálculos necesarios para
determinar el rango de error entre las
medidas tomadas, lo que permitió apreciar la
diferencia de este último en cuanto a la
precisión. El ejercicio cumplió su propósito,
evidenciando la eficacia y exactitud del
calibrador vernier en entornos experimentales.
La escala vernier la invento Pedro Nunes
(1942-1577), matemático, astrónomo y
geógrafo portugués, también conocido por su

6. nombre latino Petrus Nonius, por lo que se le
denomino nonio a la escala vernier.
El diseño actual del calibrador vernier fue
desarrollado por el francés Pierre Vernier
(1580-1637) en el año 1631, un matemático
inventor de instrumentos de medición de alta
exactitud.
Pedro Nunes. Pierre
Vernier.
Nomenclatura:

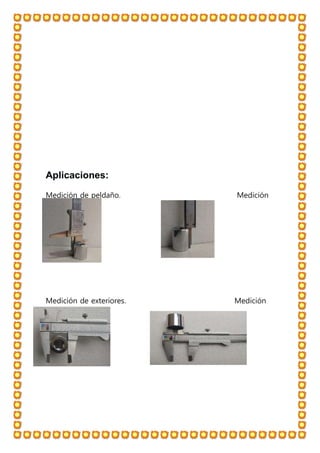

7. Aplicaciones:
Medición de peldaño. Medición
de profundidad.
Medición de exteriores. Medición
de interiores.

8. Principio de funcionamiento:
La lectura del instrumento se realiza mediante
la escala vernier (nonio) que se desliza a lo
largo de la escala principal, lo cual nos permite
realizar mediciones fraccionales de la división
mínima de la escala principal.
Toma de lecturas en milímetros.
La lectura del valor entero en milímetros es
tomada comparándola con la posición de la
marca cero (0) del nonio, el cursor, con las

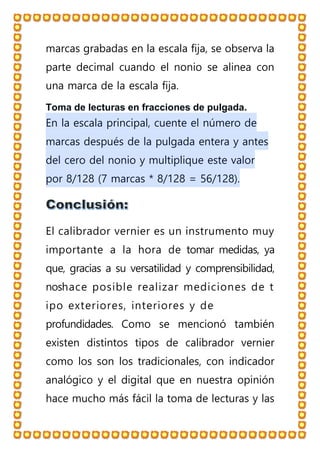

9. marcas grabadas en la escala fija, se observa la
parte decimal cuando el nonio se alinea con
una marca de la escala fija.
Toma de lecturas en fracciones de pulgada.
En la escala principal, cuente el número de
marcas después de la pulgada entera y antes
del cero del nonio y multiplique este valor
por 8/128 (7 marcas * 8/128 = 56/128).
El calibrador vernier es un instrumento muy
importante a la hora de tomar medidas, ya
que, gracias a su versatilidad y comprensibilidad,
noshace posible realizar mediciones de t
ipo exteriores, interiores y de
profundidades. Como se mencionó también
existen distintos tipos de calibrador vernier
como los son los tradicionales, con indicador
analógico y el digital que en nuestra opinión
hace mucho más fácil la toma de lecturas y las

10. hace libre de errores. De igual manera un
elemento importante para tomar lecturas lo
más exactas posibles es dominar el
funcionamiento de dicha herramienta a s! mismo
es necesario en tener mucha paciencia y cuidado
al momento de realizar las mediciones, para de
este modo interpretar correctamente
losva lores obt en id o s en t r e el n o n io
y la escala prin cipal d e d icho instru
mento."demás, como lo vimos en el
laboratorio, es indispensable anotar las
lecturas en orden, para que a la hora de sacar
otros datos se nos haga más práctico. ¡Pero sin
duda alguna para que una medida sea ciertamente
contable es indispensable que el calibrador vernier
este en buenas condiciones! sicas, esto quiere
decir que estén calibrados, que no tenga
ningún tipo de golpe como abolladuras o
desgaste en las puntas, por lo tanto, es
imprescindible tomar precauciones cundo

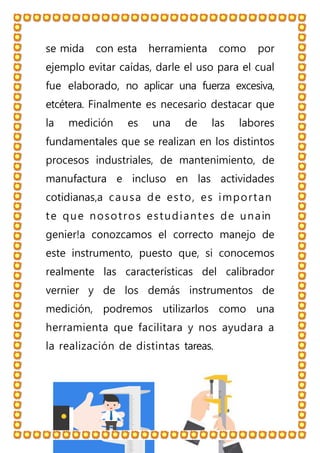

11. se mida con esta herramienta como por
ejemplo evitar caídas, darle el uso para el cual
fue elaborado, no aplicar una fuerza excesiva,
etcétera. Finalmente es necesario destacar que
la medición es una de las labores
fundamentales que se realizan en los distintos
procesos industriales, de mantenimiento, de
manufactura e incluso en las actividades
cotidianas,a causa de esto, es importan
te que nosotros estudiantes de unain
genier!a conozcamos el correcto manejo de
este instrumento, puesto que, si conocemos
realmente las características del calibrador
vernier y de los demás instrumentos de
medición, podremos utilizarlos como una
herramienta que facilitara y nos ayudara a
la realización de distintas tareas.

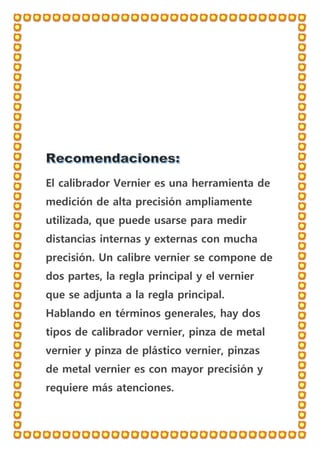

12. El calibrador Vernier es una herramienta de
medición de alta precisión ampliamente
utilizada, que puede usarse para medir
distancias internas y externas con mucha
precisión. Un calibre vernier se compone de
dos partes, la regla principal y el vernier
que se adjunta a la regla principal.
Hablando en términos generales, hay dos
tipos de calibrador vernier, pinza de metal
vernier y pinza de plástico vernier, pinzas
de metal vernier es con mayor precisión y
requiere más atenciones.

13. Consejos: vernier calibre es una herramienta
de medición precisa, los siguientes aspectos
deben prestar atención a:
1. antes de utilizar un calibrador vernier,
asegúrese de que las mandíbulas internas,
mandíbulas externas y el cuerpo principal
estén limpios, la línea 0 de la regla principal
y la línea 0 del vernier esté en alineación, si
no, debe revisar la lectura basada en el
error original.
2. Al medir, la superficie de la pieza de
medición y las mordazas externas deben
ser verticales y no deben ser sesgadas.
Sujeción de la pinza vernier suavemente,
para evitar la deformación de las quijadas o
la abrasión de las mordazas, y reducir la
precisión de la medición.

14. 3, al leer, la línea de visión debe ser vertical
a la superficie de la regla, de lo contrario el
valor de medición no es exacto.
4. Al medir el diámetro interior, gire
ligeramente para encontrar el valor
máximo.
5. Después de usar una pinza vernier,
límpiela cuidadosamente y póngase aceite
protector y guárdela en lugar fresco y seco
para que se oxide o se doble.
