El vernier es la herramienta de medición más importante en la industria metalmecánica. Permite medir dimensiones externas, internas y profundidades en el sistema métrico y en pulgadas con una precisión de hasta 1/100 de milímetro o 1/128 de pulgada. Debe manipularse con cuidado para evitar rayones, dobleces o limaduras que podrían causar errores en la medición.

1. El vernier es la herramienta de medición más importante de
la industria metal mecánica.
Podemos medir exteriores, interiores y profundidades en el
sistema métrico y en pulgadas.
Los calibradores de calidad se fabrican de acero inoxidable
templado.
EL VERNIER

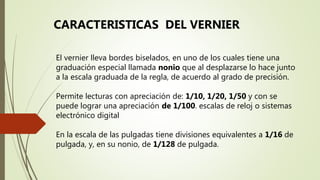

2. El vernier lleva bordes biselados, en uno de los cuales tiene una
graduación especial llamada nonio que al desplazarse lo hace junto
a la escala graduada de la regla, de acuerdo al grado de precisión.
Permite lecturas con apreciación de: 1/10, 1/20, 1/50 y con se
puede lograr una apreciación de 1/100. escalas de reloj o sistemas
electrónico digital
En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de
pulgada, y, en su nonio, de 1/128 de pulgada.
CARACTERISTICAS DEL VERNIER

3. • Es un instrumento sumamente delicado y
debe manipularse con habilidad, cuidado y
delicadeza,
• no rayarlo ni doblarlo (en especial, la
de profundidad).
• evitar las limaduras
CUIDADO DEL VERNIER

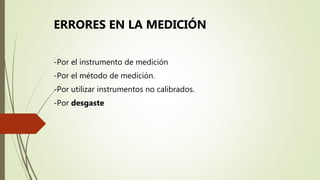

4. -Por el instrumento de medición
-Por el método de medición.
-Por utilizar instrumentos no calibrados.
-Por desgaste
ERRORES EN LA MEDICIÓN

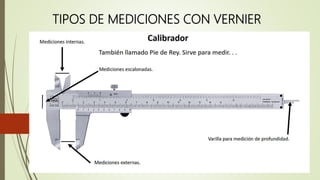

5. TIPOS DE MEDICIONES CON VERNIER

6. PARTES PRINCIPALES DEL VERNIER
BOTON DE FRENO
VARILLA DE
PROFUNDIDAD
MORDAZASS
BOTON DE DESLIZAMIENTOS

7. USAR EL VERNIER EN S. INTERNACIONAL (mm)
13mm + (6 x 0.05) = 13.3 mm
0.05mm

8. USAR EL VERNIER EN S. INTERNACIONAL (mm)
0.02mm
0.02mm
9mm + (26 x 0.02) = 9.52 mm

9. USAR EL VERNIER EN SISTEMA INGLES (pulgadas)
