Este documento describe un analizador RS-232 que puede verificar equipos, obtener datos y detectar fallas mediante la visualización y almacenamiento de caracteres. Funciona a velocidades de datos de hasta 9600 bps utilizando protocolos como ASCII y control de flujo hardware. Incluye características como pruebas BERT, almacenamiento de cadenas y visualización de menús.

1. ANALIZADOR RS-232

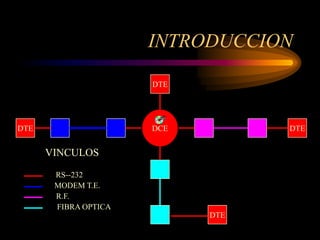

2. INTRODUCCION
DTE
DTE DCE DTE
VINCULOS
RS--232
MODEM T.E.
R.F.
FIBRA OPTICA
DTE

3. OBJETIVOS
•VERIFICAR EQUIPOS
•OBTENCION DE DATOS
•DETECCION DE FALLAS

4. CARACTERISTICAS TECNICAS
• PROTOCOLO: ASCII
• CONTROL: XON/XOFF, HARDWARE
• FORMATO: 8 BITS SIN PARIDAD
• VELOCIDAD DE DATOS: 1200, 2400, 4800, 9600
• TIPO DE PUERTO: DTE, DCE Y MONITOR
• TIME-OUT: 1 SEG, 2 SEG, 4 SEG
• CAPACIDAD DE MEMORIA: 32 KBYTES
• ALMACENAMIENTO DE CADENAS: 5 PAG. DE 10
CARACTERES
• ALIMENTACION: 220 V. Y BATERIA DE 9 V.

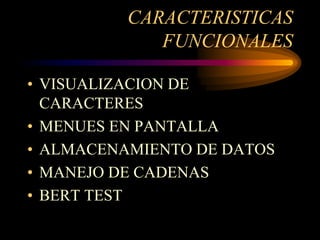

5. CARACTERISTICAS
FUNCIONALES
• VISUALIZACION DE
CARACTERES
• MENUES EN PANTALLA
• ALMACENAMIENTO DE DATOS
• MANEJO DE CADENAS
• BERT TEST

6. DIAGRAMA EN BLOQUES
DISPLAY
TECLAD LOGICA DE CONTROL MEMORIA
O
INTERFAZ RS 232 FUENTE

7. FUNCIONAMIENTO INTERNO
INTERFACE TIMER
RS-232 DISPLAY
CPU
R.D. R.D.
UART
MEMORIA
PIC17C44

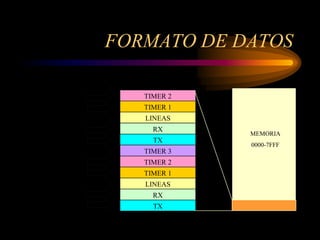

8. FORMATO DE DATOS
TIMER 2
000A
TIMER 1
0009
LINEAS
0008
0 RX 7
00
MEMORIA
0 TX 6
00
0000-7FFF
TIMER 3
0005
TIMER 2
0004
TIMER 1
0003
LINEAS
0 0 02
0 RX 1
00
0 TX 0
00

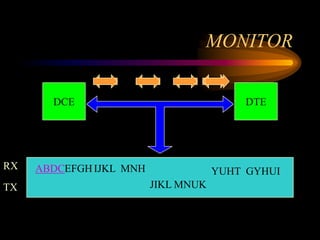

9. MONITOR
DCE DTE
RX ABDCEFGH IJKL MNH YUHT GYHUI
TX JIKL MNUK

10. BERT TEST
ENVIADOS ERRORES TIME-OUT
0123 0023 00 04
LOOP
ANALIZADOR CANAL DE TRANS.
IR AL
MANUAL DEL
USUARIO

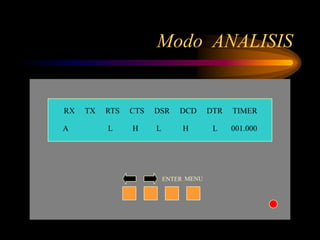

11. Modo ANALISIS
RX TX RTS CTS DSR DCD DTR TIMER
A L H L H L 001.000
ENTER MENU
