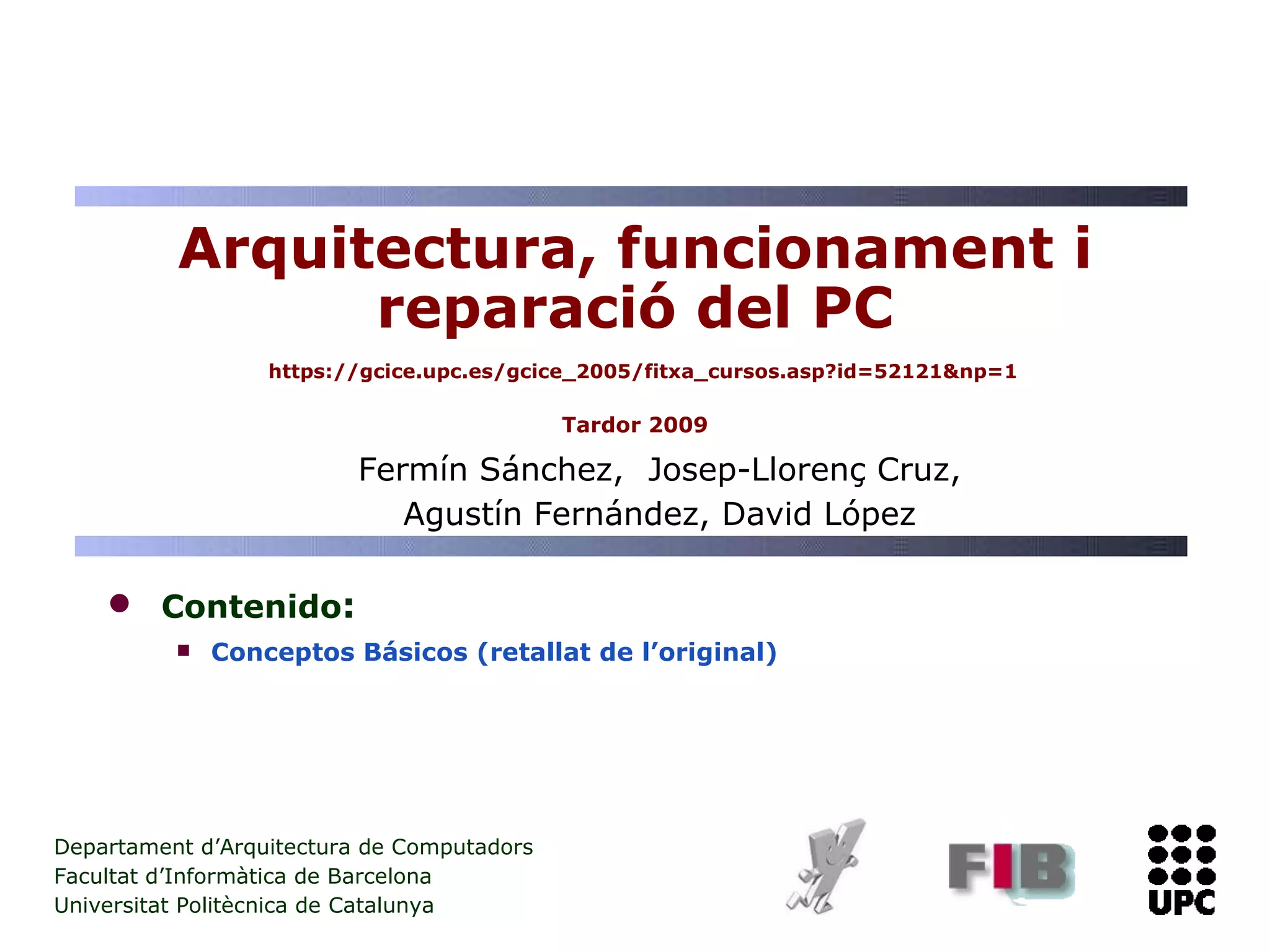

1. Arquitectura, funcionament i reparació del PC https://gcice.upc.es/gcice_2005/fitxa_cursos.asp?id=52121&np=1 Tardor 2009 Contenido : Conceptos Básicos (retallat de l’original) Departament d’Arquitectura de Computadors Facultat d’Informàtica de Barcelona Universitat Politècnica de Catalunya Fermín Sánchez, Josep-Llorenç Cruz, Agustín Fernández, David López

2. Licencia Creative Commons Esta obra está bajo una licencia Reconocimiento-No comercial-Compartir bajo la misma licencia 2.5 España de Creative Commons. Para ver una copia de esta licencia, visite http://creativecommons.org/licenses/by-nc-sa/2.5/es/ o envie una carta a Creative Commons, 559 Nathan Abbott Way, Stanford, California 94305, USA . Eres libre de: copiar, distribuir y comunicar públicamente la obra hacer obras derivadas Bajo las condiciones siguientes: Atribución . Debes reconocer la autoría de la obra en los términos especificados por el propio autor o licenciante. No comercial. No puedes utilizar esta obra para fines comerciales. Licenciamiento Recíproco . Si alteras, transformas o creas una obra a partir de esta obra, solo podrás distribuir la obra resultante bajo una licencia igual a ésta. Al reutilizar o distribuir la obra, tienes que dejar bien claro los términos de la licencia de esta obra. Alguna de estas condiciones puede no aplicarse si se obtiene el permiso del titular de los derechos de autor Advertencia Los derechos derivados de usos legítimos u otras limitaciones reconocidas por ley no se ven afectados por lo anterior.

3. Índice Introducción Piezas de un PC Reparación, reuso, reciclado Programación en alto nivel vs ejecución a bajo nivel Arquitectura von Neumann Fases de ejecución de una instrucción

4. Introducción Catálogo de PCs procesador Intel® Pentium Dual Core E5400 PDC 2,7GHz 4GB memoria 750GB disco duro Centrino tarjeta gráfica ATI HD 4350 hasta 1919MB firewire TFT 15.6" Gigabit Ethernet WLAN : 802.11b/g/n (draft) HDMI Windows Vista Home Premium

5. Piezas de un PC

6. Piezas de un PC Monitor Placa base Procesador Puertos ATA Memoria principal (RAM) Ranuras de expansión Fuente de alimentación Unidad almacenamiento óptico Disco duro Teclado Ratón Foto extraída de www.wikipedia.org

7. Piezas de un PC: ¿Qué falta? Foto extraída de www.informatica.javiteran.com

8. Piezas de un PC

9. Piezas de un PC

10. Piezas de un PC: caja vacía

11. Piezas de un PC Fuente de alimentación: Se encuentra en el interior de la caja Permite una fácil conexión cable que va hasta el enchufe (125-220 v) conexiones internas (a veces no son tan fáciles) Suministra varias tensiones diferentes Si se estropea, puedes cambiarla.

12. Piezas de un PC Foto extraída de www.pasarlascanutas.com

13. Piezas de un PC

14. Piezas de un PC Foto extraída de www.daimtec.com

15. Piezas de un PC Foto extraída de www.pasarlascanutas.com

16. Piezas de un PC Placa base Es una pieza MUY importante Se interconecta con TODAS las piezas del ordenador Se fija al fondo de la caja Recibe alimentación de la fuente de alimentación Contiene el procesador y la memoria Se han de comprar aparte Puede llevar incluidas tarjetas gráficas y/o de sonido Contiene ranuras de extensión para poner tarjetas Tarjeta gráfica Tarjeta de sonido Tarjeta de red Etc. Contiene la BIOS

17. Piezas de un PC

18. Piezas de un PC Foto extraída de www.taringa.net

19. Piezas de un PC Foto extraída de www.pasarlascanutas.com

20. Piezas de un PC Foto extraída de www.observatorio.cnice.mec.es

21. Piezas de un PC Fotos extraídas www.observatorio.cnice.mec.es

22. Piezas de un PC Microprocesador Es el elemento en el que se ejecutan las instrucciones y se realizan todas las operaciones “matemáticas” de los programas (salvo las gráficas) Su potencia de cálculo se mide en flops (operaciones en coma flotante por segundo): Mflops, Gflops La frecuencia NO es un indicador directo de la potencia de cálculo Es una onda cuadrada generada por un “reloj” Se mide en Hz: KHz, MHz, GHz Se calienta bastante, así que necesita refrigeración Lo normar es usar un ventilador adicional

23. Piezas de un PC Foto extraída de www.observatorio.cnice.mec.es

24. Piezas de un PC

25. Piezas de un PC Foto extraída de www.pasarlascanutas.com

26. Piezas de un PC Memoria RAM Es el elemento en el que se almacenan los programas y los datos durante la ejecución de programas Es volátil (se borra cuando no tiene alimentación eléctrica) RAM: Random Access Memory Se guardan bits Unidad mínima de información: 1 ó 0 Se almacenan en paquetes de 8 bits: 1 byte Su capacidad se mide en múltiplos de byte: KB, MB, GB

27. Piezas de un PC Gráfica extraída de www.wikipedia.org

28. Piezas de un PC Dibujo extraído de www.ocw.uc3m.es Foto extraída de www.zator.com

29. Piezas de un PC

30. Piezas de un PC Foto extraída de www.obsevatorio.cnice.mec.es

31. Piezas de un PC Dibujos extraídos de h10025.www1.hp.com

32. Piezas de un PC Foto extraída de www.pasarlascanutas.com

33. Piezas de un PC Tarjeta gráfica Se encarga de representar la información en la pantalla Incluye memoria y uno o varios microprocesadores, a veces más potentes que el de la placa base Se puede poner más de una A veces está incluida en la placa base (tarjetas sencillas -integradas-)

34. Piezas de un PC

35. Piezas de un PC Foto extraída de www.pasarlascanutas.com

36. Piezas de un PC Otras tarjetas Tarjetas de sonido La placa base suele incluir una tarjeta sencilla Se puede poner una más potente Modem Tarjeta de red (Ethernet) Tarjeta wireless Tarjeta de televisión

37. Piezas de un PC: tarjeta de sonido Foto extraída de www.todomercado.com

38. Piezas de un PC: tarjeta wireless Foto extraída de www.forat.info

39. Piezas de un PC: tarjeta Ethernet

40. Piezas de un PC Disco duro Almacena los programas y los datos No es volátil (no se borra al desconectar el ordenador) Tecnología de almacenamiento magnético Formado por uno o varios discos superpuestos que giran simultáneamente a gran velocidad Su capacidad se mide, igual que la de la memoria RAM, en bytes.

41. Piezas de un PC Foto extraída de www.forat.info

42. Piezas de un PC Foto extraída de www.pasarlascanutas.com

43. Piezas de un PC Foto extraída de www.forat.info

44. Piezas de un PC Foto extraída de www.taringa.net

45. Piezas de un PC Foto extraída de tecnologyc.com

46. Piezas de un PC Dibujo extraído de desordenados.wordpress.com

47. Piezas de un PC Partes de un disco duro Plato: Cada uno de los discos que hay dentro del disco duro. Cara: Cada uno de los dos lados de un plato. Cabeza: Número de cabezal; equivale a dar el número de cara, ya que hay un cabezal por cara. Pista: Una circunferencia dentro de una cara; la pista 0 está en el borde exterior. Cilindro: Conjunto de varias pistas; son todas las circunferencias que están alineadas verticalmente (una de cada cara). Sector: Cada una de las divisiones de una pista. El tamaño del sector no es fijo, siendo el estándar actual 512 bytes. Antiguamente el número de sectores por pista era fijo, lo cual desaprovechaba el espacio significativamente, ya que en las pistas exteriores pueden almacenarse más sectores que en las interiores.

48. Piezas de un PC Foto extraída de www.pasarlascanutas.com

49. Reparación, Reuso, Reciclado Y al cabo de unos años, pasa lo que pasa...

50. Reparación, Reuso, Reciclado Foto extraída de buginfinito.wordpress.com

51. Reparación, Reuso, Reciclado ¿Qué podemos hacer con un ordenador viejo?

52. Reparación, Reuso, Reciclado Una pecera Foto extraída de buginfinito.wordpress.com

53. Reparación, Reuso, Reciclado Una cafetera Foto extraída de buginfinito.wordpress.com

54. Reparación, Reuso, Reciclado Un tirador de cerveza Foto extraída de buginfinito.wordpress.com

55. Reparación, Reuso, Reciclado Una jaula para animales (pequeños) Foto extraída de buginfinito.wordpress.com

56. Reparación, Reuso, Reciclado Reparar, reusar o reciclar En ese orden Reparar En casa, en el instituto Cambiar una pieza puede ser barato Reusar Alargar la vida de un ordenador es posible No siempre hace falta tener lo último Lo que nosotros no usemos tal vez le valga a alguien Reciclar Los elementos de un PC son MUY contaminantes

57. Reparación, Reuso, Reciclado Reparación Aprenderemos a reparar con conocimiento de causa No siempre es posible De 2 ordenadores que no funcionan puede conseguirse uno que sí funcione Reuso ¿Seguro que necesitas cambiar de ordenador? ¿Has probado a cambiar de ... sistema operativo? ¿Puede reusarlo alguna otra persona? ONGs Proyectos de cooperación Reciclado Usa los puntos verdes

58. Reparación, Reuso, Reciclado Tecnologia per Tothom (TxT) ONG con sede en la FIB (edificio B6) Formada por estudiantes, profesores y PAS Objetivos Contribuir mediante las TIC a la mejora de las condiciones de sectores desfavorecidos Sensibilizar a la comunidad universitaria en temas de cooperación y desarrollo Responsabilidad social en la universidad y educación para una ciudadanía global Programa Reutilitza Soporta proyectos de cooperación Proporciona ordenadores reusados y/o reparados a entidades que lo soliciten
